В ходе эксплуатации электросети или какого-либо прибора приходится выполнять измерение силы тока.
Из данной статьи вы узнаете, что понимается под этим термином и какие инструменты используются для этой цели.
Заодно поговорим о мерах безопасности при проведении подобных работ.
Единица измерения силы тока
Силой тока в физике принято называть величину заряда, пересекающего поперечное сечение проводника за единицу времени. Единица измерения - ампер (А). Силу в 1 А имеет такой ток, при котором за 1-у секунду через сечение проводника проходит заряд в 1 кулон (Кл).
Силу тока можно сравнить с напором воды. Как известно, в старину небольшие речки перегораживали плотинами, чтобы создать напор, способный вращать колесо мельницы.
Чем более сильным был напор, тем более производительную мельницу можно было привести с его помощью в движение.
Точно так же и сила тока характеризует работу, которую может выполнить электричество. Простой пример: лампочка при увеличении силы тока в цепи будет гореть ярче.
Зачем нужно знать, какой силы ток протекает в проводнике? От силы тока зависит то, как он будет действовать на человека при случайном контакте с токоведущими частями. Производимый электричеством эффект отобразим в таблице:
Сила тока, А (переменный с частотой 50 Гц) | Эффект |
Менее 0,5 мА | является незаметным для человека |
От 0,5 до 2 мА | Появляется нечувствительность к различным раздражителям |
От 2 до 10 мА | Болевые ощущения, спазм мышц |
От 10 мА до 20 мА | Усиленные спазмы, некоторые ткани повреждаются. При силе тока от 16 мА человек теряет способность разжать или отдернуть руку, чтобы разомкнуть контакт с токоведущей частью |
От 20 мА до 100 мА | Дыхательный паралич |
От 100 мА до 3 А | Фибрилляция сердца, нужны безотлагательные меры по реанимированию пострадавшего |
Свыше 3 А | Сильные ожоги, остановка сердца (при кратковременном воздействии возможность реанимирования сохраняется) |
А вот еще несколько причин:
- Сила тока характеризует нагрузку на проводник. Максимальная пропускная способность последнего зависит от материала и площади поперечного сечения. Если сила тока окажется слишком большой, провод или кабель будет сильно греться. Это может привести к расплавлению изоляции с последующим коротким замыканием. Вот почему проводку всегда защищают от перегрузок автоматическими выключателями или предохранителями. С особым вниманием к протекающей в проводах силе тока следует отнестись владельцам квартир и домов со старой проводкой: ввиду применения все большего количества электроприборов она часто оказывается в перегруженном состоянии.
- По соотношению значений силы тока в различных цепях электроприбора можно сделать вывод о его исправности. Например, в фазах электродвигателя должны протекать токи равной силы. Если наблюдаются расхождения, значит двигатель неисправен либо работает с перегрузкой. Таким же способом определяется состояние нагревательного прибора или электрического «теплого пола»: замеряется сила тока во всех составляющих устройства.
Работа электричества, точнее говоря его мощность (количество работы за единицу времени), зависит не только от силы тока, но и от напряжения. Собственно говоря, произведение этих величин и определяет мощность:
W = U * I,
- W – мощность, Вт;
- U – напряжение, В;
- I – сила тока, А.
Таким образом, зная напряжение в сети и мощность прибора, можно рассчитать, какая сила тока будет через него протекать при условии исправного состояния: I = W/U. К примеру, если известно, что мощность обогревателя составляет 1,1 кВт и работает он от обычной сети напряжением 220 В, то сила тока в нем составит: I = 1100 / 220 = 5 А.
Формула измерения силы тока
При этом нужно учитывать, что согласно законам Кирхгофа сила тока в проводе до разветвления представляет собой сумму токов в ветвях. Поскольку в квартире или доме все приборы подключаются по параллельной схеме, то если, допустим, одновременно работают два прибора с током в 5 А, то в подводящем проводе и в общем нулевом будет протекать ток силой в 10 А.
Обратная операция, то есть расчёт мощности потребителя путем перемножения измеренной силы тока на напряжение, не всегда дает правильный результат. Если в устройстве-потребителе имеются обмотки, как например в электродвигателях, которым присуще индуктивное сопротивление, часть мощности будет расходоваться на преодоление этого сопротивления (реактивная мощность).
Чтобы определить активную мощность (полезная работа электричества), нужно знать фактический коэффициент мощности для данного прибора, представляющий собой соотношение активной и реактивной мощностей.
Приборы для измерения силы тока и напряжения
Вот какие измерительные инструменты помогут электрику в данном вопросе:

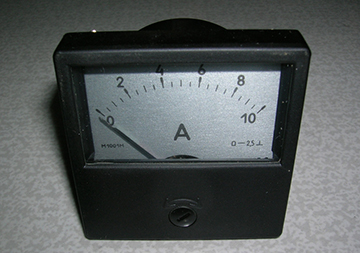

Амперметр
Существует несколько разновидностей данного прибора, которые различаются принципом действия:
- Электромагнитный: внутри имеется катушка, протекаю по которой ток создает электромагнитное поле. Это поле втягивает в катушку железный сердечник, связанный со стрелкой. Чем большей будет сила тока, тем сильнее будет втягиваться сердечник и тем более будет отклоняться стрелка.
- Тепловой: в приборе установлена натянутая металлическая нить, связанная со стрелкой. Протекающий ток вызывает нагрев нити, степень которого зависит от силы тока. А чем сильнее нагреется нить, тем сильнее она удлинится и провиснет, соответственно, тем сильнее отклонится стрелка.
- Магнитоэлектрический: в приборе имеется постоянный магнит, в поле которого находится связанная со стрелкой алюминиевая рамка с намотанной на нее проволокой. При протекании через проволоку электрического тока рамка в магнитном поле стремится повернуться на некоторый угол, который зависит от силы протекающего тока. А от угла поворота зависит положение стрелки, отмечающей на шкале значение силы тока.
- Электродинамический: внутри прибора имеются две последовательно соединенные катушки, одна из которых является подвижной. При протекании по катушкам тока в результате взаимодействия возникающих при этом электромагнитных полей подвижная катушка стремится повернуться относительно неподвижной и при этом тянет за собой стрелку. Угол поворота будет зависеть от силы протекающего тока.
- Индукционный: ток пропускается через обмотки неподвижных катушек, соединенных магнитной системой. В результате образуется вращающееся или бегущее электромагнитное поле, воздействующее с некоторой силой (зависит от силы тока) на подвижный металлический цилиндр или диск. Тот связан со стрелкой.
- Электронный: такие приборы еще называют цифровыми. Внутри имеется электрическая схема, информация выводится на жидкокристаллический дисплей.
Мультиметр для измерения силы тока
Так принято называть универсальный электронный измеритель параметров тока. Он может переключаться как в режим амперметра, так и в режим вольтметра, омметра и мегомметра (измеряются сопротивления большой величины, обычно изоляции).
Измерение силы тока мультиметром
Результаты измерений отображаются на жидко-кристаллическом дисплее. Для работы прибору необходимо питание от батареек.
Тестер
По функциональности это тот же мультиметр, но аналоговый. Результаты измерений обозначаются на шкале при помощи стрелки, батарейки требуются только при наличии омметра.
Измерительные клещи
Измерительные клещи более практичны. Ими нужно просто зажать участок тестируемого провода, после чего прибор покажет силу протекающего в нем тока.
При этом нужно учитывать, что в клещах должен оказаться только проверяемый проводник. Если зажать несколько проводников, прибор покажет геометрическую сумму токов в них.
Измерительные клещи
Таким образом, при помещении в токоизмерительные клещи 1-фазного провода целиком прибор покажет «нуль», так как в фазном и нулевом проводниках протекают разнонаправленные токи одинаковой величины.
Методы измерения
Первые три прибора для проведения измерений должны быть включены в цепь нагрузки последовательно с ней, то есть в разрыв провода. Для 1-фазной сети это может быть как фазный, так и нулевой провод. Для 3-фазной - только фазный, так как в нулевом протекает геометрическая сумма токов во всех фазах (при одинаковой нагрузке равна нулю).
Отметим два важных обстоятельства:
- В отличие от вольтметра (измеритель напряжения), амперметр нельзя использовать без нагрузки, иначе получится короткое замыкание.
- Щупами прибора можно касаться проводов или контактов только при отсутствии напряжения, то есть тестируемая линия должна быть обесточена. В противном случае между близко расположенными щупом и проводом может возникнуть дуга с выделением тепла, достаточного для расплавления металла.
Все измерительные приборы имеют переключатель диапазона, которым регулируется чувствительность.
Заземление необходимо для безопасной эксплуатации электричества. – наиболее важный компонент электрической сети.
Трансформатор 220 на 12 Вольт – назначение и рекомендации по изготовлению вы найдете .
Заметим, что ток, потребляемый некоторыми приборами, такими как телевизионная и компьютерная техника, энергосберегающие и светодиодные лампы, не является синусоидальным.
Поэтому некоторые измерительные приборы, принцип действия которых ориентирован на переменное напряжение, могут определять значение силы такого тока с ошибкой.
Видео на тему
В процессе эксплуатации бытовых электроприборов возникают ситуации, когда требуется измерение напряжения. Для проверки работоспособности розеток не всегда достаточно однополюсного указателя: наличие фазы он проверит, а вот для диагностики обрыва нулевого провода этот метод не поможет. То же самое относится и к неисправностям осветительных приборов. Для определения целостности удлинителей и шнуров питания бытовых приборов метод измерения напряжения является более наглядным.
При помощи вольтметра выявляются такие неисправности, как некачественное контактное соединение, снижающее величину напряжения на нагрузке. Указатель покажет наличие на ней фазы, но из-за недостаточной величины напряжения электроприбор может работать с пониженной мощностью (обогреватель) или не работать совсем (телевизор, компьютер, стиральная машина).
Только измерением можно определить наличие повышенного или пониженного напряжения в электрической сети. Завышенное напряжение – частая причина поломок бытовой техники. Электроприборы начинают потреблять больший ток и работать в режиме, не предусмотренном производителем. Следствие этого – сокращение ресурса работы. Лампы накаливания при завышенном напряжении не только быстрее перегорают, но и взрываются при включении.
Заниженное значение напряжения в сети не менее опасно для бытовых электроприборов. Электроинструмент перегревается, а компрессор холодильника выходит из строя.
Причины и методы измерений колебаний напряжения
Согласно ГОСТ 13109 величина напряжения в сети не должны выходить из диапазона 198 – 242 В (220В ± 10%). Если у вас часто выходят из строя лампы, периодически изменяется их световой поток или при загадочных обстоятельствах выходит из строя бытовая техника, нужно проверить величину напряжения в электропроводке. Во избежание ненужных поломок электроприборов, до окончания проверки лучше отключить от сети все лишнее.
Измерения производятся либо постоянным наблюдением за подключенным к сети вольтметром или мультиметром, либо периодическим (раз в полчаса) измерением в фиксацией показаний. Величина напряжения в сети не постоянна и изменяется в зависимости от степени загруженности. Самое высокое значение будет ночью, когда все спят и не пользуются электроприборами.
При колебаниях и провалах напряжения, возникающих на короткое время, для контроля полезно использовать лампы накаливания. Если лампочка вдруг потускнеет или ярче загорится – в тот же момент производится измерение напряжения в сети. Причиной таких колебаний является подключение к сети мощных потребителей, снижающих напряжение в фазе, к которой они подключены. В оставшихся фазах напряжение может наоборот – вырасти.
Посадки напряжения, вызванные работой сварочного аппарата, легко выявляются при помощи лампы накаливания. Она будет снижать яркость свечения при сварке и гореть совсем тускло в моменты «залипания» электрода. Тот, кто хоть иногда пользовался сварочным аппаратом, по ритму изменений яркости лампы безошибочно определит, что провалы напряжения вызваны именно им.
Самая серьезная причина изменения величины напряжения – обрыв нуля в трехфазной питающей сети. Все потребители дома или поселка равномерно распределяются по трем фазам. При наличии нуля напряжение у всех примерно одинаковое и незначительно зависит от нагрузки по фазам. Но при его обрыве напряжение перераспределяется таким образом, что на фазе с минимальной нагрузкой напряжение становится наибольшим. При нагрузке, близкой к нулю, напряжение приближается к 380 В.
При подозрении на обрыв нуля (резкие изменения яркости свечения ламп, как в большую, так и в меньшую сторону, изменение тона работы компрессора холодильника, частоты вращения электроинструмента), немедленно обесточьте всю квартиру и измерьте напряжение на вводе.
Линейные и фазные напряжения
При выполнении измерений в электрощитах полезно знать, чем отличается линейное напряжение от фазного. На вход трехфазных щитков приходят кабели с четырьмя-пятью жилами. Три жилы – это «фазы», четвертая жила четырехжильного кабеля – совмещенный нулевой проводник. Назначение двух оставшихся жил пятижильного кабеля – рабочий ноль и защитный ноль.
Напряжение между любыми двумя фазами называется линейным и равно 380 В. Напряжение между фазой и нулевым рабочим (совмещенным) проводником называется фазным и равно 220 В. Напряжение между фазой и нулевым защитным проводником в нормальном режиме работы сети равно фазному, между защитным и рабочим проводниками – нулю.
Однофазные щитки получают питание от двух- или трехжильных кабелей, все автоматические выключатели них – однополюсные. Напряжение в них измеряется между фазой и нулем и оно – только фазное, равное 220 В.
Как измерить напряжение?
Для измерений используются приборы:
— вольтметр – специализированный прибор, предназначенный только для измерения напряжения;
— мультиметр – комбинированный цифровой прибор, предназначенный для измерения ряда электрических величин ();

— тестер – комбинированный аналоговый прибор, выполняющий функции мультиметра., но в отличие от него имеющий шкалу со стрелкой.

Перед использованием нужно обратить внимание на состояние изоляции соединительных проводов прибора и изучить инструкцию по его эксплуатации. При использовании мультиметров и тестеров – правильно выбрать род тока и предел измерения.
Род тока | Обозначение на мультиметре | Обозначение на тестере |
Переменный | АС | ~ |
постоянный | DC | = |
Предел измерения всегда первоначально выставляется больше ожидаемого. При измерении напряжений в трехфазном щитке он не должен быть ниже 500 В.
При измерениях напряжений источников постоянного тока нужно соблюдать полярность подключения прибора. Для тестера это очень важно, так как при ошибке в подключении его стрелка отклонится в обратную сторону. Мультиметр при обратной полярности покажет на индикаторе перед измеренным значением знак «–». И не забудьте переключить прибор в режим измерения постоянного напряжения.
При ремонте электронного устройства или при эксплуатации электрических цепей приходится сталкиваться с необходимостью провести измерение напряжения и тока какой-либо цепи. Для этого существуют как специальные приборы, так и универсальные. Использовать их совсем несложно, но для этого следует иметь хотя бы простейшее представление, как ими пользоваться.
Физическое определение величин
Взаимодействие и движение электрических зарядов было описано в 1600 году учёным из Англии Уильямом Гильбертом, который ввёл в обиход понятие электричества. Им было обнаружено, что в различных физических телах существуют заряды, способные образовывать электрическое поле и тем самым оказывать воздействие на другие заряженные тела.
Впоследствии было установлено, что заряженные частички разделяются на положительные и отрицательные заряды , при этом с одинаковым знаком друг от друга отталкиваются, а с противоположным - притягиваются. Кроме этого, физики Эрстед, Фарадей, Максвелл, экспериментировавшие с телами, открыли электромагнетизм, который заключается в появлении магнитного поля при перемещении заряженных частиц.
Таким образом, было введено два понятия - ток и напряжение. Первое обозначает упорядоченное движение зарядов, а второе - силу, которую необходимо затратить для переноса единичного заряда без влияния на остальные заряженные частицы, находящиеся в теле. Так как при этом изменяется энергия заряда, то напряжение характеризуется разностью потенциала энергий до и после перемещения заряда.
Изучавший в 1826 году электрические свойства материалов немецкий учёный Георг Симон Ом провёл серию экспериментов, в результате чего им был сформулирован закон для участка цепи. Он установил, что величина тока прямо пропорциональна разности потенциалов и обратно пропорциональна сопротивлению, тем самым обнаружив связь электрических величин между собой. Так появились понятия: электродвижущая сила, падение напряжения, проводимость.
Электрическое напряжение
Обозначая количественно работу по перемещению заряда из одной точки в другую, выделяют различные виды напряжения. Зависят они от протекающих токов. Для их обозначения используются различные термины и способы вычисления. Разность потенциалов может быть:
- Постоянной, возникающей в электростатических цепях и контурах постоянного электротока.
- Переменной, проявляющейся при возникновении переменного тока.
Единицей измерения физической величины любого вида был принят вольт в честь выдающегося учёного Алессандро Вольта, сконструировавшего первый источник тока. А графическим обозначением стал знак U. Математически напряжение описывается следующей формулой:
U = A/q, где U - разность потенциалов, A - совершаемая электрическим полем работа, q - заряд.
Специализированный прибор, предназначенный для измерения напряжения, называется вольтметром. Для того чтобы измерить разность потенциала, он подключается параллельно источнику энергии или элементу, на котором измеряется падение напряжения.
Так как при параллельном соединении элементов сила электротока распределяется между ними, идеальный измерительный прибор должен иметь бесконечно большое внутреннее сопротивление. Но на практике такого не может быть, поэтому чем выше сопротивление прибора, тем точнее его результат измерения.
Вольтметры выпускаются как для измерения только постоянного или переменного напряжения, так и универсальные. При этом по принципу работы они могут быть:
- Цифровые. Их работа основана на использовании аналого-цифрового преобразователя (АЦП) и жидкокристаллического дисплея.
- Аналоговые. Главным элементом такого типа прибора является электродинамическая головка, отклонения стрелки которой по проградуированной шкале позволяет измерить напряжение.
Для измерения постоянного сигнала измеряемое напряжение преобразуется в сигнал прямоугольной формы методом широтно-импульсной модуляции. Затем усиливается и выпрямляется детектором, работающим по принципу удвоения напряжения. Далее, сигнал обрабатывается микроконтроллером, который визуализирует полученные данные на экране в виде цифр. Работа вольтметра переменного напряжения основана на преобразовании переменного сигнала в постоянный, прямо пропорциональный измеряемому значению переменного напряжения.
Для того чтобы появился электрический ток, необходимо выполнение двух условий: физическое тело должно обладать свободными частицами, и на них должна воздействовать сила, двигающая их в одном направлении. Наиболее подходящими телами являются металлы - проводники. Если такой проводник поместить в электрическое поле, то под его действием в металле начнётся направленное перемещение зарядов, то есть образуется ток.
Как и в случае с разностью потенциалов, ток может быть двух видов:
- Постоянный. Характеризуется упорядоченным движением зарядов, направление которых не изменяется продолжительное время.
- Переменный. Это такой электроток, который может изменять во времени как свою величину, так и направление движения.
Единицей измерения тока любого вида принят ампер. На схемах и в литературе электроток обозначается символом I. Вычислить его можно по формуле:
I = ΔQ / Δt, где I - сила тока, ΔQ - количество заряда, Δt - промежуток времени.
Сила тока измеряется с помощью специального прибора - амперметра. Включается он последовательно в цепь на том участке, на котором проводятся измерения.
Идеальным считается прибор с нулевым значением внутреннего сопротивления. Поэтому чем меньше его сопротивление, тем точнее будут измерения.
По своей конструкции приборы могут быть:
- Стрелочными. Основу их конструкции составляет электроизмерительная головка разной системы: магнитоэлектрической, электромагнитной, электродинамической.
- Дискретными. Такой прибор состоит из АЦП и преобразует измеренную силу тока в цифровой сигнал, который потом отображается на экране.
А также все амперметры разделяют на устройства измерения силы тока постоянного и переменного напряжения. При измерении величины постоянного тока используют шунтирование измерительной головки. Это делается, чтобы не спалить катушку, располагающуюся на ней. Тогда при прохождении постоянного электротока через прибор он будет разделяться на ток шунта и головки.
Шунт кратен 10, то есть 1 к 10, 1 к 100 и т. д. , а после отклонения стрелки результат просто умножается на это число. Для измерения переменного тока в прибор добавляется измерительный трансформатор тока, вторичная обмотка которого подключается к амперметру. Шкала прибора размечается исходя из наибольшего тока, текущего через первичную обмотку трансформатора.
Амперметр и вольтметр
Перед началом работы с приборами их необходимо настроить и выполнить калибровку. При этом измерения должны проводиться при температуре около двадцати градусов по Цельсию. Связанно это с тем, что физические свойства материалов зависят от температуры. Особенно это касается проводимости. Самые простые устройства, аналоговые, представляют собой выполненный из пластмассы корпус, в котором располагается:
- электроизмерительная головка;
- резистор (шунт);
- проградуированная на заводе шкала;
- контактные выводы.
В амперметре резистор располагается параллельно электродинамической головке, а в вольтметре - последовательно. На шкалу наносятся номиналы значений от нуля до предельной величины, а также обязательно указывается единица измерения и форма сигнала, например, А - ампер, mA - миллиампер, V - вольт, mV - милливольт.
При измерении прибор должен быть установлен на ровную горизонтальную поверхность. С помощью регулятора, часто сделанного под шлицевую отвёртку, устанавливается положение стрелки, соответствующее цифре ноль. Как только калибровка выполнена, можно приступать непосредственно к измерениям:
- К контактам тестера подключаются два провода: один - к положительной клемме, другой - к отрицательной.
- При работе с вольтметром обратными концами проводов (щупами) дотрагиваются до точек, между которыми необходимо измерить напряжение. Таким образом, его подключение окажется параллельным. Для измерения амперметром необходимо разорвать электролинию, в которой проводится замер, и к разорванным концам подключить щупы. При этом и в том, и другом случае важно соблюдать полярность. Это значит, что положительный полюс прибора должен совпадать с плюсом на схеме. Хотя для переменной формы сигнала это неважно.
- По отклонению стрелки определяется измеряемая величина.
Если при измерении стрелка отклоняется в левую сторону от нуля, это значит, что неправильно подключена полярность. Долго в неправильном подключении оставлять прибор нельзя, так как электроизмерительная головка выйдет из строя.
Работа с цифровым тестером при измерении аналогична использованию аналогового прибора, но предварительная калибровка в них не выполняется. Для работы дискретных тестеров необходим источник питания, поэтому перед измерением нужно убедиться в его исправности.
Универсальный прибор
В быту специализированными приборами почти не пользуются, так как для этого существуют комбинированные приборы - мультиметры. По принципу работы они разделяются на цифровые и аналоговые устройства. Универсальные приборы могут измерять электрические величины различного рода и форм. Для этого тестер оснащается галетным переключателем, которым выбирается измеряемая величина и диапазон её значений. Но встречаются приборы и с автоматическим подбором этого диапазона.
Цифровой использует в своей работе сравнение эталонного и входного сигнала. Разность потенциалов измеряется прямым подключением прибора, а замер тока основан на определении падения напряжения на внутренней резистивной нагрузке тестера. Аналоговый вид использует в конструкции электромеханическую головку, помещённую в рамку, создающую магнитное поле. В зависимости от входного сигнала стрелка в рамке отклоняется. В зависимости от силы этого отклонения и вычисляется измеряемая величина.
Перед тем как приступить к работе, мультиметр нужно проверить на исправность его источника питания. В случае его негодности на цифровом приборе при включении загорается индикация с мигающей батарейкой. Для стрелочного же прибора показанием к замене батареек будет невозможность выставить стрелку в нулевое положение.
На лицевой панели мультиметров располагаются переключатели, позволяющие выбрать тот или иной режим работы тестера. Кнопка ON/OFF включает или выключает устройство. Кроме этого, в тестере могут быть следующие разъёмы:
- 10А - измерения силы тока c пределом до десяти ампер;
- mA - измерение тока в миллиамперах;
- СОМ - гнездо для подключения щупа отрицательного полюса;
- V/Ω - для присоединения щупа положительного полюса.
Перед проведением измерений нужно подключить к тестеру пару проводов. Один провод (минусовой) вставляется в гнездо COM, а другой (плюсовой) - V/Ω. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом - контактный щуп. Для того чтобы померить напряжение, следует выполнить следующие действия:
- Нажатием кнопки ON/OFF включить мультиметр.
- Для измерения постоянного напряжения переключатель установить в зону тестера, обозначенную DCV или V-, а переменного - ACV или V ~.
- Перемещением этого же переключателя установить максимально возможное напряжение.
- Касанием щупов, соблюдая полярность, стать в точках измерения.
Через одну секунду на экране высветится число, обозначающее измеряемое напряжение.
Как и при измерении напряжения, перед началом замера к тестеру подключается измерительная пара проводов. В разъём COM вставляется общий провод, а плюсовой - в mA или A. Далее измерения проводятся в следующем порядке:

Таким же образом проводятся измерения и с использованием аналогового устройства. Но результат измерения определяется не по дисплею, а по отклонению стрелки.
Для измерения напряжения служат вольтметры, милливольтметры, микровольтметры различных систем. Эти приборы включаются параллельно нагрузке, поэтому сопротивление их должно быть как можно больше (примерно на два порядка больше сопротивления любого элемента цепи).
Рисунок 6 Рисунок 7
Для расширения пределов измерения вольтметра (в k раз) в цепях постоянного тока напряжением до 500В обычно применяют добавочные сопротивления R d , включаемые в цепь последовательно с вольтметром.
Из соотношения
определим
,
Где U max - наибольшее значение напряжения, которое может быть измерено вольтметром с добавочным сопротивлением;
U вн - предельное (номинальное) значение шкалы вольтметра при отсутствии R д.
Величина фактически измеряемого напряжения U определяется из соотношения:
;
,
где U в - показание вольтметра.
В цепях переменного тока для изменения пределов измерения вольтметра применяют трансформаторы напряжения.
Измерение мощности. Измерение мощности в цепях постоянного и однофазного токов
Мощность в цепях постоянного тока, потребляемая данным участком электрической цепи, равна:
и может быть измерена амперметром и вольтметром.
Помимо неудобства одновременного отсчёта показаний двух приборов, измерение мощности этим способом производится с неизбежной погрешностью. Удобнее измерять мощность в цепях постоянного тока ваттметром.
Измерить активную мощность в цепи переменного тока амперметром и вольтметром нельзя, т.к. мощность такой цепи зависит и от соsφ:
Поэтому в цепях переменного тока активная мощность измеряется только ваттметром.
Рисунок 8
Неподвижная обмотка 1-1 (токовая) включается последовательно, а подвижная 2-2 (обмотка напряжения) параллельно с нагрузкой.
Для правильного включения ваттметра один из зажимов токовой обмотки и один из зажимов обмотки напряжения отмечают звёздочкой (*). Эти зажимы, называемые генераторными, необходимо включать со стороны источника питания, объединив их вместе. В этом случае ваттметр будет показывать мощность, идущую со стороны сети (генератора) к приёмнику электрической энергии.
Измерение активной мощности в цепях трёхфазного тока
При измерении мощности трёхфазного тока применяют различные схемы включения ваттметров в зависимости от:
системы проводки (трёх- или четырёхпроводная);
нагрузки (равномерная или неравномерная);
схемы соединения нагрузки (звезда или треугольник).
а) измерение мощности при симметричной нагрузки; система проводки трех- или четырехпроводная:
Рисунок 9 Рисунок10
В этом случае мощность всей цепи можно измерить одним ваттметром (рисунки 9,10), который покажет мощность одной фазы Р=3P ф =3U ф I ф соsφ
б) при несимметричной нагрузке мощность трёхфазного потребителя можно измерить тремя ваттметрами:
Рисунок 11
Общая мощность потребителя равна:
в) измерение мощности методом двух ваттметров:
Рисунок 12
Применяется в 3-х проводных системах трехфазного тока при симметричной и несимметричной нагрузках и любом способе соединения потребителей. При этом токовые обмотки ваттметров включаются в фазы А и В (например), а параллельные на линейные напряжения U АС и U ВС (или А и С U АВ и U СА), (рис. 12).
Общая мощность P=P 1 +P 2 .
