Современный загородный дом сложно представить без навеса. Эта архитектурная конструкция выполняет две важные функции. Во-первых, защищает строение от дождя и солнца. Во-вторых, является прекрасным средством украшения фасада дома. Трудолюбивые и изобретательные владельцы дачных участков придумали массу способов обустройства дополнительной крыши над головой, которая может изготавливаться из подручных материалов и иметь самые разнообразные формы.
Разновидности навесов
Классификация навесов обширна. В зависимости от конструктивных особенностей они бывают:
- наклонными (двухскатными или односкатными);
- прямыми;
- многогранными (в виде гнутых арок, куполов, пирамид, многоугольников, дуг).
В зависимости от места расположения навесы подразделяются на:
- отдельно стоящие, возводимые в стороне от основного здания (навесы для автомобиля, ландшафтные навесы);
- пристроенные. Возводятся над входом в дом либо над открытой верандой;
- встроенные. Являются составной частью архитектурного ансамбля. Чаще всего встраиваются в зоне барбекю или в существующее здание;
- декоративные. Служат в качестве украшения садовой композиции.
Если говорить о материалах, то навесы бывают каменными, деревянными, из поликарбоната, комбинированными.
Деревянный навес — самая популярная разновидность, потому как проста в исполнении и не требует при обустройстве особых затрат. Соорудить такую конструкцию при наличии желания сможет каждый.
Деревянный навес своими руками
Ломаете голову над проблемой как построить деревянный навес и не знаете с чего начать строительные работы? Первый шаг на пути к реализации заветной цели — разработка проекта.
Разработка проекта
Проекты деревянных навесов призваны проанализировать существующие условия. Особенно, если конструкция будет пристраиваться к уже готовому зданию. Сведения о фундаменте и фасадной стене дома чрезвычайно важны, также как и климатические условия (ветровая нагрузка, толщина снега зимой, стороны света в выбранном для строительства месте).
Помимо этого не лишним будет подумать об элементах декора, типах кровельных материалов, предпочтительных в том или ином случае, выбрать форму и размер навеса. Чем подробнее будет ваш проект, тем легче будет воплотить его на практике. Точные цифры помогут правильно рассчитать количество необходимого расходного сырья. Проще всего сделать деревянный навес над крыльцом, который будет надежным и устойчивым.
Разрабатывая проект, следует учитывать рабочие размеры кровельных материалов. Разложите листы шифера внахлест на земле поперек и вдоль волн. Только после получения точных размеров чистой кровли можно приступать к делу.
Установка стоек
Конструкция деревянного навеса может выполняться из любой древесины, но лучше всего справится с возложенными на нее обязанностями — сосна. Она красива, долговечна, имеет небольшой вес и способна органично вписаться в любой экстерьер.
Дерево может быть только что выпиленным, главное, чтобы на брусьях не было коры. Рекомендуемое сечение — не меньше 75х75 мм. Часть бруса, устанавливаемая на земле, перед монтажом обрабатывается битумной мастикой, защищающей от отрицательного воздействия влаги. Столбы устанавливают на расстоянии метра друг от друга, чтобы кровля свешивалась по передней части минимум на 200 мм, по бокам (вдоль волн) — на 50-100 мм.
Ручным буром или лопатой готовим скважины, располагаемые по одной линии, глубиной 500 мм. Не забывайте сверять диагонали навеса — они должны быть одинаковыми. С помощью отвеса или строительного уровня устанавливаем рейки. Строго вертикально. Для фиксации используем вспомогательные брусья, которые потом можно будет без проблем удалить.
Свободное пространство заполняется бетоном или щебнем. Второй вариант — более выгоден. Щебень стоит всего ничего, не требует сложных замесов, да и «держит» просто замечательно. После установки столбов их необходимо обрезать по высоте со скосом, соответствующим наклону плоскости так, чтобы стропила легли на верхние торцы бруса. Используя отбивочный шнур или гидроуровень, получаем горизонтальную линию.
Высота стоек внизу ската не должна быть ниже 1800 мм. Однако, если вы планируете в этой части стеллаж или стол, то данный показатель допускается сделать меньше.
Монтаж стропил
Далее устройство деревянного навеса переходит в несложную, но требующую предельной внимательности, стадию — монтаж стропильной системы. Стропила — это брусья сечением 150х50 мм. Такой прочности будет вполне достаточно для перекрытия 6-метрового пролета. При соблюдении уклона и расчетного веса, конечно.
Расстояние между стропилами — около 1 метра. Одна сторона крепится к стене или опорной доске, смонтированной заранее, а другая — ложится на стойки, проходя линию на месте планируемого свеса строго перпендикулярно. Для соединения компонентов стропильной системы используются саморезы по дереву или стальные уголки. К минеральному основанию, например, кирпичной стене крепление производится посредством уголков, консолей, дюбелей или металлических анкеров.
Выполняем обрешетку
Поверх стропил (перпендикулярно) выполняется обрешетка. Лучше использовать обрезную доску шириной от 160 мм, толщиной — от 30 мм. Доски распределяются по осям на расстоянии 900 мм.
Доски должны попадать под стыки и середину шиферных листов (размер 900х1800 мм). Последняя и первая линии должны находиться по краям ската. Прикручивать необходимо с помощью саморезов.
Укладываем шифер
Деревянный навес для дачи почти построен. Можно приступать к настилу кровельного покрытия. Шифер прикручивается по верху волны оцинкованными саморезами, снабженных головкой с потаем. Специалисты советую подложить под головки специальные шайбы из пластика. На лист требуется в среднем 11 саморезов. Если шайб нет, то их можно заменить «раниловскими саморезами» или крепежом с прессшайбой.
Производители шифера нередко комплектуют товар трапециевидными или круглыми прокладками, позволяющими надежно закрепить саморезы, не нарушив при этом форму волны. Шиферные листы монтируются снизу вверх. Ряды заходят друг на друга на 100 мм. Передние и боковые свесы для надежности лучше делать минимальными (50-100 мм). При необходимости шифер режется обычной болгаркой с алмазным кругом.
Важные нюансы работ
Деревянные элементы предполагают обработку составами, защищающими от атмосферных осадков, плесени, грибка и создающими привлекательный для глаза декоративный эффект. Пропитка может быть как бесцветной, так и тонирующей.
Теперь вы знаете, как сделать деревянный навес. Остается лишь несколько моментов, требующих немедленного рассмотрения. Уделите должное внимание полу. Простая отсыпка из крупного щебня, настил досок, облицовка песчаником, бетонная стяжка — выбор способа создания «почвы» остается за вами.
Побеспокойтесь о наличии под навесом света и пары розеток. Функциональности готовой конструкции добавит мангал, варочная печь, барбекю. Вариации декора будут зависеть лишь от ваших предпочтений — можно состарить древесину, украсить вьющимися растениями, деревянными полками, вазами ручной работы. Думайте, пробуйте и воплощайте в жизнь мечту об уголке уюта и комфорта на лоне природы.
Деревянный навес: фото
Деревянный навес: видео
Частный дом – это территория, где можно дать волю своим талантам, создать что-то новое и интересное, построить оригинальную постройку или же улучшить имеющуюся. Естественно, что каждый владелец частного дома с собственным земельным участком старается максимально облагородить свою территорию и повысить общий уровень ее комфорта.
Для того чтобы реализовать себя собственники используют архитектурные формы и постройки, одними из которых являются навесы. Если посмотреть в интернете фото, то можно понять, что они могут быть не только практичными, выполняя свои прямые функции, но и очень интересными внешне, создавая изюминку на участке.
Этапы строительства навеса своими руками
Для того, чтобы заняться строительством навеса на территории частного дома своими руками необходимо тщательно подготовиться к этому и следовать общепринятой последовательности, что заключается в следующем:
- создание проекта, чертежа;
- предварительная подготовка материалов, что будут использоваться;
- подготовка инструментов, необходимых для проведения работ;
- подготовка грунта, выравнивание поверхности;
- установка и бетонирование опор навеса;
- установка продольных балок между опорами;
- настил и крепление крыши (профиля или иного материала).
Такой тип пристройки является атрибутом комфорта и уюта, который гарантирует проведение запланированных ранее мероприятий на свежем воздухе, невзирая на прихоти погоды. Сейчас на рынке в свободном доступе предлагается множество различных качественных материалов, а значит, их можно купить и использовать для создания постройки. Подключив немного фантазии и реализовав свои желания, собственник частного дома способен не только совершить планируемую постройку, но и сделать ее оригинальной, стильной и изысканной.
Конструкции навесов, зависящие от области их применения
В первую очередь навес - это средство защиты, что оградит определенную территорию от дождя и снега, падающих листьев и жарких лучей солнца. Следовательно, их расположение на территории частного дома будет оптимально там, где предполагаются зоны отдыха или же участки наибольшей «проходимости» (там, где человек проходит чаще всего).
Навес «козырёк»
Этот тип навеса самый основной и, наверное, самый важный, ведь он служит средством защиты от дождя и снега возле входной двери. Также он очень важен из-за того, что может защитить порог или ступеньки от налипания мокрого снега и образования льда, способного повлечь за собой болезненные падения, ушибы и травмы, а иногда даже переломы. Именно поэтому следует уделить ему особое внимание, тщательно продумать длину его выступа и ширину таким образом, чтобы обезопасить себя от возможных проблем. Подтипом такого навеса является пристройка над террасой, которая фиксируется одной стороной к стенке здания. Под навесом можно расположить мебель, столик, барбекю или небольшую зону отдыха для комфорта жителей частного дома.
Так как данный навес фактически является дополнительной частью дома, выполняют его из материалов, соответствующих основной постройке. Если дом деревянный, то и навес выполняется из бруса, если же кирпичный, то подойдет металлическое покрытие. Кроме этого важно учитывать внешнюю гармонию и цветовое соответствие, чтобы в завершение стройки дом и навес выглядели как единое целое.
Навес-пристройка
При должном желание можно создать навес во дворе частного дома таким образом, чтобы он защищал всю территорию начиная от калитки и заканчивая порогом для входа в дом или же к любой из иных построек на территории. Этот тип конструкции достаточно массивный и габаритный, представляет собой целую пристройку, одна ее сторона крепится к дому, а вторая устанавливается на опоры. Основное их преимущество заключается в том, что можно беспрепятственно передвигаться по защищенным дорожкам в любую погоду, а зимой эти дорожки не понадобиться очищать от снега. Навес-пристройка также может быть стационарного типа (держаться с обеих сторон на опорах) или же смешанный вариант.
Навес над бассейном частного дома
При таком типе навеса лучше всего будет конструировать закрытий вариант «тепличного» вида. Если в конструкции использовать раздвижные элементы, то ими можно будет управлять, открывая секции в жаркое время и закрывая их во время ветра или дождя. Оптимальным вариантом будут прозрачные покрытия, которые не помешают обзору и создадут приятное эстетическое впечатление.
Навес-беседка
Это один из самых любимых типов навеса у всех собственников домов, который может выполняться в любой удобной форме: круг, квадрат, многогранник и т.д. Такие навесы оптимально размещать в наиболее живописной зоне участка или же на небольшой возвышенности. Также беседка может быть открытого типа, в таком случае достаточно опор и самой крыши, что будет защищать от плохой погоды.
Навес над игровой зоной или детской площадкой
Этот вариант является востребованным среди семей с ребенком, что любит играться на свежем воздухе. Всем известно, что даже в плохую погоду ребенка достаточно сложно удержать в доме, а значит, следует сконструировать специальный навес, расположить его над песочницей, качелями или турниками для того, чтобы оградить ребенка от «капризов» погоды. Также стоит отметить, что навес продлит срок службы игровой зоны, защитив деревянные постройки площадки от осадков.
Навес для защиты авто
Это оптимальный вариант постройки для тех, кто не имеет достаточно свободного пространства на территории частного дома и не может позволить себе постройку гаража. Также такие навесы могут послужить защитой для автомобилей гостей, которые будут спокойны за свое авто, поставив его под специальный навес. Основное преимущество этого навеса – экономическая выгода, ведь построить гараж значительно сложнее и дорого по финансам.
Из чего сделать навес во дворе частного дома?
В независимости от функций навеса он не имеет чересчур сложной конструкции, состоящей из опоры, каркаса и крыши. Материалы необходимо выбирать в соответствии со стилем дома и общего ландшафтного дизайна. В качестве опор можно использовать деревянные брусья, кирпичные столбики или стальные трубы. Для каркаса лучше всего использовать дерево или металлопрофиль. Для кровли используется материал, аналогичный тем, что использовался на других строениях. Оптимальными вариантами кровли будут: пластик, поликарбонат, профнастил и металлочерепица.
Навес из профнастила
Именно профнастил считается оптимальным для кровли навеса, так как он прост в монтаже, недорого стоит, обладает высокой плотностью и долговечностью. Кроме того, этот материал практичен и удачно сочетается с любыми другими используемыми материалами.
В зависимости от конструкции выделяют такие типы навесов: одно и двускатные, арочные. Арочный тип является самым сложным, но и выглядит более привлекательно. Реже всего используется двускатный тип конструкции.
Навесы из металлопрофиля
Главным достоинством этого материала является его легкость и сочетаемость с другими материалами. Это качественный, надежный и прочный материал, что способен прослужить очень долго, при условии, что за ним будут правильно ухаживать. Под понятием ухаживать подразумевается специальная обработка покрытия антикоррозийными средствами или красками, что содержат подобные элементы в своем составе.
Деревянные навесы
Со временем такой тип кровли становится все более популярным, так как создает впечатление единства с природой и окружающим ландшафтом. Сфера применения деревянного навеса никак не ограничена, он может использоваться для любого типа, будь это пристройка или стационарный навес.
Основное преимущество и достоинство заключается в том, что дерево хорошо поддается обработке, а значит можно создавать оригинальные формы и смело воплощать свои дизайнерские задумки. Важно помнить, что дерево необходимо обрабатывать защитными растворами, что обезопасят брус от насекомых и гниения.
Различные по форме и назначению конструкции можно встретить на территории загородных домов и дачных участков. Одними из наиболее распространенных являются навесы, представляющие собой установленную на стойки крышу без стен.
Назначение и конструкции навесов
Подобные конструкции используются для решения большого комплекса различных проблем. Их устанавливают в местах стоянки автомобилей для защиты последних от атмосферных осадков, пыли, солнечных лучей. Кроме этого навесы монтируют вдоль стен дома для защиты крыльца или дополнительного притенения южных сторон. Под таким укрытием удобно изготавливать летние кухни, патио, монтировать мангалы и барбекю.
По конструктивному исполнению все навесы можно разделить на несколько групп:
1. В зависимости от расположения:
пристроенные к зданиям;
отдельно стоящие;
2. по форме кровли:
односкатные;
двухскатные;
с радиальной или ломаной кровлей;
3. По используемому материалу основы:
металлические;
деревянные.
Современный рынок стройматериалов значительно расширил возможности домашних мастеров. Это касается и вопроса изготовления навеса своими руками. Обилие доступных пиломатериалов позволило расширить использование дерева в качестве материала для изготовления стоек и перекрытий. Наличие у мастера сварочного аппарата делает возможным применение металлических профильных труб для монтажа стального каркаса.
В качестве кровельного материала для навесов один практически вытеснил все остальные. Речь идет о поликарбонате, соединившем в себе такие важные эксплуатационные качества, как атмосферная стойкость, механическая прочность, гибкость и легкость монтажа. Он прекрасно раскраивается на отдельные детали с помощью электрического лобзика или канцелярского ножа. Окончательный выбор режущего инструмента зависит от толщины используемых панелей, которые имеют достаточно большие размеры. Листы хорошо крепятся с помощью саморезов к основе из любого материала – пластика, дерева или металла, а так же могут склеиваться друг с другом с помощью полиуретановых клеев.
Особенностью работы с поликарбонатом является необходимость установки деталей с вертикальным расположением каналов, что связано с возможностью скопления в них конденсата.

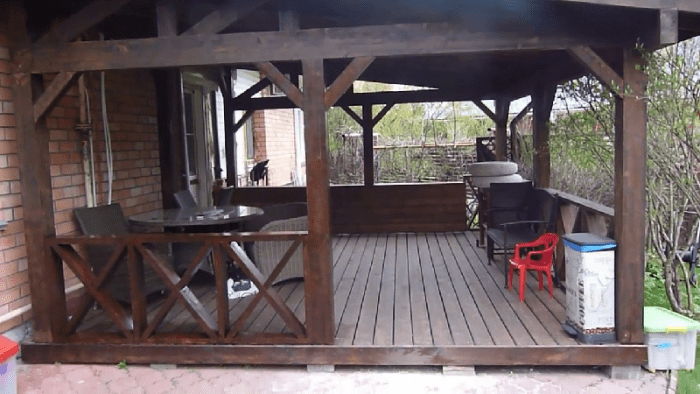

Навес из дерева выполненный своими руками
В случае самостоятельного изготовления навеса начинать следует с разметки земельного участка. Определите оптимальные размеры конструкции, расположение опор и их количество. В местах установки столбов выкопайте или пробурите ямы достаточного размера для бетонирования основы. Высоту навеса подбирайте в зависимости от назначения и конструктивных особенностей.
При изготовлении пристраиваемого навеса выполним монтаж опорного бруса непосредственно на стену дома. Для этого можно использовать болты или резьбовые шпильки, устанавливаемые в сквозные отверстия. Сечение деталей 50 х 70 или 50 х 100 мм. Учитывая толщину стен подбираем длину крепежных деталей.
Количество их зависит от длины и высоты навеса. Располагать болты ближе 1-1,5 метров друг от друга не целесообразно.
Между собой горизонтальные и вертикальные бруски соединяем с помощью саморезов и стальных накладных пластин. Для увеличения прочности можно выполнить небольшую врезку стоек в опорный брусок.
Аналогично изготавливаем П-образную ферму для изготовления противоположной опоры. Для обеспечения стока влаги высота дальней от стены опоры должна быть на 30-40 см. меньше опоры, прикрепляемой к стене. Сборку фермы удобно выполнять непосредственно на земле и устанавливать ее уже в собранном виде.
В верхней части опорного бруса с равным шагом закрепите металлические крепежи для установки стропильных лаг.
Отпилите необходимое количество деталей сечением 50х100. При определении их длины учитывайте небольшой выпуск (ок. 50 см.). Подготовив стропила, приступаем к их монтажу.
Устанавливайте доски стропильной системы на ребро. Это придаст максимальную прочность всей конструкции. Это особенно актуально в средней полосе и в северных областях, где выпадает достаточное количество снега в зимний период. При небольшом угле ската крыши вся нагрузка распределится между опорными фермами и стропильной системой крыши.
Закрепив стропила между фермами, так же через равные промежутки крепим бруски обрешетки меньшего сечения.
Подготовив основание для кровли приступаем к ее монтажу. В качестве материала рекомендуем использовать прозрачный или окрашенный поликарбонат в виде отдельных полос.
Длина листов должна соответствовать длине ската крыши. Крепить поликарбонат можно встык с проклейкой швов или без нее. Лучше для этого воспользоваться специальными стыковочными профилями, так же прикрепляемыми к обрешетке. Укладывать детали внахлест не рекомендуется во избежание излишнего напряжения в материале, что может привести к его разрушению при перепадах температур.
Крепить листы необходимо с помощью саморезов, оснащенных специальными термошайбами, не препятствующими возможным термическим смещениям материала. Установку саморезов выполняют в предварительно просверленные отверстия с шагом около 40 см. категорически запрещается сверлить листы поликарбоната через перегородку между сотами. Старайтесь при монтаже ввинчивать шурупы без излишнего давления во избежание сминания листов и их разрушения.
Недостатком поликарбоната, как и многих других кровельных материалов, является их повышенное шумообразование во время ветра или осадков. Одним из способов снижения этого эффекта является использование специальных пенопластовых вставок, устанавливаемых непосредственно вдоль стропил под листы.
В случае монтажа двухскатной крыши не забудьте приобрести специальные коньковые профили, закрывающие угловую стыковку листов.
Технология монтажа навеса из металлических профильных труб в целом схожа с работой над деревянной конструкцией. Единственная особенность – соединение металлических деталей сварным швом. Монтаж поликарбоната к металлу выполняется аналогично.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)
Комментарии20 комментариев
Добрый день. У меня несколько вопросов:
1) Какая стена у дома?
2) Чем крепили брус к стене дома?
Для крепления горизонтальной опорной доски к дому облицованному сайдингом нужно определить где проходят вертикальные стойки каркаса, к которому прикреплен сам сайдинг. Редко это расстояние больше полуметра, так как это диктуют стандартные размеры утеплителя. Что бы не было использовано для этого, вы путем надавливания на сайдинг по-любому определите места закладки вертикальных стоек. Отметьте их легонько карандашом по всей ширине вашего навеса. Прикрученная к этому каркасу через сайдинг в месте наибольшего прилегания профиля к стене саморезами, опорная доска однозначно выдержит возможную снеговую нагрузку, направленную строго вертикально. Для того, чтобы обеспечить отсутствие сил, отрывающих ее от дома, вам нужно будет побеспокоиться об хорошем закреплении наружных стоек навеса и достаточной их прочности на изгиб, чтобы они в процессе эксплуатации не имели возможности отклоняться от вертикали и работать на отрыв прикрепленной вами доски от дома. Возможно даже изначальное небольшое отклонение их от вертикали в сторону дома, чтобы они как-бы подталкивали весь навес к дому. И все будет работать однозначно, если вы внимательно прочли статью и не станете занижать размеры сечений используемых материалов.
День добрый!
Вам проще. У меня шлакоблочная стена. Думаю чем лучше доску к стене прикрепить.
Виталий, а не осталось ли у вас в уголке двора куска именно такого шлакоблока, из которого построен дом? Если есть — проэкспериментируйте — и весь вопрос. Дело в том, что шлакоблок — шлакоблоку рознь. Навскидку достаточно нормально должен держать анкерный болт, входящий на 8-10 см в блок, но не факт, если шлакоблок рыхлый. Также можно сделать так называемый химический анкер или его подобие с алебастром. Для этого: разметьте опорный брус и насверлите в нем отверстий; используя его в качестве шаблона, перенесите разметку на стену; далее сверлите отверстия в шлакоблоках на глубину 10-12 см и вращая дрель, делайте уширение в глубине, чтобы получился конус с узкой горловиной. Заготовьте крепежные винты соответствующей длины с глубокой резьбой, алебастр и проволоку, подходящую по диаметру к профилю резьбы винтов. Накрутите ее плотно на резьбовую часть. Разведите алебастр достаточно густо, заполните полученные конусные отверстия и строго по центру вставьте в них винты с навитой на резьбу проволокой. После застывания выкручивайте винты по резьбе. Дальше объяснять нечего. Соединение будет очень надежным. Не спешите с навеской и не перестарайтесь с затяжкой.
Спасибо Вам за консультацию, попробую.
Добрый день!
Посоветуйте сечение стропила, расстояние от стоек до дома 1.8 м, под профнастил.
Здравствуйте, Виктор. В вашем случае подойдут стропила и 50х100 или 40х120 (150), потому что пролет небольшой. Длина стандартной доски 4500, если учесть обязательный запас по длине, то + 10 см. Итого, отторцевав ее с обеих сторон и разделив пополам, вы получите длину сторпилины 2300. При этом свес, с учетом толщины продольного бруса, у вас будет 400 мм, что для навеса нормально. Только не делайте слишком маленький уклон. Совет: отторцевав с обеих сторон доску, делите ее пополам и распиливайте под углом примыкания к стене дома через центральную точку и если у вас стена из материала, в котором хорошо держится крепеж, можете не прикручивать к нему горизонтальный опорный брус, а сразу крепить металлические карманы, в которые вставите лаги. Да и шаг стропил не делайте больше 60 — 70 см, чтобы под снегом рейка обрешетки не прогибалась.
Все очень подробно. Спасибо. А расстояние между опорами сколько? Собираюсь сделать 4 метра. Балка из доски 50 на 150. Говорят прогнется. Крыша металлочерепица. Спасибо.
Длина навеса около 5 метров
Добрый день. Подскажите,пожалуйста,можно ли у навеса для автомобиля, закрепив горизонтальный брус к стене НОВОГО деревянного дома, вертикальные стойки не бетонировать(как все делают),а установить их на жесткое основание,сделав нижнюю обвязку. Дом наверняка даст усадку, деформацию и не известно какие будут последствия.Как профессионалы,что Вы посоветуете? Спасибо.
Да, вы абсолютно правы, деревянный дом однозначно даст усадку, а может и не малую, в зависимости от качества и состояния дерева, из которого он собран. Ваше решение сделать внешние вертикальные стойки с нижней обвязкой, великолепно решает задачу целостности конструкции навеса, а именно этого нужно постараться достичь обязательно. Дело в том, что деревянный дом дает неравномерную усадку. Она зависит и от расположения по сторонам света, и от тепловых приборов, расположенных внутри дома, и от того же сорта, сечения, характера и способа обработки древесины. Поэтому могут возникнуть и косые перекосы. Я бы упомянутую нижнюю обвязку обработал чем-нибудь водоотталкивающим и разместил ее на насыпном временном фундаменте с хорошим дренажом: вырыл бы яму шириной 25 — 30 см на глубину до полуметра, дно ее и стенки выстлал геотекстилем, пропускающим воду, но препятствующим росту растений, засыпал либо 2-мя фракциями щебня 5 — 10 и 20 — 40 (можно добавить чуточку песка — до 15%). На это основание водрузил бы наружные стойки с обвязкой анкерами. Анкера изготовил бы из прутка или арматуры 10-12 мм длиной не менее 700-800 мм, а лучше метр. Вбил бы ее в землю под углом град 70-75 вразбежку в разные стороны, а крюки загнул к обвязке. Это не позволит ветру оторвать ваш навес от земли. Количество анкеров определяется его габаритами, но здесь лучше не экономить. К дому крепил бы не очень жестко но часто на мощных саморезах диаметром не менее 6 мм и периодически проверял на отсутствие больших перекосов, а при необходимости — перекручивал этот крепеж. Отверстия от него легко можно будет заделать деревянными заглушками на клее ПВА. При аккуратной работе заметно не будет. Но когда дом сядет окончательно (хотя небольшие колебания будут всю его жизнь, устроил бы нормальный фундамент, использовав ранее уложенный в основание материал, но уже с цементом.
Вы, вероятно, не поняли мой вопрос.В этой статье вообще не сказано ни слова о фундаменте.Я не специалист в строительстве, но на своем участке почти все сделано моими руками. А сейчас мне нужен совет(ответ) профессионала, т.к. случай не стандартный, т.е. можно ли закрепив горизонтальный брус к дому, на который крепятся стропила, а вертикальные стойки (с противоположной стороны), на которые также крепятся стропила НЕ ЗАГЛУБЛЯТЬ, НЕ БЕТОНИРОВАТЬ, а просто установить на жесткую поверхность.
Простите,я не очень понимаю,зачем копать ямы, если нижняя обвязка идет по всей длине каркаса.Может-быть вырыть траншею, или я чего то не понял? Я не совсем понял про две фракции.Что ознначают цыфры 5-10 и 20-40? Спасибо.
Вероятно Вы не поняли мой ответ, но приятно ваше стремление докопаться до сути. Я порекомендовал комплексное решение данной проблемы, в котором сказал, что фундамент можно не делать, но нижнюю обвязку все равно обязательно крепко-накрепко прикрепить к земле, чтобы ветром ваш навес не унесло, оторвав его от дома. А вместо фундамента порекомендовал сделать дренажную подушку, активно отводящую воду от обвязки, чтобы она не сгнила преждевременно, а для этого и яму копать. Можно обойтись без дренажа, если обвязка будет находиться не на земле, а на асфальтированной или бетонированной (жесткой)поверхности, но из вопроса этого не следовало. Цифры обозначают фракцию щебня — величину гранитных камешков (в миллиметрах). Разные по величине камешки лучше заполняют объем, а песок делает это заполнение еще более плотным — получается хорошая опора. Главное: крепить обязательно, к жесткой поверхности — тоже.
Добрый день.Ради Бога простите меня за назойливость,но меня, в основном, беспокоит не то,что ветер унесет навес, а чтобы не повредить облицовку дома или еще какой-нибудь казус для дома.Спасибо.С уважением, Эдуард.
Простите,что я «нагружаю» Вас своей проблемой. Меня больше волнует состояние дома при усадке,а не навес, поэтому я и склоняюсь к свободному состоянию вертикальных стоек, т.е. не крепить их. А навес волнует меня меньше всего.Спасибо.
Доброго дня! Хотим сделать навес над входом в дом. Конструкция навеса похожа на вашу, за исключением формы навеса, у нас она полукруглая. Подскажите как правильно должно быть сделано примыкание к стене из сайдинга, чтобы исключить попадание влаги.
Этого можно добиться только установкой т.н. планки примыкания. Наберите в поисковике это словосочетание и посмотрите картинки — все поймете. В случае с сайдингом, я рекомендовал бы поднять верх такой планки сантиметров на 15, чтобы тающий снег не подлизывался за ее край, и проложил бы уплотнительную ленту (двусторонний автомобильный скотч, оконный ПСУЛ т.п.) На крышу выпуск планки сделайте согласно рекомендациям производителя кровельного материала, т.к. я не знаю, что вы собираетесь применить и каковым будет уклон крыши навеса.
здравствуйте Николаевич, понимаю что прошло много времени, но может ответите. Не подскажите какие надо стропила (по размеру). для навеса: по скату 3,2 м, по ширине 9 м, навес под профлист, район Алтайский край.
Вообще, для расчета стропил в интернете есть куча онлайн-калькуляторов. Просто наберите в поисковике: калькулятор для расчета стропил, и он вам выдаст полную информацию и по их сечению, и по шагу. Можете даже выбрать сорт древесины. Обычно они настроены на сосну 2-го сорта.
В Вашем случае я бы взял именно ее в виде балок сечением 50 х 150 х 4000 (большой свес такому сооружению не помешает, но его также можно уменьшить до требуемого размера) и уложил бы их с шагом 600 — 700 мм. В первом случае Вам понадобится 16 таких стропилин на длину Вашего навеса. Понятно, что устанавливать стропила следует на ребро. Снега на Алтае бывают знатные, поэтому небольшой запас из сечения для компенсации снеговой нагрузки не помешает. Обрешетку следует рассчитывать, исходя их материала кровли. В некоторых калькуляторах есть и эта опция, но важна именно стропильная система.
Придомовая территория всегда остается неявным продолжением жилого пространства дома. В период с весны до глубокой осени ребятня и взрослые проводят на площадке перед домом больше времени, чем в самом помещении. Если повезет с погодой. Проблему зависимости от прихотей природы и климата можно решить достаточно просто с помощью пристроенного к дому навеса. Собственно объемов самой работы чтобы сделать легкую пристройку, немного, гораздо больше времени приходится тратить изучение фото навесов, пристроенных к дому. Хочется выбрать лучший вариант, тем более выбирать есть из чего, как показывает практика, фантазия человека в сфере дизайна пристроек практически неисчерпаема.
Каким должен быть навес у дома
Если начинать делать навес, то только в виде полноразмерной крыши, пристроенной к дому. Обойтись небольшим козырьком над крыльцовой площадкой или удлиненными свесами скатов крыши не получится, места под импровизированной крышей все равно будет не хватать, поэтому лучше сразу выбрать нормальную стационарную конструкцию с площадью затенения не менее 12-15м 2 . Чем больше навес – тем лучше, иногда не хватает и 30 квадратов, чтобы уместить всех желающих, а заодно и спрятать автомобиль, стройматериалы и собранный урожай.
Для того чтобы конструкция постройки получилась надежной и удобной, специалисты советуют придерживаться нескольких простейших правил:
- Делайте навес обязательно пристроенным к дому. Использование в качестве опоры одной из стен дома позволяет сэкономить на материале и одновременно обеспечить высокую жесткость защитной постройки;
- Пристроенный к дому навес должен иметь как минимум два свободных прохода, обеспечивающих движения воздуха на затененной территории. Любая, даже самая красивая конструкция, размещенная в углу, закрытая с трех сторон глухим ограждением летом автоматически превращается в «сауну».
- Наилучшими материалами для пристроенного навеса считаются листовой поликарбонат, профнастил, профильная труба, деревянный брус и природный камень.
Эти материалы, особенно дерево и поликарбонат, считаются наиболее оптимальным вариантом для любых защитных крыш и козырьков. Примерно 80% всех конструкций, пристроенных к дому, изготавливаются из металла и бруса и только 15-20% пристроенные навесы собираются с использованием опор, выложенных из камня и красного кирпича.
В теории, защитный навес для гаража или бани можно построить из любого материала. Но нужно быть настоящим профессионалом, чтобы суметь изготовить пристроенные к дому красивые навесы, из бетона, асбестоцементного шифера, силикатного кирпича и рубероида.
Схематично пристроенный навес, представляет собой консольно-опорную конструкцию, один край которой опирается на стену здания, а второй – на вертикальные стойки-опоры. В отличие от крыльцового козырька, размеры и вес защитной крыши получаются слишком большими, чтобы пытаться закрепить ее только консольным защемлением, поэтому приходится мириться с неизбежным наличием двух вертикальных стоек.
Как правильно оформить конструкцию пристроенного к дому навеса
При всей свободе фантазии и воображения разработка дизайна и планирование конструкции пристроенного к дому навеса всегда выполняется с соблюдением определенных правил:
- Пристроенный к дому навес должен смотреться органическим продолжением основного здания, поэтому обычно стиль и формы несущих конструкций подбираются так, чтобы со стороны пристройка выглядела одним целым с коробкой дома;
- По тем же критериям материал для навеса и цветовые решения, приходится учитывать даже цвет и природу покрытия площадки под навесом, наличие крыльцовой группы и даже затенение от рядом стоящих деревьев.
Важно! Высота и ширина пристроенного навеса должны соответствовать размерам здания и реальным потребностям в затененной от солнца территории.
Слишком высокий, с большой площадью крыши пристроенный дому навес, может оказаться слишком тяжелым для стен здания, создавать определенные проблемы с удалением снежного покрова и дождевой воды.
В сильный ливень или град, навес из поликарбоната, пристроенный к дому, звучит не хуже оркестра барабанщиков, поэтому приходится натягивать защитную сетку или использовать арочные конструкции крыши.

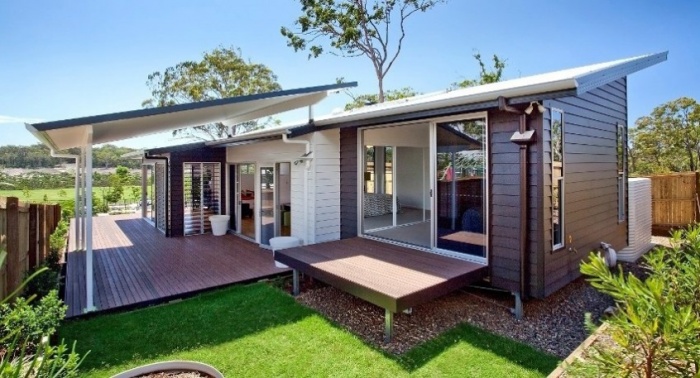

Варианты пристроенных навесов с плоской крышей

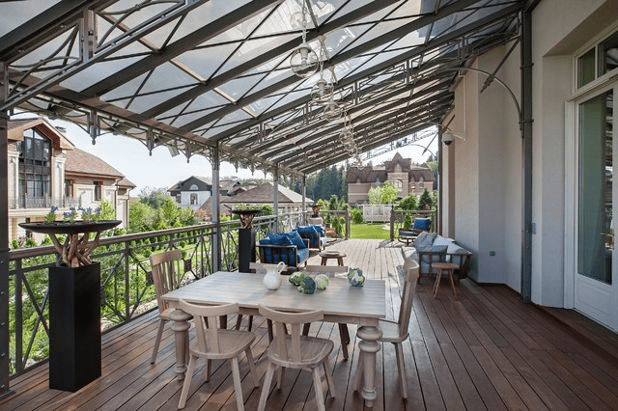

Высокой популярностью среди конструкций с плоской односкатной крышей пользуется пристроенный к дому навес из поликарбоната, фото.

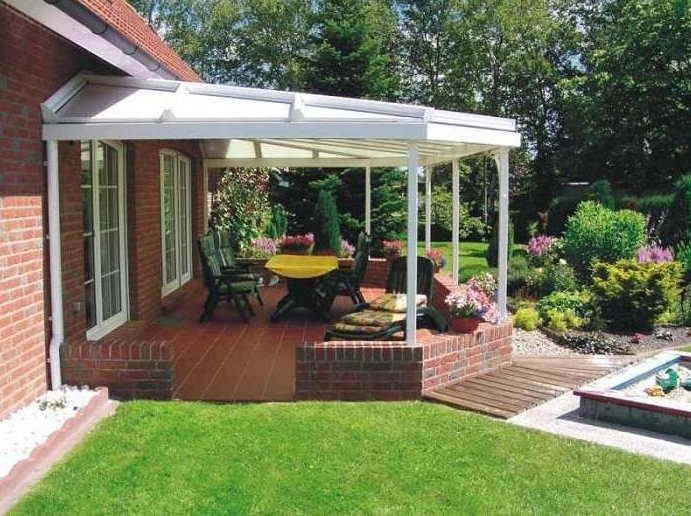

Простая каркасная конструкция из алюминиевого профиля,пристроенная к фасаду дома, прекрасно защищает площадку от солнца и одновременно не затеняет помещения первого этажа. Это так называемый вечерний навес, основным назначением которого является защита от дождя и обеспечение максимального количества света в вечернее время. В качестве покрытия используют с высоким показателем светопропускания. Подобную конструкцию можно пристроить и с солнечной стороны здания, но в этом случае потребуется использовать солнцезащитную сетку или тонированную пленку.
Для защиты от солнца можно использовать полупрозрачный молочный поликарбонат, убирающий ультрафиолет и дающий мягкий рассеянный свет как на фото.
Проектировщики пристроенного навеса смогли точно угадать с цветом и формой крыши. Белый цвет идеально подходит к красному кирпичу стен. Тонкие линии профильной трубы крыши хорошо сочетаются с белыми рамами окон.
Простая в изготовлении конструкция пристроенного навеса с плоской крышей позволяет достаточно просто выполнить стыковку с кровельным и свесами дома или летней кухни. Навес из дерева пристроенный к дому фото, становится органически продолжением внутреннего помещения, а резные узоры на стойках несколько оживляют вид пристройки.
С помощью навеса, пристроенного к дачному дому можно легко решить проблему вечернего отдыха. Конструкция из грубого массивного бруса, крытая ондулином, заменяет и летнюю террасу, и беседку одновременно, а наличие камина обеспечивает комфортные условия для отдыха даже в холодные осенние вечера.

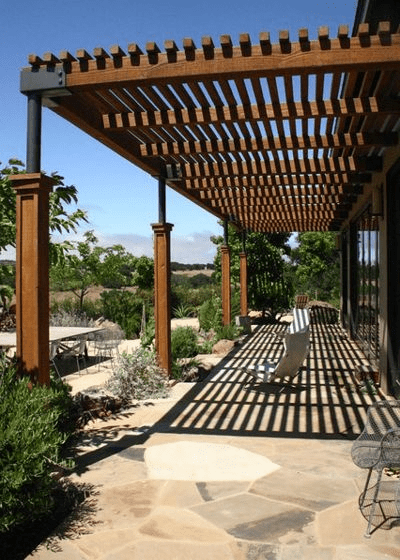

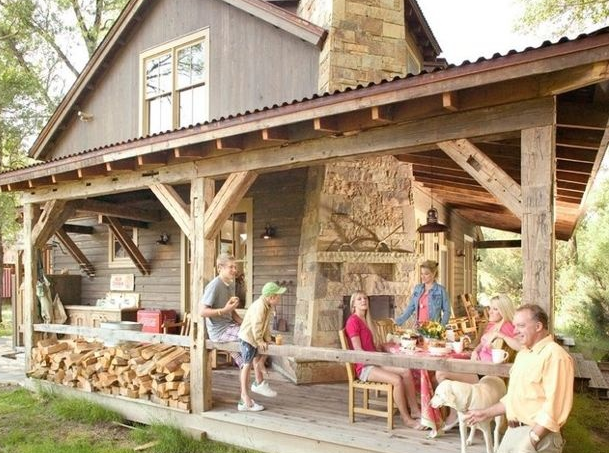

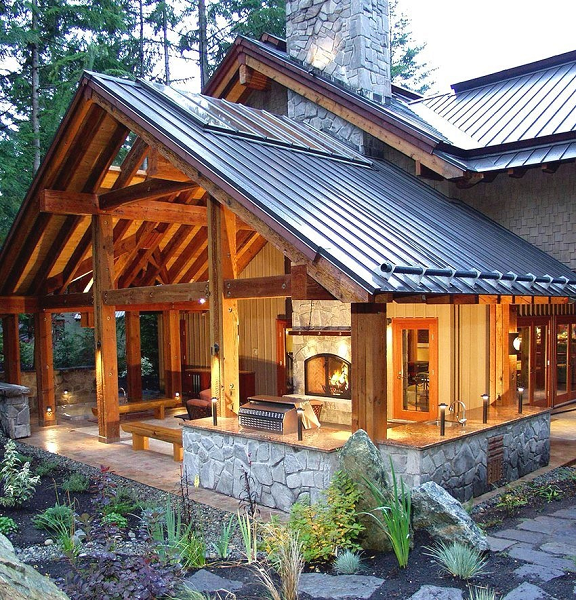

Нарочито грубоватый стиль навесов из огромных брусов и бревен достаточно популярен для домов и построек из дерева. Массивные стойки и балки перекрытия в сочетании с крышей из поликарбонатного шифера только усиливают впечатления от пристроенного навеса.

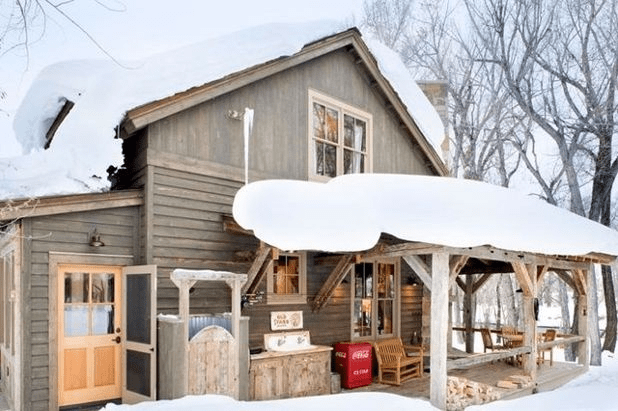

Применение массивного бруса позволяет сделать навесы пристроенные к дому из профнастила фото, яркими и выразительными. Если просто сварить из уголка металлический каркас и укрыть его профлистом, то пристроенная конструкция будет выглядеть слишком уж по-гаражному. Лакированное дерево и окна на крыше автоматически незамысловатой конструкции вид полноценной зоны отдыха.
Если пристроенный навес планируется для защиты достаточно большой деревянной террасы, более изящным вариантом будет крыша с обычным размером бруса, покрытая сотовым поликарбонатом дымчатого цвета.

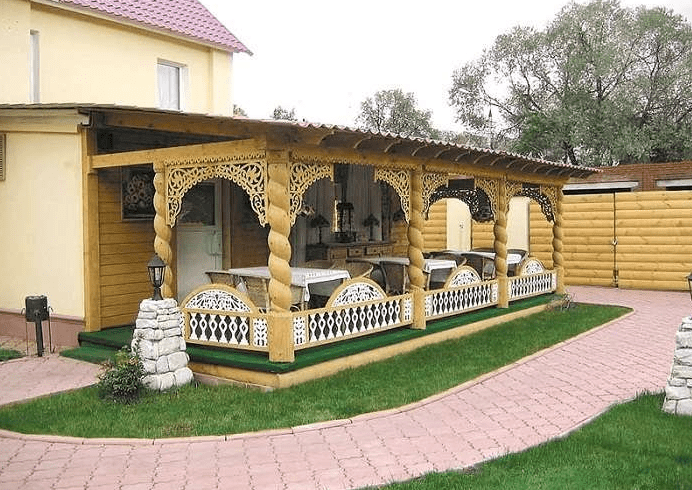

Универсальность древесины настолько велика, что пристроенный навес можно сделать вообще без какого-либо кровельного покрытия. Рейки обрешетки обеспечивают как минимум пятидесятипроцентное затенение площадки.
Идея дополнительного навеса, пристроенного к дому, идеально подходит для дачных домиков небольших размеров. Дополнительная односкатная крыша и огромная деревянная терраса позволяют, как минимум, вдвое расширить полезное пространство дачи.

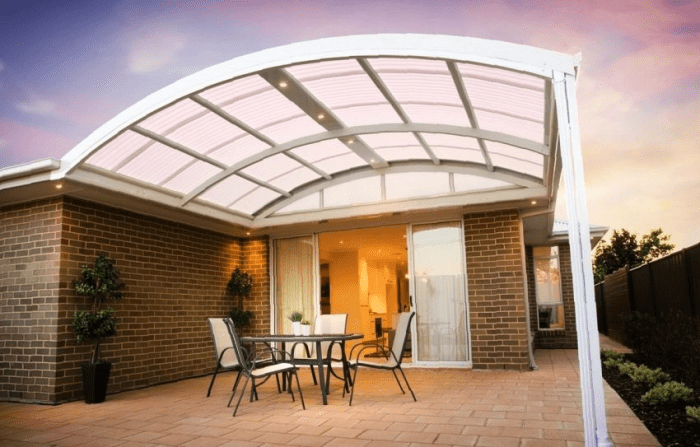

Конструкции с арочными и профилированными крышами

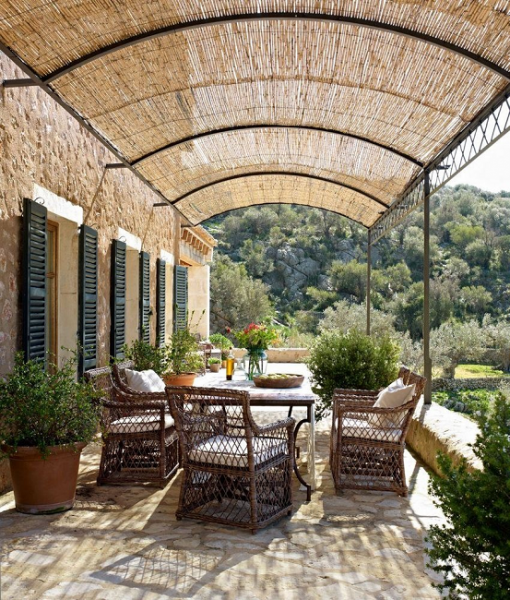

В отличие от конструкций с плоской кровлей модели пристроенного навеса с аркой строить значительно сложнее по двум причинам:
- Во–первых , потребуется сделать хотя бы приблизительный расчет устойчивости арочной крыши, иначе конструкция либо выйдет слишком тяжелой чтобы монтировать ее по пристроенной схеме, либо неустойчивой и тогда появляется риск обрушения;
- Во-вторых , для изготовления криволинейной основы под обрешетку придется поискать профессиональный гибочный станок, так как на самодельном аппарате сложно изготовить 10-15 дуг одинаковой кривизны.
Но чего не отнять, так это того, что при всех сложностях, пристроенный навес с купольной или арочной крышей выглядит намного эффектнее и зрелищнее. На волне набирающей популярность моде на ассиметричные формы можно собрать пристроенный вариант защитного купола с опорой сразу на две стены.

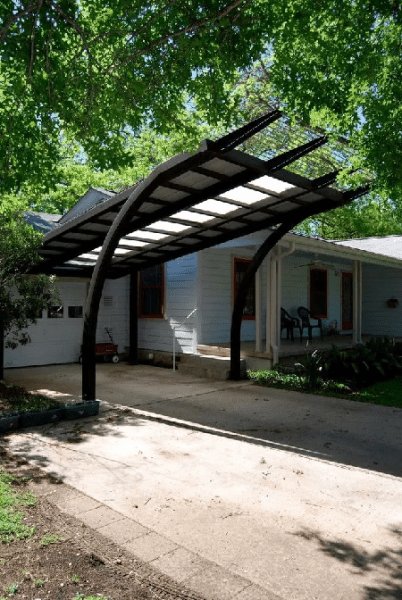

Арки для крыши гнутся по обычной схеме, а для придания эффекта асимметрии используются накладки из пластика с переменным сечением профиля.
Простейший вариант пристроенного навеса можно изготовить из двухдюймовой стальной трубы за один день. Каркас сваривается из дуг и устанавливается на вертикальные стойки из квадрата 70х70мм. Правда, для обеспечения устойчивости пристроенной конструкции ажурные опоры пришлось заделать в кирпичную кладку, облицованную под стать стенам дома. В качестве кровельного покрытия применяется тростник или любое схожее растение. В результате крыша отлично пропускает воздух даже при 90% затенении.
Для того чтобы подчеркнуть изящный криволинейный профиль навеса, пристроенную крышу не обязательно гнуть до состояния церковного купола. Достаточно сделать лишь небольшой плавный переход большого радиуса, чтобы избавиться от надоевшей плоской крыши.
Серьезным преимуществом криволинейных крыш перед плоскими является повышенная жесткость изогнутого дугой трубчатого профиля. Если для пристроенной плоской крыши приходится ставить опоры уже через пару метров от стены дома, то для конструкций с гнутыми арками стойки можно разместить на 3 и даже 4 м от стены.
Кроме того, пристроенный каркас с арочной или криволинейной крышей гораздо лучше переносит непогоду, особенно сильный снегопад или порывистый ветер.

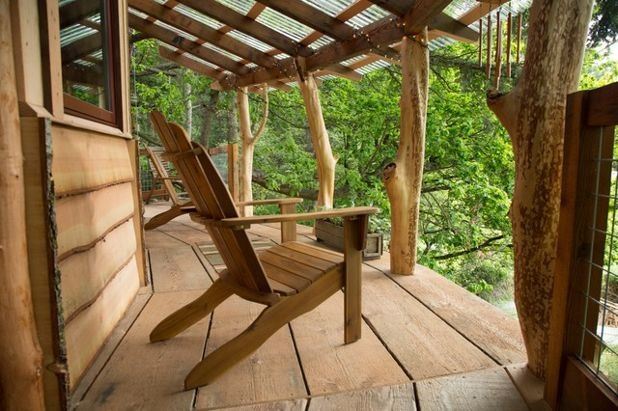

Криволинейными могут быть не только стропила крыш, опоры и подкосы также можно изготавливать изогнутой линией. В результате заурядная плоская кровля из профнастила, пристроенная к дому на кривых опорах обращает на себя внимание новым дизайном.
В данной конструкции есть еще одна хитрость. Автор сделал кровельное покрытие со вставкой из молочного поликарбоната. В результате удалось избавиться недостатка всех навесов – монотонности освещения. Под одной кровлей появились хорошо освещенные участки и зоны с полным затенением. Подобное решение придется кстати, если приходится выполнять какую либо тонкую работу, например, ремонт или сборку деталей.
Заключение
Пристроенный каркас можно устанавливать только для зданий с кирпичными блочными или бревенчатыми стенами. Каркасные постройки, брусовые дома, стены из пенобетона и арболита можно использовать в качестве опоры пристройки только в том случае, если в каркасе здания были заранее установлены закладные силовые элементы, передающие вес от пристроенного навеса не на каркас, а прямо на фундамент. В противном случае крыша может стать причиной образования трещин и разломов.
Наверняка в сети вы встречали немало примеров постройки хороших навесов, но качественной информации не находили. Что не удивительно, ведь навес соорудить – не дом построить. Здесь действительно меньше нюансов. Хотя предназначений у этой малой архитектурной формы предостаточно, и строят ее не только для того, чтобы закрыть автомобиль.
Есть несколько разновидностей навесов: навес-беседка, навес для модных интеллектуальных игр с друзьями по вечерам, навес для мини-мастерской, навес для прохода между баней и домом и много другого. И, согласитесь, любой из этих вариантов хочется изначально построить прочным, долговечным и приятным для глаз. А потому в этой статье мы подробно раскрываем строительство навеса с односкатной крышей – из самых разных материалов. Изучайте!
Этап I. Проектирование
Навес с односкатной крышей – это самая простая конструкция, с которой справится даже новичок. Чаще всего навесы устраивают с северной стороны дома, которая обычно не пригодна для чего-то большего: растить возле нее что-либо бесполезно, а из-за падающей тени там всегда будет прохладно.
Итак, разместите угловые точки будущего навеса прямо на земле. Для удобства используйте два кола, которые соединены между собой рейкой. Всего таких вам понадобится около 10 штук, и они и помогут вам заложить верную разметку будущего навеса.
А теперь перейдем к выбору наклона кровли. Давайте уточним, что любая кровля больше всего страдает от таких двух факторов: ветер и нагрузка от осадков, и чем меньше угол наклона односкатной кровли, тем меньше на нее воздействует ветер, но чем круче крыша, тем хуже на ней задерживается снег и вода.
Чтобы вода полностью стекала с односкатной крыши навеса, угол наклона следует делать не менее 15 градусов. И для этого срежьте под таким углом оба края досок. В общем же угол наклона односкатной крыши навеса подбирайте в соответствии с условиями вашего региона. Для подобной постройки обычно рекомендуется уклон в 15-20 градусов.
Вот, к примеру, как строится самый простой навес с односкатной крышей:
И такая же стандартная крыша со стандартным наклоном для подобной постройки.
Этап II. Выбор материала
Что же касается дизайна навеса, здесь нет особых ограничений. Только рекомендации. Например, если вы собираетесь построить навес, примыкающий к дому, тогда его кровельное покрытие лучше использовать идентичное, что уже есть на доме, а из материалов каркаса отдать предпочтение дереву или металлу. Но это правило, из которого всегда есть исключения.
Кровельное покрытие
Решите, из какого материала будет кровля этого навеса. Ведь у каждого современного покрытия есть свои требования к основанию, свой вес и особенности монтажа. Так, цельный лист профнастила легкий и удобный, и нет ничего проще, чем закрепить его на таком навесе. Но он обладает существенным минусом – большой парусностью.Именно такие крыши навесов чаще всего срывают сильные бури. А потому подумайте, если в вашей местности ветровая нагрузка действительно высока, не используйте целостное кровельное покрытие.
Также здесь есть одна проблема, над которой вам стоит задуматься. Дело в том, что в летнюю жару под навесом с металлической кровлей работать будет практически невыносимо. Согласны? А поэтому, если навес будет находиться на открытом для солнца участке, тогда:
- либо используйте кровельный материал, который обладает низкой теплопроводностью,
- либо вам придется конструировать кровельный пирог с утеплением.
Из материалов, которые отлично поглощают жару, хорошо подойдет керамическая черепица, деревянный гонт и им подобное. Если же вы решите не нарушать общей гармонии с домом, и вам придется использовать ту же металлочерепицу, которая уже есть на крыше дома, тогда дополнительно приобретите:
- несколько рулонов или пачек теплоизолятора;
- пароизоляционную пленку;
- гидроизоляционную пленку;
- крепежные элементы для дополнительной обрешетки.
Также популярен старый добрый шифер. Основа вам не нужно крепкая, ведь шифер всегда обладал немалым весом. Зато так же поглощает тепло.
Хотя для небольшого навеса сложно что-либо придумать лучше, чем гибкая черепица. Тем более, что вы сможете вырезать ее самостоятельно:
Но все более и более востребованным в качестве покрытия для навеса становится поликарбонат, который обладает особенно легким весом, прочностью, и замечательно ведет себя в жестких эксплуатируемых условиях.
Поликарбонат – это популярный легкий прозрачный материал, который в 250 раз прочнее стекла. Он идеально подходит для устройства летних конструкций, легко режется и красиво смотрится.
Например, отлично выдерживает большое количество снега, сильные ветра и не выгорает на солнце. Преимущества такого кровельного материала в том, что он пропускает свет, а потому вы сможете проводить необходимые мероприятия со своим автомобилем, как говорится, не отходя от кассы.

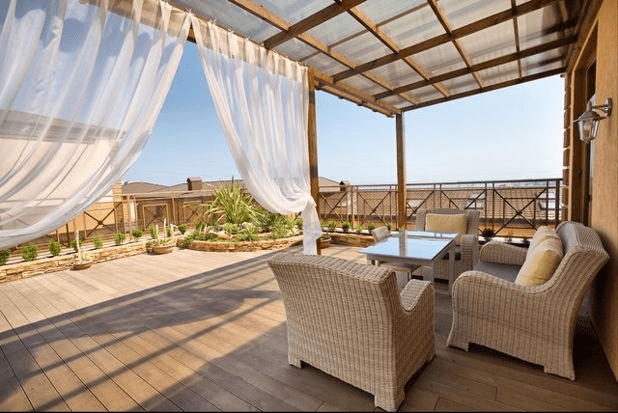

Поэтому, в принципе, почти о всех минусах односкатной крыши вам не придется задумываться, если вы покроете свой навес таким материалом, как поликарбонат:
Материал для каркаса
Навес по праву считается сезонной постройкой, а поэтому для его обустройства обычно не используют дорогие строительные материалы. Второй момент: чаще всего строительство на собственном участке, не касаемо жилого дома, приходится делать своими руками. А поэтому зачастую в ход идет не тот материал, который наиболее прочен и легок, а тот, который остался после строительства основного объекта, или же с ним можно работать самостоятельно без особого опыта.
Вот почему в 90% случаев в садовых постройках используется дерево: его легко резать, обрабатывать и монтировать без каких-либо особых усилий. Ну и недостатков у него много: плохая стойкость к влаге, огнестойкость и отсутствие долговечности.
Если же вы имеете опыт работы со сварочным аппаратом, мы рекомендуем вам использовать для подобного строительства металл. Так, идеально подходят для устройства односкатного навеса металлические профилированные трубы. Они намного прочнее и надежнее металлических прутов, и их защитный слой, где используется цинк, практически не требует восстановления.
К слову построить свой навес с односкатной крышей из металла вы сможете и без помощи сварки, если приобретете металлические кронштейны. Желательно, конечно, элементы из металла все-таки варить, но при отсутствии нужного опыта и возможностей вполне подойдут и кронштейны.
Этап III. Строительство фундамента
Итак, с материалом определились – самое время приступать непосредственно к строительству:
- Шаг 1. Итак, выкапываем цилиндрические ямы. Глубину делаете от 60 сантиметров до 90. Всего для этого варианта нам понадобится 6 ям.
- Шаг 2. Отдельно готовим бетон, например, в старой ванне, где легко ли смешивать цемент и песок с гравием. Пропорции берите 1:3:5. Добавьте воды.
- Шаг 3. Хорошо вымешайте и набросайте в ямы такой слой бетона, чтобы получилась толщина 5 сантиметров, и опускаем туда трубы. Они прослужат опалубкой для фундамента.
- Шаг 4. Теперь закрепляем трубы с внешних сторон. Заполняем бетоном.
- Шаг 5. Выровняйте трубы по уровню и сделайте для них под полки из досок.
- Шаг 6. Вот теперь ожидаем три дня, чтобы застыла смесь. Самый простой способ установить деревянные стойки на такой фундамент – это анкер, который устанавливается уже на полностью застывший бетон.
- Шаг 7. Теперь связываем с этим столбом опорные балки. Прикручиваем саморезами доски так, чтобы они выступали около 3 сантиметров за края каждого столба. А сбоку эти выступы будут нужны для крепления перекладины обрешетки.
- Шаг 8. Чтобы придать всей конструкции большую жесткость, особенно если отошли анкеры, используйте распорки. Распорки обрезается под углом 45 градусов и прикручивается саморезами.
Вот и все! Самое сложное – позади.
Этап IV. Сборка каркаса
Теперь ставим столбики будущего навеса. Для этого используйте те же доски 50х150. Укосины лучше сделайте сверху и снизу, чтобы они не мешали эксплуатации постройки:
Вот как правильно строить односкатный навес из профильной трубы: здесь готовым элементом односкатной крыши будет ферма. Ее варить из металла вам нужно будет еще на земле. В итоге у вас получится равносторонний треугольник с центральным элементом, который будет идти от верхней точки треугольника к середине его поперечной перекладины. Если вы помните школьный курс геометрии, это – высота треугольника.
Для изготовления самих стропил вам понадобится профильная труба сечением 20х20 миллиметров, или железный пруток диаметром 10 миллиметров. Для небольшого веса больше подходит второй вариант, так как с ним проще работать: не нужно будет резать под углом. Но для хорошего навеса лучше использовать, конечно, профильную трубу.
Итак, строим металлический навес с односкатной крышей шаг за шагом, своими руками:
- Шаг 1. Делаем фундамент. Для этой цели вырываем в земле ямки глубиной чуть более метра, и более узкие до полутора метров. Засыпаем эти ямки гравием до глубины 20 сантиметров.
- Шаг 2. Вставьте в эти ямы трубы сечением 25х25 миллиметров.
- Шаг 3. Установите опоры в ямы, засыпьте их гравием средней фракции и забетонируйте.
- Шаг 4. Далее проверьте высоту стоек – она должна соответствовать углу наклона будущей крыши.
- Шаг 5. Теперь приварите трубы к вершинам и стойке. Теперь все швы проверьте и зачистите. Погрунтуйте поверхность и покрасьте. Лучше использовать для этой цели современную антикоррозийную краску.
- Шаг 6. Готовые фирмы поднимите и установите, а между фермами сделайте подвижные перемычки с дистанции в 50 сантиметров.

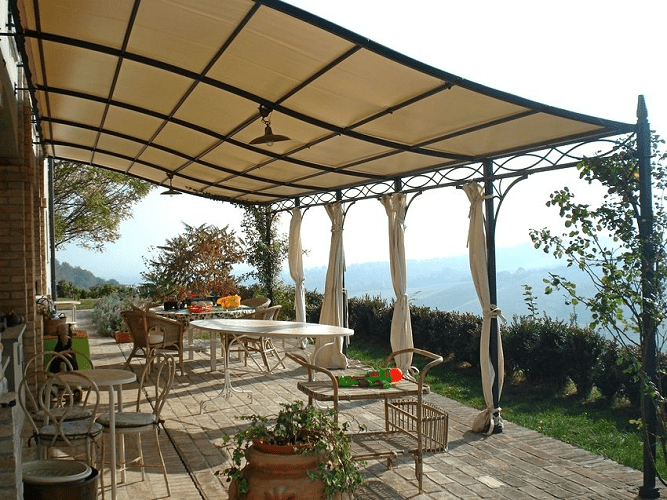

Кроме того, визуально закрыть такой навес от всего другого участка, но без глухих стен, вы сможете при помощи перголы:
Этап V. Обрешетка
Собрать деревянные стропильные фермы вы не можете при помощи гвоздей, современных металлических крепежных пластин, или уголков. Мы советуем вам использовать все-таки пластины, которые замечательно держат скрепляемые элементы и двускатная крыша получается очень прочной. Тем более что применять их несложно.
Там всего лишь нужен будет хороший пресс-станок или же обычный молоток, смотря какой крепежный элемент вы выберете. В коньке все эти строительные фирмы будут соединяться одним брусом, по которому выровняйте расстояние между стропильными фермами, чтобы оно было одинаковым.
Теперь переходим к монтажу перекладин. Первый способ это прикрепить опорную балку саморезами при помощи крепежных металлических уголков. Важно, чтобы между перекладинами было расстояние от 50 до 55 см.
Что же касается обрешетки и ее плотности, исходить в этом вопросе следует от того, какой кровельный материал вы будете использовать. Например, для такого тяжелого, как черепица, вам необходимо будет сделать практически сплошную обрешетку, чтобы она смогла выдержать вес покрытия. Причем порой приходится использовать OSB плиты. А вот для профнастила или вполне подойдет обрешетка с шагом 60 см. Сплошной обрешетка должна быть также для мягкой кровли, как рубероид или гибкая черепица.
Подробнее на видео:
Этап VI. Устройство кровельного пирога
Что представляет собой изоляция? Прежде всего, это – гидроизоляционная пленка, которая находится прямо под кровельным покрытием. Главная задача – не дать попасть влаге после дождя или от талого снега через проблемные места в кровельном покрытии.
Если таковая планируется, делать вы все будете в такой последовательности:
- Шаг 1. На готовые лаги навеса настелите пароизоляционную пленку и прибейте ее при помощи гвоздей или строительного степлера.
- Шаг 2. Уложите на пленку теплоизоляцию.
- Шаг 3. Накройте все это еще одной пленкой – гидроизоляционной. Также прибейте ее к лагам.
- Шаг 4. Поверх прибейте контобрешетку и кровельное покрытие.
Вентиляция такой крыши обязательна. Принудительная, если вы установите специальный вентилятор или же естественная, если правильно расположить слуховое окошко или оставив обязательный промежуток между гидроизоляционной пленкой и утеплителем для того, чтобы воздух забирал из него капельки влаги.
Этап VII. Монтаж кровельного покрытия
Здесь уже все так, как и с обычной крышей, просто следуйте инструкции производителя. Тонкости есть только в работе со светопрозрачными материалами.
Для того чтобы покрыть навес из поликарбоната, следуйте таким шагам:
- Шаг 1. Подрежьте торцы и заклейте их профилированным скотчем.
- Шаг 2. Отметьте и высверлите специальные отверстия для термошайб так, чтобы они были на 2-3 миллиметра шире.
- Шаг 3. Закрепите на стойках поликарбонатные листы специальным соединительным профилем.
- Шаг 4. Укладываете поликарбонат, начиная с нижнего левого угла ската.
- Шаг 5. Крепите листы на специальные термошайбы и не экономьте на этих элементах.
Вот и все! Если же навес с односкатной крышей вы будете крепить прямо к стене, тогда фермы делайте в виде уже прямоугольного треугольника, но тоже с распорками внутри и под углом в 20-25 градусов.
Этап VIII. Организация водостока
Навес хорошо защищает от солнечных лучей и атмосферных осадков то, что под ним находится – автомобиль, беседку или бассейн. Единственный минус конкретно односкатной крыши в том, что вода с нее стекает только в одном направлении. Поэтому, если вы не хотите получить прямо возле навеса вечно невысыхающую лужу, и дренаж.
Как видите, все проще простого!
