Просто крыша без дополнительных элементов или же неотапливаемый чердак мало кого устраивает. Отличной альтернативой эти двум решениям оказывается сооружение мансарды. Чтобы она полностью выполняла свои функции, требуется еще и выполнение кровли по особой технологии.
Отличительные черты
У всех мансардных крыш есть одна важная особенность – это подпирающие стены, которые являются заметно выше, чем в случае холодного чердака. Скат, разделяемый четко на пологий и относительно крутой, нужно делать максимально тщательно. Имеет смысл даже приглашать профессионалов, потому что экономия на их услугах, как показывает практика, иррациональна и приводит только к вредным последствиям. Работы еще можно выполнить самостоятельно, но вот подготовка проекта мансарды намного сложнее, чем в случае с обычной кровлей.
Обязательно оборудуется слой гидроизоляции, чтобы исключить проникновение влаги в помещение. Внешнее покрытие всегда создается только из материалов, отличающихся одновременно легкостью и крепостью. Изнутри отделку ведут по большей части при помощи гипсокартонного листа и основанных на нем материалов. Несущие конструкции делаются исключительно из дерева либо металла. От утеплителя до кровельной отделки требуется оставлять пустой промежуток для максимальной вентиляции.
В отличие от простого чердака мансарда всегда оснащается конвективной принудительной вентиляцией. Благодаря ей застоявшийся воздух поднимается к коньку крыши и покидает ее сквозь аэраторы. А одновременно с этим свежие воздушные потоки проходят внутрь при помощи карнизных продухов. Непрерывная циркуляция помогает поддерживать приятный микроклимат. Совершенно отпадают проблемы с избыточной влажностью и духотой.
Разновидности
Мансардная крыша представлена разными форматами. Ломаная кровля оборудуется на всех скатах парой скатных плоскостей, одна из них является пологой, а другая – с большим уклоном. Первая плоскость наклоняется на 20–30 градусов, нижняя на 60–80 градусов. Такое решение рекомендуется для частных домов шириной максимум 6 м. Сложности при работе с ломаной крышей оправдываются возникновением полноценного верхнего этажа, стропила подкрепляются стойками, низовой пояс оказывается базой для полов.
Полувальмовая крыша – это такое решение, которое опирается на мауэрлат через симметричную систему стропил. Над фронтонами делаются миниатюрные скаты. Четырехскатная кровля всегда сложнее, чем двускатная особенно в плане строительства стропил. Мансардные окна в вальмовых крышах ставятся чаще всего в той же плоскости, что и кровельный пирог. Но если окна будут закрыты недостаточно плотно, мансарда окажется залита дождями и талой водой.
Датский формат отличается от простой вальмовой наличием фронтонов, улучшающих освещение мансарды через вертикальные проемы. Стропила вальмовых крыш не имеют точек перелома, идут прямо. Верхний конец угловых ребер упирается в конек, протяженность которого определяется особенностями стропил. Четырехскатные покатые крыши тоже иногда делаются ломаными. Шатровая мансардная крыша близка к вальмовой, за исключением того момента, что в ней не ставится конек.
Многощипковый тип выполняется как сочетание нескольких двускатных блоков. Особенностью этого типа является изощренная геометрия с массой изломов. А также может создаваться свод, купол, конус и некоторые другие конструкции, но это уже более сложные варианты, поэтому выполнять подобные работы должны только квалифицированные специалисты. Эстетические качества и внешняя необычность позволяют реализовать самые сложные замыслы. Полумансардная кровля оборудуется в тех случаях, когда очень важно задействовать пространство максимально полноценно и выполнить вертикальное остекление на этаже.
Выбор формы
Двускатный формат проще всего в работе и позволяет экономить применяемые материалы. Но за все нужно «платить» – и в данном случае «платой» выступает уменьшение доступной полезной площади. Кроме того, придется сооружать стены под наклоном, что не даст поставить внутри высокую мебель и предметы интерьера. Для обособленной спальни этот вариант является оптимальным, а если нужно создать другое помещение, то лучше выбрать какую-то иную схему обустройства.
Среди потребителей наиболее востребованы ломаные крыши , под которыми легче всего создать качественную жилую зону. Отказавшись от выступающих со склонов окон, можно упростить технологию, но при этом возрастет затрата материалов. Если на первом месте такие соображения, как получение необычного вида верхотуры и максимально интенсивный сход осадков, тогда стоит избрать многощипковый вариант. Он отличается впечатляющей сопротивляемостью механическим нагрузкам. В случае возникновения тех или иных трудностей следует дополнительно проконсультироваться со специалистами по конкретному дому.
Односкатная кровля мало подходит для обустройства мансарды, потому что оборудовать ее с большим скатом можно только за счет усиления стропил и увеличения расходов на кровельное покрытие. Вальмовый и полувальмовый (иногда еще называемый датским) форматы дают возможность возвести просторную комнату с приемлемой высотой потолка. Но стропила в таком случае соорудить труднее, чем при использовании одного ската, а общая стоимость работ ощутима почти для всех заказчиков.
С учетом дополнительных слоев в кровле получается, что от пола до конька крыши должно быть как минимум 250 см. Для сооружения двухуровневой мансарды придется зарезервировать от пола до потолка больше 5 м. Продумывая геометрическую форму и величину постройки, нужно всегда уделять внимание тому, как встанут окна. Поставив их в плоскости кровли, придется заботиться об отделке, чтобы исключить попадание осадков внутрь.
Стропильная система
Какие бывают?
Под мансарду можно построить стропильный комплекс одного из трех основных типов, а именно:
- наслонный;
- подвесной;
- комбинированный.
Подвесная стропильная система, опирающаяся лишь на прогоны коньков и мауэрлаты, кладется с использованием верхних и нижних затяжек. На скатах, превышающих 400 см по длине, нижние части стропильных ног нужно подкреплять стойками либо подкосами, чтобы исключить провисание. Преимущество подвесного варианта состоит в том, что он весь расположен в участках, не используемых людьми, и позволяет предоставить массу свободного места.
Наслонные каркасы формируют в тех случаях, когда наверху расположен тяжеловесный кровельный материал. Независимо от типа исполнения высота потолков в жилых мансардах не может быть менее 230 см. Наслонный вид идеален, если в середине дома расположена несущая перегородка. Нагрузка от конструкции равномерно раскидывается по ней и по наружным стенам. Организовать каркас таким путем легко и удобно, но при этом от внешних стен до внутренней должно быть максимум 700 см. Подвешиваемая разновидность полезна, если в здании отсутствуют и несущие перегородки, и колонны, поэтому не получится на них передать давление от крыши. Опорными точками в данном случае выступают прогон конька и мауэрлат.
Если крыша небольшая (площадь не выше 50 м²), можно построить стропила по простейшей схеме. В нее входят «ноги» и затяжка, ориентированная по горизонтали. Когда постройка большая, придется использовать для усиления схватки, стойки и подкосы, но укрепление оборачивается уменьшением полезной доступной площади. Нельзя использовать элементарный тип, если от одной стены сооружения до другой более 14 м. А вот когда опора кровли посередине будет осуществляться не перегородкой, а колоннами, то применяют смешанные стропила.
Суть проста: одни из стропил переводят механическую нагрузку на колонны, прочие элементы выполняются в висячем виде. Преимущество такого шага очевидно, он сокращает потребность в дополнительных деталях и не давит чрезмерно на основание дома. В любом случае обустройство мансарды и ее тип продумываются в момент проектирования, так как характеристики стен, фундамента, стропил и крыши тесно взаимосвязаны. Решение о переделке готового дома либо о дополнении обычного дома мансардой означает необходимость переработать все расчеты и схемы. Особенно усложняется работа на сложных грунтах, где подземные воды стоят высоко.
Расчёт
Мансардные стропила на период эксплуатации должны полностью (с запасом) переносить нагрузку:
- их собственной массы;
- пирога крыши;
- наибольших возможных порывов ветра;
- среднегодовой нагрузки от снега и льда;
- пиковые нагрузки от осадков.
Если крыша очень крутая (более 60 градусов), можно смело пренебречь давлением , которое оказывают снег и дождь. Но зато значительно увеличивается воздействие, оказываемое ветрами, даже относительно слабыми. При расчетах учитывают пару параметров: сечение стропил вместе с балками, их еще называют затяжками, и расстояние при их установке. Не стоит полагать, что величина деревянных брусьев увеличивается при росте нагрузок на них. Наибольшая жесткость сооружений достигается при использовании бревен, диаметр которых составляет 12–20 см или при взятии пиломатериалов сечением 4–20 см, при этом монтажный шаг составляет 50–120 см.
Без специальных инженерных знаний и сведений о строительстве дома рассчитать постройку более точно никак не получится. Онлайн-калькуляторы неспособны дать что-то, кроме предварительных прикидок. Расчеты, проведенные с их помощью, понадобится проверять дополнительно. Необязательно консультироваться со специалистами, но можно просто ориентироваться на готовые цифры. Пусть нагрузка от снега на плоскую проекцию ската равняется 100 кг на 1 м², ее уклон составляет 60 градусов, а длина пролета равна 450 см (до подкосов), а стропила расставлены через промежуток 1,2 м.
К примеру, лицевое покрытие представлено шифером. Фактическая масса снеговой нагрузки составляет 100х0,25 (0,25 – коэффициент уклона). Удельная масса шифера с типичным профилем = 25 кг на 1 м², а суммарный удельный вес составляет 50 кг на каждом квадратном метре. Чтобы пересчитать удельные веса на погонные метры стропил, требуется умножать полученный показатель на установочный шаг. Потом выбирают сечение стропил соответственно длинам пролетов; но важно учесть, что готовые схемы годятся только для относительно простых вариантов, а если крыша большая или сложная, то придется обращаться к профессионалам.
Правильный расчет кровли должен учитывать не только ту нагрузку, которую создает она сама , но и давление от ветра, от снеговой массы (берется среднее максимальное значение по данным многолетних наблюдений в конкретной местности). Дерево для стропил отбирается с таким расчетом, чтобы на 1 погонный метр приходилось максимум три неглубоких сучка, величина которых составляет не более 3 см по наиболее длинной грани. Древесина не должна иметь ни одной сквозной трещины, а наивысшая допустимая влажность может быть 18%.
Возведение конструкции и укладка «пирога»
Каркас: устройство
Составить грамотный проект и просчитать точные размеры элементов в нем – это только половина дела. Необходимо еще и суметь реализовать намеченное как следует. Работа по строительству каркаса упрощенным методом позволяет сделать ломаную мансардную крышу в две стадии. Сначала собираются фермы стропил на земле, затем они укладываются на подготовленные стены. Для сборки нужны доски сечением 150х50 и 100х50 мм, длина их ровно 600 см.
Чтобы соорудить каркас стропил своими руками, нужно сделать следующее:
- приготовить балки на нижний пояс фермы, учитывая свесы на 250–270 мм по всем сторонам;
- при недостаточной длине бруса увеличить ее, приколачивая гвоздями накладку подходящего сечения;
- присоединить к балке, разложенной на земле, вертикальные стойки, формирующие стены будущей мансарды;
- закрепить балки потолков и опоры коньков;
- дополнить их и углы конструкции парой досок для разметки под висячие стропила;
- в точном соответствии с местом отрезать элементы и прикрепить их;
- из остатков пиломатериала аналогичным образом построить низовые ножки стропил и приколотить их к каркасу;
- повторить все те же действия при монтаже оставшихся ферм.
Лицевые фронтоны в большинстве случаев оборудуются окнами либо дверьми, выводящими на балконы. Чтобы упростить работу, все пояса и стойки желательно сооружать на земле. Получив необходимые каркасы, их по одному поднимают и последовательно, двигаясь от первого же фронтона, крепят на положенном месте. Избежать падения фронтона легко – нужно только поставить распорки и присоединить их прочно к стенам. Расстановка всех следующих ферм должна происходить именно так, как это показывает чертёж.

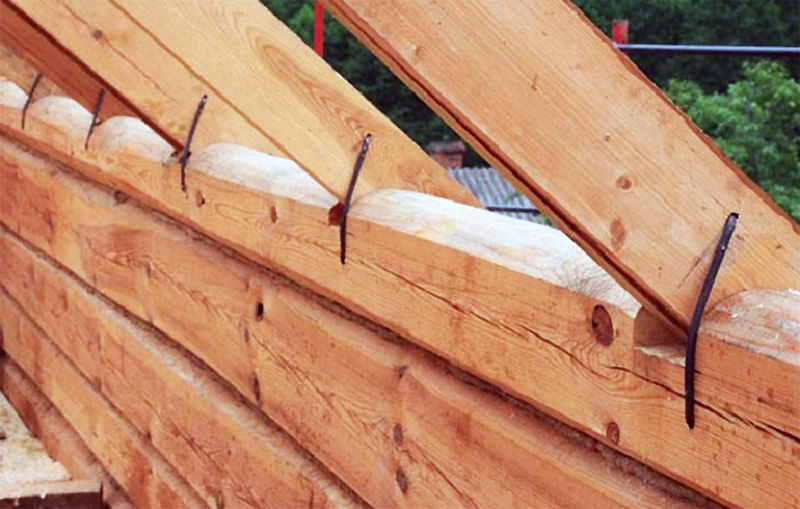

Выставленные стропила прикрепляют к стенам, вкручивая скобы во второй по высоте венец либо используя уголки из стали и саморезы с цинковым слоем. Если же стены выполнены из кирпича или иных капитальных блоков, присоединение стропил достигается за счет мауэрлата. Деревянный брус, размещенный по всему периметру, крепится на шпильки или на болты анкерного типа. Отделять такую конструкцию от каменной поверхности должна гидроизоляция (слой рубероида). На этом работу с самими стропилами можно считать завершенной.
Гидроизоляция
Чтобы обеспечить сохранность кровли на долгие годы вперед, очень важно положить ряд слоев материалов, обеспечивающих надежное прикрытие от негативных факторов.
Обязательно используют диффузионные мембраны, которые одновременно выполняют следующие функции:
- не пропускают ветер;
- блокируют проникновение осадков;
- свободно проводят наружу пары воды.
Первое из полотен раскатывают в нижнем сегменте крыши, прикреплять его к доскам нужно строительным степлером. При монтаже всех последующих полотен предусматривается напуск 0,1–0,15 м. Когда будет закрыто все основание, можно набивать обрешетку. Затем настилают окончательное покрытие. От того, каким оно будет, зависит и монтаж, технологические нюансы работы.
Вместо простой гидроизоляции, на мансарде лучше всего применять материалы с минимальным накоплением конденсата. Они помогают избежать промокания слоя утеплителя. Наилучшим вариантом такого покрытия считают пленки из полимерных материалов без перфорации. Какой бы тип ни использовался, в пироге для него отводится вентилирующий зазор величиной 50 мм. При помощи рулонов полиэтилена с внешним алюминиевым слоем удается одновременно гарантировать удержание тепла в мансарде.
Армированный полипропилен неизменно лучше полиэтилена, поскольку он крепче и невосприимчив к действию ультрафиолета. Одна грань подобной пленки имеет антиконденсатные свойства, ее делают из смеси целлюлозы и вискозы. В результате проверок в лабораторных условиях удалось доказать, что антиконденсатные покрытия вбирают много воды и сохраняют ее внутри без образования капель. Стоит изменить условия, создавшие конденсат, так материал довольно быстро высохнет. Разумеется, следует внимательно выбирать, какую сторону положить наружу.
При острых углах наклона кровли гидроизоляция надежно обеспечивается ветрозащитными либо пароизоляционными мембранами. Если скаты относительно пологие, то обязательно используют пленку, защищающую от конденсата. Диффузионные мембраны обязательны в крышах, имеющих один выход для воздуха: два и более вентиляционных зазора позволяют обычно обойтись простыми материалами. Влагозащитные пленки над жилыми помещениями кладутся в два слоя. До монтажа их следует хранить в темном пространстве со стабильной температурой, вдали от нагревателей и ламп накаливания.
Утепление
Раскладка утеплителя изнутри производится слоем минимум 200 мм. При такой толщине уровень теплоизоляции будет достаточен и гарантирует профилактику как от зимнего переохлаждения, так и от летнего перегрева. Если слой теплозащиты слишком мал, снег будет подогреваться. Непрерывное таяние и застывание быстро приведет в негодность даже самые надежные кровельные материалы. Если мансарда не защищена сверху, придется в летние знойные дни использовать мощные кондиционеры.
По мнению профессионалов, правильно утеплить мансардную кровлю можно при помощи пеностекла, минеральной ваты либо пенополистирола. Вспененные материалы не вбирают воду, а пластики являются более горючими, чем ватные утеплители. Если использовать экструдированный полистирол, можно одновременно обеспечить приличную звукоизоляцию. Используя вспененное стекло, можно застраховать себя от пожара, мороза, гниения под действием высокой влажности. Преимуществом ваты является доступная стоимость и удобство при работе; ее базальтовая разновидность выделяется повышенной крепостью.
Утепляющие материалы фиксируются с использованием обрешетки. Ее формируют на основе планок. Ширина отдельного блока составляет 100–150 мм, толщина его равняется 50 мм. Выбрав теплозащиту, невосприимчивую к влаге, можно иногда отказаться от пароизоляции. Но опытные специалисты полагают, что такой шаг опрометчив в любом случае. Ведь неизвестно, как со временем изменятся условия внутри кровельного пирога, насколько жесткие погодные катаклизмы он будет выдерживать.
Чтобы в мансарде, предназначенной для зимнего проживания, не образовывались мостики холода, нужно помимо основного слоя защиты предусмотреть еще один - он окружает стропила и их ноги. Конечно, стропила перестают быть видны визуально, и требуется сразу отметить, где конкретно они проходят. Иначе последующее закрепление материалов и элементов конструкции окажется очень сложным делом, граничащим с авантюрой. Над теплоизоляцией всегда расставляют пленку, проницаемую для водяного пара. Подсчет потребности в материалах для утепления производится на основе данных о внутреннем объеме помещения, но следует еще предусмотреть запас, чтобы перерасход при браке в работе и по другим причинам не повлиял на результат.
В качестве утеплителя можно применять еще и эковату. Преимущества ее очевидны, но все работы должны выполняться строго подготовленными бригадами, располагающими специальным оборудованием. О самостоятельном монтаже такого утепляющего слоя нечего и думать. Недостатком экологической разновидности ваты является ее состава. Ввиду наличия хлопьев целлюлозы материал легко воспламеняется. В качестве усилителя эффекта других вариантов теплозащиты применяют пенофол, а вот сам по себе он бывает необходим крайне редко.
Доборные элементы: установка
Даже когда на крыше уложено лицевое покрытие, это еще не значит, что все работы завершены.
Требуется монтировать доборные элементы, которые выполняют довольно разнообразные функции:
- делают края скатов упорядоченнее на вид;
- прикрывают внутренние и внешние ребра;
- изолируют пирог от просачивания осадков, пылинок и различных насекомых, мелких птичек.
При монтаже профнастила применяются разные доборные детали. Монтировать почти все из них приходится на последнем этапе работы над крышей, но отдельные виды нужно ставить перед укладкой листов. Все эти подробности стоит изучить заранее, чтобы не разрушить уже подготовленные конструкции и не перерабатывать их с нуля. Капельники полагается присоединять к стропилам по линии нижней карнизной полосы, причем до набивки обрешетки. Такие элементы являются обязательными в малоэтажных домах, не оборудуемых системами водостока.
Ендовы или разжелобки представляют собой вогнутые углы из стыкующихся плоскостей скатов. Именно в этих местах чаще всего возникают протечки крыши, поэтому при работе им нужно уделить повышенное внимание. Дно ендовы ставится до раскладки профиля на непрерывные обрешетки из досок. Ширина обрешетки должна составлять 0,6 м в обе стороны. Верхние планки по форме напоминают простой угол с тем же сечением, что и у донной детали. Выкладывают их после того, как профлист уложат и прикрепят.
Если крыша пологая, ендовы полагается покрыть мастикой, а на более крутых конструкциях под стальными уголками размещают гидроизоляционную полосу. Ширина этой полосы на 0,2 м превосходит ширину ставящейся детали, причем выход справа и слева должен быть одинаковым – по 100 мм. Планка примыкания, обводящая по периметру основание дымохода из кирпича, ставится примерно так же, как и ендова, она разделяется на две части. Нижние планки должны подстилаться гидроизоляционным ковром. Верхние кромки вводят в штрабы, глубина которых составляет приблизительно 15 мм.
Нижние обводки дымоходов проклеиваются уплотнителем, потом ставится покрытие , а когда уложат профнастил, пирог накрывают верхним обводом. Примыкания к стенам могут создаваться без двухслойной защиты металлом. Нижнюю планку просто заменяют наклеиваемой гидроизоляцией, которую ставят по стыковочной линии. Чтобы отделать значительную площадь, требуется класть планки с нахлестом от 0,1 м. Доборные элементы закрепляются над профнастилом в двух плоскостях.
Кровлю присоединяют саморезами величиной 0,19х0,48 см, их ставят с шагом 0,4 м. Карнизные планки ставятся только после монтажа конструкций, удерживающих водосточные желоба. При использовании коротких кронштейнов это требование не действует. Если планки еще не поставлены, торец оберегают вентиляционными лентами либо москитными сетками. Торцевые планки для профнастила прикрепляют к доскам на торцах, высокие ребра этих элементов выводятся над скатом точно на ту же отметку, что и профили.
На двускатную крышу со скатами в форме прямоугольника деревяшки приколачивают к торцам раньше, чем монтируют основное покрытие. Их роль заключается в формировании некоего бордюра по всему периметру, он сделает раскладку листов более точной. Торцевые доборы, представляющие угол с неодинаковой шириной полок, монтируют с перекрытием одной из полок конечной волны листа. Ребристая разновидность оснащена еще одним ребром, ориентированным по линии сгиба. Такая конструкция одновременно повышает прочность и эстетические характеристики деталей.
Коньковая планка неизменно используется на любой крыше со скатами. Она не только перекрывает «макушку» кровли механически, но и завершает визуальный образ сооружения в целом. Коньковые планки ставятся после размещения по всей линии монтажа вентилируемого уплотнителя, дублирующего рельеф крыши в этом месте. Обрешетка ставится сплошная, перекрываемая усиленной гидроизоляцией. Саморезами коньковые планки пришпиливают к выпуклым гофрам, шаг выставления крепежа может достигать 300 мм.
Независимо от типа снегозадержатели ставятся только на непрерывную обрешетку. Когда мансарда построена в виде нескольких ступеней, задерживать сходящий снег нужно для каждой из них по отдельности. Те же конструкции ставятся под входными группами и под окна. Доборы, останавливающие снежную массу, нужно расставлять в 350–500 мм от краев свесов, по прямой или по правилу шахматного порядка. Прикрепление обеспечивается при помощи саморезов с шайбами, повышающими плотность.
Иной подход практикуется на черепичной крыше. Там доборы делаются из глины; более того, их перечень существенно отличается. Есть коньки причудливых конфигураций, напоминающие лилию или даже орла. Есть узлы для вентиляционных систем. Нестандартные участки обшиваются элементами в форме букв Y, T, X. А также используются насадки, ребристые желобки, кровельные зонты, изготовляемые из различных видов металла.
При работе на фальцевой крыше, кроме монтажа ендовы, требуется повышенное внимание уделить коньковому узлу и точкам примыкания. Поскольку фальцевые конструкции могут набирать заряды статического электричества, использовать их без молниеотводов недопустимо. Выбор доборов для вальмовых и полувальмовых кровель определяется видом использованного конструкционного материала. Максимум сил нужно потратить на задержание снега и обеспечение полноценного стока воды. Водостоки и коньки обязательно оснащаются специальными заглушками.
Красивые примеры
При создании мансардных крыш для частных домов внимание уделяется не только их техническим характеристикам, но и внешней притягательности. На фото показана изящная мансардная кровля, покрытая красной черепицей. Ее строительство явно оказалось делом непростым – чего стоят хотя бы все геометрические изломы. Но результат, особенно дополняемый окном сложной конструкции, явно стоит затраченных усилий.
Полувальмовая крыша, блестящая в лучах солнца за счет металлического покрытия, смотрится очень хорошо. Четырехскатная конструкция не может считаться простой, но зато удалось сделать высокую мансарду с окнами, вытянутыми вверх. Часть заказчиков предпочитает варианты с балконом, а опытные строители знают, как удовлетворить этот запрос. Вот так может выглядеть каркасный дачный дом, из мансарды которого открыт выход на крытую площадку. Внешнее ограждение, выполненное из фигурных деревянных элементов, не только обеспечивает полную безопасность, но и придает строению в целом дополнительный шарм.
Вот альтернативное решение: балкон оборудован не на торце кровли, а в длинной ее плоскости. Благодаря этому удалось ценой сокращения ширины сделать конструкцию продолговатой. Выход наружу обеспечивают не двери, а поднимающиеся створки окон. Но окно балконного типа успешно выполняет свою функцию даже при заметно меньшей площади. На фото показана одна из таких систем, в которой использованы металлические перила по бокам, а во фронтальной плоскости поставлено высокопрочное стекло.
Полноценная вальмовая крыша может иметь очень причудливую геометрическую форму. Это не только множество скатов, но и изогнутые криволинейные поверхности. Высокая сложность работы и ее дороговизна оправдываются хорошей сочетаемостью с декоративными элементами стен и интересными оформительскими эффектами. Если нет желания идти на какие-то радикальные изыски, можно просто выбрать двухскатную конструкцию и реализовать ее максимально добротно. Это можно сделать со спокойной геометрией, при этом создав вполне комфортные условия для живущих на мансарде.
Об устройстве мансардной крыши смотрите в следующем видео.
Мансардная крыша своими руками построенная над домом позволяет увеличить общую жилую площадь с минимальными финансовыми вложениями. К числу наиболее популярных вариантов относится двухскатная ломаная крыша, технология монтажа которой не отличается сложностью.
Разработка проекта
«Сломав» кровельные скаты под различными углами, можно увеличить объем пространства под мансардной крышей. Ломаная конструкция, как и другой вид мансардной кровли, массивнее и тяжелее стандартной щипцовой крыши, что следует учитывать при оборудовании мансардного этажа в процессе реконструкции дома. Предварительно необходимо обследовать состояние фундамента и стен сооружения, чтобы определить, смогут ли они выдерживать повышенные нагрузки. Если устройство массивной мансардной конструкции планируется на этапе подготовки к строительству своими руками, это должно быть учтено при разработке проекта фундамента и стен дома.
К созданию проекта мансардной крыши следует отнестись внимательно, так как погрешности в расчетах или неправильно подобранные параметры элементов стропильной системы могут привести к повреждению самой крыши, а в некоторых случаях и стен дома, в процессе эксплуатации.
Разработку проекта мансардной крыши рекомендуется доверить профессионалам. Также есть возможность воспользоваться специальными компьютерными программами, с помощью которых выполняется расчет оптимального угла наклона крыши и других параметров. Все расчеты выполняются согласно документу СНиП «Нагрузки и воздействия».
При выборе проекта мансарды, строительство которой можно осуществить своими руками, в первую очередь необходимо обратить внимание на зависимость параметров помещения от угла наклона кровли. Жилое помещение должно иметь высоту более 2,2 метров. Если скаты крыши прямые, то угол их наклона серьезно влияет на ширину помещения.
Ломаная мансардная кровля позволяет максимально расширить помещение, обеспечив необходимую высоту потолков по всей его ширине. При этом боковые (нижние) стропила располагаются под углом около 60 градусов, а угол наклона верхних можно выбрать на свое усмотрение, исходя из эстетических предпочтений, а также снеговых и ветровых нагрузок, характерных для района строительства.
Кровельный пирог и другие элементы
Собираясь своими руками выполнить мансардную кровлю, необходимо предусмотреть в проекте использование тех или иных материалов для монтажа кровельного пирога. В их состав входит :
- гидроизоляция;
- пароизоляция;
- утеплитель;
- кровельный материал.
Выбор утеплителя влияет на такой параметр, как шаг стропил – в целях экономии теплоизоляционного материала рекомендуется располагать стропила таким образом, чтобы плита или мат плотно входили между ними. От выбора кровельного покрытия зависит тип обрешетки (сплошная или разреженная) и шаг разреженной обрешетки. Стоит отметить, что устройство крыши мансардного этажа предусматривает создание не только качественного утепления, но и эффективной вентиляции кровельной системы.
Материалы и инструменты
В целях обеспечения безопасности, строительство стропильной системы и кровли следует вести с использованием пожаробезопасных, экологичных материалов. Материалы из дерева обрабатываются средствами огнебиозащиты.
Для строительства стропильной системы частного дома своими руками потребуется :
- деревянный брус сечением от 50×100 мм;
- доска 150×50 мм;
- доска необрезная;
- гвозди 80, саморезы и другие крепежные элементы;
- проволока отожженная (диаметр 3-4 мм);
- уровень;
- отвес;
- рулетки;
- ножовки;
- топоры;
- молотки;
- острые ножи плотницкие.
Использование качественного инструмента упрощает и ускоряет монтаж деревянных конструкций своими руками. Инструкцию ведения работ пошагово можно найти на видео.
Устройство мауэрлата
В качестве основания стропильной системы мансардной крыши выступает мауэрлат, выполненный из бруса или мощной доски. Двухскатная крыша требует укладки мауэрлата на длинных стенах дома. Мауэрлат не только позволяет надежно закрепить нижнюю часть стропил, но и способствует равномерному распределению нагрузки при ее передаче на стены и фундамент строения.
Для закрепления мауэрлатной доски или бруса применяются металлические шпильки, закрепленные в монолитной бетонной балке, выполненной в верхней части стены, либо отожженная проволока, вмурованная в кирпичную кладку. При креплении мауэрлата к верхнему венцу деревянной стены применяются деревянные нагели. Устройство мауэрлата требует качественной гидроизоляции деревянного бруса. С этой целью может использоваться рубероид или другие прочные материалы с водоотталкивающими свойствами.
Монтаж мауэрлата необходим, если предполагается строительство своими руками каркаса крыши, стропила которой упираются в верхнюю часть стены скошенным торцом или специальным вырезом. В случае если запроектирована мансарда, ширина которой фактически соответствует ширине дома, стропила упираются нижним концом в вынесенные опоры. В качестве опор выступают мощные балки, уложенные поперек длинных стен. Число опор должно соответствовать числу стропильных пар. Балки крепятся к стенам аналогично мауэрлату, также используется гидроизоляция.
Мауэрлат или опорные балки должны надежно крепиться стенам, так как данные элементы предотвращают смещение крыши под сильными ветровыми нагрузками.
Возведение опорной конструкции

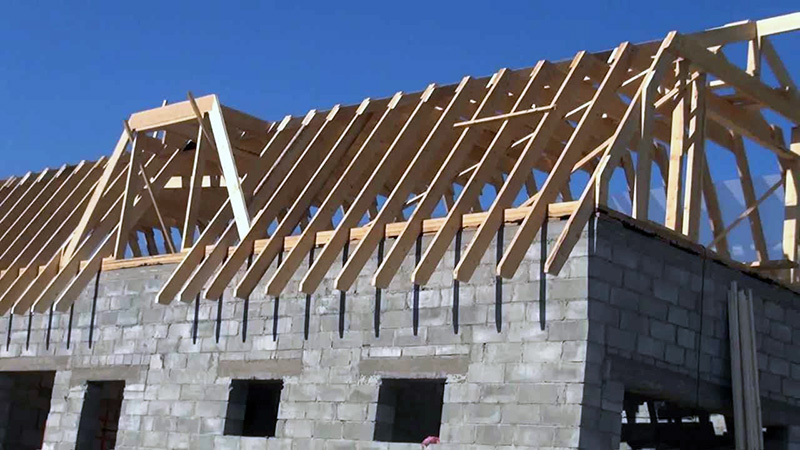

Устройство каркаса ломаной мансардной крыши начинается с укладки опор под стойки, которые должны располагаться строго симметрично относительно оси здания. Расстояние между опорами равняется ширине будущей мансарды. В первую очередь монтируются П-образные арки на фронтонах сооружения. Каждая арка состоит из двух опорных стоек, связанных перемычкой. Для изготовления стоек используется брус, сечение которого должно быть не меньше, чем сечение опоры под ним.
Стойки устанавливаются по отвесу, строго вертикально. К ним крепится перемычка, горизонтальность которой следует проверять в процессе монтажа. По размерам первой арки на другом фронте изготавливается вторая. Важно выполнить нивелировку конструкции. Между П-образными арками натягивается шнур, который должен быть расположен строго горизонтально. При необходимости одна из арок демонтируется и подгоняется точно под размер. Ориентируясь на натянутый шнур, следует установить остальные арки. Их количество и шаг зависит от запроектированного шага стропил, так как верхним концом каждое стропило крепится к соответствующей стойке. Это обеспечивает необходимую жесткость каркаса мансардной крыши.
Стойки П-образных арок могут крепиться к опоре металлическими скобами, гвоздями или шиповыми соединениями. Об основных способах соединений элементов стропильной конструкции можно узнать из видео инструкции. Чтобы обеспечить вертикальность стоек под нагрузкой, которую будет испытывать кровля в процессе эксплуатации, рекомендуется дополнительно установить раскосы. Арки в верхней части соединяются между собой перемычками параллельно длинным стенам дома.
Установка стропильных ног
Строительство своими руками ломаной кровли предполагает использование двух видов стропильных ног. Нижние стропила располагаются под очень острым углом, соединяя стойки с мауэрлатом или концами вынесенных поперечных опор. Верхняя двухскатная стропильная конструкция монтируется на арочную систему.
Перед монтажом нижних стропильных ног необходимо тщательно разметить на мауэрлате место их установки. Первыми монтируются крайние к фронтону стропила. Подрезка стропильных ног выполняется таким образом, чтобы срез верхнего края доски прилегал под требуемым углом к стойке, а нижний срез упирался в мауэрлат или вынесенную опору. Если по проекту мансардная кровля выполняется со свесами скатов, в нижней части стропильной ноги выполняется вырез специальной формы: горизонтальной частью выреза стропило опирается на опору. Крепится стропило гвоздями или скобами. Соединения ног с мауэрлатом или вынесенной опорой дополнительно рекомендуется укреплять обожженной проволокой диаметром 3-4 мм. По аналогичной схеме устанавливаются все нижние стропила.
Если строим дом, длина которого превышает 8 метров, рекомендуется установка стропильной системы с коньковым брусом. Такое устройство позволяет равномерно распределить нагрузку на весь каркас. В этом случае по центру фронтонов устанавливаются стойки, вертикальность которых проверяется отвесом, на них строго горизонтально монтируется коньковый брус. Важно правильно определить высоту расположения конька, так как от этого напрямую зависит угол наклона верхних стропил. Стропильные ноги упираются верхними срезанными торцами в коньковый брус, нижними - в опорную арочную конструкцию.
Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию. Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой.
На последнем этапе создания кровельной конструкции своими руками выполняется монтаж обрешетки, укладка гидроизоляции, создание вентиляционного просвета, монтаж кровельного покрытия. Изнутри крепится теплоизоляция и пароизоляция, крепится обшивка. На видео можно подробно ознакомиться с технологией работ.
Устройство мансарды в индивидуальном доме – довольно распространенное явление. Этот способ строительства позволяет уменьшить себестоимость квадратного метра и создать довольно интересное помещение в подкровельном пространстве. Чтобы правильно выполнить устройство мансардного этажа, необходимо изучить основные требования к нему и выбрать верный тип кровли и ее ската.
Что такое мансарда
Согласно нормативным документам мансардный этаж – это объем под кровлей, который используется для размещения жилых и подсобных помещений. При этом высота наружных стен должна составлять не более 1,5 м в общем случае, иначе пространство будет считаться полноценным жилым этажом.
Мансарда своими руками – это выгодно как при строительстве, так и при эксплуатации частного дома. В первом случае снижаются затраты за счет того, что уменьшается высота вертикальных ограждающих конструкций. Кровля берет на себя эту функцию не переставая выполнять свое первоначальное предназначение.
Мансарда – это подкровельное помещение, которое можно обустроить под отдельную комнату для проживания
При эксплуатации снижение затрат может заключаться в следующем:
- Уменьшается отапливаемого объема помещений , следственно происходит снижение затрат на отопление, которые являются внушительной статьей расходов на коммунальные услуги.
- После завершения строительства дом должны обмерять специалисты из БТИ , после чего выдается паспорт объекта. Именно исходя из приведенных в нем значений площади начисляются налоги и происходит оплата коммунальных услуг (при условии подключения к централизованным системам и отсутствии приборов учета, что сейчас практически не встречается). Площадь марсардного этажа включается в площадь всего дома с коэффициентами 0,7 или 0,8 в зависимости от высоты наружной стены и угла наклона кровли, что позволяет существенно экономить в течении всего срока эксплуатации объекта.
Подготовительный этап
Начать строительство стоит с разработки проекта или схем, на которых будет нарисована будущая конструкция. Чаще всего кровля, которая применяется для мансардного этажа – двухскатная, но возможно использование и вальмовой четырех скатной. Двухскатная конструкция позволяет предусмотреть во фронтонах полноценные окна.

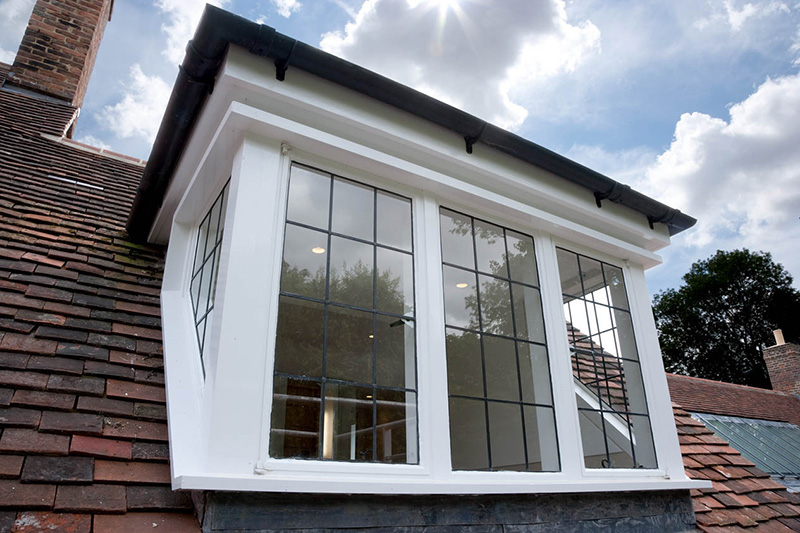

В случае применения вальмы для освещения помещений возможно установить только мансардные оконные проемы. Такой вариант может стать более трудоемким в плане установки элементов крыши и разработки внутренних интерьеров. Снижение затрат при вальмовой кровле достигается за счет отсутствия фронтонов (особенно экономия будет заметна в кирпичном доме, где достаточно велика стоимость материалов и самих работ по монтажу стеновых ограждений).
Строительство мансарды своими руками начинается с определения геометрических размеров и форм кровли . Ранее уже говорилось о выборе типа стропильной системы дома (двускатная, вальмовая), после чего нужно будет определиться с тем, будет скат прямым или ломаным. Ломаная конструкция имеет такие недостатки как повышение стоимости и трудоемкости. Ее применение обосновано необходимостью увеличения высоты помещения за счет изменения угла наклона кровли.
На стадии проектирования определяют оптимальный уклон кровли. Его выбор зависит от эргономических соображений и используемого кровельного материала, который накладывает ограничения.
Перед тем как сделать мансарду, необходимо также рассчитать все ее несущие элементы на прочность и изгиб, подобрать состав пирога кровли, выполнить теплотехнические расчеты и определиться с материалами. Об этом далее подробно.
Основные несущие элементы
Конструкция включает в себя следующие составляющие:
- Стропильные ноги , которые передают нагрузку от веса кровельного покрытия и стена на стены дома. Сечение подбирается в зависимости от угла наклона, пролета, шага и расчетной нагрузки. Правильно выполнить подробный расчет может профессионал. Для частного строительства можно использовать примерные значения, при этом лучше всего предусмотреть небольшой запас.

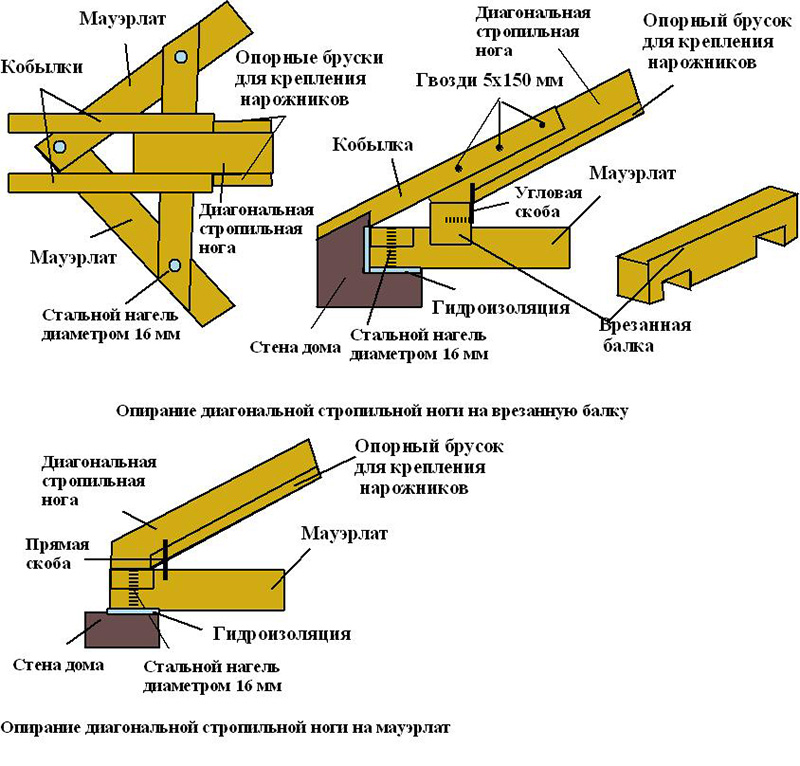

- Нарожники – это стропильные ноги, которые с одной или обеих сторон опираются на накосные. Сечение рассчитывается так же, как и для стропил.
- Накосные ноги – конструкция, которая используется в вальмовой крыше. Этот элемент служит опорой для нарожников. Сечение принимают в зависимости от нагрузки и пролета, оно в любом случае должно быть больше, чем у стропильных ног.
- Мауэрлат – элемент, который служит опорой для стопил и передает нагрузку от кровли на стены, равномерно распределяя ее. Правильно будет выбрать сечение с размерами 100 на 100 или 150 на 150 в зависимости от сложности объекта. Монтаж мауэрлата не производится при строительстве каркасных и деревянных домов, поскольку в этом случае в его роль играем верхний венец стен или обвязка.
- Ригель – брус, который также является опорой для стропил, но уже в верхней части. Ригель устанавливается в коньке кровли или на изломе ската, в случае ломаной конструкции. Сечение следует принимать в зависимости от условий, в качестве рекомендуемого значения можно привести размеры 200 на 200 мм.
- Подкосы, стойки, схватки – дополнительные элементы для раскрепления элементов. Применяются для уменьшения сечения несущих конструкций. Их сечение чаще всего выбирается конструктивно. При этом важно учитывать удобство выполнения соединений.
Мансардная крыша своими руками должна возводится начиная именно с подбора сечений всех элементов каркаса кровли. Материал для изготовления выбирается с учетом следующих условий:
- древесина должна быть хвойных пород (сосна, ель, лиственница);
- сорт материала – первый или второй;
- влажность не более 15%.
Обязательно перед началом строительства следует обработать все доски и бруски антисептическими составами.
Теплотехнические расчеты
Чтобы сохранить тепло в доме потребуется подобрать толщину утеплителя. Чаще всего для мансардных помещений применяется минеральная вата (чаще в плитах, чем в матах). Возможно также использование пенополиуретановой пены, пенопласта, экструдированного пенополистирола и эковаты. Определив, из чего делать теплоизоляционный слой, подбирают его толщину. При этом важно учитывать высоту стропил. Она всегда должна быть равна или больше толщине теплоизоляции. Для минеральной ваты потребуется также обеспечить вентиляционный зазор толщиной 50 мм между верхней поверхностью теплоизолятора и кровельным покрытием. Если сечение стропил получается небольшим, то чтобы выполнить это требование производят монтаж контробрешетки.
Перед тем как построить мансардную крышу своими руками рассчитать ее по теплотехнике можно вручную, руководствуясь СП «Тепловая защита зданий». Но лучше обратится за помощью к специальным программам. Чтобы правильно посчитать толщину в программе «Теремок» (имеется в свободном доступе в сети), нужно знать теплопроводность утеплителя и район строительства дома, остальное программа найдет сама.
Мансардная крыша своими руками отличается от обычной скатной кровли лишь наличием теплоизоляции. В пирог также добавляются еще слои для защиты утеплителя. Приведенная ниже пошаговая инструкция позволит правильно выполнить монтаж элементов мансардной крыши.
Порядок действий такой:
- крепление мауэрлата к стене;
- установка стропил и системы подкосов и стоек;
- монтаж гидроизоляции и ветрозащиты;
- обрешетка;
- кровельное покрытие;
- утепление;
- нижняя обшивка.
Сборка каркаса кровли
Начинается монтаж с мауэрлата. Он укладывается на внутреннюю грант наружной стены. Крепление зависит от материала несущих стен, но в общем случае может выполняться несколькими способами:
- на скобы;
- на шпильки;
- на анкера.
Для непрочных материалов стен дома, таких как газобетон и пенобетон, по обрезу выполняют монолитный пояс, который предотвратит разрушение стен. Для деревянных и каркасных домов мауэрлат не предусматривается.
Далее необходимо выполнить монтаж ригелей, если они предусмотрены. После того как уложены опорные конструкции, раскладывают стропильные ноги. Крепление стропил к мауэрлату может быть жестким и шарнирным. Лучше делать его с применением врубки и фиксацией металлическими уголками по обеим сторонам.

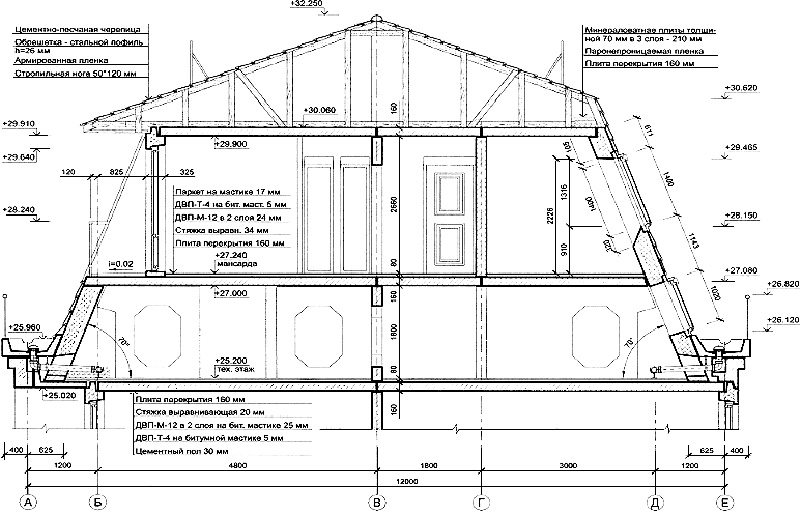

Это достаточно старый альбом, поэтому на всех чертежах в нем в качестве крепежей использованы гвозди. Их лучше заменить на шпильки.Конструкция кровли дома в этом нормативном документе показана очень подробно, поэтом у рекомендуется ознакомиться с ним перед началом работ.
Перед тем как начать монтаж утеплителя в доме, необходимо обеспечить его защиту от негативных воздействий окружающей среды. Для этого расстилают по поверхности влаговетрозащитную мембрану и закрепляют обрешетку. После этого монтируют кровельное покрытие с учетом рекомендаций для выбранного материала. Например, для битумной черепицы нужна сплошная обрешетка, которая чаще всего делается из влагостойкой фанеры.
Монтаж теплоизоляции
Чтобы выполнить утепление дома, нужно установить утеплитель без зазоров и щелей. Для минеральной ваты будет проще выполнять установку, если между стропилами в чистоте расстояние 580 или 1180 мм. Это позволит уложить материал с небольшим распором, который предотвратит появление трещин.
При применении пенополистирола расстояние между плитами и стропилами заполняется герметиком или монтажной пеной.
После укладки утеплителя нужно закрепить к нему снизу пароизоляцию. После этого монтируют нижнюю обрешетку и обшивку потолка. Для мансарды лучше всего подойдет обшивка двумя слоями гипсокартона толщиной 12,5 мм по каркасу с последующей отделкой.
В последнее время наблюдается возвращение к применению различных архитектурных элементов, которые были незаслуженно забыты в эпоху индустриального строительства. Снова можно встретить эркеры, мезонины, мансарды, которые делают экстерьер дома более интересным, и при сравнительно небольших затратах позволяют увеличить внутреннее пространство. Например, стропильная система мансардной крыши 8х10 увеличит затраты примерно на 4500 долларов, при этом позволит добавить к площади дома 60-65 м 2 полезной площади.
Виды стропильных систем мансардной крыши
На практике применяется несколько видов стропильных систем для мансарды. Их классифицируют по типу и форме крыши: двух-, трех- и четырехскатные, вальмовые и полувальмовые, ломаные. Наиболее простой вариант – это двухскатная стропильная система мансарды. Ее преимущество – простая и надежная конструкция, способная выдерживать большие нагрузки. При этом имеются и недостатки – простая форма не позволяет создать интересный дизайн, что, впрочем, компенсируется добавлением декоративных элементов. Более существенен другой недостаток – ограниченное внутреннее пространство, которое существенно меньше, чем в случае с ломаной крышей.
Идея Избавиться от недостатка площади можно, построив полумансарду – то есть, помещение с боковыми стенами 1,5-1,8 метров в высоту. Это позволит увеличить внутренний объем при сохранении преимуществ конструкции двускатной крыши.На чертеже представлен пример устройства мансардной крыши по типу полумансарды со стенами 1,8 м в высоту
Наиболее интересной с архитектурной точки зрения является стропильная система ломаной мансардной крыши. Она позволяет проявить фантазию, разумеется, при условии соблюдения строительных норм и, прежде всего, прочностных характеристик. Такая конструкция может иметь правильную и ассиметричную форму. Конфигурация выбирается исходя из особенностей дома и планировки внутреннего пространства мансарды. В некоторых случаях стропильная система мансардной крыши позволяет создать достаточно интересное внутреннее пространство, особенно если имеется возможность спланировать второй свет или антресоли. Важно максимально полно и эффективно использовать объем – это непростая, но очень интересная задача, которая позволяет при сравнительно небольших затратах увеличить полезную площадь и сделать дом более комфортным.
Совет Поскольку в местах примыкания пола мансарды к крыше пространство ограничено, тут целесообразно организовывать места хранения, устанавливать мебель, прокладывать инженерные коммуникации.Места у стен мансарды лучше всего использовать для установки удобных шкафчиков, полок и встроенной мебели
Элементы и узлы стропильных систем мансардной крыши
Стропильная система – это основа крыши, ее скелет, на который монтируют кровельный пирог и внутреннюю обшивку мансарды. Нередко ее используют в качестве основы при прокладке инженерных систем и коммуникаций. В свою очередь стропильная система мансардной крыши состоит из составных узлов и элементов, совокупность и взаимное расположение которых обеспечивает передачу ветровых и снеговых нагрузок с кровли на несущие стены здания:
- стропила (висячие и наслонные);
- мауэрлат;
- прогоны (коньковые и боковые);
- связующие элементы (подкосы, распорки, диагональные связи).
Нагрузки, действующие на стропильные конструкции мансардных крыш, достаточно велики и в среднем достигают 200 кг/м 2 . Впрочем, в каждом конкретном случае это определяется, исходя из особенностей конструкции кровли, а так же имеющихся в данном районе ветровых и снеговых нагрузок. В любом случае, стропила должны гарантированно выдерживать эти нагрузки и иметь необходимый запас прочности, способный противостоять очень сильному ветру или обильному снегопаду.
При расчете нагрузки на стропильную систему очень важно учитывать вероятное количество осадков и силу ветра

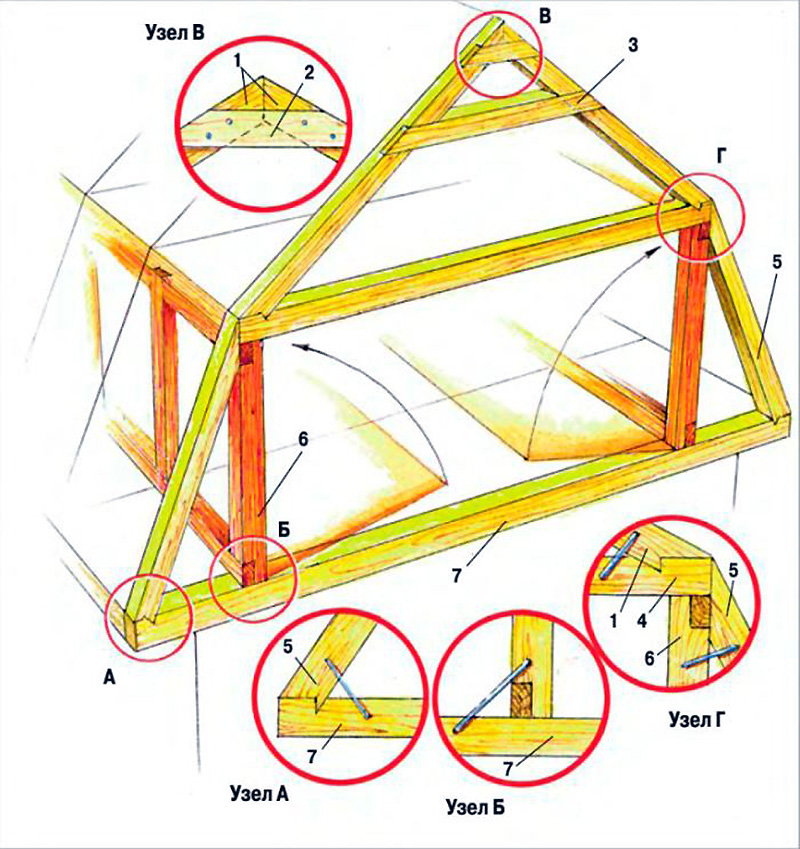

Параметры и основные узлы стропильной системы мансардной крыши определяются расчетами. Расчеты позволяют определить длину, профиль и сечение каждого элемента конструкции и особенности сопряжения деталей между собой. От прочности соединения узлов стропильной системы мансардной крыши в значительной степени зависит прочность всей конструкции. Наиболее распространенные типы соединений: шпунтованное, шурупное, болтовое и сварное. Выбор типа соединения зависит от расчетных нагрузок, используемого материала и особенностей конструкции.
Расчет и чертеж стропильной системы мансардной крыши
Выбрав тип, и определив , необходимо выполнить расчёт стропильной системы мансардной крыши. При этом надо учитывать, что стропила не только обеспечивают прочность и надежность кровли, но и формпируют внутреннее пространство мансарды. Допускается, что часть площади будет иметь небольшую высоту потолка. Там, как правило, располагают мебель, или используют для организации мест хранения. Не смотря на некоторые ограничения, внутреннее пространство должно быть достаточно просторным и не вызывать дискомфорта.
Первый этап проектирования – выбор схемы стропильной системы мансардной крыши. В схеме определяется тип и расположение элементов стропильной системы. В частности, определяется тип стропил: наслонные или висячие. Отличие между этими элементами в следующем: наслонные стропила на мансардном этаже опираются на боковые стены или иные опоры. Висячие стропила образуют единую, жестко связанную между собой конструкцию. В зависимости от ширины пролета, схема стропильной системы мансардной крыши может быть усилена дополнительными связями.

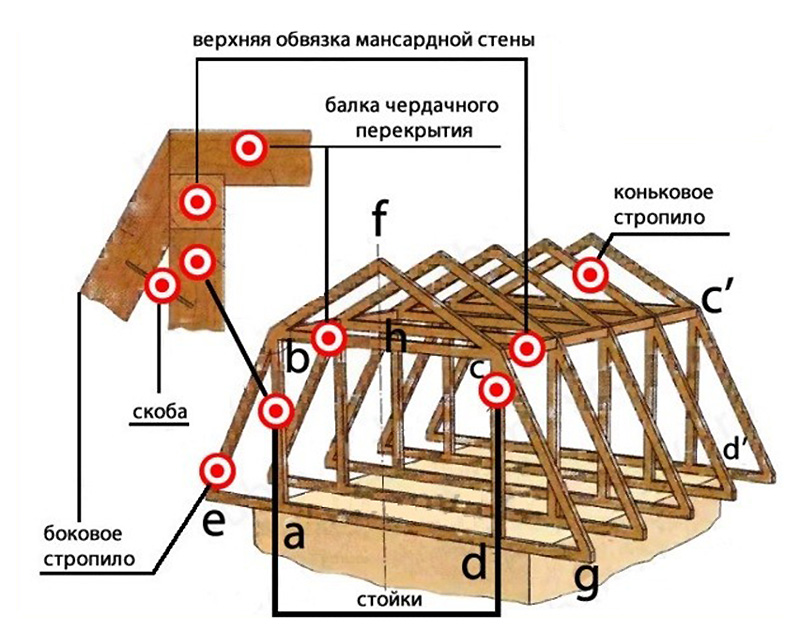

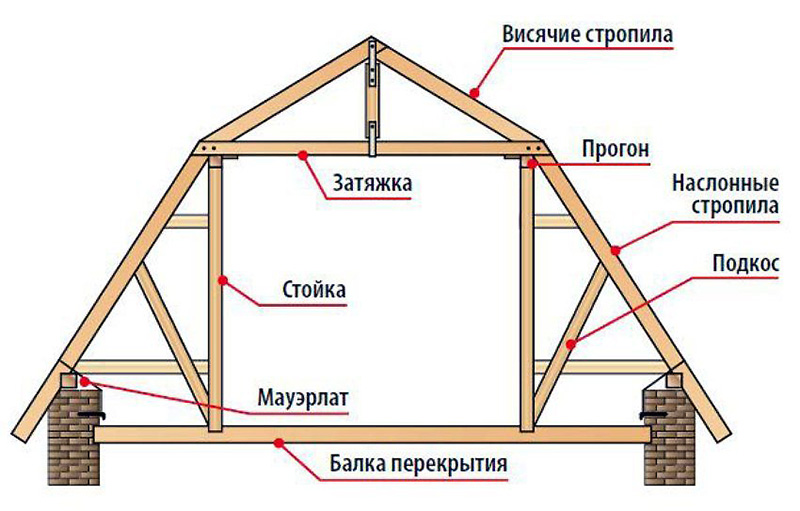

На схеме показаны основные элементы и части стропильной системы мансардной крыши и их взаимное расположение
Далее необходимо выполнить расчеты, в которых учитывают ветровые и снеговые нагрузки, которые будут действовать на кровлю. От этих параметров зависит материал, сечение и расстояние между стропилами мансардной крыши. Рекомендуется применять так называемый «запас прочности». Это означает, что полученный результат необходимо умножить на повышающий коэффициент, тем самым гарантируя повышенную надежность стропильной системы мансарды. С учетом особенностей эксплуатации величина этого коэффициента принимается от 1,5 до 3.
Важно При проведении расчетов необходимо учитывать вес кровельной системы. В частности, при использовании керамической черепицы сечение бруса для стропил должно быть не менее 70х150 мм, при шаге, равном 0,5 м.Достаточно часто стропильная система мансардной крыши создается из деревянных конструкций. Рекомендуется выбирать древесину, обладающую высокой прочностью и при этом минимально подверженную гниению. Оптимальным вариантом можно считать лиственницу, впрочем, возможно использование и более дешевой древесины с достаточной прочностью. В этом случае необходима более тщательная обработка антисептическими составами. Желательно, чтобы эти составы имели и огнезащитные компоненты.
Стропила мансардной крыши необходимо обработать специальным антисептиком, препятствующим гниению древесины
Однако не всегда возможно применить дерево для изготовления стропил. При больших нагрузках требуется применение бруса с большим профилем сечения, либо существенное уменьшение расстояния между элементами. Это приводит к значительному утяжелению всей конструкции мансардной крыши и, как следствие, к необходимости увеличения несущей способности стен мансарды. В этом случае нередко используют металлические стропила мансардных крыш.
Результаты расчетов отражаются в чертежах, где указываются все проектные решения, принятые для данной стропильной системы мансарды. Если работа выполняется самостоятельно, то допускается вместо подробного чертежа разработать упрощенный эскиз стропильной системы мансардной крыши. При этом эскиз должен иметь все сведения и параметры, необходимые для сборки и установки стропил.
Пример схематического чертежа мансардной стропильной системы с указанием основных параметров и расстояний
Устройство стропильной системы мансарды на примере двухскатной крыши
Устройство стропильной системы мансардной крыши зависит от типа кровли, выбранного для проекта дома. Наиболее простой, и в то же время надежной и эффективной можно считать классическую двускатную крышу. Конечно, она выглядит просто, по сравнению со сложными, ломаными кровлями, но в то же время содержит многие основные элементы и части, характерные для всех типов стропильных систем мансардной крыши.
Стропильная система двускатной мансардной крыши состоит из нескольких основных частей и элементов. В общем случае это:
- Линейные части и элементы — балки, колонны, стержневые системы;
- Плоскостные части и элементы — плиты, панели, настилы;
- Пространственные части и элементы — оболочки, своды, объёмные элементы.
На практике используются не все части и элементы стропильной системы мансардной крыши. В частности, для двухскатной кровли используют стропильные ноги, ригели, связи, подкосы и распорки. Их размеры и взаимное расположение определяется при проектировании. В сборе все эти элементы образуют ферму стропильной системы мансардной крыши.
Шесть примеров устройства стропильной фермы с указанием высоты конька и расположения стропил
Ферма является важнейшей частью стропильной системы мансардной крыши. Количество ферм зависит от длины фасада и выбранного шага установки. Тип фермы и шаг установки – взаимосвязанные величины, чем сложнее и прочнее пространственная конструкция элемента, тем больший шаг можно применять при установке. В свою очередь важным элементом фермы являются стропила для мансарды, или, как их еще называют, стропильные ноги.
Стропильные ноги – важнейший элемент фермы, от расстояния между которыми зависит устойчивость крыши
Достаточно подробно рассказывает о стропильной системе мансардной крыши видео, приложенное к статье. Из него вы узнаете обо всех тонкостях устройства стропильной системы и выполнения монтажных работ. Рассмотрены варианты кровельных систем от простой двухскатной до более сложной – ломаной. Следуя указаниям и рекомендациям, имеющимся в видео инструкции, даже начинающий мастер способен разобраться в особенности этой работы и выполнить ее самостоятельно.
Монтаж стропильной системы крыши мансарды
Работы по установке стропил мансардной крыши еще называют стропиловкой. Это совокупность работ по разметке и установке стропил. При этом также выполняются работы по выведению горизонтали конька и торцовке фронтона. Выполнить стропиловку можно и своими руками. Хорошим пособием для этого может стать видео инструкция, расположенная ниже.
Монтаж стропильной системы мансардной крыши имеет немало особенностей, многие из которых неизвестны начинающим мастерам. Установку каркаса необходимо производить на гидро- и теплоизоляционный материал. Это увеличивает срок эксплуатации и уменьшает тепловые потери. Еще одна распространенная ошибка – покрытие элементов защитными составами после их установки. Обработку антисептиком необходимо выполнять до начала монтажа, тогда вся поверхность окажется обработанной, и стропила прослужат дольше.
Мастеру на заметку Древесина для стропильных работ должна быть предварительно высушена, ее оптимальная влажность составляет примерно 18%.Качеству крепления стропильной системы мансардной крыши необходимо уделить особое внимание. Можно правильно выполнить , приобрести качественные материалы и профессиональный инструмент, но если соединение деталей стропильной системы выполнено некачественно, то через некоторое время потребуется капитальный ремонт. Выбор крепежа – отдельный раздел проекта, в котором определяется длина и диаметр метизов.
Для сборки стропил мансардной крыши необходимо использовать оцинкованный крепеж нужного размера. Попытка сэкономить на крепеже не дает существенного результата, зато способствует возникновению серьезных проблем при эксплуатации. Расстояние между крепежными элементами выбирается пропорционально их размерам. Шаг крепежа не должен быть очень маленьким, чтобы не снизить прочностные характеристики самой детали.
Установка стропильной конструкции двухскатной мансардной крыши деревянного загородного дома
Первую ферму монтируют с одного из торцов, поверяя при этом правильность установки по вертикали и горизонтали. Затем, с другого торца, монтируют вторую ферму, и также выверяют ее вертикальность и горизонтальность. Между фермами параллельно натягивают два строительных шнура, которые будут являться ориентиром для установки промежуточных стропил мансардной крыши.
Совет Для временной фиксации ферм можно использовать подкосы, изготовленные из некондиционных пиломатериалов или обрезков.После того, как все фермы будут установлены на своих местах, приступают к монтажу боковых и коньковых прогонов. Собрав стропильную систему мансардной крыши, можно переходить к другим видам работ: заполнению и обшивке фронтонов, устройству кровельного пирога, тепло- и звукоизоляции, внутренней обшивке и отделке.
Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.
Особенности мансарды
Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.
Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

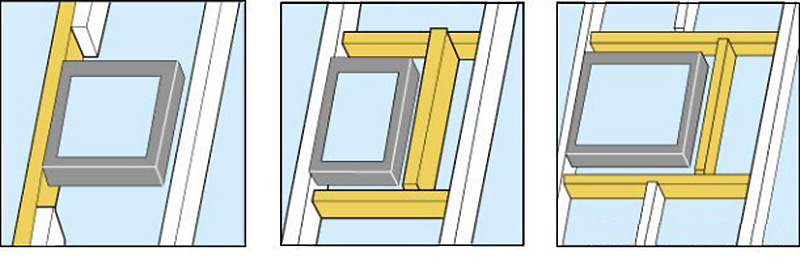

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.
Преимущества установки мансардного окна наклонного типа:
- Большой поток естественного света, сглаживающий светотени;
- Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
- Простая установка, посильная самому хозяину.
Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.
При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.
Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.
Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.
Стропильная система мансарды
В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.
Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.
Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.
СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.
При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.
Схемы ломаных крыш
Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.
Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.
Как рассчитать крышу ломанного типа
Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.
Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.
Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.
Монтаж мансардной крыши
Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.
Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм .
Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.
Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:
- Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
- Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.
