Материалы для изготовления Левитрона
Итак, нам понадобится для изготовления игрушки три магнита в форме колец, обладающие достаточной мощностью. Вполне подойдут для нашей цели магниты из низкочастотных динамиков, срок службы которых давно истек.Для того чтобы сделать волчок, будет нужен неодимный магнит. Взять его можно из динамика, на котором имеется надпись«Neodium transducer». Применяются подобные динамики в сотовых. Самый сильный постоянный магнит сегодня – это неодимный, созданный из сплава, в который входят неодим, бор и железо. Высокая температура негативно повлияет на него, поэтому этот магнит следует беречь от нагревания. Итак, магнит из сотового телефона может оказаться двух видов – в виде круглой пластинки или же в виде кольца. Кольцевой магнит одевается на сам волчок строго по центру, а магнит в форме таблетки приклеивается на ось волчка снизу. Материалом для самого волчка должен служить легкий материал, такой как композит или пластмасса.
Настройка левитрона
К настройке следует подойти с особой скрупулезностью, ведь эта часть работы имеет решающее значение и является наиболее трудоемкой. Кольцевые магниты должны быть соединены между собой разнополярными сторонами. Сверху на них следует установить пластину (не из металла) толщиной до 1 см. Волчок аккуратно будет установлен в основание левитрона – центр магнита. Если Вы заметили, что волчок отклоняется в сторону, значит, магнит нужно заменить на другой, с большим диаметром.Чтобы запустить волчок, понадобятся еще несколько элементов, с помощью которых можно будет регулировать толщину платформы, чтобы достичь нормального вращения волчка. Нам понадобится пластика из оргстекла с бумажными листами. Если волчок крутится нормально, начинаем плавно приподнимать платформу, пока он не взлетит вверх.
Если наш волчок подлетает с излишней стремительностью, следует увеличить его вес. Если же он отклоняется в одну сторону, то исправить ситуацию можно, подложив бумажные листы под противоположную. Эти действия позволяют настроить основу нашей игрушки, так чтобы она находилась четко на уровне моря.
И видео с левитронами…
.
В этой статье Константин, мастерская How-todo, покажет нам как сделать левитрон.
Итак, левитрон. Принцип работы данной приблуды прост, как саморез. Электромагнитом поднимаем в воздух кусочек некоего магнитного материала. Для создания эффекта парения, электромагнит включаем и выключаем с большой частотой.
То-есть, как-бы поднимаем и бросаем магнитный образец.
Схема такого устройства на удивление проста, и повторить его не составляет сложностей. Вот, собственно, схема.
Нужные нам материалы и компоненты.
Светодиод любого цвета, он не обязателен.
Транзистор IRFZ44N, подойдет практически любой похожий по параметрам полевик.
Диод, здесь автор использует HER207, с тем же успехом будет работать какой-нибудь 1N4007.
Резисторы на 1 кОм и 330Ом (последний не обязателен).
Датчик холла, у меня это A3144 его тоже можно заменить на похожий.
Медный намоточный эмалированный провод диаметром 0,3 0,4 мм, метров 20. У автора провод 0,36 мм.
Неодимовый магнитик типа таблетки, размером 5 на 1 мм, тоже не особо принципиально, в пределах разумного.
В качестве источника питания подойдет ненужный пятивольтовый зарядник от телефона.
Клей, бумага, паяльник припой... стандартный набор паяльщика.
Давайте перейдем к сборке. Для начала необходимо сделать картонную катушку для корпуса будущего электромагнита.
Параметры катушки следующие:
6 мм диаметр внутренней втулки, ширина слоя намотки приблизительно 23 мм и диаметр щечек, с запасом, около 25 мм.
Как видите, Константин соорудил корпус для катушки из картонки и обрезка тетрадного листа, хорошенько смазав их суперклеем.
Закрепим начало провода в каркасе, наберемся терпения и начинаем накручивать примерно 550 витков.
Направление намотки не имеет значения. Можно даже намотать в навал, но это не наш метод.
Наматываем 12 слоев, виток к витку, изолируя каждый слой изолентой.
Потратив часа полтора, закрепляем конец провода и откладываем катушку.

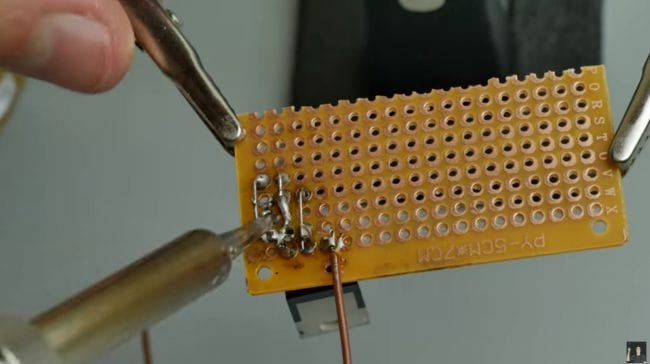

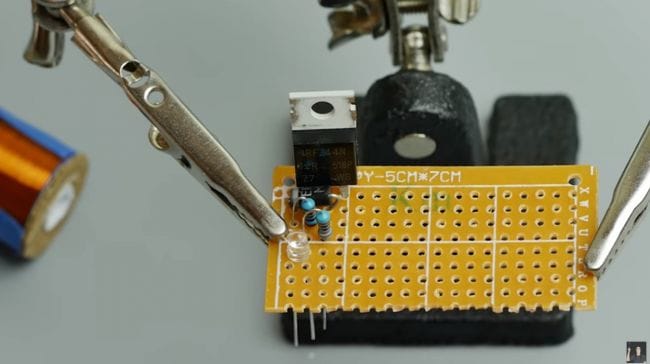

Приступаем к пайке, все согласно схемы, без каких-либо отличий.
Выводы Датчика Холла удлинняем проводками и изолируем термоусадкой, ведь его необходимо расположить внутри катушки.
Собственно все, остается только настроить, для этого устанавливаем датчик Холла внутри катушки и фиксируем подручными средствами.
Подвешиваем катушку, подаём питание.
Поднеся магнит чувствуем, что он притягивается или отталкивается, в зависимости от полярности.
На некотором расстоянии магнит пытается зависнуть, но на длительное время не зависает.
Изучаем документацию на датчик, где специально в картинках показано, с какой стороны у него чувствительная зона.
Вынимаем его и сгибаем таким образом, чтобы плоская сторона с надписями оказалась в итоге параллельно земле.
Запихиваем обратно, на этот раз все значительно лучше.
Но до сих пор не парит.
Проблема заключается в форме магнита, а именно - плоская форма "таблетки".
Не самая удачная, которую можно придумать для левитации. Достаточно всего лишь сместить центр тяжести вниз. Организуем это при помощи куска толстой бумажки.
Кстати, перед приклеиванием противовеса, не забудьте сначала посмотреть с какой стороны магнит притягивается к катушке.
Собственного теперь все более-менее работает, остается только отцентровать и закрепить датчик.
Слово «левитация» происходит от английского «levitate» - парить, подниматься в воздух. То есть левитация — это преодоление объектом гравитации, когда он парит и не касается опоры, не отталкиваясь при этом от воздуха, не используя реактивную тягу. С точки зрения физики, левитация — это устойчивое положение объекта в гравитационном поле, когда сила тяжести скомпенсирована и имеет место возвращающая сила, обеспечивающая объекту устойчивость в пространстве.
В частности магнитная левитация — это технология подъёма объекта с помощью магнитного поля, когда для компенсации ускорения свободного падения или любых других ускорений используется магнитное действие на объект. Именно о магнитной левитации и пойдет речь в данной статье.
Магнитное удержание объекта в состоянии устойчивого равновесия можно реализовать несколькими способами. Каждый из способов имеет свои особенности, и к каждому можно предъявить претензии, вроде «это не настоящая левитация!», и так оно на самом деле и будет. Настоящая левитация в чистом виде недостижима.
Так, теорема Ирншоу доказывает, что, используя только ферромагнетики, невозможно устойчиво удерживать объект в гравитационном поле. Но несмотря на это, с помощью сервомеханизмов, диамагнетиков, сверхпроводников и систем с вихревыми токами возможно достичь подобие левитации, когда какой-нибудь механизм помогает объекту сохранять равновесие, когда тот поднят над опорой магнитной силой. Однако обо всем по порядку.
Электромагнитная левитация с системой слежения
Применив схему на базе электромагнита и фотореле можно заставить левитировать небольшие металлические предметы. Предмет будет парить в воздухе на некотором расстоянии от неподвижно закрепленного на стойке электромагнита. Электромагнит получает питание, пока фотоэлемент, закрепленный в стойке, не затенен парящим предметом, пока на него попадает достаточно света от неподвижно закрепленного контрольного источника, это значит, что объект нужно притянуть.
Когда объект достаточно приподнят, электромагнит отключается, поскольку в этом момент тень от перемещенного в пространстве объекта падает на фотоэлемент, перекрывая свет источника. Объект начинает падать, но упасть не успевает, так как снова включился электромагнит. Так, отрегулировав чувствительность фотореле, можно добиться эффекта, при котором объект будет как-бы висеть на одном месте в воздухе.
На самом деле объект непрерывно то падает, то вновь немного приподнимается электромагнитном. Получается иллюзия левитации. На этом принципе основана работа «левитирующих глобусов» - довольно необычных сувениров, где к глобусу прикреплена магнитная пластина, с которой и взаимодействует электромагнит, скрытый в подставке.
Графитовый грифель от простого карандаша является диамагнетиком, то есть веществом, которое намагничивается против внешнего магнитного поля. В определенных условиях происходит полное вытеснение магнитного поля из материала диамагнетика, например графитовый грифель обладает высокой магнитной восприимчивостью, и начинает парить над неодимовыми магнитами даже при комнатной температуре.
Для устойчивости эффекта магниты следует собрать в шахматном порядке (полюса магнитов), тогда графитовый стержень не выскользнет из «магнитной ловушки» и будет левитировать.
Редкоземельный магнит с индукцией всего 1 Тл может висеть между пластинами висмута, а в магнитном поле с индукцией 11 Тл можно между пальцами стабилизировать «левитацию» маленького неодимового магнита, поскольку руки человека являются диамагнетиком, как и вода.
Известен достаточно широко распространенный опыт с левитирующей лягушкой. Животное аккуратно помещают над магнитом, который создает магнитную индукцию больше 16 Тл и лягушка, демонстрируя диамагнитные свойства, фактически зависает в воздухе на небольшом расстоянии от магнита.
Пластина из оксида иттрия-бария-меди охлаждается до температуры жидкого азота. В этих условиях пластина . Если теперь положить неодимовый магнит на подставку над пластиной, а затем подставку из под магнита вытащить, то магнит зависнет в воздухе — будет левитировать.
Даже небольшой магнитной индукции порядка 1 мТл достаточно чтобы магнит, будучи положен на пластину, приподнялся над охлажденным высокотемпературным сверхпроводником на несколько миллиметров. Чем выше индукция магнита — тем выше он поднимется.
Дело здесь в том, что одно из свойств сверхпроводника — выталкивание магнитного поля из сверхпроводящей фазы, и магнит, отталкиваясь от этого магнитного поля противоположного направления как-бы всплывает и продолжает парить над охлажденным сверхпроводником до тех пор, пока он не выйдет из сверхпроводящего состояния.
Вихревые токи (токи Фуко), наводимые переменными магнитными полями в массивных проводниках также способны удерживать предметы в левитирующем состоянии. Например катушка с переменным током может левитировать над замкнутым кольцом из алюминия, а алюминиевый диск будет парить над катушкой с переменным током.
Объяснение здесь такое: по закону Ленца, индуцируемый в диске или в кольце ток будет создавать такое магнитное поле, что его направление станет препятствовать причине его вызывающей, то есть в каждый период колебаний переменного тока в индукторе, в массивном проводнике будет индуцироваться магнитное поле противоположного направления. Так, массивный проводник или катушка подходящий формы смогут левитировать все время пока включен переменный ток.
Аналогичный механизм удержания проявляется, когда роняют внутри медной трубы — магнитное поле индуцированных вихревых токов направлено противоположно магнитному полю магнита.
Андрей Повный
Здесь рассказано и показано, как сделать крутой левитрон своими руками!
Эту поделку меня вынудили собрать в универе:)
Делал я её в паре с одногруппником, задачей которого было сделать чумовой корпус, а с меня - электронную начинку.
Насколько всё классно получилось - судите сами, пишите комментарии, интересно будет почитать, обсудить.
Не помню, как именно мы пришли именно к идее сделать левитрон, тема поделки была вольная. Конструкция вроде и простая, но глаз притягивает.
Вообще сам левитрон - устройство, которое поддерживает какой-либо предмет в среде, которая никак не соприкасается с какой-либо поверхностью, кроме как через воздух. В вакууме тоже будет работать.
В данном случае электроника заставляет парить магнит, а магнит уже можно приклеить к, например, банке из-под вкусного недорогого напитка:)
Если хорошенько поискать в интернете, то можно увидеть много разных вариантов электромагнитного левитрона, например:
Их можно условно разделить на подвесной и отталкивающий. Если в первом случае необходимо просто компенсировать силу тяжести, то во втором ещё и смещение в горизонтальной плоскости, так как согласно теореме Ирншоу "всякая равновесная конфигурация точечных зарядов неустойчива, если на них кроме кулоновских сил притяжения и отталкивания ничто не действует." - цитата из вики.
Из этого вытекает, что подвесной левитрон проще в изготовлении и настройке, если таковая вообще необходима. Сильно заморачиваться не хотелось, поэтому для универа сделали подвесной левитрон, о котором здесь идёт речь, а отталкивающий уже делал для себя любимого:) О нём в другой статье будет написано. Чуть позднее удалю этот текст и дам тут ссылку на него. Работает великолепно, но минусы свои тоже имеет.
В свою очередь все подвесные левитроны можно так же условно разделить на цифровые и аналоговые по способу удержания предмета на одном расстоянии. А по типу датчиков их можно разделить на оптические, электромагнитные, звуковые и, наверное, всё.
То есть сигнал о расстоянии магнита до левитрона мы получаем аналоговый, а корректируем силу воздействия на магнит уже цифровым способом. Hi-tech, однако.
Сама идея была позаимствована на сайте geektimes, а печатная плата была изготовлена уже персонально под наш набор деталей. Так же в исходном проекте были использованы трёхвыводные датчики SS49 , но сроки были весьма сжатые, у нас они стоили мягко говоря неоправданно дорого ($4 за штуку против $6 за 10 штук в китае - ссылка для примера), поэтому мы использовали четырёхвыводные датчики Холла. Пришлось изменить схему и внести конструктивные дополнения в устройство. Так же для большей понтовости был добавлен блок светодиодов, которые плавно загораются при поднесении магнита, то есть когда левитрон начинает работать и плавно выключаются, когда магнит убирают. Всё это будет отражено на схеме.
Собственно, схема левитрона на четырёхвыводных датчиках:
И схема левитрона на трёхвыводных датчиках и более простой подсветкой:
Принцип действия довольно прост. Катушка, являющаяся электромагнитом при подаче питания притягивает магнит - предмет притягивается. Датчик, прикреплённый между магнитом и катушкой фиксирует увеличение магнитного потока, что означает приближение магнита. Электроника это отслеживает и отключает катушку от источника напряжения. Магнит начинает падать под действием силы тяжести. Датчик фиксирует уменьшение магнитного потока, что сразу же обнаруживается электроникой и на электромагнит подаётся напряжение, магнит притягивается - и так происходит очень часто - около 100 тысяч раз в секунду. Возникает динамическое равновесие. Человеческий глаз не успевает заметить этого. Частота генератора задаётся резистором и конденсатором на выводах 5 и 6 микросхемы TL494.
Второй датчик на другой стороне электромагнита нужен для того, чтобы компенсировать магнитное поле, создаваемое самой катушкой. То есть, если бы не было этого второго датчика - при включении электромагнита система бы не могла отличить интенсивность магнитного поля неодимового магнита от магнитного поля, создаваемого самим электромагнитом.
Итак, мы имеем систему двух датчиков, сигнал с которых поступает на операционный усилитель в дифференциальном включении. Это значит, что на выходе операционного усилителя появляется лишь разность напряжений, получаемых с датчиков.
Для примера. На одном из датчиков на выходе напряжение 2,5 В, а на другом - 2,6 В. На выходе будет 0,1 В. Этот дифференциальный сигнал находится на выводе 14 микросхемы LM324 по схеме.
Далее этот сигнал поступает на два следующих операционных усилителя - OP1.1, OP 1.3, выходные сигналы которых через диодный вентиль идут на 4 вывод микросхемы TL494. Диодный вентиль на диодах D1, D2 пропускает только одно из напряжений - то, которое будет больше по номиналу. Вывод №4 ШИМ контроллера рулит следующим образом - чем выше напряжение на этом выводе - тем меньше скважность импульсов. Резистор R9 предназначен для того, чтобы в ситуации, когда на входах диодного вентиля напряжения меньше 0,6 В - вывод №4 был однозначно притянут к земле - при этом ШИМ будет выдавать максимально большую скважность.
Вернёмся к операционным усилителям OP1.1, OP 1.3. Первый служит для выключения ШИМ контроллера, пока магнит находится на достаточно большом расстоянии от датчика, чтобы катушка не работала на максимуме вхолостую.
С помощью OP 1.3 задаём коэффициент усиления дифференциального сигнала - по сути задаёт глубину обратной связи (ОС). Чем сильнее обратная связь - тем сильнее система будет реагировать на приближение магнита. Если глубина ОС не достаточна - магнит можно будет поднести вплотную, а прибор не начнёт снижать мощность, накачиваемую в электромагнит. А если глубина ОС будет слишком большая - то скважность начнёт падать до того, как сила притяжения магнита сможет его удерживать на этом расстоянии.
Переменный резистор P3 ставить не обязательно - он служит для настройки частоты генератора.
OP1.2 является генератором напряжения 2,5 В, необходимый для четырёхвыводных датчиков. Для трёхвыводных датчиков типа SS49 он не нужен.
Забыл упомянуть о элементах C1, R6 и R7. Их фишка в том, что постоянный сигнал здесь урезается в 10 раз за счёт резисторов, а переменный за счёт конденсатора спокойно проходит дальше, тем самым достигается упор работы схемы на резкие изменения расстояния магнита до датчика.
Диод SD1 предназначен для гашения обратных выбросов в момент отключения напряжения на электромагните.
Узел на T2 позволяет плавно включать и выключать светодиодную линейку при появлении импульсов на электромагните.
Перейдём к конструктивному исполнению.
Одним из ключевых моментов в левитроне является электромагнит. Мы делали каркас на основе какого-то строительного болта, на котором были вырезаны круглые бортики из фанеры.
Магнитный поток здесь зависит от нескольких ключевых факторов:
- наличие сердечника;
- геометрия катушки;
- ток в катушке
Если проще, то чем больше катушка и больший ток течёт в ней - тем сильнее она притягивает магнитные материалы.
В качестве обмотки использовали провод ПЭЛ 0,8 мм. Мотали на глаз, пока размеры катушки не показались внушительными. Получилось следующее:
Найти необходимый провод в наших краях может не получиться, однако вполне легко находится в интернет магазинах - провод 0,4 мм для намотки катушки .
А пока моталась катушка была подготовлена и вытравлена плата. Делалась по технологии ЛУТ, рисунок платы был сделан в программе Sprint LayOut. Скачать плату левитрона можно по ссылке .
Травилась плата в остатках аммония персульфата, пустая банка которого была успешно применена далее в этом проекте:)
Хочу отметить, что размещение деталей, а так же разводка дорожек подразумевают очень аккуратную пайку, так как легко наделать соединений там, где их быть не должно. Если таковых навыков нету - вполне дозволительно это сделать компонентами больших размеров на макетной плате, типо такой , а соединения выполнять с помощью проводов с обратной стороны.
По итогу плата получилась такая:
Плата очень эргономично вписалась в габариты катушки и была прикреплена прямо на неё с помощью могучего термоклея, тем самым превращаясь в единый моноблок - подключил питание, настроил и система работает.
Но это всё было до того, как был готов электромагнит. Плата была сделана немного раньше и чтобы хоть как-то протестировать работоспособность устройства была временно подключена менее габаритная катушка. Первый результат порадовал.
Датчики, как уже писалось выше, применены от систем слежения положения BLDC двигателей, четырёхвыводные. Так как не удалось найти на них документацию пришлось опытным путём выяснять, какие выводы за что отвечают. Форм-фактор получился такой:
Тем временем подоспел крупногабаритный электромагнит. Эта штука вселяла большую надежду:)
Первые испытания с большим электромагнитом показали довольно большое рабочее расстояние. Тут есть один нюанс - датчик, который расположен на стороне неодимового магнита должен быть немного дальше от катушки для уверенного срабатывания электроники.
Последнее фото больше напоминает некий космический спутник. Кстати, именно так и можно было бы оформить этот левитрон. И у тех, кто намерен повторить конструкцию - всё впереди:)
В качестве левитирующего предмета было решено использовать банку прохладительного напитка. Лепим на двухсторонний скотч магнит к банке, проверяем.
Работает прекрасно, в целом, устройство можно считать готовым. Осталось внешнее оформление. Из брусков и палок была сделана опорная балка, корпус нашего моноблока был выполнен из той самой пустой пластиковой банки из-под аммония персульфата. Из моноблока выходит всего два провода на питание, как и задумывалось.
К этому моменту уже была напаяна навесным монтажом схема плавного включения линейки светодиодов, сама линейка успешно примонтирована на вездесущий термоклей.
В качестве блока питания выступает позаимствованный у какого-то принтера блок, переделанный с 42 В на 12 В.
Внешний вид блока питания тоже покажу:)
Далее из фанеры была сделана подставка, в котором помещался блок питания и разъём для подключения 220 В. Наверху была наклеена матерчатая ткань для красоты, вся конструкция окрашена в жёлто-чёрный цвет. Банку поменяли, так как в ходе экспериментов она немного помялась.
Из этого всего помимо эффекта левитации получился ещё очень даже замечательный ночник.
Видео добавлю чуть позднее, а пока в довершение всему хочу сказать, что мою конструкцию легко повторил 13-летний учащийся моего радиокружка.
Пока ещё внешний вид до законченного варианта не доведён, но электронная начинка работает как положено. Фото его конструкции:
Левитация
(от лат. levitas
«легкость, легковесность») - физическое явление, при котором предмет без видимой опоры пари́т в пространстве, не касаясь твёрдой поверхности. Люди часто связывают это явление с магией, привидениями, НЛО и прочими невероятных явлениями.
С другой стороны, левитация относительно простое физическое явление для металлических предметов, находящихся в магнитном поле.
Предлагаю вам ознакомиться с устройством, предназначенным для левитации металлических предметов . Принцип работы прост. Для того, чтобы предмет мог висеть в пространстве, вместо постоянного магнита надо использовать электромагнит, управляемый с помощью электронной схемы таким образом, чтобы металлический предмет как бы парил на некотором расстоянии от электромагнита. За положением предмета в пространстве следит оптическая пара, которая состоит из инфракрасного фото и светодиодов. Если объект поднимается слишком высоко, то фотодиод будет менее освещен-ток через обмотку электромагнита уменьшится и его сила притяжения также уменьшится. Если объект опустится слишком низко, фотодиод будет более освещенным, ток через обмотку электромагнита увеличивается, и его сила притяжения увеличится.
Рис. 1 Схема устройства электромагнитной левитации
В схема управления устройства магнитной левитации (рис.1) используется операционный усилитель (ОУ) 1458 или 4558 и мощный MOSFET с теплоотводом. Опорное напряжение снимается с делителя R3-R4 и подается на неинвертирующий вход 3 ОУ. Контролируемое напряжение подается с делителя R2-VD2 на вход 2 ОУ. При небольшом изменении напряжения на R2-VD2 появляется сигнал рассогласования, который многократно, усиливается и изменяет напряжение на транзисторе VT1.
Электромагнит можно намотать на каркасе большого старого реле. Катушка содержит 1200 витков провода диаметром 0,4-0,5 мм. Железный сердечник имеет диаметр 8-10 мм.
Особых критериев для используемого фотодиода нет, можно использовать ту модель, которая есть у вас под рукой. Но т. к, их характеристики разнятся, резистором R1 настраивают четкую работу схемы при данных параметрах фотодиода.
Если у вас возникнут проблемы с устойчивостью работы устройства (объект вибрирует),то, возможно, потребуется изменить постоянную времени контура. Для этого необходимо экспериментально подобрать номинал конденсатора С1, от 22 мкф до 1мкф, пока цепь не станет работать устойчиво.
