Сливная яма для бани: разновидности и технология возведения своими руками. Канализация в бане своими руками — схема обустройства и основные рекомендации Как просто сделать канализацию из бани

Любому строению, в котором требуется отвод бытовых сточных вод, необходима канализация. И, конечно же, сюда относится баня. Для её нормального, бесперебойного функционирования необходимо продумать план устройства канализации еще до начала строительства. Если на участке имеется центральная канализация, то сточную трубу от бани можно врезать в общую схему и это сразу решится вопрос. Но не у всех на участке имеется такое благоустройство. Тогда придется задуматься, куда девать сточные воды из бани?

Многие компании предлагают свои услуги по решению этой проблемы. Но не у всех есть финансовая возможность воспользоваться их предложением. Поэтому предлагаем ознакомиться с самостоятельными способами устройства локальной очистной системы для бани.

Устройство канализации для бани своими руками

Существуют различные виды канализации. Чтобы подобрать самый выгодный по всем своим характеристикам вариант, нужно рассмотреть ряд условий:

особенность грунта на участке, где будет находиться баня;
насколько грунт промерзает в зимний период;
как интенсивно предполагается использование бани.

Если на участке песчаный грунт, то оптимальным вариантом будет постройка дренажного колодца. Как же его соорудить?

Рядом с баней выкапывается яма. Ее глубина и верхний уровень сточных вод, наполняющих яму, должны быть больше уровня промерзания почвы. Это необходимо, чтобы сточные воды не замерзали.
На дно ямы следует выложить слой глины, затем мелкого щебня, затем слой земли и все хорошенько утрамбовать. Это нужно для того, чтобы сточные воды не попадали в почву, а проходили через этот фильтр и очищались.
От колодца к бане выкопать траншею. Ее дно также следует выложить глиной. Причем траншея должна располагаться с уклоном от бани к колодцу, чтобы стоки могли свободно перемещаться в яму.
Сверху колодец в целях безопасности можно закрыть крышкой, сколоченной из досок. Периодически дренажный колодец следует очищать, чтобы сточные воды его не переполнили и не попали на участок.

При постройке бани на глинистом грунте следует соорудить приямок, для сбора и периодической очистки его от нечистот.

Приямок представляет собой небольшую яму, расположенную в грунте под помывочным помещением. Достигая определенного уровня, стоки выводятся из ямы за пределы участка по сливной канализационной трубе. Стены и дно приямка необходимо гидроизолировать с помощью водонепроницаемых безусадочных цементов.

Сливная труба, как и при устройстве дренажного колодца, должна располагаться с уклоном 1-2 см на погонный метр от ямы к месту слива. Но такой вид канализации не слишком практичен. Так как приямок находится непосредственно под полом, запах нечистот будет проникать в помещение.

Эту проблему можно решить, соорудив водяной гидрозатвор. Для этого сливную трубу располагают на расстоянии 10-15 см от дна ямы. На нее сверху крепят пластину. В пространстве, которое образуется между пластиной и дном, образуется водяной затвор, не позволяющий проникать неприятным запахам наружу.

Также можно оборудовать приямок сифоном. Тогда вода, накопленная в его изгибе, будет задерживать запах нечистот. Можно дополнить всю эту конструкцию вентиляционными вытяжками.

При постройке большой бани и частом ее использовании канализация должна быть более солидная. Здесь неплохим решением может стать строительство септика . Его можно соорудить также из подручных материалов. Например, двух пластиковых бочек или полиэтиленовых еврокубов.

Конечно, устройство септика – наиболее трудоемкий процесс, но при его использовании не требуется очистка емкости от избытка сточных вод. Чтобы построить септик для бани, нужно вырыть котлован, установить в него 2 пластиковые бочки и соединить их между собой переливной трубой.

В первую бочку подвести канализационную трубу, по которой будут вытекать из бани сточные воды. На дно емкости насыпать слой щебня или гравия. Это своеобразный фильтр, в котором будут оседать излишние жиры и взвеси. После чего более чистые сточные воды будут по переливной трубе переходить во вторую бочку. Там продолжится их отстаивание. Садоводы-огородники очищенные стоки используют для полива.

При устройстве любого из вышеперечисленных видов канализации также следует обратить внимание на выбор сточной трубы. Так, чугунные трубы слишком тяжелые и дорогие. Стальные имеют свойство покрываться ржавчиной, так что их эксплуатация будет недолговечной.

Наиболее оптимальный вариант – пластиковые трубы. Они имеют невысокую стоимость, легко монтируются и прослужат немало лет. Нужно учитывать диаметр труб. Чем он меньше, тем больше вероятность засора. Ведь в моечном отделении вместе со сточными водами в канализацию могут попасть листики и веточки от веника, обмылки, нити от мочалки и прочие предметы.

Учитывая все особенности постройки бани, в том числе и устройство канализации, она принесет немало пользы, здоровья и хорошего настроения. С легким паром!

Многие владельцы частных домов хотят иметь на своём участке хорошую русскую баньку. Но прежде чем приступить к её строительству, необходимо тщательно продумать и грамотно организовать водоотвод. В настоящее время существует несколько способов устройства вывода отработанной воды из бани, которые не требуют больших финансовых вложений и подвода к общей городской канализационной системе. Качественно сделанный слив в моечной бани поможет обеспечить длительный срок службы полов и фундамента, а также предотвратит появление плесени и грибков на стенах.

Устройство слива в моечной комнате при бане

Водоотвод в бане может осуществляться различными способами, которые зависят от вида полов в моечной комнате бани. Бывают деревянными протекающими и не протекающими, а также бетонными. Для первого случая необходимо устраивать специальный резервуар для стока воды, из которого она будет выливаться в канализацию. А для второго варианта кладётся пол в бане с уклоном, и монтируются специальные жёлоба и трапы для водостока. Любая сточная система в бане должна устраиваться до укладки полов.

При выборе создания наружной канализации бани необходимо учитывать такие факторы, как:

Интенсивность эксплуатации бани;
Габариты постройки;
Тип грунта и глубина его промерзания;
Канализационная система (её наличие или отсутствие);
Есть ли возможность подключиться к центральной системе.

Вышеперечисленные аспекты являются одними из самых важных при определении водоотвода.

Для маленькой баньки, где париться будет один или два человека несколько раз в месяц не стоит делать сложную канализацию. Достаточно будет выкопать обычную сливную яму или небольшой приямок под баней.

Тип грунта имеет большое значение при создании водоотвода. Для песчаных почв, которые хорошо впитывают воду, рекомендуют делать дренажный колодец. В глинистых грунтах лучше обустраивать сливную яму, из которой стоки надо будет периодически выкачивать. Также необходимо учитывать степень промерзания земли, так как вода в трубах, которые будут проложены выше необходимой отметки, просто замёрзнет и пластик треснет.

Если вы не хотите, чтобы вода из бани просто вытекала и впитывалась в грунт, необходимо использовать септик с отстойником, где стоки будут отстаиваться и очищаться, а затем распределяться через оросительные трубы. Наиболее сложным и дорогим способом вывода воды является устройство колодца с биологическими фильтрами, которые состоят из шлака, битого кирпича и щебня. Особенность такого способа состоит в том, что при попадании в колодец отработанных вод, его стенки постепенно покрываются слоем ила, в котором живут микроорганизмы, очищающие воду.

Достоинства и недостатки каждой системы наружного водоотвода в бане

Рассмотрим различные типы водоотвода, а также их характеристики, преимущества и недостатки.

Это герметичная яма из ЖБК, в которой скапливается вода, поступающая из бани. Когда она наполняется, её выкачивают с помощью специального устройства.

Преимущества:

Простота устройства;
Не требует ухода;
Низкая стоимость.

Недостатки:

Дренажный сливной колодец

Такая система отвода воды представляет собой яму с фильтратом, очищающим сточную воду. В качестве фильтра может быть песок, битый кирпич, щебень, шлак и т. д.

Преимущества:

Низкая стоимость;
Простота сооружения.

Недостатком системы является регулярная замена фильтрата или его чистка. А данная процедура требует больших физических затрат.

Приямок

Такая система состоит из ямы, которая вырыта сразу под полом моечной. На дне ямы находится природный фильтрат, который пропускает через себя сточную воду, уходящую постепенно в глубину грунта.

Преимущества:

Нет необходимости проводить трубопровод;
Низкая стоимость устройства.

Недостаток:

Это система, которая состоит из септика и исходящих из него труб, которые выводят очищенную от примесей воду. Водоотводы устанавливаются под определённым уклоном, чтобы вода быстро уходила и полностью впитывалась в грунт.

Преимущества:

Работает в автономном режиме;
Может применяться для создания канализации с несколькими точками для приёма отработанной воды;
Может очищать даже «чёрные» стоки, если установить анаэробный септик.

Недостатки:

В качестве альтернативы можно подключиться к центральной канализации. Тогда не будет необходимости устраивать внешние сооружения для приёма и переработки отработанных стоков. Но здесь придётся оплачивать услуги специалистов и оформлять различные разрешительные документы.

Внутренняя система водоотведения бани

Помывочная внутри бани обустраивается с учётом будущего слива и выбранных полов. Слив должен выполняться таким образом, чтобы в помещении не оставалась влага, которая будет способствовать развитию грибков и плесени.

Протекающие деревянные полы получили наиболее широкое распространение, так как они являются максимально простым вариантом устройства слива в бане. Доски укладываются с зазорами около 3–4 мм, для того чтобы сквозь щели вода из моечной уходила в яму беспрепятственно. Такие полы являются разборными для того, чтобы можно было провести качественную просушку досок. В этом случае пол устраивается без уклона для слива, так как вода будет впитываться в землю под баней.
Непротекающие полы устраиваются с углом уклона к сливу, через который отработанная вода будет поступать в водосборник, а затем в канализацию. Также вода может стекать в любую выбранную систему водоотвода.
Бетонные полы простые в уходе, долговечные и надёжные, поэтому они прекрасно подходят для устройства моечной комнаты в бане. Такие полы также делаются с уклоном в сторону слива, чтобы вода могла быстро и беспрепятственно уходить в выбранную систему канализации.

Подготовка к постройке водоотвода: чертежи и схемы различных сливов

Схема устройства деревянного протекающего пола со сливом. Должна выполняться до укладки полов.

Если в бане предусматривается сухая парилка, а в моечной будет душ, то необходимо предусмотреть слив и в парной.

В канализации бани, где сбор воды будет осуществляться из нескольких помещений, необходимо обязательно устанавливать стояк с вентиляционным клапаном.

Если парилка и моечная находятся в разных комнатах, то жёлоб для отвода воды укладывается под перекрытием между ними.

Под деревянным полом необходимо делать бетонное основание с уклоном к центральной части, где и будет идти жёлоб, присоединяющийся к канализации.

Также вместо бетона можно уложить на пол под настил поддон из нержавеющей или оцинкованной стали.

Видео: устройство оцинкованного поддона для слива воды под деревянным полом бани

При устройстве наливных полов, на которые будет укладываться кафель, необходимо соблюдать уклон, где в низшей точке устанавливается трап для приёма воды, который соединён с канализацией.

Для устройства канализационной системы внутри бани необходимо использовать современные прочные пластиковые трубы, которые имеют длительный срок эксплуатации, и поэтому будут служить долгие годы. Они не боятся влаги, не подвержены коррозии, как обычные металлические или чугунные, а также легко и просто собираются самостоятельно без привлечения специалистов. Трубы ПВХ отлично подходят для устройства внутренней канализации в бане, податливы в любой обработке, а также могут быть с раструбом и без него. Срок службы более 50 лет.
Чугунные трубы слишком дорогие, тяжёлые, а также неудобны в работе.
Асбестоцементные трубы являются самыми дешёвыми, но часто они имеют множество дефектов. Также для монтажа безнапорного слива требуются трубы с гладкой внутренней поверхностью стенок, а изделия из асбестоцемента часто имеют шероховатые внутренние стенки с углублениями.

Виды пластиковых труб:

Трубы ПВХ (из поливинилхлорида);
ПВХХ (трубы из поливинилхлорида хлорированного);
ПП (изделия из полипропилена);
ПНД (трубы из полиэтилена низкого давления);
Гофрированные трубы из полиэтилена.

Любые из вышеперечисленных видов труб можно использовать для внутреннего устройства слива в бане. Диаметр изделия для главной магистрали берут исходя из будущей интенсивности эксплуатации бани и количества сливных точек. Для обычной бани с парилкой, моечной комнаты и туалета рекомендуют трубы диаметром 10–11 см. Если не будет устанавливаться сантехника, то достаточно будет и труб диаметром 5 см для отвода воды.

Расчёт материала для создания водоотвода и инструменты

Для монтажа внутренней канализации в моечной комнате нам необходимы будут ПВХ трубы серого цвета, а также стыки и переходники.

Количество труб зависит от протяжённости системы внутреннего слива.
Также нам понадобятся тройники размер и угол 110–110–90° - две штуки (на схеме выделены красным цветом);
Колено переходник - 90° - три штуки (на схеме выделено чёрным цветом).
Горизонтальные канализационные трубы – Ø11 см;
Вертикальные трубы для устройства приёмников слива воды – Ø11 или 5 см.
Для соединения труб разных диаметров понадобятся переходники с 5 на 11 см.
Для внешней канализации бани понадобятся трубы оранжевого цвета (ПВХ).

Для работы нам понадобится:

Лопата штыковая (спецтехника);
Строительный уровень;
Болгарка с отрезным кругом;
Песок;
Цемент;
Щебень.

Пошаговая инструкция с фото по изготовлению различных конструкций слива в бане

Перед тем как рассматривать систему слива в моечной комнате, необходимо сказать, что вся канализационная внутренняя система в бане связана между собой и состоит она из трёх приёмников отработанной воды.

Трапик для водостока представляет собой сифон, который имеет гидрозатвор, не пропускающий в помещение моечной неприятные запахи, а также он служит решёткой, не пропускающей в канализацию крупный мусор.

На фото мы можем увидеть уклон кафельного пола к трапику для водостока.

Сливной трапик необходимо обязательно устанавливать в банных помещениях.

Видео: система функционирования трапика с гидрозатвором в моечной комнате бани

Вначале мы будем укладывать канализационные трубы. Для этого мы вырываем траншеи.
В точке А и Б глубина траншеи должна быть примерно 50–60 сантиметров по отношению к уровню грунта (вне фундамента). Если высота цоколя составляет 30–40 сантиметров, то глубина траншеи будет 80–100 см по отношению к верхней части фундамента.
От точки А и Б постепенно выкапываем канавы таким образом, чтобы уклон составил около 2 сантиметров на 1 погонный метр. На дно траншеи насыпаем песок толщиной примерно 5–10 см и хорошо утрамбовываем его, соблюдая необходимый уклон.

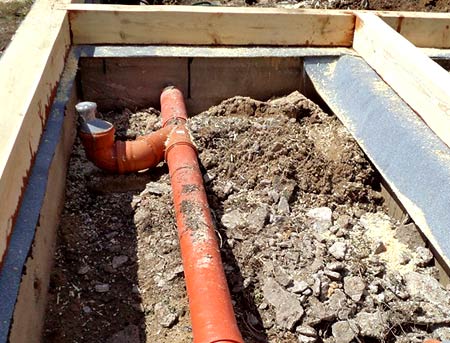

Заливаем фундамент и делаем отверстие для канализационной трубы.
Трубы слива устанавливаем вертикально (1 и 2 для трапиков). Для этого мы вбиваем на дно траншеи палки длиной около 1 метра, а затем к ним привязываем сливы. Вертикальные трубы устанавливаем, делая небольшой запас длины. В процессе устройства пола и монтажа трапиков мы их укоротим.
Монтируем систему канализации по указанной схеме.

В строительной сфере глубина закладки труб канализации в южных областях составляет около 70 см от поверхности грунта. В средней полосе глубина варьируется от 90 до 120 см, а на севере не менее 150–180 см.

Для того чтобы стоки не замёрзли тубы необходимо утеплить несколькими слоями специального вспененного полиэтилена 10 мм.

Под одним концом трубы выкапываем неглубокую яму для водостока. Теперь нам надо попробовать слить определённый объем воды, чтобы проверить правильность угла уклона трубы. Поочерёдно мы проверяем все трубы.

Делаем внешнюю систему канализации своими руками

Если объем отработанной воды не будет превышать 700 л. в неделю, то в качестве септика мы можем использовать старые колёса от грузовиков. Площадь водопоглощения септика мы можем рассчитать, учитывая то, что степень поглощения воды 1 кв/м песчаного грунта составляет около 100 л/сутки, смешанного супесчаного около 50 л/сутки, суглинистой почвы около 20 л/сутки. В зависимости от типа грунта и его водопоглощения рассчитываем, сколько нам понадобится колёс.

Мы выкапываем яму 2х2 метра и глубиной около 2,3 – 2,5 метра в зависимости от того на каком уровне будет выходить труба. На дно засыпаем песок 10–15 см, а сверху щебень - 10–15 см.
В яму плотно складываем друг на друга вертикально колёса около 5–7 штук. Верхняя точка должна получиться так, чтобы труба для слива точно могла войти в него.
В суглинистом грунте будет достаточно установить 7 колёс. Если на участке супесчаная или песчаная почва, то хватит и 5 штук.
Накрываем колёса металлической или пластиковой прочной крышкой с проделанным в ней отверстием. В него мы вставляем вентиляционную трубу, через которую будет поступать воздух, обеспечивающий жизнедеятельность микроорганизмов, перерабатывающих стоки.
Осуществляем пробный слив и закапываем всю конструкцию.

Как сделать сливной колодец для водоотвода: руководство

Сливная яма может быть из пластикового или металлического бака, ЖБК колец или из красного кирпича.

Выбираем место в самом низком месте участка для того, чтобы вода из моечной комнаты уходила самотёком. Для того чтобы из колодца было удобно выкачивать воду и машина могла свободно к нему подъехать надо выбрать место с удобным подъездом.
Копаем яму с помощью экскаватора. Если техники нет, то придётся копать вручную, а это длительный процесс. Следим за состоянием стенок ямы (они не должны осыпаться). Яму мы можем копать квадратной, прямоугольной или круглой формы.
Дно делаем с небольшим уклоном к люку для удобной очистки резервуара. Засыпаем песок 15 см и бетонируем дно. Вместо бетонирования можно просто уложить плиту из железобетона нужной формы и размера.
Выкладываем кирпичом стены. Можно взять красный кирпич б/у. Для кладки делаем раствор из глины и песка. В одной из стен в процессе кладки устанавливаем входную трубу для воды.
Так как стены из кирпича водонепроницаемые, то нам надо обработать их специальным герметиком. Для этого берём битумную мастику или другой аналогичный материал.
Монтируем перекрытие из железобетонной плиты. Верхняя часть колодца со всех сторон должна быть перекрыта примерно на 30 см. Для выкачивания воды мы делаем над участком ямы отверстие, где расположен уклон. Перекрытие устраивается в несколько шагов. Вначале мы делаем опалубку из досок и заливаем бетонный слой 5–7 см. Сверху кладём арматуру и заливаем следующий слой раствора. Оставляем бетон высыхать на несколько дней.
Кладём металлический люк, а бетонное перекрытие накрываем полиэтиленом и засыпаем грунтом, так чтобы на поверхности был виден только люк.

Как разместить систему водоотвода с приямком

Под полом моечной комнаты выкапываем яму 2х2 метра и глубиной не менее 1 метра. На высоте 10–15 сантиметров от уровня пола устанавливаем трубу, которая будет соединять приямок с наружной системой канализации. Соблюдаем уклон 1 сантиметр на 1 погонный метр.
На дно кладём слой щебёнки, битого кирпича, гравия или керамзита, а сверху насыпаем слой песка. Стенки укрепляем кирпичом, крупноволновым шифером или природным камнем.
Сверху приямка мы укладываем лаги, а на них уже монтируем деревянный пол.
Чтобы отработанная вода могла легко уходить прямо в приямок доски укладываются на расстоянии друг от друга. Такой деревянный пол можно не крепить к лагам, чтобы его можно было легко снимать и просушивать.

Второй вариант устройства приямка - это водосборник, из которого стоки будут выливаться в септик или канализацию при достижении определённой отметки. В основном такой способ отвода используют при устройстве протекающих полов.

Как установить грунтовую фильтрацию для бани

Для устройства такой системы потребуется отдельный септик, который будет служить отстойником и распределительным колодцем. От него будут отходить в разные стороны дренажные трубы, предназначенные для распределения очищенных стоков по всему периметру двора. Септик можно купить, а можно сделать самостоятельно из больших ёмкостей из пластика или металла.

Прекрасно функционирует септик из ЖБК или круглая конструкция из кирпичной кладки.

Правила устройства дренажной системы:

Длина трубы должна быть не более 25 метра;
Глубина укладки не менее 1,5 метра;
Расстояние между трубами не меньше 1,5 метра;
Ширина траншеи для дренажа минимум 50 см, максимум 1 метр.

Выкапываем траншею с учётом угла наклона около 1,5°. Проверяем угол обычным строительным уровнем.
На дно траншеи глинистого грунта насыпаем песок 10 см и сверху гравий 10 см. В суглинистых почвах трубу необходимо будет завернуть фильтрующим материалом во избежание заиливания. На песчаном грунте делаем песчаную и щебневую подушку, а трубы оборачиваем геотекстилем.
Сверху дренажа насыпаем гравий 10 см, а затем засыпаем канаву землёй.
Система фильтрации должна быть вентилируемой, поэтому на конце дренажной трубы мы устанавливаем трубу высотой около 50 см, а сверху ставим защитный клапан.

Видео: как подвести сливную систему к бане

Правильно сделанный слив в моечной комнате бани и других её помещениях гарантирует долгий срок службы данного сооружения. Он поможет уберечь постройку от пагубного воздействия влаги и предотвратит загрязнение территории отработанными водами. Даже в небольших банях необходимо обустраивать систему водоотвода, поэтому к данному процессу необходимо подойти с полной серьёзностью и ответственностью.

Современная баня - это сооружение с удобствами. Требуется продуманная . В этом помещении постоянно влажно: здесь могут находиться бассейн и душ с парилкой. Устройство канализации в бане предполагает наличие пола, сделанного под наклоном так, чтобы из помещения выходила вода. Потребуется создать проект. Слив нужно сделать правильно, чтобы вода не застаивалась. Рядом с баней .

Залитый в стяжку слив в бане

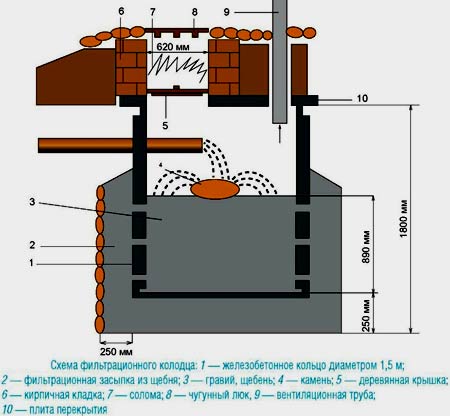

Размеры дренажного колодца зависят от того, насколько человек рассчитана баня и от глубины промерзания земли. Система канализации должна обеспечить удобную эксплуатацию помещения. Внимательно обдумайте все этапы предстоящих работ. Проконсультируйтесь с профессиональными строителями.

Если в загородном доме проживает семья из двух или трех человек, тогда не требуется дорогостоящая система канализации. Чтобы организовать слив, можно воспользоваться самым простым способом. Работа осуществляется в несколько этапов:

Устройство канализации в бане на песчаном и сложном грунте

Когда на дачном участке почва песчаная, нет необходимости рыть колодец. Вместо него нужно организовать траншею с размерами:

Длина - 1 м;
Ширина - 30 см;
Глубина - около 1 м.

Траншею засыпают сначала дренажным материалом, а сверху грунтом. Слив организуется с помощью трубы, которую выводят на подушку.

Организация банной канализации на песчаном грунте

«Капризный» грунт предполагает выбор другого способа для организации канализации. Правильный монтаж системы обеспечивает слив воды, но схема меняется кардинальным образом. Канализация оборудуется приямком. Углубление в грунте позволяет собирать стоки, которые в дальнейшем из него удаляются. Для его изготовления применяются водонепроницаемые материалы.

Чтобы в помещении бани не было неприятных запахов, схема канализации должна иметь водяной затвор. Делают его таким образом:

Вход для сливной трубы выполняют на расстоянии 10 см–12 см над дном;
Монтируется специальная пластина. Она находится над трубой. Ее не следует закреплять. Расстояние до дна в приямке - 5-6 см.

Когда имеется возможность подсоединиться к централизованной системе канализации, ее нельзя упускать.

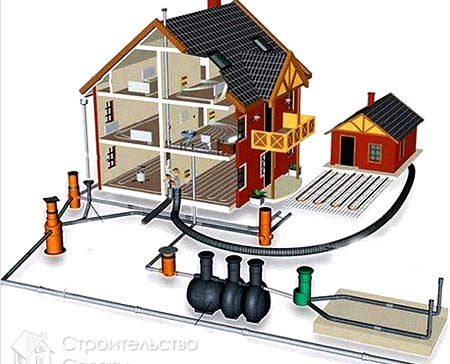

Схема подключения дома и дачи к центральной канализации

С точки зрения соблюдения санитарных норм это оптимальный вариант.

Устройство канализации в бане: нюансы, которые нужно знать при укладке полов

Канализация в бане включает в себя настил полов. Есть две разновидности пола:

Капитальный. Полы делают с наклоном в одну сторону. Под основанием устраивают приемный лоток, в который осуществляется слив.
Протекающий. Схема пола предполагает крепление досок к лагам с зазором приблизительно в 50 мм.

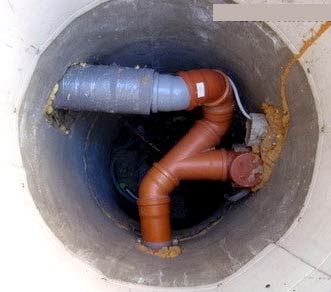

Устройство канализации в бане: делаем смотровой колодец

Смотровой колодец понадобится только в том случае, когда схема системы канализации большая. Его наличие позволяет легко осматривать систему.

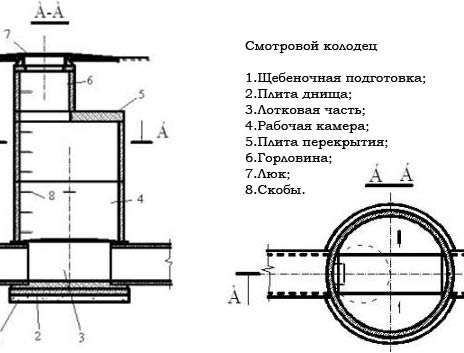

Конструкция смотрового колодца для канализации

При необходимости ее можно будет прочищать. Чтобы сделать смотровой колодец, вырытую яму бетонируют, а стенки выкладывают кирпичами. Его закрывают двумя крышками. Это позволяет предотвратить замерзание воды.

Наружную крышку засыпают землей, чтобы она не привлекала внимания. Крышка внутри дополнительно утепляется. Чтобы предотвратить затор в трубах, прочищайте канализацию в профилактических целях.

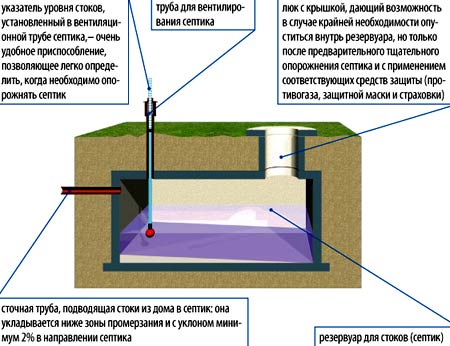

Простой способ устройства канализации в бане: выбираем септик

Доступным способом организовать слив и канализацию в банном помещении является . Когда в поселке нет общей канализационной системы, тогда владельцу бани придется делать систему канализации для бани, работающую в автономном режиме. Септик представляет собой специальный резервуар, куда собираются сточные воды. Его изготавливают из различных материалов. На рынке можно приобрести готовые изделия.

Устройство канализации в бане, какими бывают септики

Существует несколько видов септиков:

железобетонные (сборные или монолитные);
металлические;
пластиковые.

Септики подразделяются на разные категории не только по материалам, из которых они производятся, но и по конструкции. Эти сооружения делят на однокамерные и многокамерные. Простой тип без труда может установить любой дачник своими руками.

Однако пользоваться таким изделием не всегда бывает удобно. Если резервуар наполнится, то потребуется вызывать специальную машину, которая откачает его содержимое. Откачку канализации придется делать постоянно.

Схема откачки канализационной ямы в бане

Многокамерный септик очищает сточные воды в несколько этапов. Однако при этом не понадобится через определенный промежуток времени откачивать канализацию и вызывать машину. Техника, чтобы опустошать емкость, не понадобится.

Такая канализация в бане своими руками требует определенных денежных затрат. Однако она навсегда избавит вас от проблемы очистки канализации с помощью ассенизаторской машины.

Чтобы уходили сточные воды, требуется установить септик в низине. Иногда место для установки оборудования требуется углубить.

Устройство канализации в бане: самодельные септики из еврокубов

У готовых септиков имеется один существенный недостаток - высокая цена. Сделать изделие своими руками нетрудно, если за основу взять еврокубы. Этапы изготовления септика:

Установка самодельного септика:

Под сооружение из еврокубов подготавливают котлован. Нужно забетонировать его стенки и дно. Емкости наполняются водой, а расстояние между баками заливают раствором бетона. Установку не рекомендуется начинать до тех пор, пока бетон не высохнет. Бетонирование зазора между емкостями позволяет продлить срок службы самодельного оборудования.
Конструкцию утепляют пенопластом и засыпают землей.
По окончании строительных работ устанавливают дренаж. Для этого используются перфорированные трубы с d=50 мм. Их укладывают в траншеи, куда предварительно насыпан гравий с песком.

Устройство канализации в бане: выбор труб

Канализация в бане своими руками - ответственный проект, особенно когда владелец дачи планирует выполнить монтаж не одной помывочной, а подсоединить также предбанник и санузел. Потребуется выбрать долговечные трубы. Изделия, изготовленные из высокопрочного пластика, монтаж которых просто производится, стоят дешевле металлических труб. Полиэтиленовые изделия отличаются сверхпрочностью.

Существует несколько разновидностей пластиковых труб. Они прекрасно подходят для устройства канализации, так как имеют следующие плюсы:

Материал не подвержен коррозии;
На ровных внутренних стенках не появляются отложения, вызывающие заторы;
Отличная устойчивость к разрушительному действию щелочей и кислот.

Современные полимерные трубы успешно конкурируют с изделиями из чугуна и стали, постепенно вытесняя их с рынка. Они полностью отвечают своему функциональному предназначению.

Монтаж канализационных труб в бане

Своими руками вы можете сделать практически любую канализационную систему в соответствии с потребностями и финансовыми возможностями. Если есть желание сэкономить деньги, тогда выберите оптимальный вариант и тщательно продумайте все этапы монтажа. Соблюдение технологии проведения строительных работ - надежная гарантия эффективного функционирования самодельной системы канализации. Опытный специалист подскажет вам оптимальный вариант. Профессионал знает, как организовать канализацию бани с минимальными затратами.

В простых деревенских банях не особо задумывались о канализации. Сточная вода просто уходила в грунт через щелевой пол. В современных частных владениях от этого уже давно отказались. Теперь при строительстве бани утилизацию стоков продумывают тщательно, соблюдая все правила, чтобы защитить и строение, и участок от действия сточных вод.

Что нужно учитывать?

Чтобы система отведения жидкости из бани работала эффективно и долго, необходимо соблюдать несколько правил.

Планировать и монтировать канализацию надо еще на этапе закладки фундамента и обустройства пола. Важно оставить отверстие в основании строения для выводящей трубы, а перед заливкой стяжки выкопать траншеи и уложить трубы.
Даже если париться и мыться планируется в разных помещениях, в парной все равно необходимо установить слив. Ведь после каждой банной процедуры надо тщательно ополаскивать это отделение с гигиенической точки зрения.
Так как чаще всего в бане применяю канализацию самотечного типа, при укладке труб необходимо соблюдать уклон 2-3 см на каждый погонный метр. Полы также нужно делать с уклоном в сторону сливного отверстия.
Если будет отводить стоки от разных помещений, то необходимо установить стояк для вентиляции.
Там, где вода попадает в сливное отверстие и поступает в канализационную трубу, должен быть гидрозатвор, который препятствует проникновению неприятных запахов в помещения бани.

КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ СНиП 2.04.03-85

Кроме того, при проектировании внешней канализации необходимо учесть 2 природных параметра:

вид грунта;
глубину промерзания почвы.

Последний фактор важно знать и при укладке внутренних труб водоотведения. Эта точка для некоторых субъектов России указана в таблице.

Регионы	Максимальная глубина нулевых температур почвы, в м
Московская область	1,2–1,32
Ленинградская область	1,2–1,32
Нижегородская область	1,4-1,54
Орловская область	1,0-1,1
Новосибирская область	2,2-2,42
Астраханская область	0,8-0,88
Архангельская область	1,6-1,76
Ханты-Мансийский АО	2,4-2,64
Свердловская область	1,8-1,98
Челябинская область	1,8-1,98
Саратовская область	1,4-1,54
Самарская область	1,6-1,76
Омская область	2,0-2,2
Оренбургская область	1,6-1,76
Ростовская область	0,8-0,88
Смоленская область	1,0-1,1
Томская область	2,0-2,2
Тюменская область	1,8-1,98
Республика Башкортостан	1,8-1,98
Ставропольский край	0,6 – 0,66

Более подробная информация с учетом вида почв, а также расчеты даны в СНиП 2.02.01-83 и СНиП 23-01-99. Если нет возможности укладывать коммуникации глубже этой отметки, то трубы необходимо утеплять.

Рассмотрим подробнее процесс прокладки системы удаления и утилизации стоков из бани.

Внутренняя сеть и ее монтаж

Тип канализации, проходящей внутри бани, зависит от вида пола. На сегодняшний момент чаще всего делают бетонную стяжку. На нее могут укладывать кафель или установить на лагах щелевой деревянный пол. Зазор между половицами в последнем случае будет составлять около 5 мм.

Обратите внимание! В целях безопасности, выбирая кафель, лучше остановить свой выбор на изделии с шероховатой поверхностью, которая не будет скользить.

Но, как сказано было выше, до момента обустройства полов и на этапе оформления фундамента, необходимо начать обустройство канализации.

Обратите внимание! Выход канализации из бани делают там, где будет располагаться моечная. Именно в этом участке основания бани оставляют отверстие для выводящей канализационной трубы.

Это все должно быть учтено в проекте бани и системы отведения стоков из нее, в соответствии с которым и монтируется поэтапно вся канализация. Но предварительно необходимо подготовить все материалы и инструменты.

Что понадобится для внутренней канализации?

Материалов для обустройства систем водоотведения много. Для самостоятельного монтажа важно выбрать не только надежную, но и удобную в процессе установки продукцию.

Трубы для всей разводки и фитинги для них лучше приобрести из пластика. Для бани обычно используют трубопроводы диаметром от 50 до 110 мм. Не стоит забывать о трубе для стояка и системах крепления для него. Если есть унитаз, то для его монтажа понадобится тройник.
В качестве водоприемного элемента в помещениях лучше использовать готовые трапы, оснащенные гидрозатвором и защитными решетками.
Также понадобится песок для подготовки дна траншей.
Рекомендуется приобрести .
Материалы для соединения труб и герметизации всех стыков.

Из инструментов вам могут понадобиться:

После подготовки всего необходимого можно приступать к монтажу.

Цены на герметик для труб канализации

герметик трубопроводов

Прокладка внутренней канализации бани

Шаг 1. Внутри бани в грунте подготавливают траншеи глубиной минимум в полметра от поверхности почвы. Ширина канав должны быть немного больше диаметра трубопроводов внутренней отводящей стоки разводки.

Шаг 2. Создают в канаве уклон к точке выхода канализации из помещения. Проверяют угол при помощи строительного гидроуровня.

Шаг 3. Отсыпают дно траншей песком, трамбуют. Толщина слоя – 10-15 см. На этом этапе также нужно соблюдать уклон.

Шаг 4. Прокладывают все трубы. Горизонтальный трубопровод должен проходить на 30 см выше точки наибольшего промерзания почвы. Трубы рекомендуется утеплить.

Обратите внимание! Участок трубопровода, проходящий в фундаменте, монтируют при помощи металлической гильзы.

Шаг 5. Ставят и вертикальные трубы, к которым будут в дальнейшем подсоединяться трапы или тройник для унитаза. Для этого в землю вкапывают палки или металлические штыри, к которым фиксируют трубы. Длина вертикальных трубопроводов должна быть взята с запасом. Лишнее срежется при монтаже водоприемников.

Шаг 6. Устанавливают вентиляционный стояк. Его крепят к стене при помощи хомутов. Вертикальную трубу выводят над кровлей или обрезают в помещении и устанавливают на верхнее отверстие стояка обратный клапан.

Шаг 7. Во время заливки пола монтируют трапы. Если на стяжку планируется класть еще и кафель, это нужно учесть при установке водоприемников. Стяжка должна иметь уклон в сторону трапа. Кафельное или деревянное покрытие укладывается после высыхания бетона.

Шаг 8. Подсоединяют при необходимости , умывальник и прочее оборудование.

Внутренняя канализация готова, но без подключения к наружным элементам использовать ее недопустимо.

Варианты отведения стоков и их реализация

Существует несколько способов утилизации стоков после бани:

центральная канализация;
фильтрационный колодец;
выгребная яма.

Каждый из этих вариантов возможно использовать при определенных условиях и для разных целей.

Это наиболее удобный способ утилизации стоков. Для его реализации необходимо получить разрешение от обслуживающей организации и заключить с ней договор. В месте подключения к магистрали устанавливается ревизионный колодец.

Так как услуги подрядчиков могут обойтись недешево, а в процессе оформления придется столкнуться с российской бюрократической системой, то для приема небольшого количества стоков, лучше обойтись другими способами, например, почвенной фильтрацией.

Это один из самых популярных вариантов отведения стоков из бани, в которой нет унитазов. Но он осуществим только в условиях низкого УГВ и водопроницаемого грунта.

Для его осуществления необходимо приобрести емкость без дна, например, пластиковую трубу. Ее можно заменить бетонными кольцами и даже старыми покрышками, которые устанавливаются друг на друга.

Устройство колодца проводят по простой схеме.

Шаг 1. Выкапывают траншею для трубопровода с соблюдением уклона к месту обустройства будущего колодца.

Шаг 2. Роют котлован на расстоянии около 3 м от бани, минимальная площадь которого составляет 1 м2, а глубина должна быть больше уровня промерзания почв. Это будет место обустройства почвенной фильтрации.

Шаг 3. В яму устанавливают бездонную емкость.

Шаг 4. Дно траншеи для подводящего трубопровода отсыпают песком и трамбуют, не забывая соблюдать уклон.

Шаг 5. Укладывают трубопровод и подсоединяют его к колодцу. Трубу дополнительно при необходимости утепляют, например, обсыпают керамзитом.

Шаг 6. В получившийся колодец засыпают фильтрующий материал, например, щебень. Высота засыпки должна быть чуть больше точки нулевых температур почвы.

Шаг 7. Устанавливают перекрытие или горловину с люком.

Шаг 8. Производят обратную засыпку колодца и труб.

Периодически нужно проверять состояние фильтрующей загрузки, а при необходимости – менять ее или промывать.

Если стоков образуется много, да к тому же в бане установлен унитаз, то для утилизации банных вод рекомендуется установить Можно также подключиться к уже имеющемуся устройству местной канализации. Причем второй вариант гораздо выгоднее, так как не требует дополнительных вложений. Но банные стоки (их количество) нужно учесть при выборе производительнос ти септика.

Выгребная яма

Так как баней пользуются не ежедневно, стоков образуется не слишком много, то одним из вариантов сбора сточных воды является простая которую придется периодически опустошать, вызывая ассенизаторскую машину.

Герметичную водосборную емкость устанавливают в удобном месте, к ней подводят трубопровод, идущий от бани. Такой способ можно применять там, где почвы плохо проницаемы для воды, а в стоках присутствуют фекальные загрязнения.

Канализация для бани хоть и требует учета нескольких нюансов, может быть установлена самостоятельно. Главное – правильно выбрать способ утилизации стоков, соблюдать уклон для самотечной системы и учесть природные особенности местности.

Видео – Канализация в бане своими руками

Траншея для канализационного трубопровода (наружного)

Viega — трап с изоляционным фланцем, гидрозатвором, решеткой из нержавейки, 100х100мм

Баня представляет собой сооружение, в котором люди принимают приятные процедуры под воздействием горячего пара. Для пара, как известно, нужна вода, а она по ходу мероприятия должна отводиться в канализацию. Об ее устройстве в таком помещении пойдет речь дальше.

Устройство дренажного колодца

Дренажные колодцы в системах наружной канализации предусматриваются для бань небольших габаритных размеров, в которых периодически парится небольшое количество человек. В данном варианте отсутствует необходимость строить сложные системы отвода сточных вод, так как такое устройство только неоправданно увеличивает расходы. Достаточным мероприятием для отвода стоков является их дренирование через колодец в грунтовые слои. При устройстве дренажного колодца особое внимание нужно уделять его глубине. Нижняя отметка сооружения должна быть ниже приблизительно в 2 раза от глубины промерзания, которая определяется для каждого региона по специальным картам или таблицам. Чтобы построить дренажный колодец , необходимо выполнить следующие работы:

Выкапывается яма под колодец определенной глубины с вертикальными стенками и ровным дном, которое обрабатывается глиной с толщиной слоя до 10 см.
Колодец должен быть приблизительно на 0,5 м засыпан гравием и песком.
Глиной также должно быть обработано дно траншеи. В результате должен получиться желоб с хорошо выровненной поверхностью и сточным уклоном около 3º.
Сверху над глиной устраивается дренажная засыпка из щебня и песка.
Поверх дренажа насыпается земля, которая старательно утрамбовывается.
Несмотря на то, что от парилки текут теплые сточные воды, трубу нужно утеплить. Это поможет избежать неприятностей в зимний период времени.

Данный вариант канализации достаточно востребован, так как при хороших результатах эксплуатации затраты на постройку достаточно приемлемы. Но нужно знать, чтобы система стоков качественно функционировала долгое время, песчаную и гравийную засыпку колодца периодически нужно будет очищать от загрязнений.

Типы применяемых труб

Чтобы собрать в бане сточные воды и отвести их в дренажный колодец, необходимо смонтировать систему из труб. Последние можно выбирать из разных материалов, но с учетом их срока эксплуатации, реакции на горячую воду и стоимости. К примеру, можно применить трубы стальные, асбестоцементные, чугунные, пластиковые (в первую очередь это касается изделий из ПВХ).

Чугунные трубы долгое время заслуженно применялись для обустройства стоковых сетей. Используются они и сегодня, но так как они сравнительно дорого стоят и немало весят, на практике сейчас все чаще применяют более современные и дешевые аналоги. Кроме того, реальный срок эксплуатации этого материала составляет лишь несколько десятилетий.
Стальные трубы, как известно, имеют свойство коррозировать. Поэтому их применение в вышеупомянутой системе также не является лучшим вариантом. Чтобы такие трубы дольше прослужили, поверхность их должна быть покрыта цинком.
Неплохой вариант отвода стоков – асбестоцементные трубы. Раньше они были достаточно востребованы и легкодоступны. К преимуществу таких изделий можно причислить их долгий срок службы. Однако асбестовые трубы, также как и чугунные, в последнее время потеряли актуальность из-за появления на рынке более конкурентоспособных изделий.
Сегодня для устройства системы наиболее востребованы пластиковые трубы. Они недорого стоят и имеют долгий срок службы. Кроме того, такие трубы не подвергаются воздействию агрессивных компонентов стоков. Например, поливинилхлоридные изделия рассчитаны на срок эксплуатации в 50 лет. Это говорит только о том, что канализация из труб ПВХ при качественном монтаже не должна создавать проблем хозяевам сооружения долгое время.

Особо нужно отметить модификацию труб ПВХ с высоким содержанием хлора. Хлорированные изделия хорошо выдерживают высокую температуру воды – до 95ºС. Кроме того, время монтажа таких труб в несколько раз меньше по сравнению с прокладкой чугунных изделий. Еще один плюс в сторону выбора поливинилхлоридных труб заключается в том, что перевозить их легче по сравнению с аналогами из других материалов.

В отличие от чугунных изделий, трубы ПВХ можно привезти, привязав их к багажнику легкового автомобиля.

Монтажные работы

Устройство системы может проводиться по различным схемам и в зависимости от них применяется определенный вид монтажа. Условия эксплуатации бани диктуют определенный вид работ, которые будут выполняться при прокладке канализационной системы . Перед монтажными работами должна быть вычерчена аксонометрическая схема разводки трубопроводов. Для постройки дренажных стоков необходимо будет проделать определенную работу.

Сначала происходит устройство внутренней системы. От душевой, парилки и моечной отводят трубопроводы. Чтобы сток воды происходил в оптимальном режиме, трубы нужно монтировать с наклоном приблизительно 3º.
Затем настилаются полы, которые при капитальном устройстве должны иметь наклон, способствующий стоку воды в приемный желоб.
После этого монтируется стояк, который для вентиляции должен иметь выход на крышу.
В нескольких метрах устраивается дренажный колодец. К нему от места выпуска стояка должна быть вырыта траншея.
После засыпки траншеи и дренажного колодца фильтрующим слоем из щебня и песка сверху идет покрытие землей с последующей трамбовкой.

Если в цепи стокового оборудования присутствует приямок, то при его устройстве нужно обратить внимание на характеристики грунта. Если он хорошо впитывает жидкость, приямок нужно отделать водонепроницаемыми материалами. К ним можно причислить бетонные плиты или плоский шифер. Приямок может быть квадратной формы с размерами ребер от 0,5 м.

На этапе возведения фундамента бани нужно учесть будущую прокладку канализации и организовать все необходимые отверстия под трубы.

Избавление помещения от неприятных запахов

Если неправильно смонтировать стоковую систему, то в ее помещении будет постоянный неприятный запах. Чтобы этого не случилось, нужно предвидеть на сети установку гидравлического затвора и вытяжку в виде вентиляционного стояка. В качестве сифона можно использовать U-подобную трубу, заполненную водой. Жидкость в затворе будет представлять собой своеобразную пробку, которая не позволит распространяться в помещениях неприятному запаху. При устройстве сифона должны соблюдаться следующие условия:

Диаметр труб должен быть максимально допустимым. Это уменьшит риск засорения трубопроводов. Наиболее оптимальный диаметр трубных изделий не менее 100 мм.
Выпуски должны быть соединены со стояком, который обеспечит вентиляцию во внутренней сети.

Если наружную канализацию не удалось соорудить небольшой длины, то на сети нужно оборудовать смотровой колодец диаметром в 1 м, благодаря чему можно будет проводить очистку системы. Построить колодец можно из кирпичей или бетонных колец. Днище колодца должно быть заделано бетонным раствором. Чтобы избежать промерзания трубы зимой на горловину колодца желательно установить 2 крышки, при этом нижняя должна быть утеплена.
