Для полноценной работы с ручным фрезером кроме самого инструмента, материала и соответствующего набора фрез необходимо иметь еще один компонент - приспособления. Чтобы фреза могла формировать заготовку в соответствии с замыслом мастера, - срезая материал именно там, где требуется, - она в каждый момент времени должна находиться в строго определенном положении относительно заготовки. Для обеспечения этого и служат многочисленные приспособления для ручного фрезера. Некоторые из них - самые необходимые - входят в комплект поставки инструмента. Другие приспособления для фрезерования, приобретаются или изготавливаются своими руками. При этом самодельные приспособления так просты, что для их изготовления можно обойтись и без чертежей, используя только их рисунки.
Параллельный упор
Наиболее используемым приспособлением, идущим к комплекте практически к каждому фрезеру, является параллельный упор, обеспечивающий прямолинейное движение фрезы относительно базовой поверхности. В качестве последней может выступать прямая кромка детали, стола или направляющей рейки. Параллельный упор может применяться как для фрезерования различных пазов, находящихся на пласти заготовки, так и для обработки кромок.Параллельный упор для ручного фрезера: 1 - упор, 2 - штанга, 3 - основание фрезера, 4 - винт стопорения штанги, 5 - винт точной настройки, 6 - подвижная каретка, 7 - винт стопорения подвижной каретки, 8 - накладки, 9 - винт стопорения упора.
Чтобы установить приспособление в рабочее положение, необходимо штанги 2 вдвинуть в отверстия станины 3, обеспечивая необходимое расстояние между опорной поверхностью упора и осью фрезы, и зафиксировать их стопорным винтом 4. Для точного позиционирования фрезы, нужно отпустить стопорный винт 9 и вращением винта точной настройки 5 установить фрезу в нужное положение. У некоторых моделей упора, размеры опорной поверхности можно менять, сдвигая или раздвигая опорные накладки 8.
Если к параллельному упору добавить одну простую деталь, то с его помощью можно фрезеровать не только прямолинейные, но и криволинейные пазы, например, обрабатывать круглую заготовку. Причем внутренняя поверхность бруска, расположенного между упором и заготовкой, не обязательно должна иметь округлую форму, повторяющую кромку обрабатываемой детали. Ей можно придать и более простую форму (рисунок "а"). При этом траектория движения фрезы не изменится.
Конечно, и обычный параллельный упор, благодаря выемке в центре, позволит ориентировать фрезер вдоль округлой кромки, однако положение фрезера может быть недостаточно устойчивым.
Направляющая шина по своим функциям схожа с параллельным упором. Как и последний, она обеспечивает строго прямолинейное движение фрезера. Основная разница между ними состоит в том, что шину можно установить под любым углом к кромке детали или стола, обеспечивая тем самым любое направление движения фрезера в горизонтальной плоскости. Кроме этого, шина может иметь элементы, упрощающие выполнение некоторых операций, например, фрезерование отверстий, расположенных на одинаковом расстоянии друг от друга (с определенным шагом) и т.п.
К столу или детали направляющая шина крепится струбцинами или специальными зажимами. Шина может быть укомплектована адаптером (башмаком), который соединен с основанием фрезера двумя штангами. Скользя по профилю шины, адаптер задает прямолинейное движение фрезы.
Иногда (при слишком близком расстоянии шины от фрезера) опорные поверхности шины и фрезера могут оказываться в разных плоскостях по высоте. Для их выравнивания некоторые фрезеры оснащают выдвижными опорными ножками, которые изменяют положение фрезера по высоте.
Подобное приспособление легко сделать своими руками. Самый простой вариант - это длинный брусок закрепленный на обрабатываемой детали струбцинами. Конструкцию можно дополнить боковыми упорами.
Положив брусок сразу на две, и более, выровненные заготовки, у них можно сделать пазы за один проход.
При использовании в качестве упора бруска, неудобно располагать брусок на определенном расстоянии от линии будущего паза. Этого неудобства лишены два следующих приспособления. Первое сделано из скрепленных вместе доски и фанеры. При этом расстояние от края упора (доски) до края основы (фанеры) равно расстоянию от фрезы до края базы фрезера. Но это условие соблюдается только для фрезы одного диаметра . Благодаря этому приспособление быстро выравнивается по линии края будущего паза.
Следующее приспособление можно использовать с фрезами разного диаметра, плюс при фрезеровании фрезер упирается всей своей подошвой, а не половиной, как в предыдущем приспособлении.
Выравнивание упора происходит по краю откидываемой на петлях доски и центральной линии паза. После фиксации упора, откидываемая доска откидывается, освобождая место для фрезера. Ширина откидываемой доски вместе с зазором между ней и упором (если он есть) должна быть равна расстоянию от центра фрезы до края базы фрезера. Если ориентироваться на край фрезы и край будущего паза, то приспособление будет работать только с одним диаметром фрезы.
При фрезеровании пазов поперек волокон, на выходе из заготовки, при фрезеровании открытого паза, нередки случаи задира древесины. Минимизировать задиры помогут следующие приспособления, которые прижимаю волокна в месте выхода фрезы, не давая им отщепиться от заготовки.
Две доски, строго перпендикулярно, соединяются шурупами. С разных сторон упора используются разные фрезы, чтобы ширина паза в приспособлении совпадала с шириной паза фрезеруемой детали.
Другое приспособление для фрезерования открытых пазов, можно сильнее прижать к заготовке, что еще больше минимизирует задиры, но оно подходит для фрезы только одного диаметра. Состоит оно из двух L-образных частей соединяемых на заготовке струбцинами.
Копировальные кольца и шаблоны
Копировальное кольцо - круглая пластина с выступающим буртиком, скользящим вдоль шаблона и обеспечивающим необходимую траекторию движения фрезы. Копировальное кольцо крепят к подошве фрезера различными способами: вворачивают его в отверстие с резьбой (такие кольца на фото ниже), вставляют усики кольца в специальные отверстия на подошве или прикручивают винтами.
Диаметр копировального кольца должен быть как можно ближе к диаметру фрезы, насколько это возможно, но при этом кольцо не должно касаться её режущих частей. Если диаметр кольца больше диаметра фрезы, то шаблон должен быть меньше чем готовые детали, чтобы компенсировать разницу между диаметром фрезы и диаметром копировального кольца.
Шаблон закрепляется на заготовке двухсторонним скотчем, затем обе части прижимаются струбцинами к верстаку. Закончив фрезерование, проверьте, что кольцо прижималось к краю шаблона в течение всей операции.
Можно сделать шаблон для обработки не всей кромки, а только для закругления углов. При этом, используя шаблон изображенный ниже, можно сделать закругления четырех разных радиусов.
На рисунке выше используется фреза с подшипником, но шаблон можно использовать и с кольцом, только либо кольцо должно точно соответствовать диаметру фрезы, либо упоры должны давать возможность отодвинуть шаблон от края на разницу радиуса фрезы и кольца. Это касается и более простого варианта изображенного ниже.
Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.
Шаблон может быть регулируемым.
Фрезерование по шаблону - отличный метод для того, чтобы вырезать пазы для петель.
Приспособления для фрезерования округлых и эллиптических пазов
Циркули предназначены для движения фрезера по окружности. Простейшим устройством этого вида является циркуль, состоящий из одной штанги, один конец которой соединен с основанием фрезера, а второй - имеет винт со штифтом на конце, вставляющимся в отверстие, служащее центром окружности, по которой движется фреза. Радиус окружности устанавливается смещением штанги относительно основания фрезера.
Лучше конечно, чтобы циркуль был из двух штанг.
Вообще, циркули являются очень распространенным приспособлением. Существует большое количество фирменных и самодельных приспособлений для фрезерования по окружности, различающихся размерами и удобством пользования. Как правило, циркули имеют механизм, обеспечивающий изменение радиуса окружности. Обычно он выполняется в виде винта со штифтом на конце, перемещающегося по пазу устройства. Штифт вставляется в центральное отверстие детали.
Когда нужно фрезеровать окружность маленького диаметра, штифт должен находиться под базой фрезера, и для таких случаев используют другие приспособления, прикрепляемые к низу базы фрезера.
Обеспечивать движение фрезы по кругу с помощью циркуля довольно просто. Однако нередко приходится сталкиваться с необходимостью выполнения эллиптических контуров - при врезке зеркал или стекол овальной формы, устройстве окон или дверей арочного типа и т.п. Приспособление PE60 WEGOMA (Германия) предназначено для фрезерования эллипсов и окружностей.
Оно представляет собой основание в виде плиты, крепящейся к поверхности с помощью вакуумных присосок 1 или винтами, если характер поверхности не позволяет закрепиться с помощью присосок. Два башмака 2, движущиеся по пересекающимся направляющим, обеспечивают движение фрезера по эллиптической траектории. При фрезеровании окружности используется только один башмак. В комплект приспособления входят две монтажные штанги и кронштейн 3, с помощью которых производится соединение фрезера с плитой. Пазы на кронштейне позволяют установить фрезер таким образом, чтобы его опорная поверхность и основание плиты находились в одной плоскости.
Как видно из фотографий выше, фрезер использовался вместо лобзика или ленточной пилы, при этом, за счет высоких оборотов фрезы, качество обработанной поверхности получается гораздо выше. Так же при отсутствии ручной циркулярной пилы, фрезер может заменить и её.
Приспособления для фрезерования пазов на узких поверхностях
Пазы под замки и дверные петли, при отсутствии фрезера, выполняют с помощью долота и электродрели. Эта операция - особенно при изготовлении паза под внутренний замок - занимает немало времени. Имея фрезер и специальное приспособление, ее можно выполнить в несколько раз быстрее. Удобно иметь такое приспособление, которое обеспечивает фрезерование пазов широкого диапазона размеров.Для выполнения пазов в торце, можно изготовить простое приспособление в виде плоского основания, крепящегося к подошве фрезера. Его форма может быть не только круглой (по форме основания фрезера), но и прямоугольной. С двух его сторон нужно закрепить направляющие штыри, которые будут обеспечивать прямолинейное движение фрезера. Главное условие при их устройстве заключается в том, чтобы их оси находились на одной линии с центром фрезы. При обеспечении этого условия, паз будет располагаться точно по центру заготовки, независимо от ее толщины. Если потребуется сместить паз в ту или иную сторону от центра, на один из штырей нужно надеть втулку с определенной толщиной стенки, в результате чего паз сместится в ту сторону, с которой расположен штырь с втулкой. При использовании фрезера с таким приспособлением, его нужно вести таким образом, чтобы штыри прижимались с двух сторон к боковым поверхностям детали.
Если к фрезеру прикрепить второй параллельный упор, тоже получится приспособление для фрезерования пазов в кромке.
Но можно обойтись и без специальных приспособления. Для устойчивости фрезера на узкой поверхности, с двух сторон детали закрепляют доски, поверхность которых должна образовывать с обрабатываемой поверхностью единую плоскость. При фрезеровании фрезер позиционируется с помощью параллельного упора.
Можно сделать усовершенствованный вариант, увеличивающий площадь опоры для фрезера.
Устройство для обработки балясин, столбов и прочих тел вращения
Многообразие работ, которые выполняются ручным фрезером, диктует иногда необходимость самостоятельного изготовления устройств, облегчающих выполнение тех или иных операций. Фирменные приспособления не в состоянии охватить весь комплекс работ, да и стоят они довольно дорого. Поэтому самодельные приспособления для фрезера очень распространены среди пользователей, увлекающихся работой с деревом, а порой приспособления сделанные своими руками либо превосходят фирменные аналоги, либо вовсе не имеют фирменных аналогов.Иногда возникает необходимость во фрезеровании различных пазов в телах вращения. В этом случае полезным может оказаться приспособление, изображенное ниже.
Устройство служит для фрезерования продольных канавок (каннелюр) на балясинах, столбах и т.п. Оно состоит из корпуса 2, передвижной каретки с установленным фрезером 1, диска установки угла поворота 3. Работает приспособление следующим образом. Балясина помещается в корпус и закрепляется там с помощью винтов 4. Поворот на нужный угол и фиксация заготовки в строго определенном положении обеспечивается диском 3 и стопорным винтом 5. После фиксации детали, приводится в движение каретка с фрезером (по направляющим планкам корпуса), и осуществляется фрезерование паза по длине заготовки. Затем производится расстопорение изделия, поворот его на требуемый угол, стопорение и выполнение следующего паза.
Подобное приспособление можно использовать вместо токарного станка. Заготовка должна медленно вращаться помощником или простеньким приводом, например, из дрели или шуруповерта, а лишний материал снимается движущимся по направляющим работающим фрезером.
Приспособления для фрезерования шипов
Шипорезные приспособления используются для фрезерования профиля шиповых соединений. При изготовлении последних требуется большая точность, обеспечить которую вручную практически невозможно. Шипорезные приспособления позволяют быстро и легко выполнить профиль даже таких сложных соединений, как "ласточкин хвост".
На рисунке ниже представлен промышленный образец шипорезного устройства для изготовления трех видов соединений - "ласточкин хвост" (глухой и сквозной вариант) и сквозное соединение прямым шипом. Две сопрягаемые детали устанавливаются в приспособление с определенным сдвигом друг по отношению к другу, контролируемым штифтами 1 и 2, затем производится их обработка. Точная траектория фрезы задается формой паза в шаблоне и копировальным кольцом фрезера, которое скользит по кромке шаблона, повторяя его форму.
При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.
При обработке поверхности ручным фрезером часто возникает необходимость одновременно держать изделие. Для таких ситуаций и предназначен фрезерный стол.
Конечно, можно приобрести это приспособление в строительных магазинах, но стоит оно недешево, поэтому лучше потратить немного времени и смастерить фрезерный стол самостоятельно.
Типы фрезерных столов
От того, какой вариант стола вам нужен, будет зависеть объем работ, которые предстоит провести.
Столы для фрезера бывают нескольких типов:
- Стационарный
Отдельно стоящий полноценный рабочий стол. - Портативный
Настольная конструкция, которая устанавливается при необходимости. - Агрегатный
Вариант, когда для работы с фрезером делается расширение поверхности пильного стола (на фото).
Элементы конструкции
В этой статье мы будем рассматривать стационарный фрезерный стол. Изготовив его, вы сможете самостоятельно справиться и с конструкцией любого другого типа.
Самая главная часть стола – станина. Она состоит из каркаса (ножек, рамы и т. д.) и столешницы (в том числе металлическая пластина и другие составляющие стола). Высота станины варьируется от 75 см до 1 метра и подгоняется индивидуально.
В качестве станины вполне подойдет старый ненужный стол, который легко переоборудовать в фрезерный.
Столешницу изготавливают из ДСП, ЛДСП, толстой фанеры или пластика. Оптимальная толщина листа – 16 мм. Выбирать материал для станины следует с учетом того, что по ее поверхности постоянно будут передвигаться деревянные заготовки. Следовательно, она должна быть гладкой. Нередко столешницу изготавливают из металлов, не подверженных коррозии (например, алюминий).
Посередине столешницы располагается монтажная пластина. Многие считают, что можно обойтись без этой детали, но это не так. Монтажная пластина является держателем для всего фрезерного оборудования.
Толщина пластины должна быть не больше 8 мм. Материал изготовления зависит от желания и возможностей. Это может быть металл, текстолит, прочная фанера или другой листовой материал. В центре пластины вырезается отверстие, подходящее по размеру подошве фрезера.
Важно: модели фрезеров отличаются друг от друга, поэтому при изготовлении стола следует учитывать, что его высота должна идеально подходить под ваш рост, а крепление фрезера и размер отверстия – именно под ваш инструмент.
Стационарный фрезерный стол
Рассмотрим вариант изготовления фрезерного стола с металлическим каркасом и столешницей из голландской фанеры.
Материалы и инструменты
Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:
- металлический уголок или труба (для каркаса)
- алюминиевая направляющая
- оси для крепления фрезера
- шпатлевка, грунтовка и краска по металлу
- саморезы
- болты мебельные 6 х 60 мм
- болты регулировочные шестигранные с гайками – 4 шт.
- фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал)
- доски или обрезки фанеры (для изготовления параллельного упора).
Также необходимы следующие инструменты:
- сварочный аппарат (для металлического каркаса стола)
- дрель и сверла
- шуруповерт
- электролобзик
- фрезер
- шпатель, кисти, тряпки.
Как сделать и собрать стол-трансформер своими руками:
Возможно, вас также заинтересует статья о том, своими руками.
А о том, как самостоятельно сделать стол для швейной машинки, можно узнать из
Этапы изготовления
Шаг 1. Для начала изготавливаем каркас стола: держатель столешницы сваривается из 4-х профильных трубы 25 х 25 мм, с одной стороны стола необходимо приварить еще одну трубу, по которой будет двигаться параллельный упор. К ним привариваются ножки.
Можно приварить на каждую сторону каркаса (по периметру, где будет расположена столешница) по уголку длинной с трубу, чтобы столешница села на эти уголки в углубление.
Другим вариантом, которым мы и воспользуемся, будет установление дополнительных опор для столешницы: на длинные стороны привариваем еще две трубы, которые послужат не только опорой для фанеры, но и ограничителем для фрезера (расстояние между ними должно быть такое, чтобы можно было спокойно выпилить отверстие для крепления прибора).
Для того чтобы рабочее место было более устойчивым, привариваем укрепляющие перемычки между ножками стола, на расстоянии около 20 см от пола.
Шаг 2.
Для окрашивания нужно взять масляную краску (не подойдет для алюминия и оцинковки!). Очищаем металл от грязи и обезжириваем при помощи любого растворителя (спирт, керосин и т. д.). Если необходимо, можно зашпатлевать поверхность специальной шпатлевкой и загрунтовать ее.
Обратите внимание: все действия следует проводить в респираторе и проветриваемом помещении.
Для грунтовки можно использовать ту же краску, которой далее будет проведено окрашивание, но разбавленную растворителем. Более долгосрочный и качественный результат получается при обработке специализированными составами для металла.
После нанесения последнего стоя необходимо дождаться полного высыхания и только тогда приступать к дальнейшим действиям.
Шаг 3. Столешницу вырезаем точно под металлический каркас, чтобы она прочно легла в уголки. Для большей крепости можно просверлить (сверлом по металлу) дырки в металлических трубах (или уголках) и скрепить края столешницы с каркасом мебельными болтами. Размер готовой столешницы – 84 х 59 см, высота стола – 90 см.
Шаг 4.
На расстоянии 20-25 см от края врезаем алюминиевую направляющую
по всей длине столешницы.
Шаг 5.
Оси для фрезера срезать наполовину. Это поможет увеличить пространство между подошвой и направляющей осью до 11 мм (если использовать неподрезанные оси, это расстояние будет всего 6 мм).
Шаг 6.
Снимаем с фрезера подошву и посередине столешницы отмечаем 4 отверстия для его крепления, просверливаем их. Посередине столешницы делаем отверстие под . Для каждого инструмента размер отверстия будет отличаться! Слева и справа от отверстия сверлятся дырки, в которые вставляются болты крепления прижимов осей фрезера (они больше выниматься не будут).
Шаг 7. С обратной стороны необходимо фрезером сделать большой паз под подошву фрезера.
В самом пазу, сверху и снизу сквозного отверстия вырезать небольшие пазы (фрезером), равные по длине осям. На концах пазов сверлом Форстнера сделать небольшие
углубления для регулирующих болтов с шестигранным
отверстием.
Шаг 8.
Из кусков трубы вырезаем два отрезка, равные ширине большого паза. В них сверлим дырки под болты, которые не снимаются. У нас получились прижимы осей фрезера. На болты закручиваются гайки.
Шаг 9.
Шестигранные гайки и болты ставятся по обеим сторонам осей
и необходимы для того, чтобы проводить регулировку плоскости
фрезера.
Шаг 10.
Изготавливаем параллельный упор. Для этого в небольшом куске фанеры прорезается паз для передвижения по специально приваренной для этого трубе. Электролобзиком вырезаются три одинаковые по размеру полосы фанеры (длина полосы = длина стола + ширина направляющей трубы) и 4 ребра жесткости для них.
В одной фанерной полосе делается полукруглое отверстие для выхода стружки, которое должно соответствовать прорези в столешнице. Во второй полосе делается квадратное отверстие на том же месте.
Третья фанерная полоса распиливается пополам. Она крепится к обратной стороне полосы с квадратным отверстием при помощи болтов (тогда нужно сделать длинные пазы для их передвижения) или простых направляющих. Половинки фанеры должны раздвигаться в разные стороны. На самом верхнем краю этой полосы устанавливается алюминиевая направляющая.
Шаг 11.
Скрепляем первую и вторую полосы между собой сторонами с вырезами. Крепим ребра жесткости: два – по краям получившегося большого отверстия в стыке фанерных полос и по одному – с обеих сторон (на расстоянии 7–10 см от края).
Вырезаем небольшой квадрат из тонкой фанеры (который бы входил между ребер жесткости, находящихся посередине), ближе к середине делаем отверстие, равное диаметру трубы пылесоса. Фанера крепится к ребрам жесткости, образуя треугольную коробочку.
Шаг 12.
Фиксация параллельного упора для фрезерного стола производится струбцинами. Это делается для того, чтобы фрезерный стол можно было с легкостью убрать и переставить. Если он полностью предназначен для фрезера, можно зафиксировать
упор при помощи кронштейнов с пазами для его передвижения.
Шаг 13. Для удобства привариваем к обычному болту 6-миллиметровую металлическую пластину. Прижимы изготавливаются из дерева, с двумя пазами под такие болты. Необходимо иметь два таких прижима.
Шаг 14.
Устанавливаем фрезер: продеваем в боковые отверстия фрезера наши срезанные наполовину оси, надеваем на них гайки и закрепляем фрезер прижимами из труб.
Шаг 15.

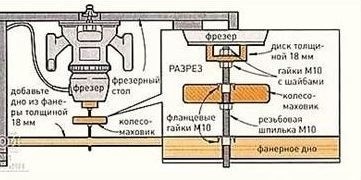

Переворачиваем стол. При помощи шестигранного ключа вертим болт, поднимая фрезер вверх (1 поворот = 1 мм).
Можно установить с домкратом, чтобы постоянно не пользоваться болтами. Для включения фрезера крепим к одной из ножек розетку с выключателем, который и будет действовать как кнопка ВКЛ./ВЫКЛ.
Примите к сведению: для удобства можно предусмотреть небольшую ленту для прижима провода от фрезера во время работы.
Безопасность рабочего места
При работе с электроинструментом не забывайте о правилах безопасности:
- Во время работы с фрезером будьте бдительны, не отворачивайтесь от него и не продвигайте обрабатываемые детали вблизи инструмента руками.
- Всегда пользуйтесь удерживающими устройствами, защитными очками и перчатками.
- Не допускайте детей до работающего станка.
- При возникновении неисправности сразу отключите фрезер от сети и отнесите его в мастерскую.
Подробнее о том, как сделать стол для ручного фрезера, смотрите в видео:
Профессиональная обработка и изготовление деревянных деталей возможна только с использованием фрезерного станка. Полноценно использовать этот инструмент можно в специальной установке. Таковым является фрезерный стол. Эта установка редко встречается, а те варианты, которые представлены в продаже, довольно дорогостоящие. Нет смысла тратить большие деньги на покупку этой конструкции, так как изготовить её можно своими руками.
Фрезерный стол: предназначение, типы
Удобство использования фрезера, размещённого в столе, заключается в оптимизации и безопасности работы с древесиной, а также скорости изготовления деталей. Принцип действия этой установки довольно прост, так как не фрезер перемещается по обрабатываемой поверхности, а деталь двигается относительно него. Фрезер, закреплённый в столе, даёт более широкие возможности обработки деталей. В результате заготовки изделий получаются как в профессиональных мебельных мастерских, обладающих соответствующим оборудованием. Прежде чем изготавливать фрезерный стол, нужно определиться с внешним видом и размером. Нужно учесть возможность модернизации стола. Важно, чтобы стол был надёжным и устойчивым в использовании. Наличие ящиков создаст дополнительный комфорт в работе
Компактная самодельная конструкция заменит промышленный станок
Существуют три основных типа фрезерных столов:
- Стационарный - специализированная конструкция, как правило, громоздкая и неперемещаемая.
- Портативный - имеет компактные габариты и относительно небольшой вес. Такой стол легко перенести.
- Агрегатный - конструкция предусматривает расширение поверхности пильного стола.
Схема конструкции
Для самостоятельного изготовления столешницы обычно используют МДФ-плиты, оклеенные различными пластиковыми покрытиями, толстую фанеру или доски. Эти материалы легки в обработке, имеют небольшой вес и долговечны.
Деревянная конструкция легка в обработке и использовании
Некоторые мастера считают, что металлическая столешница наиболее прочна и долговечна. Они правы, но такой стол с электроприбором станет отличным проводником, что небезопасно. Также металл подвержен коррозии, поэтому его необходимо покрасить.
Крышки фрезерных столов должны быть гладкими. Часто их изготавливают из пластика или металла. Эти столы имеют идеально ровную поверхность, которая невосприимчива к влаге. Фенольные пластики хорошо поддаются обработке. Это очень удобно при изготовлении пазов для алюминиевого профиля или при высверливании отверстий для креплений продольного упора. Как и МДФ, фанера и доски, эти материалы имеют приемлемые цены.
В фирменных столешницах, изготовленных из стали или алюминия, уже предусмотрены отверстия под определённую модель фрезера. Если выпускаемые модели столешниц из МДФ-плит или пластика, то фирмы подготавливают только отверстия под пластины. Хотя это бывает не всегда.
В подошве пластины есть отверстия, через которые фрезер крепится винтами к её основанию. Эти пластины могут изготавливаться из металла, пластика, поликарбоната или алюминия. Пластину для фрезера необходимо устанавливать вровень с поверхностью столешницы. Если какая-либо часть пластины выступит над поверхностью, обрабатываемые детали будут зацепляться за неё.
Крышка стола оборудована регулировочными винтами или другими приспособлениями для выравнивания пластины. Лучше выбирать пластину со сменными кольцами. Это необходимо, чтобы подбирать отверстия колец по размеру диаметра фрезы. Этим облегчается удаление стружки и другого мусора с рабочей поверхности фрезерного стола.
Создают удобство при подборе диаметра фрезы
При выполнении фрезерных операций часто необходим продольный упор, который направляет заготовку под нужным углом. Чтобы работа выполнялась точно, он должен быть ровным по всей длине, расположен строго перпендикулярно относительно поверхности стола и легко перенастраиваться для различных процессов. Лицевые части упора можно делать как сплошными, так и в виде нескольких накладок. Чтобы скапливалась стружка и мусор, боковой упор оборудуют патрубком. К нему подключается шланг пылесоса.
Лицевые части упора в виде нескольких закрепляемых накладок
Фрезерный стол можно модернизировать станиной, в которую будет закреплена болгарка. Подробнее о самостоятельном изготовлении этой конструкции вы можете прочесть .
Необходимые инструменты и материалы
- Клей столярный.
- Болты с гайками.
- Шурупы.
- МДФ-плита и лист берёзовой фанеры
- Электролобзик.
- Гаечные ключи.
- Наждачная бумага.
- Линейка.
- Карандаш
Чертежи и расчёт
Для изготовления стола под фрезер можно использовать отдельную поверхность, которая закреплена в деревянных опорах или между двумя тумбами. Наиболее простым способом создания столешницы, опорной части и деталей для фрезерного стола будет использование МДФ-плиты либо берёзовой фанеры толщиной от 16 до 25 мм. Если плита покрыта пластиком, то в процессе работы будет меньшее сопротивление. Ламинированная с двух сторон плита не покоробится при эксплуатации. В нашем случае при изготовлении фрезерного стола использовались:
- 1 МДФ-панель, размером 19х1000х1800 мм.
- 1 фанерный лист, размером 19х1000х1650 мм.
- 1 пластина, размером 4х30х30 мм.
- Направляющие из алюминия - 2,3 м.
- Колёсная опора с тормозом - 4 шт.
Фотогалерея: Схемы фрезерного стола
Пошаговая инструкция
Конструкция верхней части стола будет состоять из деревянных деталей, которые выпилены из цельной 19-миллиметровой МДФ-плиты. В качестве замены этого материала можно использовать берёзовую фанеру.
- Распилить листовой материал на фрагменты согласно указанным размерам.
1 - рабочая поверхность; 2 - основа упора; 3 - его стенка упора; 4 - косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 - царга (2 шт.); 6 - боковая планка; 7 - планка соединительная (4 шт.)
Перед распиливанием на детали необходимо проверить толщину МДФ-плиты, так как часто она может не совпадать с указанными параметрами либо быть бракованной.
- С подошвы фрезера необходимо изъять пластиковую накладку. В дальнейшем она послужит в качестве шаблона для разметки по фрезам на поверхности столешницы.
Пластиковая накладка послужит шаблоном при разметке
- На самой большой выпиленной детали № 1, размером 90х70 см, сделать разметку под фрезу. Для этого необходимо на расстоянии 235 мм от края посередине провести линию, поставив метку. Затем поместить накладку таким образом, чтобы регулировочные механизмы фрезера были ближе к краю стола. Расположив ровно накладку, наметить места для просверливания отверстий, которые будут закреплены винтами.
Крепёжные отверстия должны совпадать с накладкой
- Замерить диаметр накладки и расстояние от внешнего края до среза подошвы, как показано на изображении.
Определение её диаметра
- От середины срезанной части подошвы перпендикулярно провести линию до её центра, где: S = D/2-(D-H).
Замеры проводятся от среза подошвы накладки
- С помощью отверстий в подошве накладки сделать разметку будущих отверстий для монтажных винтов.
Использование накладки в качестве шаблона
- В деталях №2 и 3 просверлить отверстия для креплений и фрезы. В основании и передней части упора сделать разметку для полукруглых вырезов, как показано на изображении. Используя электролобзик, выпилить полукруглые вырезы. Отшлифовать поверхности.
На схеме полукруглые вырезы не сделаны
- К нижней стороне столешницы закрепить четыре планки (детали №7) с помощью шурупов.
В качестве клея использовать столярный или эпоксидный
- Склеить остальные заготовки и закрепить их шурупами. Снизу столешницы установить фрезер.
1 - боковая планка для фиксации струбцинами на козлах; 2 - царга; 3 - раззенкованные направляющие отверстия; 4 - передняя стенка упора; 5 - саморез с потайной головкой 4,5х42; 6 - косынка; 7 - основание упора
- Теперь необходимо изготовить опорную конструкцию стола. В нашем случае его высота будет 820 мм. Для этого использовался лист берёзовой фанеры 19х1000х1650 мм.
1 - наружная боковая стойка; 2 - внутренняя стойка; 3 - задняя стойка; 4 - основание
- Распилить фанеру на детали согласно размерам.
- Собрать конструкцию стола, закрепив его детали саморезами, шурупами, клеем. В результате получился каркас со свободным пространством в тумбах, которые удобно использовать для хранения инструментов и расходных материалов.
1 - боковая стойка; 2 - опора на колёсах; 3 - дно конструкции; 4 - внутренняя панель; 5 - задняя стойка
- Затем необходимо изготовить монтажную пластину, которая поспособствует большему вылету фрезы за счёт прикреплённого к ней инструмента. Для изготовления пластины необходим дюралюминий, гетинакс или поликарбонат толщиной от 4 до 6 мм. Вырезать из указанного материала квадрат, стороны которого равны 300 мм. На него приклеить подошву фрезера (с помощью двустороннего скотча). В этом случае накладка будет в качестве шаблона. Сквозь отверстия накладки просверлить пластину. После этого снять накладку и сделать большим сверлом углубления под шляпки в пластине.
Позволяет фрезе максимально обрабатывать детали
- Как показано на изображении, необходимо поместить пластину и обвести её контур. На столешнице начертить и выпилить вырез, края которого обработать наждачной бумагой.
Заранее высверленное отверстие облегчит процесс
- На месте крепления фрезы просверлить отверстия и расширить их с обратной стороны столешницы сверлом на 11 мм. Уложить монтажную пластину на подготовленное отверстие в столешнице, совместив их для крепления болтами. Прикрепить деталь к подошве фрезера. Вставить инструмент в столешницу и закрепить на винты.
Отверстия столешницы и пластины должны совпадать
- Для удобства работы на станке необходимо доработать боковой упор и оборудовать его поворотным. Это поможет в дальнейшем обрабатывать концы узких деталей. Для этого нужно в поверхность плиты врезать направляющие из Т-образного профиля.
Поворотный и боковой упор сделают процесс удобным
- Установить направляющий профиль в передней планке упора для крепления прижимов, накладок и защитных приспособлений.
- Для подключения пылесоса к станку необходимо изготовить патрубок для пылеудаления. Для этого из фанеры нужно вырезать деталь размером 140х178 мм. В центре детали делаем круглое отверстие для крепления переходного штуцера для пылесоса.
Деталь изготавливается из фанеры
- Для упора добавить предохранительный щит из фанеры и оргстекла.
Для удобства использованы гайки-барашки
- Для фрезеровки мелких фрагментов изготовить прижимы и фиксаторы. Для этого из фанеры вырезаем детали в соответствии с размерами на изображении. При изготовлении прижима-гребёнки лучше использовать древесину клёна. Для выпиливания детали нужно выбирать участок с прямолинейным направлением волокон дерева. Щели гребней лучше выполнить циркулярной пилой на станке.
Позволяют фиксировать детали при обработке мелких фрагментов
- Зафиксировать направляющую прижимами. Отшлифовать все поверхности стола, особенно в местах, где будут проводиться фрезерные работы. Прочистить все деревянные элементы от пыли и покрыть маслом.
Техника безопасности
При работе на фрезерном станке возможны несчастные случаи и получение травм от соприкосновения с вращающимися механизмами фрезы и отлетающих от неё частиц обрабатываемых деталей. Перед запуском фрезер нужно убрать с поверхности столешницы весь инструмент, очистить её поверхность от мусора и мелких частиц. Также можно оборудовать фрезерный стол защитным экраном, который будет препятствовать разлёту частиц.
Во время работы за столом недопустима чистка и смазывание деталей, снятие защитного экрана и измерение обрабатываемых деталей. Для избежания попадания в глаза вылетающих частиц необходимо пользоваться защитными очками. Особенно это актуально при скоростном фрезеровании или обработке бронзовых элементов, чугунных или силуминовых.
Врезать фрезу в деталь необходимо постепенно. Механическая подача должна быть включена до соприкосновения детали со сверлом фрезы. Во время вращения фрезерного механизма недопустимо близкое расположение рук в зоне вращения инструмента. Перед установкой свёрл необходимо убедиться в их надёжности и прочности, а также целостности и правильности заточки. Свёрла не должны содержать отколы металла и трещины. В случае обнаружения таких дефектов необходима обязательная их замена.
Видео: Изготовление фрезерного стола своими руками
Благодаря относительно недорогим материалам и вашему умению можно построить компактную конструкцию фрезерного стола. Это позволит в домашних условиях изготавливать детали с высокоточными вырезами и качественной обработкой.
Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:
- прорезать паз;
- сделать канавку;
- выполнить шиповое соединение;
- обработать кромки и т.д.
Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.
Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.
Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.
Вариант 1. Инструкция по изготовлению стола для ручного фрезера
Материалы для изготовления фрезерного стола
Для сооружения фрезерного стола понадобиться:
- 4 бруска квадратного сечения;
- обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
- метизы (гайки, болты, саморезы, петли и пр.);
- домкрат;
- металлический профиль;
- шестимиллиметровая стальная пластина;
- алюминиевые направляющие;
- подвижная каретка-упор (направляющая от пилы);
- ручной фрезер.
Чертеж самодельного фрезерного стола (вариант 1)
В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.
Пошаговая сборка
Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.
1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.
2-й шаг . Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.
3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.
4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.
5-й шаг . Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.
6-й шаг . Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.
7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.
8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.
9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.
Конструкция и видео самодельного фрезерного стола для ручного фрезера
Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.
Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!
Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.
Вариант 2. Еще один фрезерный стол и другие особенности сборки
Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.
Материалы и инструменты.
Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:
- металлический уголок или труба (для каркаса);
- алюминиевая направляющая;
- оси для крепления фрезера;
- шпатлевка, грунтовка и краска по металлу;
- саморезы; болты мебельные 6 х 60 мм;
- болты регулировочные шестигранные с гайками – 4 шт. ;
- фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
- доски или обрезки фанеры (для изготовления параллельного упора).
Также необходимы следующие инструменты:
- сварочный аппарат (для металлического каркаса стола);
- дрель и сверла;
- шуруповерт;
- электролобзик;
- фрезер;
- шпатель, кисти, тряпки.
Основные чертежи
Конструктивные особенности фрезерного стола
Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.
Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.
Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.
Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.
На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.
Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.
По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг — сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.
Как изготовить рабочую поверхность и основание
Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.
В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.
Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.
В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.
Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.
Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии
Вариант 3. Дешевый самодельный стол для фрезера
Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.
Этап №1.
Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.
Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.
Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.
Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.
Этап №2.
Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.
Этап №3.
Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.
Этап №4.
Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.
Этап №5.
Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.
Этап№ 6.
Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.
Этап№ 7.
На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.
С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.
По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.
Этап№8.
Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.
Этап№9.
По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.
Этап №10.
Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.
На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.
Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.
Этап №11.
Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.
Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.
Этап №12.
Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.
Этап №13.
Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.
Этап №14.
Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.
Этап №15.
Переверните стол и с помощью шестигранника поднимите фрезер.
Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.
Вариант 4. Фрезерный станок на базе письменно стола
Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.
Размеры детлей и материалы
Фрезерный стол значительно повышает производительность труда и эффективность работы с ручным фрезером. Приобретать серийную модель такого стола для своего домашнего фрезерного станка зачастую невыгодно. Намного экономичнее сделать стол своими руками. Это не займет много времени и потребует очень незначительных финансовых затрат. Справиться с такой задачей при желании может любой домашний мастер.
Вопросом о том, как изготовить фрезерный стол своими руками, задаются многие домашние мастера. Это объяснимо: оборудование, на котором фрезер зафиксирован неподвижно, а заготовка движется по специально оборудованному для этого рабочему столу, во многих случаях намного удобнее в использовании. Зачастую при работе с ручным фрезером заготовку закрепляют на обычном столе, а все манипуляции проводят самим инструментом, что не позволяет соблюсти точность обработки.
Используя стол для ручного фрезера при обработке изделий из древесины, можно добиться результатов, которые позволяют получить профессиональные фрезерные станки. С помощью такого несложного приспособления качественно выполняют целый перечень технологических операций: вырезание фигурных отверстий и проделывание различных прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок.
С устройством фрезерного стола заводского производства можно ознакомиться на видео ниже. Мы постараемся сделать не хуже, а в чем-то даже лучше и, что весьма немаловажно, дешевле.
Фрезерный стол даст вам возможность выполнять обработку не только деревянных заготовок, но и изделий, которые выполнены из ДСП, МДФ, пластика и др. С помощью такого стола вы сможете делать пазы и шлицы, обрабатывать элементы шпунтовых соединений и соединений «шип – паз», снимать фаски и создавать декоративные профили.
Фрезерный стол, изготовление которого не потребует больших финансовых затрат, позволит вам оснастить свою домашнюю мастерскую настоящим деревообрабатывающим станком. Не случайно многие производственные компании занялись изготовлением именно фрезерных столов и аксессуаров к ним, но за такое приспособление придется отдать приличную сумму денег. Самодельный стол, если его сделать в соответствии с чертежами, которые мы разберем в данной статье, по своей функциональности ничем не уступает моделям, выпущенным в производственных условиях, а обойдется значительно дешевле.
Чертежи фрезерного стола: вариант №1
Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.
Размеры деталей Стол в разрезе Двуслойная крышка стола Вырез в первом слое стола Разметка выреза второго слоя стола Склеивание обоих слоев Выпиливание выреза по разметке второго слоя Чертеж параллельного упора Торцевая пластина упора Патрубок пылеотвода Предохранительный щиток из оргстекла Гребенчатый прижим и стопорный блок
Конструкция фрезерного стола
При желании можно сделать фрезерный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому стол для него должен отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы, поэтому под ней должно быть достаточно свободного места.
Для крепления фрезера к столешнице используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью. Использовать для изготовления такой пластины можно металлический лист, текстолит или прочную фанеру. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы.
Монтажная пластина должна располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для ее крепления к подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.
Чтобы сделать включение своего самодельного фрезерного станка более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности стола длинную металлическую линейку.
Прежде чем начинать конструировать фрезерный стол для своей мастерской, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать станок агрегатного типа (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.
Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка занимает совсем немного места, а при желании ее можно повесить на стену.
Если площадь вашей мастерской позволяет, то лучше сделать стационарный фрезерный станок, на котором работать намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.
Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.
Простейший фрезерный стол можно сделать очень быстро. Для изготовления конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляется направляющий элемент. В качестве такой направляющей (и одновременно упора) подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.
В листе из ДСП требуется сделать отверстие для размещения фрезера, который будет фиксироваться на столешнице при помощи двух струбцин. После этого ваш компактный фрезерный стол с направляющей можно считать готовым.
Изготовление станины и столешницы
Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить простейший чертеж. На нем необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.
Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).
Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, – 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости менять высоту фрезерного стола.
Сделать недорогую, но очень надежную рабочую поверхность для самодельного фрезерного устройства можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.
Чертежи фрезерного стола: вариант №2
Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.
Таблица деталей стола и их размеров Каркас Верхний угол каркаса Нижний угол каркаса Направляющая для скольжения ящиков Схема расположения направляющих Столешница Чертеж упора Большой выдвижной ящик Маленький выдвижной ящик Передняя часть малого ящика Боковые панели стола
Как сделать монтажную пластину
Поскольку столешница самодельного фрезерного станка обладает достаточно большой толщиной, то монтажная пластина для крепления фрезера должна иметь минимальную толщину. Это позволит максимально задействовать вылет режущего инструмента. Понятно, что такая пластина при минимальной толщине должна отличаться высокой прочностью и жесткостью.
Пластину можно сделать из металла либо из материала, который не уступает ему по свой прочности, – текстолита. Толщина листа текстолита должна находиться в пределах 4–8 мм. По предварительно подготовленному чертежу из такого листа вырезается прямоугольная деталь, в центре которой делается отверстие. Размеры последнего соответствует диаметру отверстия в подошве фрезера.
Соединение пластины с подошвой фрезера и самим столом, как уже было сказано выше, обеспечивается за счет отверстий, выполненных в ней, и ответных резьбовых отверстий в подошве фрезера. Отверстия для фиксации пластины к поверхности стола делаются по четырем ее углам.
Размеры и расположение отверстий для соединения пластины с фрезером должны полностью соответствовать отверстиям, расположенным на подошве инструмента. Чтобы не ошибиться при изготовлении пластины, необходимо предварительно подготовить ее чертеж, на котором надо указать габаритные размеры этой детали, диаметры и расположение на ней всех отверстий. При желании можно зафиксировать ее на поверхности стола, используя скобы-прижимы.
Видео с подробным рассказом о постройке фрезерного стола, функционал и удобство которого весьма высоки, но и сложность изготовления также очень серьезная. Для большинства мастеров такой стол будет излишне сложным, но, возможно, кто-то почерпнет полезные идеи при создании своего собственного оборудования.
Сборка фрезерного стола
Фрезерный стол начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.
Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.
Когда требования с оборудованию невелики и связываться с самоделками нет желания, можно купить нечто подобное тому, что изображено на фото ниже.
Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.
Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.
Чертежи фрезерного стола: вариант №3
Компактный настольный фрезерный стол и подробный разбор его создания на фото ниже.
Компьютерная модель Внешний вид в сборе Вид сзади Вид спереди Фреза поднята, створки раздвинуты Фреза опущена, створки сдвинуты Ручной фрезер Шланг от пылесоса для отвода пыли и стружки Крепление фрезера и отвод стружки Регулировка подъема фрезы Подъем фрезы осуществляется вращением винта Настройка подъема фрезы Настройка вылета фрезы Площадка из оргстекла до установки фрезера Стекло точно подогнано к столешнице Фрезер прикручен с опорной площадке
Изготовление верхнего прижима
Чтобы сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, необходимо подготовить чертеж.
В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.
На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.
Привод для самодельного фрезерного станка
Для того чтобы самодельный фрезерный станок отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.
Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).
Обращать внимание следует не только на мощность, но и на оборотистость электродвигателя. Чем выше этот показатель, тем лучшего качества будет получаться рез. Электродвигатели, как известно, могут быть рассчитаны на питание от электрической сети с напряжением 220 и 380 В. С подключением первых никаких проблем не возникнет, а вот трехфазные асинхронные двигатели придется запитывать при помощи специальной схемы «звезда-треугольник». Подключение по такой схеме даст возможность использовать электродвигатель на его максимальной мощности и обеспечит ему плавный запуск. А если напрямую подключить такой электромотор к сети с напряжением 220 В, то вы потеряете 30–50% его мощности.
Чертежи фрезерного стола: вариант №4
Разбор еще одной конструкции сделанного своими руками фрезерного стола, дополненный видео от автора.
Столешница откинута Лифт организован с помощью домкрата Столешница, вид сверху Подвижная каретка-упор Параллельный упор с барашками Короб для подключения пылесоса (отвод пыли и стружки) Стальная пластина для крепления фрезера Крепление подошвы фрезера к пластине Принцип работы лифта
Безопасность при работе на самодельном фрезерном столе
При изготовлении самодельного фрезерного станка следует обеспечить безопасность работы на нем. В первую очередь, необходимо оснастить сам рабочий инструмент защитным экраном. Как устроены такие экраны, иллюстрируют фото и чертежи профессионального оборудования. Обязательным элементом вашего самодельного оборудования должна быть кнопка экстренной остановки, так называемый грибок. Размещать ее следует в легкодоступном месте, а кнопку запуска надо закрепить в том месте, где будет исключено ее случайное нажатие.
Позаботьтесь о том, чтобы зона обработки была хорошо подсвечена, так как именно она является самым опасным местом любого оборудования. Если в ходе работы вам необходимо часто менять вылет фрезы, стоит изготовить ручное или автоматическое устройство подъема-опускания инструмента (лифт). Такой лифт позволит вам более эффективно использовать свое самодельное фрезерное оборудование и сделает работу на нем комфортной и безопасной. Различные конструкции таких лифтов можно также найти в Интернете.
При желании и необходимости можно постоянно модернизировать свое самодельное оборудование и превратить его со временем в полноценный координатный станок с поворотным рабочим столом.
