Самодельная ультразвуковая стиральная машинка, или необычное применение мобильного зарядного устройства. Для УЗ машинки нам понадобятся: Импульсный блок зарядки сотового телефона, Пьезоэлемент, Подходящий пластмассовый корпус, Паяльник и Клей.
Прежде всего аккуратно, чтоб случайно не отломать какую - нибудь деталь, разбираем зарядное устройство от любого мобильного телефона (желательно выбирать по мощнее) и находим электролитический конденсатор фильтра на 5 мкФ 400 В. Если он стоит после выпрямительных диодов, выпаиваем его.
Перепаиваем ОДИН проводок с выхода выпрямителя на выход трансформатора так, чтобы пьезоэлемент был подключен к выходным выводам трансформатора. Провода припаиваем к пьезоэлементу не обращая внимания на полярность.
Вообще-то ультразвуковой излучатель положено использовать специальный мощный - на основе титаната бария, но для стирки небольших объёмов одежды пойдёт и такой.

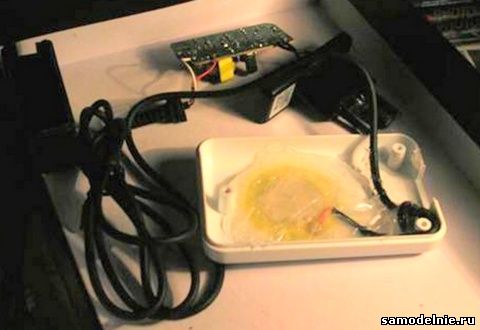

Пьезик тоже лучше взять как можно мощнее. Не от маленький китайских электронных часов, а например советский ЗП-22 или аналогичный. Пьезоэлемент помещаем в корпус и заливаем герметиком. Ультразвуковая стиральная машинка готова.
Страница 1 из 2
КАК СДЕЛАТЬ СВОИМИ РУКАМИ УЛЬТРАЗВУКОВУЮ СТИРАЛЬНУЮ МАШИНУ
Доброе время суток, уважаемый читатель!
До не давнего времени никто и не слышал про такое чудо техники, как ультразвуковые стиральные машины. Сразу представляется нечто сверхзвуковое, работающее на субатомных энергиях. На самом деле конструкция ультразвуковой стиральной машины достаточна проста. Но есть один вопрос: зачем они нужны? Если есть возможность и экономическая, и, так скажем, пространственная, лучше купить обычную стиральную машинку и не забивать себе голову ультразвуком. Действительно, думаю, по соотношению качества стирки, затраченных телодвижений и времени сложно противопоставить что-то иное современным стиральным машинкам. Но вот если есть ограниченность в денежных знаках или, скажем, у нас не так много пространства, то весьма привлекательным вариантом является ультразвуковая стиральная машина. Особенно, как мне кажется, это удобный вариант для путешественников: ультразвуковая стиральная машина не занимает много места, проста в использовании и особо непривередлива. Можно не усложнять, конечно, себе жизнь и пойти в магазин купить себе такую стиральную машинку. Цена подобных устройств варьирует в среднем от 1 000 руб. до 2 500. Но для тех кто не ищет легких путей, я предлагаю вариант самостоятельной сборки. Тем более, что, по своей сути, ультразвуковые стиральные машины не представляют собой нечто сверхсложное.
Но что такое ультразвуковая стиральная машина и для чего она предназначается? Как и понятно из названия, данное устройство используется для стирки белья посредством ультразвуковых колебаний, ну или близких к ультразвуку. Исключительной особенностью данного вида стирки является отсутствие механического воздействия на ткани (создатели подобных устройств даже утверждают, что качество стирки превосходит обычные стиральные машинки, что весьма спорно, за счет более глубокого проникновения ультразвука в структуру ткани нежели при механическом воздействии), производятся параллельно дезинфекция (поскольку, как известно, ультразвук пагубно воздействует на микроорганизмы) и, ко всему прочему, употребляется весьма низкое количество электроэнергии (что в некоторых ситуациях весьма существенно). Для полноценного функционирования ультразвуковой стиральной машины требуется всего 15 Вт. Правда, создатели ультразвуковой стиральной машины забывают, как правило, добавить, что для выведения пятен или грязи ультразвуковой стиральной машине понадобиться вдвое больше времени, чем обычной (5 – 6 часов).
Для того, чтобы изготовить ультразвуковую стиральную машину нам понадобиться блок питания, который изготовлен по безтрансформаторной схеме, пьезокерамический излучатель, генератор импульсов на транзисторе VT1 в прочном, хорошо изолированном корпусе. Собственно, именно трансформатор Tpl повышает импульсное напряжение до 50 – 55 В. Наблюдаемая частота импульсов колеблется в пределах 15 – 30 Кгц.
Как стирать вещи? Опрос многих людей свел возможности к двум вариантам: руками и стиральной машинкой. Когда речь идет о таком аппарате, все представляют себе громоздкую конструкцию. Однако технологии продвинулись намного дальше. Теперь для того, чтобы сделать вещи чистыми, можно использовать ультразвук. Удивлены? Его применяют в разных целях очень давно. Впервые ультразвук стали использовать в военной промышленности, после оказалось, что он вполне востребован и в мирных целях, например для очищения разных поверхностей. Ультразвуковая стиральная машинка прекрасно справляется с основной задачей. Помещенный прибор в воду с грязным бельем издает высокочастотный звук. Микропузырьки и акустические волны глубоко проникают в ткань, очищая ее непосредственно между волокнами.
Согласно отзывам людей, полностью отказаться от ручной стирки не получается, причем по разным причинам. Именно тогда на помощь приходят Наиболее эффективны они при стирке вещей из деликатного материала, особенно если те украшены бисером или другими нашивками, которые в машинке-автомат могут попросту оторваться.
Краткое описание
Ультразвуковая стиральная машинка - небольшой прибор, который состоит из блока питания и излучателя. Пьезокерамический элемент (генератор) под воздействием электрического тока начинает вырабатывать ультразвук. Человек его не воспринимает. Однако он, благодаря созданию акустических волн, способен выбивать грязь, собравшуюся между волокнами.
Эффективность ультразвука доказана в промышленности. С его помощью можно очистить самые труднодоступные места, например трубы, металлические изделия. Но также эффективен он при стирке. Стоит заметить, что все дело в мощности. Например, чаще всего сила акустических колебаний не превышает 100 кГц. Однако, например, для промывки ювелирных изделий или плат, которые заливаются максимум 500 мл воды, этого достаточно. Но для стирки используется намного больше жидкости (несколько литров), поэтому высоких результатов от такой мощности ожидать не стоит.
Ультразвуковая стиральная машинка справляется только со слабозагрязненными вещами. Сам процесс очищения происходит максимально бережно, ткань не будет деформироваться. Короткие замыкания или удары током достаточно редки.
Стоимость таких приборов в среднем составляет около 2000-4000 рублей в зависимости от бренда.
Преимущества и недостатки
В любом случае, если появилось желание приобрести такой прибор, необходимо ознакомиться с плюсами и минусами. Производители утверждают, что, стирая с помощью ультразвука, можно значительно сэкономить на электроэнергии. Эти приборы полностью удаляют неприятные запахи, оказывают дезинфицирующий эффект, а также обновляют цвет.
На самом ли деле все это может владельцев неоднозначны. Сразу стоит заметить, что в сети больше нареканий на такие приборы. Единственно, с чем согласны покупатели, - экономичность, бесшумная работа, компактные размеры и невысокая стоимость.
Теперь стоит озвучить отрицательные стороны. Прежде всего, данный аппарат не освобождает человека от полоскания и отжима вещей. Еще одним весомым минусом является необходимость постоянного слежения за процессом стирки. Периодически требуется передвигать прибор, переворачивать вещи и проверять результат. Важно понимать, что подобные стиральные машинки нельзя использовать в качестве основных, и они только подходят как дополнение к полноценному аппарату.
Изучая отзывы покупателей, можно сделать определенные выводы. К сожалению, ультразвуковые приборы малоэффективны для стирки сильнозагрязненных вещей. Люди жалуются, что с их помощью невозможно полностью избавиться от разных пятен. Все равно приходится использовать специальные жидкости для их выведения. А вот для освежения гардин, ультразвуковая стиральная машинка идеально подходит.
Для того чтобы стирка была максимально эффективной, необходимо сделать следующее:
- пятна предварительно обработать специальным средством;
- температура воды не должна быть ниже 50° и выше 85°;
- замачивать белье.
«Золушка»
Ультразвуковая стиральная машинка «Золушка» предназначена для стирки вещей и очищения других поверхностей (ювелирных изделий, посуды и прочего). Имеются модели с одним и двумя излучателями. Стоимость варьируется от 900 до 1500 рублей. Прибор состоит из блока питания (220 В), сетевого кабели (длина - 2 м) и излучателя, который помещен в герметичный пластмассовый корпус. Способен издавать акустические волны с частотой до 63 кГц. Требования к температуре воды - не выше 70°. Ограничений по длительности работы нет. Потребляет не более 20 Вт. Вес изделия - 500 г. Производитель рекомендует следующую длительность стирки:
- при слабом загрязнении - около 2 ч;
- вещи с пятнами - до 3 ч;
- сильное загрязнение - не менее 2,5 ч.
Какое же мнение сложилось у покупателей о стиральной машинке «Золушка»? Оно разделилось практически на половину. К первой относятся те, кто расхваливает прибор, рассказывая о качественной стирке, бесшумной работе, экономичности. Вторая же половина настроена отрицательно. Ультразвуковая машинка не отстирывает пятна, приходится их тереть вручную, самостоятельно выполаскивать и отжимать вещи, следить за температурой и количеством воды.
«Ретона»
Ультразвуковая стиральная машинка «Ретона» пользуется популярностью. Производится в России. По мнению многих покупателей, она отлично справляется с трудновыводимыми пятнами, например от вина. Работает от сети 220 В. Прибор очень компактных размеров (вес - 300 г). Во время работы создает акустические колебания частотой 100 кГц. Используется только в воде, температура которой от 40° до 80°. Излучатель, не погруженный в воду, можно держать включенным не более 10 минут. Стоимость на модели «Ретона» варьируется в пределах от 1800 до 4500 рублей.
«Ультратон»
Ультразвуковая стиральная машинка «Ультратон», с помощью которой можно очистить ювелирные изделия и постирать белье, также является отечественным продуктом. Устройство способно создавать акустические колебания с частотой 22 кГц, которые распространяются на расстояние не более 20 см. Можно использовать при температуре воды до 90°. Во время работы потребляет 15 Вт. Вес стиральной машинки - 300 г. Стоимость в пределах 1500 рублей.
К сожалению, в сети много отрицательных отзывов о данном приборе, которые сообщают о неэффективности. Согласно заявлениям владельцев, с помощью «Ультратона» можно только освежить белье от пыли.
Стиральные машины уже давным-давно стали неотъемлемыми элементами домашнего быта. Они выполняют очень значимую роль в нашей жизни, экономя всегда недостающие время и силы. А слышали вы про то, что существует ультразвуковая стиральная машина своими руками. Да, стиральную машину, да еще и ультразвуковую, можно изготовить собственноручно, и в этой статье мы расскажем вам, как это сделать, о ее преимуществах и недостатках, и как ее вообще использовать.
Как происходит стирка при помощи ультразвуковой машины?
Чтобы вы смогли научиться использовать ультразвуковой прибор, вам не понадобится вникать во все сложные инструкции:
- Загрязненное белье загружается в любую емкость с водой, а также моющим средством. Любопытно то, что размер емкости ничем не ограничены – стирать можно в стеклянной банке, даже в ванне – зависит все только от количества вещей, а также их объема.
Важно! Единственное, что вы должны будете учесть, — воды должно быть такое количество, чтобы одежда свободно плавала в моющем растворе.
- Чтобы достичь максимального эффекта, рекомендуем вам группировать белье по структуре и степени загрязненности ткани. Цветную одежду лучше всего стирать отдельно от белых, линяющую одежду не замачивайте в одном тазу вместе с прочими предметами.
- Если на одежде присутствуют пятна или же сильные загрязнения, их дополнительно можете намылить или обработать специальным пятновыводителем.
- Устройство расположите приблизительно посередине емкости, распределяя одежду вокруг излучателя, а затем источник питания подключите в сеть.
- По окончании процесса стирки блок питания отключите, извлеките устройство из воды, а затем поласкайте вещи привычным для вас ручным способом.
- Для того чтобы усилить эффект, можете дополнить полоскание работой устройства, положив его в емкости вместе с бельем приблизительно на 15-20 минут.
Важно! Нет смысла заглядывать внутрь тазика и пытаться рассмотреть в нем процессы, которые напоминают бурление воды и поднимают мыльную пену. Данный прибор работает совершенно бесшумно, и практически незаметно растворяет грязь, ликвидирует пятна посредством разрушения связи загрязненных микроэлементов с волокнами ткани. Далее загрязнения устраняются поверхностно-активными химическими средствами.
Сколько надо стирать вещи ультразвуком?
Все время стирки зависит от количества вещей, уровня их загрязненности, типа ткани, температуры и уровня жесткости воды. В среднем на весь цикл уходит приблизительно час. Но процесс всегда можно продлить или сократить, в некоторых случаях продолжительность процесса может составить 10-12 часов.
Важно! В случае если стирка происходит в огромном тазу или же в ванне, прибор лучше перемещать, а громоздкие вещи, такие как верхняя одежда и пледы – переворачивать.
Наиболее подходящие для больших стирок устройства — ультразвуковые стиральные машинки с парой излучателей.
Преимущества миниатюрной техники
Самые главные преимущества ультразвуковой машинки это:
- доступная стоимость;
- компактные размеры;
- работает в бесшумном режиме;
- экономичная – миниатюрная “помощница” требует в сто раз меньше энергоресурсов, нежели автоматическая стиральная машина.
Еще к плюсам можно добавить такие факторы:
- Процесс стирки при помощи ультразвука не портит деликатные вещи, обновляет и сохраняет их цвет, дезинфицирует и ликвидирует неприятные запахи.
- Ультразвуковая стиральная машинка своими руками может справиться даже с такими проблемными элементами, как подушки, пледы, одеяла, шорты.
- Ей вы можете доверить дорогое белье, которое изготовлено из натурального льна и шелка, кружевные наряды и изделия, которые украшены многочисленной фурнитурой, пайетками или же бисером.
- Любые вещи, которые обладают ярлыком “Только ручная стирка” можете стирать при помощи этого аккуратного аппарата, потому что его работа более безопасна для ткани, нежели попытки устранить пятно при помощи активного трения.
Важно! Кстати, ничто вам не мешает использовать ультразвуковой аппарат не только для того, чтобы стирать белье, но и чтобы помыть посуду. К примеру, при помощи него вы можете вернуть утратившим первоначальный блеск столовым приборам, потускневшие вазы и рюмки. Еще одно достаточно полезное применение – чистка игрушек, которые изготовлены из различного материала: текстиля, искусственного меха, пластика, резины.
Минусы:
- Наиболее существенный и главный недостаток ультразвукового аппарата заключается в том, что есть необходимость отжимать и полоскать белье собственноручно. Тем, кто уже давно отвык от такого трудоемкого процесса, наверняка не понравится возвращаться к старым методам, особенно, если речь идет о пледе или же джинсах.
- При всем этом, после ручного отжатия с вещей продолжает капать вода, что достаточно неудобно, если белье сушить приходится не над ванной.
- Еще один недостаток заключается в том, что весь процесс стирки придется контролировать: переворачивать белье, перемещать устройство, не забывать о времени, и ожидать, когда полученный результат вас удовлетворит.
Важно! Исходя из этого, можно сказать, что ультразвуковая машинка своими руками больше подходит в роли дополнительного приспособления, которое облегчает стирку деликатного белья, а не в роли основной “помощницы”.
Как изготовить ультразвуковую стиральную машину быстро?
Для того чтобы ультразвуковая стиральная машина своими руками получилась эффективной и безопасной, вам понадобятся:
- Импульсный блок зарядки вашего сотового телефона – 1 шт;
- Пьезоэлемент -1 шт;
- Клей;
- Корпус -1 шт;
- Паяльник;
- Герметик.
Важно! Пьезоэлемент покупать не обязательно. Возможно, он найдется дома — сломанный или надоевший телефон, электронный будильник, старая китайская или корейская магнитола, игрушка с пьезоэлементом или колонки.
Процесс изготовления ультразвуковой машинки:
- Аккуратно разберите зарядное устройство и найдите электролитический конденсатор на 400 В, как правило, 2,2-10 мкф. Случается так, что стоят сразу 2, но иногда изготовители могут поставить ни одного, ну нам же проще. Если он стоит за выпрямительными диодами, то выпаиваем его.
- Припаяйте один проводок (+) с выпрямителя на трансформатор таким образом, чтобы ваш пьезоэлемент был подключен к самим выходным ножкам трансформатора, обходя выпрямительные диоды и конденсатор.
Важно! Конденсатор, как ненужный элемент, можете также выпаять на запчасти.
Технический прогресс не стоит на месте. С каждым годом появляются все новые изобретения, которые призваны облегчить жизнь и быт человека. Одним из таких приборов является ультразвуковая стиральная машинка. Размеры ее не превышают 10 см. Собирать такой прибор можно в домашних условиях. Это дает возможность зарабатывать деньги, не используя сложного оборудования, больших помещений и наемный труд.
Стиральная машинка использует для очистки белья звуковые колебания. Они распространяются по всему объему раствора с моющим средством, с такой же частотой, что и ультразвуковые волны. Перед традиционным способом стирки такое новшество имеет ряд преимуществ:
- Во-первых, она меньше по размерам и потребляет не больше 15 Вт мощности.
- Во-вторых, эту маленькую стиральную машинку можно использовать для любых тканей. Механических колебаний во время процесса практически нет.
- В-третьих, ультразвуковые волны обладают дезинфицирующим воздействием.
Что же представляют собой эти маленькие стиральные машины? Название говорит само за себя. Используют прибор этот для стирки белья. Очистка загрязнений происходит за счет воздействия на них колебаний, близких по параметрам к ультразвуку. Время воздействия на белье обычно удваивается. Стоят такие машинки обычно в пределах 1 – 2,5 тыс. рублей.
Собрать устройство может любой человек, знакомый с электротехникой. Основой любого прибора является его принципиальная схема. Изучив ее, мастер сможет подобрать нужные комплектующие и соединить их в правильной последовательности. Понадобится такой набор элементов:
Ниже приведена схема, которая позволяет работать такому прибору.
DD1 - это элемент, который излучает слабые ультразвуковые волны. Сигал усиливается за счет четырех транзисторов. К их выходам подсоединяется пьезокерамический излучатель, который играет роль конденсатора. Перезарядка его происходит на частоте 25 тыс. Гц. Питается прибор от нескольких гальванических батарей. Они соединятся в цепь последовательно. Качество стирки зависит от напряжения питания. Такую маленькую стиральную машинку может питать даже автомобильный аккумулятор. Ее удобно брать с собой в путешествия . Для работы от обычной розетки между прибором и сетью нужно поставить источник постоянного напряжения. Он должен иметь на выходе не больше 15 Вт напряжения. Понижается оно при помощи специального трансформатора, диодного моста и электролитического конденсатора. Емкость последнего должна быть не меньше 1000 мкФ.
Одним из главных элементов маленькой стиральной машинки является излучатель. Он распространяет волны с частотой 3,5 кГц. Его подсоединяют кабелем и фиксируют на плате эпоксидным клеем. Здесь же монтируют печатным или навесным способом остальные детали, и подключается шнур питания.
Генератор ультразвуковых колебаний предназначен для того, чтобы усиливать сигнал излучателя. При помощи него достигается частота волн 28 кГц. Сначала увеличивается емкость конденсатора. Она должна составлять 1600 пФ. Если все подсоединено правильно, то излучатель начинает издавать звук, похожий на свист. Дискомфортный тон убирают при помощи резистора. Прибор полностью погружается в воду и там производится его настройка. Когда звук исчезнет, емкость конденсатора можно снизить до первоначальной, в 200 пФ. Так настраивается работа прибора на частоте четвертой гармоники.
Самая эффективная стирка белья происходит в баке, не меньше 10 литров. Соотношение величины дна таза к его стенкам 1:1,5. Туда загружают не больше полутора килограмм сухого белья. Температура жидкости выдерживается в таком же режиме. Как и при обычной ручной стирке (для синтетики рекомендуют использовать температуру не больше 40 градусов, а для хлопка – 60-65 градусов). Меньшее количество стирки потребует уменьшения воды в емкости. В таз добавляют моющее средство, а аппарат помещают точно по центру. Обычно через полчаса белье готово для полоскания. Во время процесса рекомендуют вещи переворачивать. Делать это нужно каждые 15 минут. Волокна ткани при таком способе стирки не скручиваются. Следовательно, вещи служат дольше.
Ткани при такой стирке практически не повреждаются, так как их волокна при стирке не деформируются и не выкручиваются, как в традиционных машинах. При сильных загрязнениях рекомендуют белье замачивать на несколько часов. Прибор можно использовать и на этой стадии. Иногда хозяйки проводят замачивание в таком режиме, а стирают в обычной стиральной машинке.
После использования прибор достают, ополаскивают и сухим убирают на хранение. Рекомендуют использовать такую маленькую стиральную машинку для стирки деликатных и тонких тканей.
Технология изготовления ультразвуковой стиральной машины своими руками
Принцип работы ультразвуковой стиральной машинки основан на ультразвуковых, или близким к ним, колебаниям. Сам процесс стирки проходит без механического вмешательства. Считается, что ультразвуковые волны проникают в структуру ткани намного глубже, чем при обычной стирке, параллельно дезинфицируя одежду.
Данный прибор предназначен для функционирования в ограниченных пространствах или же в местах малой энергообеспеченности. Аппарат можно приобрести и в магазине, но если очень ограниченный бюджет или просто интересно создание чего-то собственными силами, то можно собрать машинку в домашних условиях своими руками. Для процесса изготовления данного приспособления не требуется особых навыков, но начальные знания в электронике и понятие основных принципов физики здесь очень даже пригодятся. Также необходимо обзавестись некоторым инструментом: паяльник, припой, кусачки и нож, найти корпус для будущего прибора и силиконовый клей (герметик).
Для начала стоит понять принцип работы схемы и разобраться в ее элементарной базе. В нашем случае это высокочастотный (приближенный к ультразвуку) излучатель, частота которого варьируется от 15 до 35 кГц. Питание, осуществляется безтрансформаторным элементом питания, который основан на генераторе импульсов. Можно протравить печатную плату и собрать по подходящей вам схеме свою ультразвуковую стиральную машину с нуля (здесь необходимо обзавестись нужными деталями), а можно воспользоваться готовыми приборами (слегка переделав их). Такие есть у всех в закромах кладовки.
Если решили производить изделие по второму варианту, то вам понадобиться любое импульсное зарядное устройство от 5 до 50 вольт (больше 50 вольт при поражении может привести к летальному исходу). Провод необходимой длинны, сечением около 0,75 мм², пьезокерамический излучатель (можно найти в старых будильниках или игрушках) и герметичный корпус для него.
Сам процесс изготовления начинается с того, что нужно разобрать блок питания зарядного устройства. Мы убираем высоковольтный конденсатор, который стоит на входе сетевого напряжения, и перепаиваем выходной «+» прямо к контактам импульсного трансформатора, минуя все электронные компоненты. Далее собираем зарядное устройство (можно подпаять провод нужной длины). Припаиваем кабель к пьезоизлучателю, который хорошо приклеиваем в подготовленный заранее корпус, все хорошо герметизируем и даем просохнуть. Если все сделано правильно, то ультразвуковая стиральная машинка готова к использованию.
