Памятка для менеджеров по продаже электрооборудования.
Раздел: Устройства компенсации реактивной мощности. Основные понятия.
1. Что такое реактивная мощность?
Это условно часть полной мощности, необходимая для работы индуктивной нагрузки в сетях потребителей: асинхронных электродвигателей, трансформаторов и др.
2. Что является показателем потребления реактивной мощности?
Показателем потребления реактивной мощности является коэффициент мощности - Cos φ.
Cos φ уменьшается, когда потребление реактивной мощности нагрузкой увеличивается. Поэтому необходимо стремиться к повышению Cos φ, т.к. низкий Cos φ приводит к перегрузке трансформаторов, нагреву проводов и кабелей и другим проблемам в работе электрических сетей потребителей.
3. Что такое компенсация реактивной мощности?
Это компенсация дефицита реактивной мощности (или просто компенсация реактивной мощности) в сети, что характерно для низкого Cos φ.
4. Что такое устройство компенсации реактивной мощности (УКРМ)?
Устройство, компенсирующее дефицит реактивной мощности у потребителя.
5. Какие устройства компенсации реактивной мощности (УКРМ) применяются?
Самыми распространенными устройствами компенсации являются устройства с применением специальных (косинусных) конденсаторов – конденсаторные установки и конденсаторные батареи.
6. Что такое конденсаторная установка и конденсаторная батарея?
Конденсаторная установка – установка, состоящая из конденсаторов и вспомогательного оборудования - выключателей, разъединителей, регуляторов, предохранителей и т.д. (Рис.1).
Конденсаторная батарея – электрически соединенная между собой группа единичных конденсаторов (Рис.2).
7. Что такое фильтр - компенсирующая установка (ФКУ)?
Это конденсаторная установка, у которой конденсаторы защищены от токов гармоник специальными (фильтровыми) дросселями (Рис.3).
8. Что такое гармоники?
Это ток и напряжение, имеющее частоту, отличную от частоты сети 50 Гц.
9. От каких гармоник защищаются конденсаторы?
От нечетных гармоник относительно частоты 50 Гц (3,5,7,11 и т.д.). Например:
Гармоника№3: 3 х 50 Гц = 150 Гц.
Гармоника№5: 5 х 50 Гц = 250 Гц.
Гармоника№7: 7 х 50 Гц = 350 Гц … и т.д.
10. Почему надо защищать конденсаторы в ФКУ?
Обычные косинусные конденсаторы, применяемые для компенсации, нагреваются под действием тока гармоник до температуры, недопустимой для нормальной работы; при этом сильно сокращается срок их службы и они быстро выходят из строя.
11. Что это - силовой фильтр гармоник?
Это установка, служащая для фильтрации (уменьшения уровня) гармоник в сети (Рис.4). Состоит из конденсаторов и индуктивностей (реакторов), настроенных на определенную гармонику (см. выше).
12. Чем отличается ФКУ от фильтра гармоник?
ФКУ служит для компенсации реактивной мощности; конденсаторы и индуктивности (дроссели) подобраны таким образом, что токи гармоник не проходят через конденсаторы. В фильтрах гармоник наоборот: конденсаторы и индуктивности (реакторы) подобраны так, что токи гармоник проходят (замыкаются) через конденсаторы, поэтому общий уровень гармоник в сети снижается и качество электроэнергии улучшается.
13. Значит ли это, что конденсаторы в фильтрах гармоник нагреваются – ведь через них проходят токи гармоник?
Да, но в фильтрах гармоник используются конденсаторы, специально предназначенные для этого, рассчитанные на большие токи, например, маслонаполненные.
14. В каких режимах работают конденсаторные установки?
Автоматический режим работы – когда конденсаторная установка управляется при помощи регулятора (другие названия: контроллер, регулятор РМ).
Ручной режим – конденсаторная установка управляется вручную, с панели управления установки.
Статический режим – установка только включается и отключается выключателем, внешним или встроенным, без регулирования.
15. Какие параметры установки являются главными?
Главными параметрами УКРМ являются мощность установки и номинальное (рабочее) напряжение.
16. В чем измеряется мощность и напряжение УКРМ?
Мощность УКРМ измеряется в кВАр – киловольт ампер реактивный.
Напряжение измеряется в кВ – киловольтах.
17. Что это - ступени регулирования?
Вся мощность автоматической или с ручным управлением УКРМ разбивается на определенные части – ступени регулирования, которые подключаются регулятором или вручную к сети в зависимости от требуемой компенсации дефицита реактивной мощности. Например:
Мощность установки: 100 кВАр.
Ступени регулирования: 25+25+25+25 - всего 4 ступени.
Поэтому мощность может изменяться со ступенью 25 кВАр: 25, 50(25+25), 75(25+25+25) и 100(25+25+25+25) кВАр.
18. Кто определяет, сколько и какие ступени нужны?
Это определяется заказчиком по результатам обследования сети.
19. Как расшифровать обозначение конденсаторных установок?
Обозначение ВСЕХ устройств компенсации реактивной мощности строится практически по одним правилам:
1. Обозначение типа установки.
2. Номинальное напряжение, кВ.
3. Мощность установки, кВАр.
4. Мощность наименьшей ступени регулирования, кВАр (для регулируемых УКРМ).
5. Климатическое исполнение.
20. Что такое климатическое исполнение и категория размещения?
Климатическое исполнение - виды климатического исполнения машин, приборов и других технических изделий по ГОСТ 15150-69. Климатическое исполнение, как правило, указывается в последней группе знаков обозначений всех технических устройств, в том числе и УКРМ.
Буквенная часть обозначает климатическую зону:
У - умеренный климат;
ХЛ - холодный климат;
Т - тропический климат;
М - морской умеренно-холодный климат;
О - общеклиматическое исполнение (кроме морского);
ОМ - общеклиматическое морское исполнение;
В - всеклиматическое исполнение.
Следующая за буквенной цифровая часть означает категорию размещения:
1 - на открытом воздухе;
2 - под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации;
3 - в закрытом помещении без искусственного регулирования климатических условий;
4 - в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление);
5 - в помещениях с повышенной влажностью, без искусственного регулирования климатических условий.
Таким образом, У3, например, означает, что установка предназначена для работы в умеренном климате, в закрытом помещении, без искусственного регулирования климатических условий, то есть без отопления и вентиляции.
21. Какие обозначения УКРМ низкого напряжения встречаются чаще всего?
Примеры обозначений:
УКМ58-0,4-100-25 У3
Это старое обозначение УКРМ:
УКМ58 – Установка конденсаторная, с регулированием по мощности, автоматическая;
0,4 – номинальное напряжение, кВ;
100 – номинальная мощность, кВАр;
25 – мощность наименьшей ступени, кВАр;
У3 – изделие для умеренного климата, для размещения в холодном помещении без вентиляции.
Другое, современное, часто встречающееся обозначение:
КРМ-0,4-100-25 У3
КРМ – установка Компенсации Реактивной Мощности (или Компенсатор Реактивной Мощности).
Остальное как в предыдущем примере.
22. Как обозначаются высоковольтные установки?
Старое (и чаще встречаемое) обозначение высоковольтных установок имеет свои особенности.
УКЛ(или П)56(или 57)-6,3-1350 У3
УКЛ(П) – установка конденсаторная, кабельный ввод слева(Л) или справа(П);
56 – установка с разъединителем;
57 – установка без разъединителя;
6,3 – номинальное напряжение, кВ;
1350 – номинальная мощность, кВАр.
23. Как обозначаются конденсаторные батареи?
Обозначение конденсаторных батарей строится по такому же принципу:
БСК-110-52000 (или 52) УХЛ1
БСК – Батарея Статических Конденсаторов (Батарея Статическая Конденсаторная)– имеется в виду, что это нерегулируемая (статическая) конденсаторная батарея.
110 – номинальное напряжение, кВ;
52000 – номинальная мощность, кВАр;
Или 52 – номинальная мощность, МВАр (мегавольт ампер реактивных) - 1МВАр = 1000 кВАр.
УХЛ1 – работа в умеренно холодном климате, на открытом воздухе – районы Крайнего Севера, например.
24. Что означает буква «М» в обозначении УКРМ?
Иногда в обозначении УКРМ встречается в конце буква «М». Чаще всего она обозначает, что установка располагается в контейнере (модуле), реже – модернизированная.
25. Что такое модульная конденсаторная установка?
Установка, состоящая из конденсаторных модулей – конструктивно и функционально законченных блоков (Рис.5).
26. Есть ли принципиальные отличия в конструкции УКРМ разных производителей?
Принципиальных отличий в конструкции УКРМ низкого напряжения с электромеханическими контакторами (самых распространенных) нет.
То же можно сказать и об установках высоковольтных - управляемых и статических, а также конденсаторных батареях.
27. Есть ли принципиальные различия в комплектации УКРМ разных производителей?
Да, есть. Разная комплектация, то есть применение комплектующих разных производителей сильно влияет на надежность и конечную стоимость установок. Поэтому во избежание недоразумений рекомендуется выбирать установки с комплектацией из компонентов известных производителей, с хорошей статистикой наработки на отказ.
28. Что входит в комплект поставки УКРМ?
Стандартный комплект поставки УКРМ:
Конденсаторная установка в стандартной упаковке;
Руководство по эксплуатации;
Паспорт;
Комплект ЗИП.
29. Заключение
В этом разделе даны самые необходимые сведения по устройствам компенсации реактивной мощности для менеджеров по продажам. В следующем разделе будет рассказано о компонентах УКРМ.
Все виды конденсаторных установок для компенсации реактивной мощности необходимы для стабилизации работы электрических сетей и снижения возможных энергопотерь. В состав этого оборудования входят батареи статических конденсаторов (БСК). Каждая БСК состоит из параллельно-последовательно соединенных в форме звезды или треугольника косинусных конденсаторов. Батарея оснащена токоограничивающими реакторами, которые нужны для регулировки тока при включении. Для защиты используется головной выключатель или трансформатор напряжения.
Благодаря этому процессу, возможно существенно уменьшить нагрузку на:
- провода;
- коммутационное оборудование;
- трансформаторы.
За счет уменьшения искажения формы сопротивления повышаются качество электроэнергии у конечного пользователя и срок службы всего оборудования. Но откуда берутся помехи в подаче тока, и возникает необходимость в компенсации?
Общие вопросы теории
Во всех крупных электрических сетях возникают два вида сопротивлений:
- активное – например, у ламп накаливания, электронагревателей;
- индуктивное – у электродвигателей, распределительных трансформаторов, сварочного оборудования, люминесцентных ламп.
Общая мощность формируется с учетом этих двух нагрузок. Подробнее эта зависимость показана на картинке ниже.
Когда напряжение становится отрицательным, а ток – положительным и наоборот, происходит смещение тока по фазе. В этот момент мощность поступает в обратном направлении в сторону генератора, хотя должна идти на нагрузку. При этом электрическая энергия колеблется от нагрузки к генератору и обратно, вместо того, чтобы переходить по сети. Мощность, которая возникает во время этого процесса, называется реактивной. Такая мощность генерирует магнитное поле, которое также дает дополнительную нагрузку на силовые поля.
Для того чтобы установить полную мощность сети, необходимо определить обе составляющие: и активную, и реактивную. Значение вычисляется, исходя из фактора, или коэффициента, мощности, которым является cosφ – косинус угла, возникающий между кривыми активной и реактивной составляющих.
Активная мощность используется для преобразования в тепловую, механическую и другие полезные виды энергии. Реактивная не подходит для использования в этих целях, но без нее невозможна работа трансформаторов, генераторов и другого оборудования, функционирование которого основано на свойствах электромагнитного поля. Организации, занимающиеся электроснабжением, ведут поставку только активной нагрузки, потому что поставки реактивного сопротивления:
- увеличивают мощность оборудования за счет снижения пропускной способности;
- повышают активные потери;
- приводят к падению напряжения из-за присутствия реактивной составляющей.
Особенности установки компенсационного оборудования
Удобнее всего генерировать реактивную часть напрямую у потребителя, иначе пользователю придется платить за поставки электричества дважды. Первый раз – за поставку активной, а второй – реактивной части. Кроме того, при такой двойной поставке потребуется дополнительное оборудование. Для чтобы избежать такой ситуации, используются конденсаторные установки компенсации реактивной мощности.
Важно! Установка компенсации реактивной мощности (КРМ) не просто экономит энергию. На промышленных предприятиях России потенциал энергосбережения составляет только 13-15% от общего потребления.
Уровень потребляемой электроэнергии на предприятии постоянно изменяется, то есть cosφ может расти или понижаться. Таким образом, чем больше коэффициент мощности, тем выше активная составляющая и наоборот. Для регулирования данного процесса требуются конденсаторные установки, способные компенсировать реактивную составляющую.
Конденсаторы, на основе которых построена эта компенсационная аппаратура, удерживают значение напряжения на заданном уровне. Ток в конденсаторах в противоположность индуктивности работает на опережение. Таким образом, конденсаторы выступают в роли фазосдвигающего оборудования.
Все конденсаторные установки по компенсации реактивной мощности разделяются на регулируемые и нерегулируемые. Главный недостаток последних заключается в том, что при существенном изменении нагрузки и коэффициента мощности, возможна перекомпенсация. Если в цепи имеется вероятность существенного роста cosφ, использовать нерегулируемого КРМ не рекомендуется.
Регулируемые устройства способны работать в динамическом режиме, проводить мониторинг и отслеживать показания для дальнейшего анализа. Контроллер, входящий в состав этого оборудования, прямо на месте отслеживает и рассчитывает сразу несколько показателей:
- уровень реактивной нагрузки во внешней цепи;
- определяет существующий коэффициент мощности;
- сравнивает коэффициент с заданными значениями.
Если полученное значение отличается от эталона, регулятор подключает или отключает определенные конденсаторы, входящие в компенсаторную установку. Использование этого оборудования дает возможность полностью контролировать уровень подачи электроэнергии на предприятиях с большим количеством разных по назначению приборов. Особенно это важно, если точно отследить, как изменяется реактивная составляющая по сети, довольно сложно. Общий принцип компенсирования позволяет не устанавливать у каждого прибора с реактивной составляющей отдельного оборудования.
Эффективность применения конденсаторных установок
Несмотря на то, что удобнее всего компенсировать реактивную составляющую напрямую у потребителя, для улучшения качества поставляемой электроэнергии первые установки используются еще на подстанциях. Это дает возможность разгрузить сеть и уже сэкономить от 10 до 20% энергии. Поэтому на подстанциях в 0,4 кВ проводится переключение пользователей с перегруженных фаз на недогруженные.
У непромышленных абонентов качественно выровнять фазы, используя только одну конденсаторную установку, практически невозможно. Особенно это касается жилых зданий с однофазной нагрузкой. Здесь компенсацию проводят на каждой фазе и дополнительно используют фильтры, емкость которых можно менять в автоматическом режиме.
Номинальное напряжение конденсаторных установок может быть самым разным. Высоковольтное оборудование 6, 10, 35кВ используют на подстанциях. Низковольтные устройства 0,4-0,66кВ применяют непосредственно на нагрузках. За счет высокого быстродействия низковольтные приборы могут стабилизировать не только постоянную, но и скачкообразную реактивную мощность.
В общем случае компенсация реактивной мощности состоит из 2 этапов:
- Централизованный мониторинг качества (грубая компенсация) путем выравнивания фаз и фильтрации тока на подстанциях;
- Индивидуальная компенсация на промышленных предприятиях, их отдельных подразделениях, а также на уровне мелких потребителей – владельцев квартир и частных домов. В ходе этих работ устройство компенсации реактивной мощности уменьшает энергопотери за счет обеспечения синусоидальности тока.
Раньше проблемы энергосбережения у небольших потребителей практически не брались во внимание. Считалось, что реактивная составляющая оказывает влияние только на работу крупных предприятий, где используются индукционные печи, асинхронные двигатели, понижающие трансформаторы и другие приборы.
Но в последнее время количество используемого преобразовательного и стабилизирующего оборудования в социально-бытовой среде значительно увеличилось. Полупроводниковые преобразователи ухудшают форму кривой тока, тем самым негативно влияют на функционирование других приборов. Но пока устройства КРМ для частных коммунально-бытовых потребителей почти не применяются.
Видео
Нагрузка предприятий подразделяется на активную, индуктивную и емкостную, все эти виды мощностей зависят от типа работающего оборудования.
Существование реактивной энергии несет отрицательное воздействие на электрические сети, создает электромагнитные поля в электрических устройствах.
Существование реактивного тока создает дополнительную нагрузку, приводящую к снижению качества электроэнергии, влекущую увеличение сечений токовых проводников.
Назначение устройства компенсации реактивной мощности
Основным предназначением устройства является снижение действия , служит для увеличения и поддержания на определенном нормативном уровне величины коэффициента мощности в трехфазных распределительных сетях. Главное предназначение УКРМ, является аккумуляция в конденсаторах реактивной мощности. Это действие помогает разгрузить электрическую сеть от перетоков реактивной мощности, происходит стабилизация напряжения, увеличивается доля активной мощности.
Основные функции УКРМ
- Понижение потребляемого нагрузочного тока на 30-50%.
- Снижение составляющих элементов распределительной сети, увеличение их срока службы.
- Повышение надежности и пропускной способности электрической сети.
- Понижение тепловых потерь электрического тока.
- Снижение воздействия высших гармоник.
- Понижение несимметричности фаз, сглаживание сетевых помех.
- Снижение до минимума стоимости индуктивной мощности.
Установка компенсации реактивной мощности УКРМ отличается рядом преимуществ, обусловленных применением конденсаторов, дополненных третьим уровнем безопасности в виде полипропиленовой сегментируемой пленки пропитанной специальной жидкостью, обеспечивающих надежное использование, долговечность, невысокую стоимость при выполнении работ по техническому обслуживанию и ремонту.
Наличие в конденсаторной установке УКРМ специализированных тиристорных быстродействующих пускателей, работающих с опережением по времени для коммутации фазовых конденсаторов, срабатывающих при изменении cosφ, продляет время их безотказной работы.
Для обеспечения регулирования cosj в автоматическом режиме с передачей информации на PC с контролем в сети высших гармоник тока и напряжения, применяются контроллеры с контакторным переключением.
Для повышения качества работы УКРМ в установке присутствует фильтр нечетных гармоник и устройства терморегуляции, для обнаружения неисправностей продумана система индикации.
Все оборудование помещается в блок-контейнер, снабженный вентиляцией и обогревом с автоматическим управлением. Устройства обеспечивают комфортное и удобное обслуживание при низких температурах до -60 о С.
Модульный тип построения, способствует поэтапному наращиванию мощности УКРМ.
Защита конденсаторных установок
Для безопасной работы устройства предусмотрены защиты:
- Блокировки, обеспечивающие защиту от прикосновения к токоведущим частям, находящимся под напряжением.
- Защита, предохраняющая установку от короткого замыкания конденсатора.
- От превышения нормы электрического тока.
- От перенапряжения.
- От перекоса токов по фазам устройства.
- Электромагнитное блокирование, предохраняющее от ошибочного включения коммутационных аппаратов УКРМ.
- Механическое блокирование включения заземляющих ножей в работающей установке.
- Наличие контактного выключателя, отключающего установку при открывании дверей при включенном оборудовании.
- Тепловая защита, включающая принудительное охлаждение при повышении температуры конденсаторных батарей.
- Термодатчик включающий обогрев в установке при понижении температуры.
Достоинства устройства конденсаторной установки УКРМ
- Наличие трехфазных пожарозащищенных экологических конденсаторов.
- Применение в устройстве специальных предохранителей и разрядников сопротивления с обкладками из полимерной металлизированной пленки с минеральной пропиткой.
- Регуляторы реактивной мощности и цифровые анализаторы с дистанционным управлением.
- Для повышения сейсмоустойчивости и вибрационной стойкости применяются специальные полимерные изоляторы.
Типы УКРМ
Существуют несколько типов установок УКРМ, применяемых в сетях 6-10 кВ, это:
- Нерегулируемые установки, выполненные в модульном построении, состоящем из нескольких фиксированных ступеней,коммутация происходит в ручном режиме при отсутствии токов нагрузки.
- Автоматические или регулируемые, базовое устройство предназначено для автоматического регулирования ступеней, каждая из которых состоит из трех конденсаторов, соединенных в звезду, операции по осуществлению коммутационных действий производят автоматически с использованием электронного блока, определяющего мощность и время включения.
- Полуавтоматические установки применяются для снижения стоимости устройства компенсации реактивной мощности, цена становится доступной с одновременным сохранением качества работы устройства. Для этого в устройстве применяются, как регулированные ступени, так и фиксированные.
- Высоковольтные установки с фильтрами, применяемыми для защиты от нелинейных гармонических искажений защитных антирезонансных дросселей. Применяются такие установки совместно с устройствами, генерирующими явление в сети высших гармоник, это: устройства, обеспечивающие плавный пуск и частотные преобразователи.
В модульных установках КРМ ступени конструктивно объединены в модуль
Особенности подключения УКРМ
Самым оптимальным подключением устройства компенсации реактивной мощности, является установка устройства в непосредственной близости к потребителю (индивидуальная компенсация). В этом случае, стоимость установки компенсации реактивной мощности, состоящая из суммы стоимости внедрения и дальнейшего обслуживания составляет значительную величину.
При объединении нагрузок в единый комплекс по потреблению реактивной мощности, целесообразно применять групповую компенсацию. В этом случае применение цена устройства реактивной мощности становится наиболее приемлемой при внедрении в работу, но менее выгодной для пользователей из-за понижения активных потерь, в электрической сети оказывающих влияние на экономию средств.
Возможно, подключение устройства КРМ в виде отдельного оборудования с индивидуальным кабельным вводом, так и в составе НКУ, к примеру, в составе главного распределительного щита.
Расчет УКРМ
Для выбора УКРМ производится подсчет полной суммарной мощности конденсаторных батарей электроустановки, по формуле:
Qc = Px (tg(1)-tg(ф2)).
Где Р – активная мощность электроустановки
Показания (tg(ф1) -tg(ф2)) находятся по данным cos(ф1) и cos(ф2)
Значение cos(ф1) коэффициента мощности до установки УКРМ
Значение cos(ф2) коэффициента мощности после установки УКРМ, задается электроснабжающим предприятием.
Формула мощности приобретает такой вид:
k- табличный коэффициент, соответствующий значениям коэффициента мощности cos(ф2)
Мощность УКРМ определяется конкретно для всех участков электрической сети в зависимости от характера нагрузки и способа компенсации.
Только после проведенного в полной мере анализа показателей, полученных при диагностике данных, появляется возможность выбора регулируемых или нерегулируемых УКРМ.
Обозначается степень дробления мощности по ступеням, время и скорость повторного срабатывания ступеней, выявляется необходимость использования в конденсаторной установке компенсации реактивной мощности для снижения коэффициента несинусоидальности в питающей сети, фильтрации нечетных гармоник, а также отсутствие эффекта резонанса. Это обеспечивает качество электроэнергии.
Компенсатор реактивной мощности (КРМ-0.4) - высокоэффективное электроустановочное оборудование для рационального использования электрической энергии. Устройства предназначены для автоматического компенсирования реактивной составляющей, стабилизации напряжения сети и обеспечения электромагнитной совместимости потребителей.Необходимо знать, что нельзя производить полную компенсацию реактивной мощности до единицы, это приводит к перекомпенсации, которая может произойти в результате непостоянного значения активной мощности потребителя, а также в результате случайных факторов. Желательное значение cosф2 от 0,90 до 0,95.
В современном мире огромное внимание, в том числе и государственное, уделяется качеству потребляемой электроэнергии. Связано это с тем, что от качества потребляемой электроэнергии напрямую зависят расходы предприятия, надежность работы систем питания и сам процесс производства.
Проблема наличия в системах электросетей существенной доли реактивной мощности, напрямую влияет на качество электроэнергии. Дело в том, что приемники электроэнергии потребляют как активную так и реактивную мощность, которая не связанна с полезной работой. Именно поэтому, уменьшение доли реактивной мощности в электрической системе значительно снижает потери активной, тем самым позволяя экономить на электроэнергии.
В результате работы оборудования повышается общий коэффициент мощности сети cos (φ) и выполняется поддержание его на заданном уровне. Установка компенсации реактивной мощности состоит из модульных конденсаторных батарей, которые отключаются и включаются с помощью контакторов. Последние оснащены устройствами, ограничивающими пик тока включения.
Плюсы от использования КРМ 04 :
Повышение коэффициента мощности до 98%;
Стабилизация сетевого напряжения;
Исключает платежи за реактивную электроэнергию, снижает до 15% расходы на активную электроэнергию;
Снижение на 10% затрат топлива при использовании автономного источника электроэнергии;
Ускорение работы электроприводов и технологического оборудования;
Разгрузка распределительных сетей от реактивного тока;
Снижение сетевых помех и уменьшение асимметрии фаз.
Характеристики электроустановочного оборудования
Компания "ВП-АЛЬЯНС" предлагает высокотехнологичное оборудование собственного производства на базе отечественных и импортных комплектующих для снижения затрат на электроэнергию:
1. Установка компенсации реактивной мощности (КРМ-0.4кВ) для электроустановок промышленных предприятий и распределительных сетей. Мощность составляет от 10 до 2000 кВАр, входное напряжение 0,4 кВ. Устройства позволяют значительно увеличить потребляемую мощность без реконструкции энергосистемы. КРМ используются не только для снижения затрат на электроэнергию, но и для стабилизации скачков напряжения на удаленных объектах.
2. Высоковольтные установки компенсации реактивной мощности 6кВ, 10кВ
для поддержания коэффициента cos (φ) на заданном уровне в трехфазных электрических сетях. Мощностью от 100 до 3000 кВАр, входное напряжения 6,3 кВ и 10,5кВ.
3. Регуляторы
предназначены для эффективного контроля коэффициента мощности cos (φ), анализа и контроля гармоник. Оборудование оснащено цифровым микропроцессором, релейными выходами и выбором ступеней.
4. Цилиндрические конденсаторные батареи
мощностью от 1кВАр до 62,5 кВАр. Оборудование производится из высококачественных материалов и компонентов.
5. Контакторы
предназначены для включения и выключения конденсаторов с целью их защиты. Устройства оснащены ограничивающими резисторами и могут использоваться в установках с несколькими ступенями.
6. Фильтры-дроссели гармоник
позволяют очистить электрическую сеть от высших гармоник, улучшить показатели сети и снизить расходы на электроэнергию.
Методика выбора устройств компенсации реактивной мощности (КРМ) заключается в выборе устройств, позволяющих улучшить коэффициент мощности потребителя до требуемого значения и состоит из следующих этапов:
- вычисление мощности устройства КРМ;
- проведение необходимых проверок и расчетов;
- собственно выбор устройства КРМ.
Выбор места установки устройства КРМ
В зависимости от особенностей конкретной электроустановки устройства КРМ могут быть установлены, как показано на рис. 1.
- На вводе на стороне СН.
- На главной распределительной шине.
- На вторичной распределительной шине.
- Индивидуальные конденсаторы нагрузок.
Вычисление мощности устройства КРМ, проведение необходимых проверок и расчетов
В общем случае мощность устройства КРМ определяется по формуле:
- Kc = tgϕ1 — tgϕ2;
- Qc – мощность установки КРМ;
- P – активная мощность;
- Кс – расчетный коэффициент.
Для определения коэффициента Кс существует специальная таблица по которой, зная cosϕ1 и cosϕ2, можно определить данный коэффициент, не прибегая к математическим вычислениям.
Способ вычисления активной мощности P, а также проведение необходимых проверок и расчетов устройства КРМ зависит от места его установки.
Дальше будет приведен пример ее вычисления в случае установки устройства КРМ на главной распределительной шине.
Выбор устройства КРМ
Устройства КРМ выбираются по следующим техническим характеристикам:
- номинальная мощность;
- номинальное напряжение;
- номинальный ток;
- количество подключаемых ступеней;
- необходимость защиты от резонансных явлений с помощью реакторов.
Необходимая мощность набирается ступенями по 25 и 50 квар, при этом количество ступеней не должно превышать количество выходов контроллера, устанавливаемого в установку КРМ, так как к каждому выходу может быть подключена одна ступень.
Количество выходов контроллера обозначается цифрой, например, RVC6 (фирмы АББ) имеет 6 выходов.
В случае необходимости защиты от резонансных явлений требуется применение защитных реакторов (трехфазных дросселей), в таком случае должны выбираться установки, например типа MNS MCR и LK ACUL (фирмы АББ).
Пример выбора устройств КРМ
Ниже приведен пример выбора устройств КРМ для сети, показанной на рис.2.
Технические характеристики устройств, образующих сеть, следующие:
Питающая сеть:
- Номинальное напряжение 10 кВ;
- Частота 50 Гц;
- Коэффициент мощности cosϕ = 0,75;
Трансформаторы 1, 2:
- Номинальное напряжение первичной обмотки 10 кВ;
- Номинальное напряжение вторичной обмотки 400 В;
- Номинальная мощность S = 800 кВА;

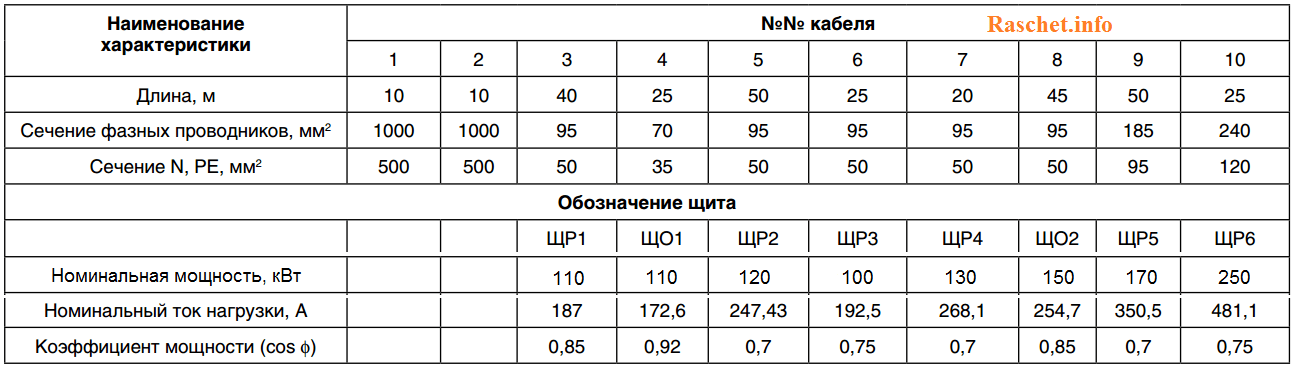

Данные по кабелям и нагрузкам, подключаемым через вторичные распределительные щиты, представлены в таблице 1.
Таблица 1
Выбор места установки устройства КРМ
В качестве места установки устройств КРМ приняты главные распределительные шины, как показано на рис. 3.
1. Требуемые мощности устройств определим по формуле:
2. Суммарные активные мощности нагрузок, получающих питание от каждого из двух трансформаторов, определим по формуле:
подставив значения из таблицы 1, получим:
3. Определяем средневзвешенный cosφ для первого трансформатора по формуле:
4. Определяем средневзвешенный cosφ для второго трансформатора по формуле:
5. Определим коэффициент Кс при помощи таблицы 2, учитывая, что требуемый cosφ 2 = 0,95.
- для первого устройства КРМ Кс1 = 0,474;
- для второго устройства КРМ Кс2 = 0,526.
6. Зная для каждого трансформатора Кс и P, определим требуемые мощности устройств КРМ:
- для первого трансформатора:
- для второго трансформатора:
Расчет мощности устройства КРМ на основе баланса мощности
7. Определим мощность устройства КРМ по формуле [Л5. с 229].
для первого трансформатора:
- для второго трансформатора:
8. Определяем tgϕ1 и tgϕ2 зная cosϕ1 и cosϕ2:
- для первого трансформатора tgϕ1:
- для первого и второго трансформатора tgϕ2:
- для второго трансформатора tgϕ1:
Как видно из двух вариантов расчета мощности КРМ, значения требуемой мощности практически не отличаются. Какой из вариантов выбора мощности устройства КРМ использовать, решайте сами. Я принимай мощность устройства КРМ по варианту с определением коэффициента Кс по таблице 2.
Соответственно принятая требуемая мощность устройства КРМ составляет 270 и 300 квар.
9. Рассчитаем номинальный ток устройства КРМ для первого трансформатора:
10. Рассчитаем номинальный ток устройства КРМ для второго трансформатора:
Защита УКРМ
При выборе автоматических выключателей для защиты устройства КРМ, нужно руководствоваться ПУЭ 7-издание пункт 5.6.15. Согласно которому аппараты и токоведущие части в цепи конденсаторной батареи должны допускать длительное прохождение тока, составляющего 130% номинального тока батареи.
Определяем уставку по защите от перегрузки:
- для УКРМ1: 390*1,3 = 507 А;
- для УКРМ2: 434*1,3 = 564 А
Уставка защиты от КЗ должна быть нечувствительна к броску тока. Уставка составляет 10 x In.
Определяем уставку защиты от КЗ:
- для УКРМ1: 390 x 10 = 3900 А;
- для УКРМ2: 434 x 10 = 4340 А
Проверка установки КРМ на отсутствие резонанса
В данном примере проверка установки КРМ на отсутствие резонанса не выполнялась, из-за отсутствия нелинейной нагрузки, а также отсутствия существенных искажений в сети 10 кВ.
В случае же, если у Вас преобладает нелинейная нагрузка, нужно выполнить проверку УКРМ на отсутствие резонанса, а также выполнить расчет качества электрической энергии после установки УКРМ и загрузку батарей статических конденсаторов (БСК).
Для удобства расчета по выбору устройства компенсации реактивной мощности, я к данной статье прикладываю архив со всей технической литературой, которую использовал при выборе УКРМ.
Литература:
1. Правила устройства электроустановок (ПУЭ). Седьмое издание. 2008г.
2. Учебное пособие по электроустановкам от фирмы АВВ. 2007г.
3. Справочник по компенсации реактивной мощности от фирмы RTR-Energia.
4. Выпуск № 21. Руководство по компенсации реактивной мощности с учетом влияния гармоник от фирмы Schneider Electric. 2008г.
5. Б.Ю.Липкин. Электроснабжение промышленных предприятий и установок, 1990 г.
