Довольно часто температура в квартире начинает снижаться по причине плохого нагрева батарей. Такое происходит, если батарея оказалась завоздушенной и горячая вода не поступает в радиатор в полном объеме. В этом случае и применяется кран Маевского.
Название это общераспространенное, но не закреплено никакими ГОСТами, и даже в специальных учебных пособиях такой кран в основном именуется . В отопительных системах прошлых лет и вплоть до настоящего времени эта деталь имеет существенный смысл. Изобретение это возникло в 30-ых годах прошлого столетия, и тогда, как и сейчас, выпускало скопившиеся в радиаторах центрального отопления воздушные пробки.
Если не удалять воздух из батарей, то она не заполнится горячей водой и ее отопительная мощность будет гораздо меньше номинальной. Кран Маевского - специальное устройство, применяемое для отвода воздуха из радиаторов центральной отопительной системы и открываемое посредством отвертки либо специального ключа. Устанавливается также кран Маевского и на полотенцесушители , для сброса воздуха.
Воздухоотводчики данного типа бывают разнообразных модификаций и конструкций, но принцип работы у всех одинаков. С практической точки зрения воздухоотводчик является конусным штоком , который после завинчивания полностью закрывает сквозное отверстие. Материалом для изготовления устройств является латунь или сталь, поскольку эти материалы особо устойчивы по отношению к жидкой среде. Можно выбрать наиболее подходящую к дизайну конфигурацию , хотя различие состоит только в диаметре наружной резьбы - ½ дюйма, ¾ или совсем маленькие, применяемые ранее для чугунных радиаторов, а ныне - для напольных радиаторов и «аккордов».
Принцип работы крана Маевского
Устройство крана Маевского довольно простое - конусообразный винт и корпус для вкручивания этого винта. При подаче теплоносителя в систему отопления довольно часто образуются воздушные пробки, и в этом случае кран Маевского становится незаменимым приспособлением. Первым признаком скопления воздуха в отопительной системе является недостаточный нагрев батарей при высокой температуре самого теплоносителя. Причиной может быть невысокая скорость подачи воды или недостаточный ее объем.

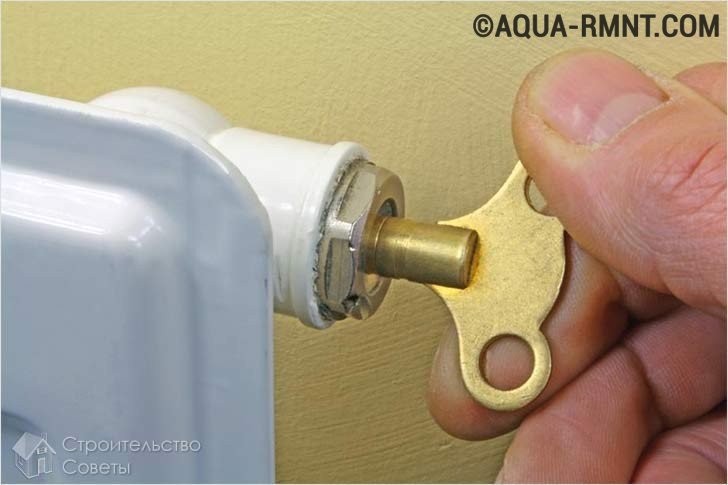

В зависимости от конфигурации открывается кран Маевского рукой, специальным или рожковым ключом, либо отверткой. Кран имеет стандартную резьбу и для того чтобы его открыть для отвода воздуха, необходимо всего лишь повернуть его на пол оборота против часовой стрелки и воздух начнет выходить. После открытия крана послышится характерный шипящий звук, означающий выход воздуха. Постепенно вместе с воздухом начнет выходить и вода. Как только вода пойдет равномерно, кран можно закрывать. С этим процессом может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не требуется.
Кран Маевского причисляется к приборам ручного типа и его использование целесообразно в централизованных системах отопления. В закрытых, или автономных, системах гораздо более подходящим вариантом считается применение автоматических воздухоотводчиков , которые самостоятельно удаляют излишки воздуха из отопительной системы. Использование автоматического крана Маевского в закрытых системах отопления избавляет от постоянной проверки батарей и от необходимости заниматься отводом воздуха вручную.
Применение крана Маевского не представляет особой сложности. Для его использования требуется минимум дополнительных инструментов и совсем не требуются специальные навыки. Присоединительная резьба соответствует старым советским ГОСТам и международным стандартам, что и делает ее универсальной. Поэтому присоединение крана Маевского к любым существующим системам отопления не вызывает затруднений.
Установка крана
Современные жилые дома чаще всего оборудованы однотрубными системами теплоснабжения, а это способствует нарушению нормальной циркуляции теплоносителя и провоцирует скопление воздушных масс в батареях. Образующиеся воздушные пробки могут полностью парализовать циркуляцию в системе горячей воды и как следствие, возникает коррозия металла.
Поскольку кран Маевского предназначается для отвода скоплений воздуха, то и устанавливается он в тех местах, которые наиболее часто подвергаются завоздушиванию . Так как кран оснащен резьбовым клапаном узкого диаметра, то он легко поддается ручной регулировке.
Установить кран Маевского можно и без помощи специалистов. Для этого требуется выкрутить боковую заглушку, расположенную на батарее. После этого остается только вкрутить кран на место заглушки.
Особенности эксплуатации и монтажа
После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:
- освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
- приготовить тазик для воды и отвертку;
- отвертку установить в специальную резьбу , расположенную на кране, и медленно вращать ее против часовой стрелки;
- как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
- как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей . После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
- вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха .
Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.
Нюансы эксплуатации:
- Устанавливается кран Маевского непосредственно на прибор отопления.
- Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ .
- При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение , так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
- Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.
Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.
Преимущества применения крана Маевского
Конечно, при запуске и для профилактики отопительных систем можно применять и другие приспособления. Часто используются обычные шаровые вентили. Преимуществом крана Маевского является его презентабельный внешний вид .
При отводе воздуха из радиатора без применения крана в многоквартирных домах существует риск затопления горячей водой квартир, расположенных этажом ниже. Это чревато неприятными последствиями в виде скандалов с соседями и выплатой компенсации за причиненный ущерб. Использование крана Маевского делает такую ситуацию невозможной.
В сравнении с автоматическими воздухоотводчиками краны Маевского имеют несомненное преимущество. Автоматические воздухоотводчики часто подвергаются загрязнению и засорения за счет плохого качества воды. По этой причине может произойти сбой в работе устройства и воздухоотводчик не сработает в нужный момент.
Плюсами крана Маевского является надежность и простота использования. Благодаря уплотнительному резиновому кольцу вокруг резьбы он прекрасно устанавливается на радиатор любого типа . Всего несколько круговых вращений винта избавит от проблемы завоздушивания отопительной системы и повысит эффективность циркуляции воды в батареях.
При помощи крана Маевского можно довольно быстро и действенно удалить воздух из системы отопления целого здания либо отдельно взятого стояка в многоэтажном доме.
Применение крана Маевского позволяет значительно сэкономить на отоплении . Использование устройства предотвращает охлаждение радиаторов из-за скопления воздуха. В результате помещение обогревается равномерно и непрерывно. При этом отпадает необходимость применять дополнительные источники тепла.
Нередко в городских квартирах температура начинает падать из-за того, что отопительные батареи слабо нагреваются. Подобное происходит вследствие завоздушивания системы, ведь нагретый теплоноситель поступает в прибор не в полной мере. Для таких случаев и предназначен кран Маевского, принцип работы которого мы рассмотрим в данной статье.
Кран Маевского принцип работы (схема)
Обратите внимание! Это является общепринятым названием, однако и в ГОСТах, и в различных учебных книгах это устройство именуется как игольчатый воздушный клапан.
Добавим, что этот прибор играет важную роль в отопительных системах уже много лет, ведь его изобрели еще в тридцатых годах прошлого века. И в те времена, и сегодня кран используется для удаления из батарей воздушных пробок.
Процедура монтажа и эксплуатации крана Маевского
Кран Маевского, принцип работы которого рассматривался в этой статье, можно установить и своими руками. Необходимо лишь извлечь боковую заглушку, которая расположена на отопительном радиаторе. Затем нужно вкрутить устройство вместо снятой заглушки.
Установив прибор, вы обязаны правильно его эксплуатировать, если хотите увеличить срок его эксплуатации. Как только радиаторы прекратили равномерно прогреваться, вы должны выполнить следующие действия, направленные на вывод воздуха.
Шаг 1. Вначале очистите пространство вокруг радиатора, дабы предотвратить порчу ценного имущества в ходе развоздушивания.
Шаг 2. Подготовьте тазик или любую другую емкость для воды; также вам потребуется отвертка.
Шаг 3. Вставьте отвертку в соответствующую резьбу, которая находится на устройстве, затем плавно вращайте ее (обратите внимание – исключительно против часовой стрелки!).
Шаг 4. Услышав резкий шипящий звук (это воздух покидает отопительный прибор), прекратите вращение. Далее дождитесь, пока воздух целиком выйдет из системы и начнет вытекать равномерная струя теплоносителя. Не пугайтесь, если звуки при этом будут слишком громкими – это вполне нормально.
Шаг 5. Дождитесь, пока жидкость начнет течь равномерно. Затем закройте кран, для чего все так же проверните его, но уже в обратную сторону.
Обратите внимание! Будьте готовы к тому, что воздух из системы будет выходить достаточно долго. В таком случае остается лишь подставить тазик и ждать, пока он (воздух) выйдет полностью.
Если вы все сделали правильно и удалили воздух согласно приведенной выше инструкции, а радиатор все равно плохо прогревается, то, вероятнее всего, он попросту засорен. В таком случае есть два возможных варианта выхода из ситуации:
- заменить радиатор;
- прибегнуть к помощи опытного сантехника.
Устройство и принцип работы
Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.
Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители.
Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это исключительно латунь и сталь. Дело в том, что данные металлы наиболее устойчивы к влаге.
Также отметим, что, несмотря на, казалось бы, большое разнообразие вариаций, краны Маевского различаются между собой только по диаметру внешней резьбы. Он (диаметр) может составлять:
- 0,5 дюйма;
- 0,75 дюйма;
- самые небольшие изделия, которые раньше встречались в чугунных батареях, а сегодня – в радиаторах напольного типа.
Таблица розничных цен
Наименование продукции | Цена с НДС, руб. |
11Б27п(м) со спуском ДУ-15 | 134,6 |
11Б27п(м)1 с краном Маевского ДУ-15 | 144,7 |
11Б27п(м)2 с краном Маевского ДУ-15 с резьбой G 1/2 | 144,7 |
Кран Маевского Ду-15 | 29,5 |
Кран Маевского, повторимся, это корпус, куда вкручивается винт в форме конуса, и, собственно, сам винт. Когда жидкость подается в систему, то очень часто появляются воздушные пробки, а при таких условиях это устройство незаменимо. Основной признак того, что система завоздушена – радиаторы недостаточно прогреваются, хотя жидкость в системе нагретая. Это случается из-за недостаточного объема этой жидкости либо низкой скорости подачи.
В соответствии с конфигурацией устройства могут открываться не только отвертками, но и ключами. В них имеется резьба, а для открытия и выпуска воздуха необходимо только провернуть его против часовой стрелки на 1/2 оборота. После этого вы услышите характерное шипение, обозначающее выход воздуха. Со временем вместе с ним будет выходить жидкость и когда она потечет равномерным потоком, можете перекрывать кран. Согласитесь, с этим справится даже далекий от систем отопления человек, ведь нужно совершить всего лишь один поворот винта.
Кран Маевского в разобранном виде
Обратите внимание! Воздухоотводчик является ручным прибором, а его применение целесообразно в отопительных системах централизованного типа. Но если такая система индивидуальная или закрытая, то в ней рекомендуется ставить автоматический кран, который автономно удаляет воздух по мере необходимости. Но это мы забегаем наперед.
Эксплуатация крана Маевского предельно проста. Для нее не нужно никаких специфических знаний или специального оборудования. Более того, резьба здесь универсальна, благодаря чему процедура установки затруднений также не вызовет.
Как делается промывка и опрессовка системы отопления?!
С годами отопительная система будет отдавать меньше тепла чем в начале, причиной тому является накипь и различные отложения в ней. Способы борьбы с этим
Видео – Кран Маевского принцип работы
Классификация кранов Маевского
Есть несколько вариаций данного устройства, ознакомимся с каждой из них.
Важные моменты при эксплуатации
Если устройством длительное время не пользовались, то на резьбе может образоваться ржавчина. Следовательно, винт будет сложно провернуть. Тогда перед поворачиванием рекомендуется обработать резьбу посредством керосина и пять минут подождать.
Основные достоинства устройства
Что же, кран Маевского – принцип работы мы уже разобрали, теперь поговорим о преимуществах. Разумеется, он не единственный – в аналогичных целях могут использоваться и другие приспособления (шаровые вентили, например). Но зато описываемое устройство выглядит более презентабельно.
Если практиковать вывод воздуха без крана, то будет риск затопления горячей жидкостью соседей снизу. А это сулит не только громкие скандалы, но и материальные затраты на компенсацию. А если поставить кран Маевского, то такие проблемы будут полностью исключены.
У ручного крана также есть преимущества, если сравнивать его с автоматическим. Так, последние весьма часто забиваются грязью и примесями из системы, из-за чего могут однажды отказать в неподходящий момент. А вот ручной кран надежен и прост в эксплуатации, а специальное уплотнение на резьбе позволяет устанавливать его на батареи всех видов.
Если грамотно использовать устройство, то с его помощью можно быстро удалить воздух из системы всего здания. Наконец, с таким краном вы существенно сэкономите на отоплении, поскольку батареи не будут охлаждаться по причине наличия воздуха. А так помещение будет прогреваться постоянно и равномерно, в связи с чем использовать дополнительные источники тепла уже не нужно.
Видео – Об эффективности крана Маевского
Особенности выбора воздухоотводчика
Если вы интересуетесь, какой кран выбрать, то ничего конкретного, увы, мы сказать не можем – все в данном случае зависит от конкретного типа отопительной системы. Если система индивидуального типа, то можете использовать любое устройство, поэтому здесь опирайтесь на своих личных предпочтениях. А если система центральная, то лучше поставьте кран с предохранителем (почему – мы уже рассказывали выше).
- Устройство ручного типа рекомендуется тем, кто может самостоятельно стравливать воздух из магистрали.
- Устройства с предохранителем, как только что отмечалось, идеальны для центральных систем.
- Автоматические приборы весьма ненадежны, так как не только часто забиваются, но и отказываются работать по непонятным причинам.
Обратите внимание! Что же касается разницы в цене, то в действительности она не такая большая, как может показаться на первый взгляд. По этой причине фактор стоимости едва ли является решающим в данном случае.
В качестве заключения
Использовать краны Маевского принцип работы которых мы разобрали, либо же обычные водозаборные – решать исключительно вам. В обычных условиях они не повредят, зато установить кран Маевского во время сезона отопления будет очень трудно. Поэтому планируйте все заранее, даже там, где будет использоваться циркуляционный насос. Удачи в работе!
Еще с советских времен в простонародье бытовало выражение «спустить кран отопления». Тогда в чугунные батареи центрального отопления врезали обычные вентили, через которые сливали большое количество теплоносителя. Это делалось для выпуска скопившегося воздуха в системе, из-за чего радиаторы были откровенно холодными. Позже появилось специальное устройство для стравливания воздуха из отопительных приборов - кран Маевского. В данном материале мы рассмотрим конструкцию этого сантехнического прибора, как он функционирует и устанавливается.
Назначение и виды кранов Маевского
Нормальной циркуляции теплоносителя в системе может препятствовать воздух, скапливающийся в ее высших точках и в отопительных батареях. Ситуаций, из-за которых возникает воздушная пробка в системе отопления, всего две:
- медленное заполнение или подпитка частично опорожненной системы. В этот момент завоздушиваются верхние дальние углы радиаторов и вертикальные стояки;
- наличие большого количества растворенного кислорода в теплоносителе. Он путешествует по всей сети вместе с водой и постепенно скапливается в удобных для этого местах – верхних глухих участках батарей и труб;
Примечание. Лишний воздух в трубах отопления может собираться и на горизонтальных участках с П-образными компенсаторами или в других подобных случаях, когда из-за условий монтажа трубы образуют петли, повернутые кверху.
Чтобы избежать завоздушивания, наверху вертикальных стояков предусматриваются автоматические воздухоотводчики либо расширительный бак открытого типа. Для удаления воздуха из батарей или других каверзных мест применяется специальный ручной кран с игольчатым клапаном, изобретенный Ч. Б. Маевским еще в 30-х годах прошлого века. На данный момент изделие производится в следующих исполнениях:
- традиционном, с наружной резьбой для монтажа в различных местах;
- радиаторном, с колпачком из пластмассы, предназначенные только для работы с отопительными приборами;
- комплектные устройства - шаровой кран с краном Маевского.
Как работает кран Маевского
Конструкция крана чрезвычайно проста, а потому – надежна. Корпус изделия выполняется из латуни, как и рабочий винт для сброса воздуха. Чтобы обеспечить герметичность прибора при монтаже, снаружи него имеется уплотнительный элемент в виде кольца. Ниже на рисунке показано устройство крана Маевского в радиаторном исполнении:
1 – латунный корпус; 2 – рабочий винт с протоками; 3 – колпачок из нейлона; 4 – уплотняющее кольцо.
Винты кранов от различных производителей могут иметь как шлицы под отвертку, так и четырехгранную либо шестигранную головку под специальный ключ. Конец винта изготовлен в виде конуса, входящего в отверстие, сообщающееся с теплоносителем. Для прохода спускаемого воздуха в корпусе есть отверстие, чей диаметр равен, как правило, 2 мм. Ниже представлена схема, что позволит хорошо понять принцип работы крана Маевского:
При обычных условиях во время работы отопительной системы кран для спуска воздуха полностью герметичен. Когда же требуется развоздушить батарею, винт выкручивается отверткой или ключом на пару оборотов. При этом скопившийся воздух начинает проходить сквозь калиброванное отверстие и попадает в боковой канал, ведущий наружу. Выполняя данную операцию, следует помнить, что сначала воздух выходит с характерным звуком, а потом еще некоторое время – вместе с теплоносителем. Поэтому прежде чем пользоваться краном Маевского, надо подготовить небольшую емкость для слива воды.
Клапан в традиционном исполнении, а также в комплекте с шаровым краном функционирует по такому же принципу. Разница меж ними заключается в том, что традиционный клапан врезается в тех местах, где этого требует схема, а не только в отопительные приборы. Хотя обычный кран Маевского для чугунных радиаторов тоже подойдет, нужно только его правильно установить. Воздуховыпускатель в комплекте с обычным запорным краном изготавливается для удобства, чтобы в нужных местах не приходилось монтировать эти 2 элемента по отдельности.
Технические характеристики
Ассортимент предлагаемых на рынке изделий невелик. Причина этому проста: прибор исполняет лишь одну функцию, не требующую создания множества типоразмеров кранов для разных трубопроводов. По сей день достаточно только двух — ½’’ и ¾’’, в них диаметр крана (по резьбе) составляет соответственно 15 и 20 мм. Разновидности изделий по своему назначению мы перечислили выше, так же как и тот факт, что головки винта могут предлагаться в разном исполнении – под отвертку и различные ключи.
Примечание. Иногда пользоваться краном Маевского можно и вручную, без инструмента. Некоторые модели воздухосбрасывателей для монтажа в батареях отопления выпускаются с винтом, вращающимся пластмассовой рукояткой. Но не стоит торопиться их покупать, особенно в частный дом, где есть маленькие дети. Ребенок, случайно открутив вентиль, может получить ожоги от горячей воды.
Радиаторный вентиль Маевского рассчитан на рабочее давление теплоносителя до 10 Бар (1 МПа). Такого вполне достаточно для установки в радиаторы трехэтажного частного дома. В том случае, если расчетное давление в системе выше, то ставится традиционный кран с пределом 16 Бар (маркировка РУ16). Все изделия нормально функционируют при температуре теплоносителя до 120 ºС.
Ввиду простоты конструкции клапана Маевского срок его службы определяется лишь качеством применяемого материала – латуни. Изделие из хорошего материала спокойно служит 30 лет и более. В то же время устройства, сделанные кустарным способом, могут начать быстро протекать или сразу же треснуть при монтаже. Также устройство нормально действует в условиях, когда в качестве теплоносителя в системе используется незамерзающая жидкость вместо воды.
Установка крана
Изучив технические характеристики крана Маевского и сопоставив их с параметрами отопительной сети, можно приступать к установке. Но какое количество изделий надо купить и куда их ставить? Здесь есть несколько рекомендаций:
- в отопительных приборах при заполнении сети воздух скапливается всегда. Отсюда и рекомендация – ставить воздухоотводчики на каждую батарею;
- П-образные компенсаторы и байпасы, обращенные петлей вверх, также могут накапливать воздух. Здесь более подходящим вариантом будет клапан Маевского, встроенный в шаровой кран;
- иногда в технических помещениях ставят самодельные регистры или змеевики, сваренные из стальных труб. Тут воздухосбрасыватель тоже нужен;
- прочие элементы системы, размещенные в самых высоких точках.
Для справки. Почти все современные отопительные приборы продаются с установочными комплектами, в которые входят и краны Маевского.
Следует отметить, что в наивысших точках вертикальных стояков, около котла и в коллекторных распределителях теплых полов необходимо устанавливать автоматические воздухоотводные клапана. Данные устройства удаляют воздушную смесь из системы без вмешательства человека, в автоматическом режиме. Их применение обусловлено тем, что в некоторых местах постоянно присутствует опасность образования воздушных пробок и устранять их вручную затруднительно.
Такие воздухосбрасыватели также получили название «автоматический кран Маевского», так как выполняют ту же функцию, хотя конструктивно отличаются от ручных устройств, описанных выше. Изделие состоит из корпуса, внутри которого находится поплавок. Последний механически связан с игольчатым клапаном посредством рычага. Камера, где расположен поплавок, имеет вертикальную ориентацию в пространстве, а отверстие для теплоносителя находится в ее дне.
В нормальном режиме камера заполняется водой, а принцип работы автоматического крана заключается в том, чтобы реагировать на понижение ее уровня. Когда вода уходит, вытесняемая воздухом, поплавок опускается и рычагом открывает игольчатый клапан. Воздушная смесь покидает камеру под давлением теплоносителя, его уровень снова поднимается, а клапан – закрывается.
В действительности установить кран Маевского или автоматический воздухоотводчик довольно просто. Когда система смонтирована из полимерных труб, то для врезки прибора надо поставить один дополнительный фитинг и вкрутить в него кран. Несколько сложнее это сделать со стальными трубами, здесь понадобится слесарный инструмент, а возможно, и сварочный аппарат. Всего же проще поставить устройство для выпуска воздуха из радиаторов, для этого всего лишь нужно вкрутить его в верхнюю пробку, перекрывающую горизонтальный канал последней секции. При этом кран располагают со стороны, противоположной подключению радиатора к подающему трубопроводу.
Заключение
В том, что работа крана Маевского крайне важна и необходима для любой водяной схемы обогрева, не может быть никаких сомнений. Кислород, растворенный в воде, пагубно влияет на долговечность котла, а воздушные пробки в сети способствуют перегреву и недогреву разных участков труб и батарей. Устройства для удаления воздуха избавляют нас от многих проблем за совсем небольшую цену.
Вместе с теплоносителем в систему отопления попадает растворенный воздух. Накапливаясь в значительных количествах, кислород создает пробки, препятствующие нормальному обращению жидкости. Это снижает качество прогревания здания. Для ликвидации завоздушивания системы сконструирован кран Маевского. Принцип работы простой и понятный, поэтому устанавливается такое устройство повсеместно - будь то многоэтажное здание или скромный коттедж.
Назначение крана Маевского
Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:
- трубы недостаточно быстро заполняются водой;
- подпитываемая система была частично пустой;
- в воде много растворенного кислорода.
Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.
В 1931 году Госплан постановил, чтобы при низовой разводке на системы с целью удаления воздуха устанавливали обычные краны. Но через них жители домов не только устраняли воздушные пробки, но нередко сливали горячую воду, выполняющую в данном случае роль теплоносителя, и потом использовали ее для хозяйственных нужд - например, чтобы помыть полы. Это было недопустимо с позиции санитарии и технологии центрального отопления зданий. Поэтому на радиаторы начали устанавливать краны Маевского, которые значительно усложняли задачу по нецелевому применению теплоносителя.
Как устроен кран Маевского
Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.
По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».
Кран состоит из таких компонентов:
- корпус;
- конусный винт с головкой под ключ;
- поворотная часть;
- входной и выходной каналы для воздуха.
Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.
Преимущества установки крана Маевского:
- повышение коэффициента полезного действия отопительной сети;
- упрощение обслуживания радиаторов;
- доступная стоимость самого узла.
Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.
В зависимости от исполнения, различают три вида крана:
- радиаторный - предназначен для отопительных приборов;
- традиционный - устанавливается повсеместно, оснащен наружной резьбой;
- комплектный - представляет собой шаровой кран с КМ.
По способу откручивания бывают такие устройства:
- под отвертку;
- под ключ четырех- или шестигранный;
- с ручкой, для которых не нужен инструмент.
Для изготовления используют также различные материалы и их сочетание. Бывают КМ:
- стальные;
- латунные;
- чугунные;
- из нержавеющей стали;
- пластиковые.
Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.
Внимание! Дети любят играть с различными предметами. Поэтому в их комнате лучше установить кран, открывающийся с помощью отвертки. Если малыш самостоятельно откроет кран, то получит ожоги.
Автоматический КМ
Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.
Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.
Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.
Воздухоотводчики бывают:
- прямыми;
- угловыми;
- радиаторными.
Видео — Кран Маевского: что это такое и как работает
Где устанавливать устройство?
Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.
Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.
Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.
Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.
Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.
Системы «теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир. В расскажем, можно ли подключить «теплый пол» от отопления.
Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.
Это важно! Если в трубах постоянно скапливается воздух, то при очередном ремонте стоит приобрести модели полотенчиков, которые уже оборудованы краном Маевского.
На что обратить внимание при покупке воздухоотводящего крана?
Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.
Справка. Гидравлический удар - это перепады давления, которые вызываются резким изменением скорости движения теплоносителя. Такое явление приводит к образованию трещин, разрывов труб, радиаторов, вследствие чего теплоноситель вытекает из системы и затапливает помещения. Чаще всего повреждаются трубы из ПВХ.
Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.
При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.
Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.
Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.
Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.
При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.
Также при выборе узла учитывают такие характеристики:
- допустимое давление;
- рабочая температура.
Пошаговая инструкция по установке КМ в систему
На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.
- На первом этапе отводят трубы.
- Снимают с крючков радиатор и полностью сливают воду.
- С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
- Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки - левая. Другой вариант - заменяют сразу всю пробку.
- Затем устанавливают кран, как указывается в инструкции к устройству.
- Батарею возвращают на место.
- На последнем этапе подключают трубопровод.
Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.
При установке устройства на отопительные трубы из пластика потребуется фитинг.
Внимание! Клапаны с ручным способом управления устанавливают обычно горизонтально, автоматический - вертикально. Правильность установки необходимо уточнить в инструкции.
Видео — Оснащение полотенцесушителя воздухоотводящим краном
Как выпускать воздух из отопительной системы?
Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.
Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение - признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.
Внимание! Иногда даже после многократного стравливания, все равно образуются воздушные пробки. Тогда причиной может стать пробой или недостаточная скрутка.
Особенности эксплуатации кранов
При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.
Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.
Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.
Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.
Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.
Можно ли обойтись без воздухоотводящих приспособлений?
Удается избавиться от пузырьков воздуха при подведении воды к верхней пробке батареи сверху. Однако при этом скорость движения теплоносителя не должна превышать 25 см/с. При более быстром обращении кран Маевского потребуется.
При подаче воды снизу иногда стояки продолжают за крайней батареей последнего этажа трубами, подсоединенными к общим воздухосборникам. Реализация данной модели требует больших материальных затрат из-за увеличения метража труб.
Разработаны устройства, которые могут заменить кран Маевского.
Таблица 1. Аналоги крана
Название устройства | Особенности |
---|---|
Водоразборные краны | Устройство по конструкции и применению значительно отличается от крана Маевского. Через водоразборные краны систему заполняют водой и опустошают. Начальный кран служит для подачи воды, конечный - для ее удаления из сети. |
Вертикальный отвод с пустым расширительным баком | Такое устройство устанавливают, когда не используется насос. Расширительные баки представляют собой емкость, которая предназначена для перетекания туда избытка воды, образующегося при расширении теплоносителя вследствие нагревания. Расширительные баки бывают открытыми и закрытыми. |
Справка. Краны Маевского стараются не устанавливать на ионные системы с замкнутой циркуляцией. Чтобы ускорить кругооборот теплоносителя, в него добавляют соляной раствор. При спуске воздуха на деталях узла будут оседать соли, поэтому срок службы сокращается.
Некоторые мастера с опытом в обслуживании систем отопления, и вовсе обходятся без воздухоотводов. Они устраняют образовавшиеся газовые пробки через резьбу верхнего присоединения. Однако проведение таких работ занимает некоторое время и требует освоения профессиональных навыков.
Нужен ли воздухоотводчик в системе отопления либо без него можно обойтись? Понять это можно, исследовав сеть. Если очевидно, что кислород собирается и не может выйти наружу, кран придется устанавливать.
Низкая эффективность работы отопительной системы в большинстве случаев объясняется просто: батареи завоздушены. Небольшое количество воздуха попадает в систему, накапливается в отдельных ее элементах и препятствует нормальной циркуляции теплоносителя. Решить радиаторов не сложно - достаточно установить обычный кран Маевского. С его помощью удалить лишний воздух из системы очень легко, а количество теплоносителя при этом останется неизменным.
Как работает данный прибор?
Небольшой цилиндр устанавливают вверху радиатора или в другом подходящем месте. Внутри цилиндра расположен специальный клапан, который управляется винтом.
Кран Маевского - это небольшое устройство, отличающееся простотой в установке и эксплуатации. Для обслуживания ручной модели понадобится некоторое пространство в нише радиатора
Если нужно спустить воздух из системы, кран просто открывают, а затем закрывают. Это первое, что следует сделать, если радиатор или какая-то часть отопительной системы прогревается слабее, чем остальные. Если вскоре температура нагрева в проблемном месте повысилась, проблему можно считать решенной. Если после стравливания воздуха радиатор не нагревается, скорее всего, он засорен. Придется демонтировать радиатор, промыть его и установить снова.
Если система работает в режиме , перед стравливанием воздуха необходимо отключить циркуляционный насос. Если этого не сделать, часть воздуха будет увлечена потоком теплоносителя и останется в системе. После отключения насоса нужно подождать хотя бы пять минут, и лишь после этого открывать воздухоотводчик. За этот время пузырьки воздуха поднимутся вверх.
После того, как воздух покинет систему, из крана потечет вода. Это будет тонкая струйка диаметром примерно 1,5 мм. Поэтому еще до начала стравливания воздуха следует убрать от радиатора вещи, которые могут намокнуть, а также запастись подходящей емкостью для воды. Для применения крана Маевского не требуется сливать теплоноситель или демонтировать радиаторы. Изучив принцип работы крана маевского следует уделить внимание конструкции отдельных моделей.
Устройство различных моделей крана Маевского
Воздухоотводчик Маевского представляет собой устройство, в центре которого находится игольчатый запорный клапан. Движением клапана управляет специальный четырехгранный винт. Снаружи имеется резьба стандартного размера: ½, ¾ или 1 дюйм. Управляющий винт снабжен головкой с прорезью для крестовой отвертки. Кроме того, его можно вращать с помощью специального ключа или обычных пассатижей. Существует несколько моделей воздухоотводчика Маевского. Интересные сведения об этом полезном устройстве содержатся в следующем видеоматериале:
Модель на ручном управлении
Это самый простой и вполне надежный прибор, позволяющий контролировать количество воздуха в отопительной системе. Простейший кран Маевского состоит из:
- прочного латунного корпуса;
- стального игольчатого клапана;
- пластикового кожуха.
Конструкция устройства может варьироваться: в одних моделях пластиковый кожух движется в горизонтальной плоскости, в других имеется специальное отверстие на грани гайки клапана. Помимо обычного ручного крана Маевского выпускают еще две его разновидности: автоматический кран и модель со встроенным предохранительным клапаном.
Ручной кран Маевского можно устанавливать практически на любых радиаторах. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или пассатижи
Конструкция автоматического крана Маевского
Это устройство выглядит как небольшой металлический цилиндр, в верхней части которого сделано отверстие. Внутри, помимо игольчатого клапана, находится также датчик, работающий по принципу поплавка. Датчик реагирует на изменение объема воздуха внутри крана. При достижении критической величины клапан открывается и спускает накопившийся воздух, а затем закрывается. Для работы такого прибора вмешательство человека практически не требуется, достаточно просто установить его в подходящем месте.
Автоматизированные модели чувствительны к состоянию . Узкое отверстие может легко забиться, что приведет к ненужному срабатыванию клапана. Устранить такой засор можно с помощью обычной швейной иглы.
Что дает использование предохранительного клапана?
Воздухоотводчик Маевского с предохранительным клапаном - это несколько усложненная разновидность модели с ручным управлением. Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и начнет спуск теплоносителя из отопительного контура. Такая ситуация может возникнуть при внезапном , в этом случае клапан позволит предотвратить поломку элементов системы.
Какой бы вариант вы не выбрали, мы рекомендуем вам покупать все отопительное оборудование в интернет-магазине «Гипострой» - это проверенный временем поставщик. Так, по ссылке http://www.gipostroy.ru/catalog/category/klimat-i-otoplenie вы можете ознакомиться с актуальными на сегодняшний день ценами на отопительные приборы и комплектующие.
Как выбрать подходящее устройство?
Чтобы выбрать подходящую модель крана Маевского, необходимо оценить состояние и возможности своей отопительной системы, а также особенности размещения радиаторов. Простые модели на ручном управлении уместны практически везде. Следует помнить, что для вращения управляющего винта понадобится некоторое пространство: больше - для работы отверткой или пассатижами, меньше - если клапан открывают с помощью специального ключа. В нишах для радиаторов пространство может быть очень ограниченным.
Автоматизированные модели будут очень удобны именно для таких случаев с ограниченным доступом к радиатору, помещенному в тесную нишу или скрытому декоративным экраном. Однако использование автоматических воздухоотводчиков не рекомендуется в домах с централизованной системой отопления.
Обычно в таких домах теплоноситель настолько загрязнен, что отверстие крана вскоре забивается. Устройство придется прочищать раз в месяц или чаще, что сведет на нет все удобство его использования. Кроме того, перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс стравливания воздуха через двухмиллиметровое отверстие может занимать слишком много времени.
По этим же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы. Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТу 9544-93. Это устройство переносит повышение температуры до 150 градусов и пригодно не только для систем с жидким теплоносителем, но и для парового отопления.
Воздухоотводчики с предохранительным клапаном рекомендуются для монтажа в системы из труб ПВХ. Эти конструкции чувствительны к гидроударам и установка крана позволит предотвратить разрыв. Также эффективны эти модели в системах центрального отопления, которые часто подвергаются внезапным .
Выбор места и порядок установки
Чтобы установить воздухоотводчик Маевского, достаточно просто вкрутить подходящую модель в пробку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, нужно выбрать устройство с соответствующей резьбой. Если же на радиаторе установлена пробка без резьбы, ее следует заменить.
На чугунной заглушке не сложно сделать необходимое отверстие самостоятельно. С внутренней стороны следует просверлить отверстие, а затем нарезать резьбу с наружной стороны. Понадобится электродрель, сверло на 9 мм, а также метчик с воротком 10х1.
Кран имеет правую резьбу, а пробка - левую. В процессе установки следует придержать пробку разводным ключом, чтобы ее резьба не ослабла. Следует помнить, что при вкручивании воздухоотводного крана пробка ослабляется. При откручивании крана (например, для замены), пробка завинчивается сильнее.
При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или придержать пробку, в которую монтируется кран
При монтаже устройства резьбу следует укрепить специальной прокладкой. Такая прокладка может быть выполнена из резины или силикона, а вот паронитовые прокладки с краном Маевского использовать не рекомендуется. Некоторые предпочитают дополнительно использовать для укрепления резьбы льняную обмотку или фум-ленту, но это не обязательно. Совет - при установке нужно направить выпускное отверстие слегка вниз. Так будет удобнее собирать воду, которая вытечет из радиатора по окончании стравливания воздуха.
Для установки кранов Маевского выбирают самую высокую точку системы, поскольку воздух поднимается вверх. При этом, конечно же, необходимо учитывать особенности устройства отопительной системы конкретного дома или квартиры.
При вертикальной схеме отопления следует поставить воздухоотводчики на все радиаторы верхнего этажа, имеющие нижнюю подающую при обратной магистрали. Также обеспечить кранами Маевского следует все приборы, подводка которых (или ее часть) до стояка расположена ниже верхней оси подключения, поскольку в этом случае удаление воздуха из системы естественным образом будет затруднено.
На схеме показан принцип установки крана Маевского при вертикальной и горизонтальной системе отопления. Кран необходим в местах скопления воздуха
При горизонтальной системе отопления воздухоотводные краны устанавливают на все отопительные приборы: батареи, коллекторы и т.п. Система теплого пола не всегда нуждается в отводе воздуха, однако очень часто такой клапан все же приходится ставить.
Отдельного внимания заслуживает монтаж воздухоотводчика на полотенцесушителе. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую подводку монтируют металлический тройник с резьбой подходящего диаметра. При этом выходное отверстие воздухоотводного крана должно быть развернуто от стены.
Чтобы понять, нужно ли устанавливать воздухоотводчик в конкретном месте, следует просто представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, кран не нужен. Если же воздух не может покинуть систему естественным путем, понадобится специальный прибор.
