Современное строительство особняков и коттеджей имеет одну особенность. Сегодня пользуются популярностью железобетонные плиты. Из новых материалов используется профнастил для перекрытий.
В статье мы бы хотели рассказать о том, что такое перекрытие по профлисту. В тексте будут затронуты вопросы, связанные с отличием перекрытий по профнастилу от обычных перекрытий. Также мы поговорим о монтаже таких конструкций.
Монолитные перекрытия по профнастилу применяются в самых разных строительных областях. Как правило, профили используются при создании террас, при возведении гаражей и других зданий.
Профильное и обычное перекрытие
Железобетонное перекрытие по профнастилу предполагает заливку с использованием опалубки. Благодаря монолитному перекрытию можно получить готовый потолок. При этом не надо будет проводить дополнительные работы, связанные с отделкой или доработками.
Любое перекрытие из профнастила зависит от профилей. Именно с их помощью можно сделать сечение ребристым. При этом значительно повышается надежность перекрытия. Кроме того, существенно снижаются финансовые расходы на арматуру и бетон. Это позволяет сэкономить на строительстве.
Сущность плана перекрытия из профнастила выражается в том, что материал выполняет функцию неснимаемой опалубки. На нее, в свою очередь, будет залит бетон. При этом в качестве опоры выступает металлический каркас, который состоит из колонн и балок. Благодаря использованию конструкции, можно смело возводить стены из легких материалов, которые обладают небольшой прочностью.
Перекрытие из профнастила межэтажное возлагает определенную нагрузку на каркас из металла. При этом нагрузка на стены существенно снижается.
Полезно: Вы можете использовать пеноблочный или газобетонный материал для теплоизоляции стен. Разумеется, при условии, что вы имеете готовое перекрытие по профнастилу.
Перекрытия из профнастила между этажами обладают очень важным преимуществом. При строительстве массивного здания необходимо изготавливать ленточный фундамент. Его использование предполагает большие расходы на различные строительные материалы.
Нагрузка переносится с перекрытия на каркас – это значительно облегчает стены. В этих условиях снижается нагрузка и на сам фундамент. Поэтому можно заменить ленточный фундамент на колонный. При этом на изготовление такого каркаса не надо будет тратить большое количество средств. Таким образом, вы сэкономите не только финансы, но и время.
При использовании колонного фундамента, следует помнить, что каждая из колонн сможет выдержать нагрузку только со своей стороны. Это связано с их расположением при перекрытии. Оголовки – места фундамента, где располагаются более легкие стены. Они заливаются небольшим ростверком. Чтобы рассчитать сечение, необходимо учесть толщину стен и расстояние между колоннами, которые составляют фундамент.
Процесс монтажа перекрытия
Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.
Чтобы выполнить верный расчет, необходимо учесть следующие данные:
- точные размеры здания;
- учет нагрузок, которые создает перекрытие.
С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать , но всё же, с профнастилом лучше использовать металлические балки.
Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.
Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.
В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.
Пример для расчета:
Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.
Перекрытие по профнастилу, пример на видео:
Несущий профнастил для перекрытий не терпит ошибок. Перекрытия под фундамент – это один из базовых компонентов строительства собственного дома. При неправильной планировке – вся конструкция может прийти в непригодность. Чтобы этого не допустить, следует внимательно проводить строительную работу. Поэтому вы можете обратиться за помощью к специалистам, которые не только покажут вам фото- и видеоматериалы, но и проведут все необходимые работы.
При бетонировании перекрытий используются различные виды опалубок, но одной из наиболее распространенных в последние годы стала несъемная опалубка из профнастила. Не давая растекаться бетону в процессе твердения, опалубка из профнастила является еще и дополнительной внешней арматурой. Она частично компенсирует растягивающие усилия, которые действуют на нижнюю арматурную сетку. Это в значительной степени увеличивает прочность и несущую способность перекрытия.
Кроме того, монолитная плита с профлистом, имеющим современное защитно-декоративное покрытие, позволяет в ряде случаев обойтись без дорогостоящей отделки потолка.
Расчет монолитного перекрытия по профлисту
Устройство монолитного перекрытия по профнастилу представляет собой опалубку из металлического профилированного листа с уложенным поверх нее арматурным каркасом из металлических стержней.
Опирается эта конструкция на продольные металлические балки. Так монолитное перекрытие по профлисту передает нагрузку, действующую на перекрытие, на опорные конструкции каркаса и фундамент здания.
Монолитное перекрытие по профнастилу - размеры специализированного листа c ребрами для лучшего закрепления бетона
Профиль опалубки из профнастила, сечение металлических стержней арматуры и толщина монолитного перекрытия определяются эксплуатационной нагрузкой и величиной пролета между опорными балками. Толщина плиты обычно определяется соотношением 1:30 . То есть, если длина пролета равна 6,0 м, то слой бетона должен быть не меньше 200 мм.
При расчетах учитываются размеры будущего здания, расчетные нагрузки на перекрытия и вес самих строительных конструкций. Все это влияет на выбор сечения и профиля металлических балок и колонн каркаса, а также на характеристики фундаментов здания.
Монолитное перекрытие по профнастилу относится к особо ответственным строительным конструкциям, поэтому работы по монтажу таких конструкций выполняются только при наличии проектной документации на строительство. Проектная документация на монолитное перекрытие по профнастилу и расчет прочности металлических конструкции выполняются на основании СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции» .
Чертеж монолитного перекрытия по профнастилу
Поскольку эти расчеты достаточно сложны и трудоемки, при разработке рабочей документации на строительство и расчете нагрузок проектировщики используют специальное программное обеспечение, в том числе систему автоматизированного проектирования САПр . В состав рабочей документации входят чертежи опалубки под монолитное перекрытие по профнастилу, чертежи армирования, все необходимые расчеты и спецификация материалов.
На этапе проектирования выполняется и технико-экономические расчеты. Они подтверждают насколько обосновано применять для данного конкретного сооружения монолитное перекрытие по профнастилу, цена которого несколько выше стоимости монолитных железобетонных конструкций с обычной разборной опалубкой.
Если вы уверены в своих силах и хотите самостоятельно произвести расчет монолитного перекрытия по профлисту, то советую использовать пособие 1987 года. Пусть Вас не смущает его возраст — за эти годы в строительстве мало что изменилось. На текущий момент— это самая подробная и точная из существующих инструкций по данной теме.
Скачать пособие Вы можете по ссылке: " " (нажмите на ссылку правой кнопкой мыши и в появившемся меню кликните по пункту "Сохранить как…", затем выберите папку на Вашем жестком диске и введите название). Если Вы используете современный браузер (практически любой, кроме Internet Explorer), то вы можете просто открыть ссылку в новой вкладке.
Однако Вы должны понимать, что неправильный расчет перекрытия — это не только дополнительные расходы, но и реальная опасность для жизни. Поэтому если Вы раньше не сталкивались с подобными расчетами, ради Вашей безопасности, настойчиво рекомендую обратиться к профессиональным проектировщикам.
Две возможные схемы расположения листов для монолитного перекрытия по профлисту, размером 9 на 12 метров
Наиболее целесообразно применение профнастила для перекрытий нестандартных размеров с большим количеством различных технологических проемов. В этих случаях велики затраты на изготовление индивидуальной щитовой опалубки и отсутствует возможность ее многократного использования.
Монолитное перекрытие по профнастилу — технология выполнения работ
После окончания установки металлических балок перекрытия, выполняется монтаж опалубки из профилированных листов. Они укладываются с нахлестом в одну-две волны и крепятся к верхним полкам опорных металлоконструкций. В местах нахлестов профнастил соединяют с помощью заклепок.
Затем приступают к укладке арматуры. Перед началом армирования необходимо выставить торцевую опалубку на проектную высоту плиты. Установку арматурных каркасов, сеток и отдельных стержней выполняют в соответствии с рабочими чертежами армирования.
При этом необходимо с помощью специальных пластиковых фиксаторов обеспечить необходимую толщину защитного слоя бетона. При больших площадях перекрытий после укладки арматуры устанавливают специальные направляющие, разделяющие перекрытие на несколько зон бетонирования.
На следующем этапе приступают к подаче бетонной смеси. Обычно для этих целей используют стационарные или передвижные бетононасосы. Состав применяемой бетонной смеси должен соответствовать СНиП 3.03.01-87 . Обычно при бетонировании перекрытий используют следующее соотношение компонентов.
В малоэтажном строительстве все большей популярностью пользуется монолитное перекрытие по профнастилу. Такая конструкция опирается на продольные металлические балки или непосредственно на несущие стены. Современная технология отличается быстротой монтажа, низким показателем трудоемкости, доступной ценой. Использование профилированных листов в качестве несъемной опалубки, имеет еще одно неоспоримое достоинство. Металлическая основа частично перенимает на себя функцию арматуры, за счет чего компенсируются усилия, действующие на нижний ряд армирующего каркаса. После полного затвердевания бетонного слоя перекрытие приобретает высокую несущую способность и прочность.
Монолитное перекрытие по профнастилу в разрезе
Применяя для обустройства межэтажного пролета монолитное перекрытие по профнастилу, можно значительно сэкономить на создании декоративной отделки. В некоторых случаях нет необходимости выполнять дополнительную облицовку потолочной поверхности, так как профнастил имеют защитно-декоративное покрытие, которое окрашивается в разные цвета. Такой способ создания межэтажного перекрытия может применяться в любом здании, независимо от его площади и конфигурации.
Межэтажное перекрытие по профнастилу относится к особо важным элементам здания, поэтому к его обустройству предъявляются повышенные требования. Монтаж осуществляется только после того, как будут произведены все необходимые расчеты и разработана проектная документация на строительство монолитной межэтажной плиты.
При расчетах учитываются:
- площадь проектируемого здания;
- планируемые нагрузки на опорные балки, на само перекрытие и фундаментную часть здания;
- вес элементов, используемых в железобетонной конструкции.
Вышеперечисленные показатели оказывают непосредственное влияние на выбор профилированных листов - учитывается толщина металла и высота гофры. Сечение стальной балки и колонны, диаметр арматуры для каркаса подбираются в соответствии с эксплуатационной нагрузкой и величиной пролета между опорами. Толщина слоя заливаемого бетона напрямую зависит от длины пролета. При расчетах эти два показателя берутся в соотношении 1 к 30. Например, при длине пролета 6000 мм толщина бетонной плиты должна составлять не менее 200 мм. Неправильные расчеты могут повлечь лишние расходы на строительство и не гарантируют безопасности жизни людей.
Проект перекрытия из профнастила и бетона
Учитывая сложность и трудоемкость расчетов, составлением проектной документации на обустройство монолитного перекрытия по профнастилу занимаются исключительно инженеры-проектировщики. Все расчеты производятся на основании строительных нормативных актов: СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции».
В комплект проектной документации обязательно входят рабочие чертежи на:
- опалубку с указанием узлов и способа крепления;
- армирование - указываются размеры и диаметр металлических стержней.
Также должен присутствовать документ «Спецификация строительных материалов». В списке напротив каждой позиции указывается количество материалов, которое измеряется в единицах, штуках, кубических и квадратных метрах. Современные методы составления проектов и чертежей предусматривают применение специализированных компьютерных программ, благодаря которым возможные ошибки в расчетных данных сводятся к минимуму. Одной из таких программ является система автоматизированного проектирования - САПр. Перед разработкой проекта межэтажного перекрытия из профнастила выполняется экономический расчет, показывающий, насколько эффективной является подобная технология.
Материалы
Профилированный лист Н-75
В качестве несъемной опалубки целесообразнее всего использовать профилированные листы марки Н (несущие) и НС (универсальные) с высотой волны (гофры) не менее 44 мм и с дополнительными ребрами жесткости в верхней части гофры. Такой материал предназначен для перекрытий с горизонтальным размещением и под небольшим углом. Для несъемной опалубки подходят листы от Н44 до Н156. Высота гофры пропорционально влияет на расстояние между несущими балками этажа. Чем выше волна, тем большую площадь будет иметь монолитная конструкция под профнастил, а также увеличивается шаг между опорами.
Арматура, которая применяется для создания армирующего каркаса, должна иметь оптимальную толщину 10-12 мм. Металлические прутья предназначены повышать устойчивость монолитного перекрытия к большим нагрузкам и деформациям.
Стальные балки в основном изготавливаются из двутавра и швеллера. Для создания опорных колонн применяются металлические трубы с круглым или квадратным сечением.
Производство бетона осуществляется на специализированных заводах, откуда готовый к укладке раствор доставляется на объект специализированной техникой бетономешалками. Чтобы перекрытие из профнастила было качественным и особо прочным марка бетонной смеси не должна быть ниже М300. Состав бетона соответствует СНиП 3.03.01-87.
Этапы и особенности монтажа
Обустройство железобетонного перекрытия по профилированным листам предусматривает три основных этапа:
- монтаж опалубки из профнастила;
- создание и укладка армирующего каркаса;
- заливка бетонной смеси.
Установка опалубки
Монтаж несъемной опалубки из профлистов
Крепление металлических листов к балкам осуществляется с помощью бронебойных саморезов на 32 мм. Чтобы исключить прогибание опалубки из профлистов под тяжестью бетона, устанавливаются временные стойки, которые располагаются между основными балочными опорами. Количество дополнительных опор зависит от толщины металла профнастила, высоты гофры и площади межэтажного перекрытия. Снимаются стойки после полного затвердевания бетона.
Установка каркаса
Несущие характеристики монолитного межэтажного перекрытия из профнастила повышаются за счет монтажа дополнительного «скелета», для изготовления которого используются арматура и арматурная сетка. Армирующие элементы укладываются в волны профлистов. Эффект использования такого способа улучшается за счет установки небольших подпорок, приподнимающих арматуру на высоту до 20 мм.
Монтаж арматурного каркаса
Монтаж арматуры, расположенной между балками, осуществляется сплошными отрезками. На участках, где профлисты укладываются непосредственно на несущую стену и на крайние двутавровые балки, арматура доводится до самого края профнастила. Допускается максимальное отклонение не более 20 мм, в ином случае нагрузка, создаваемая бетоном, будет перераспределяться на металлических листах.
Армирующая сетка с ячейками 200х200 мм может создаваться непосредственно на объекте. Для ее изготовления используются металлические прутья диаметром от 3 мм, а соединение на стыках осуществляется сваркой или оцинкованной проволокой. Зачастую применяться готовый вариант сетки. Укладывается армирующий пояс на профилированные листы. Расстояние между сеткой и металлом составляет не менее 15 мм.
Заливка бетонной смеси
Перед тем как приступить к бетонированию покрытия подготавливается рабочая поверхность. Опалубка из профлистов очищается от имеющихся загрязнений, моется водой и высушивается. Для подачи бетонной смеси задействуется один из механизированных способов. Могут использоваться:
- бетононасос стационарный или передвижной;
- ленточный транспортер;
- специальная строительная бадья, которая поднимается с помощью крана.
Дополнительные опоры под опалубку из профнастила
Данная технология предусматривает заливку бетонной смеси в один заход. Выравнивание по всей поверхности выполняется с помощью строительной гладилки. Уплотняется бетонный слой глубинным вибратором. Для «железнения» поверхности и предохранения от внешних воздействий используется сухой цемент. Если не получается сразу залить всю площадь перекрытия из профилированных листов, тогда укладка бетона осуществляется в каждый пролет и за несколько этапов. При поэтапном бетонировании следует фиксировать сроки, чтобы вовремя демонтировать дополнительные опоры.
В соответствии с нормативными требованиями толщина бетонного слоя должна перекрывать верхнюю часть волны:
- В безбалочном перекрытии минимальная толщина составляет 250 мм (измеряется от нижнего края профиля).
- В балочном варианте - 70-80 мм (не берется в учет высота профиля).
Погодные условия влияют на особенности и нюансы заливки. Чтобы исключить появление трещин, нарушающих целостность бетонной структуры, за поверхностью требуется постоянный уход в виде регулярного увлажнения и укрывания влагоемкими материалами до достижения 70% прочности. Бетонирование выполняется при плюсовой температуре воздуха, не ниже +5°С. Полное затвердевание в летний сезон при температуре окружающей среды 20°С наступает через 10-14 суток.
Если температура опускает до 0°С и ниже, тогда согласно нормативам в бетонную смесь вводятся специальные противоморозные добавки. Такой состав хоть и стоит дороже, но зато гарантирует успешное завершение бетонных работ. При снижении температуры воздуха бетонная поверхность нуждается в дополнительном утеплении. В этом случае период полного затвердевания увеличиваются до 28 дней.

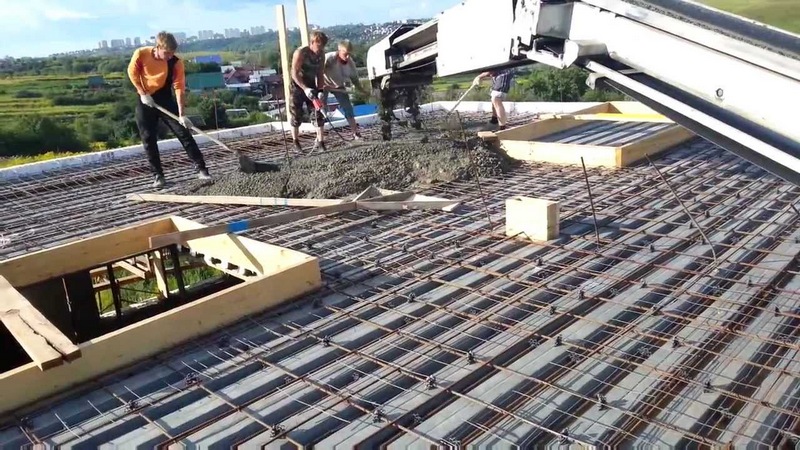

Заливка бетона по профнастилу
Согласно строительным нормам и правилам, толщина бетонной плиты должна перекрывать волны профлистов и возвышаться над ними как минимум на 50 мм. При выполнении дополнительной бетонной стяжки данный параметр уменьшается до 30 мм. В большинстве случаев создание цементной стяжки является необходимостью, так как сделать максимально ровную поверхность при самой удачной заливке основного бетонного слоя достаточно сложно. В любом случае будут присутствовать неровности, которые не получится скрыть никаким отделочным материалом. Как заливается бетонный раствор можно посмотреть на видео:
Монолитные перекрытия по профнастилу, возведенные на основе технологии несъемной опалубки, получили широкое распространение в современном строительстве. Данный способ позволяет строить надежные и долговечные сооружения на облегченном фундаменте быстровозводимым способом.

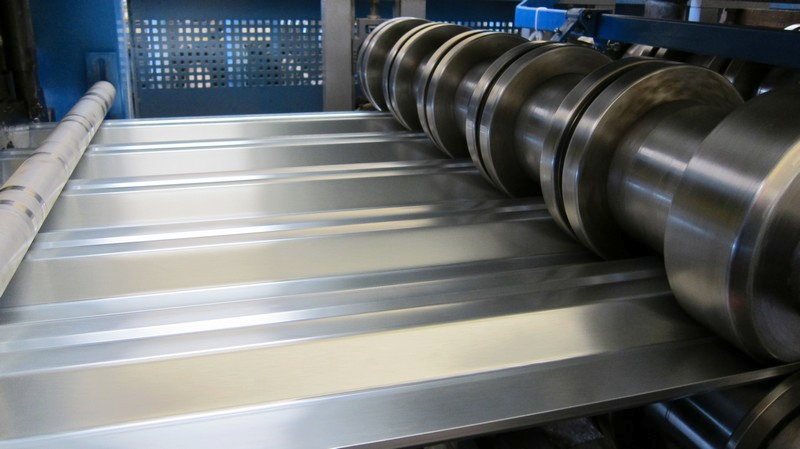

Из какого профнастила делают перекрытия?
Для сооружения монолитных перекрытий по профлисту применяется исключительно несущий профнастил: Н57, 60, 75, 114. Поскольку только эти марки способны выдержать вес залитого бетона. Наряду с обычными изгибами гофра листы снабжены небольшими канавками, которые придаю дополнительную жесткость материалу. Выбор высоты гофра зависит от требуемой несущей способности и определяется на этапе расчетов.
Профнастил для опалубки перекрытий по цене самый дорогой, поскольку он имеет наименьшую полезную ширину и изготавливается из листа толщиной не менее 0,6 мм (Н -57, 60 по ГОСТ) и 0,7 мм (Н -75, 114).
Преимущества бетонных перекрытий по профнастилу
- Жесткость. Жесткость материала позволяет ему стать превосходной несъемной опалубкой, которая выдерживает вес жидкого бетона. При использовании несущего профнастила для перекрытий нагрузка от веса равномерно распределяется на весь каркас, что позволяет облегчить стены и фундамент
- Дополнительная прочность. Ребра жесткости профнастила для перекрытий выступают в качестве дополнительного внешнего армирования, что придает межэтажному бетонному перекрытию высокую прочность при меньшей толщине (в сравнении с технологией съемной опалубки).
- Удобство и быстрота монтажа. Для сооружения перекрытия не требуется спецтехника с высокой грузоподъемностью (в отличие от готовых бетонных плит). Закрепление профнастила на металлическом каркасе производится в ускоренные сроки. Можно сразу заливать большие участки. Не требуются усилия по съему опалубки.
- Эстетичный вид потолка. Опалубка из профнастила снаружи имеет аккуратный вид, поэтому в зданиях определенного типа (склады , промышленные цеха и т.п.) потолок не потребует дополнительной отделки.
- Пожаробезопасность. Бетонное перекрытие, защищенное металлическим листом, является пожаробезопасным.
Учитывая данные преимущества, можно без преувеличения сказать, что использование монолитной несъемной опалубки из профнастила позволяет существенно снизить стоимость строительства без ущерба для прочности и долговечности конструкции здания.
Облегченный фундамент вместо монолитной плиты, быстровозводимые стены из сендвич-панелей или газобетонных блоков вместо кирпичной кладки или ж/б плит, колонны вместо несущих стен, потолок не требующий отделки — это более дешевые решения, которые к тому же отличаются удобством и быстротой монтажа.
Благодаря их применению можно строить здания в очень короткие сроки усилиями небольшого количества рабочих.
Технология несъемной опалубки
В строительстве технология несъемной опалубки весьма относится к числу популярных. Помимо монолитных перекрытий на ее основе делают фундаменты и стены. Рассмотрим, как выглядят основные этапы работ по монтажу несъемной опалубки из профнастила
1 этап. Расчет перекрытия по профнастилу и смета
Перекрытия принимают на себя нагрузку от деятельности, которая будет разворачиваться в здании и сами создают нагрузку на всю конструкцию в целом. По этой причине проектирование перекрытия по профнастилу является обязательным подготовительным этапом.
Для расчета нагрузки используются СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции», а также специальное пособие: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва , Стройиздат, 1987).
Расчет и смету на монолитное перекрытие по профнастилу в целях безопасности, а также для удобства и экономии времени лучше заказать у профессионального проектировщика. В нем будет указано, какой профнастил для перекрытий нужно выбрать, по какой схеме укладывается арматура, какой должна быть толщина перекрытия по профнастилу и т.п. Благодаря проекту вы будете знать, какое количество материала, рабочих, спецтехники потребуется для выполнения работ.
2 этап. Монтаж профнастила для опалубки перекрытий
Профлист укладывается с опорой на потолочные балки каркаса нахлестом в одну или две волны. Наилучшим вариантом считается опора на 3 и более балки (это стоит учесть при выборе длины профлиста для несъемной опалубки.
Закрепление выполняется при помощи усиленных саморезов 5.5 на 32 мм. Место нахлеста профлистов дополнительно скрепляются заклепками. Торцевая опалубка из дерева должна иметь высоту по толщине будущего слоя бетона.
3 этап. Армирование перекрытия по профнастилу
Для армирования перекрытия используется металлический прут, уложенный сеткой. Шаг линий определяется проектом. Пруты скрепляются и приподнимаются над слоем профнастила с помощью пластиковых фиксаторов.
4 этап. Заливка перекрытия по профнастилу
Рекомендации по изготовлению бетонной смеси для несъемной опалубки содержатся в СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Жидкий бетон подается на опалубку через стальной шланг, подключенный к бетононасосу.
При большой площади заливка производится отдельными участками (разделены направляющими), в шахматном порядке сразу на всю толщину перекрытия. Шахматный порядок обеспечивает равномерное распределение нагрузки по каркасу здания.
После заливки выполняется уплотнение бетона. Для этого используется специальный инструмент - глубинный вибратор. С его помощью выгоняются пустоты и воздушные пузыри, которые образовались при заливке. В результате на поверхности должна появиться белесоватая жидкость - «бетонное молоко».
Застывающее перекрытие закрывают плотным материалом, который периодически увлажняется. Это предотвратит появление трещин и позволит бетону постепенно набирать прочность. Через 3-4 недели произойдет почти 100% схватывание бетона, однако он будет набирать прочность еще несколько лет.
В следующих видео показана заливка бетона и его выравнивание виброрейкой:
Где используют перекрытия из профнастила?
Перекрытия с использованием несущего профнастила применяются при строительстве малоэтажных быстровозводимых зданий на металлокаркасе: торговые комплексы, складские и промышленные здания, гаражи.
В последние годы их нередко используют при строительстве малоэтажных домов и сооружений из пено- и газо-бетона. Также перекрытия из профнастила и бетона часто заменяют устаревшие деревянные при реконструкции зданий.
Современное строительство представляет собой сочетание самых различных технологий, новейших материалов и приемов. Часто стали использоваться такие стройматериалы, как металлические листы, профильные элементы, каркасы из оцинкованной стали. Не последнюю роль играет и профнастил, который может использоваться в качестве кровельного материала, пригоден он и для облицовки стен, потолков, фасадов, хорош и при сооружении заборов.
Сегодня мы рассмотрим, что такое монолитное перекрытие по профнастилу, какие типы конструкций могут быть, как рассчитать материал и каких ошибок при работах необходимо избегать, чтобы перекрытия получились надежными, устойчивыми, долговечными.
Отличия перекрытий, устроенных по профнастилу
При возведении перекрытий любого типа конструкций очень важен такой этап, как проектирование, - именно от него будет зависеть будущая безопасность всего строения. После этого необходимо провести расчеты материалов, которые потребуются во время работ.
Надо правильно подобрать и вид профлиста, учитывая его толщину, длину, вид профиля и выбор сечения арматурных прутов, которые потребуются для изготовления каркасов.
Уже на этом этапе отличие перекрытия по профнастилу от аналогов становится довольно сильно заметно. Главной характеристикой является использование опалубочной системы, что позволяет сразу получить уже готовый потолок с внешним видом, не требующим отделки либо дополнительной доработки.
Схема обустройства такого перекрытия представляет собой пирог с такими слоями: балки, уложенный сверху профилированный лист, гибкая арматура, проходящая по волне, вертикальный стержневой анкер и арматурная сетка. После этого вся конструкция заливается бетоном.
Расход бетонной смеси, благодаря наличию гребня профилированного листа, будет намного ниже, чем при выполнении обычного перекрытия, что и является часто главным критерием выбора подобного материала.
Сам настил придает всей конструкции дополнительную жесткость и надежность.
В качестве другой особенности можно привести легкость: профнастил обладает относительно небольшим весом при довольно высокой прочности, что позволяет без опасений использовать его для ремонта в ветхих домах. Сам лист позволяет при этом правильно распределить все нагрузки на фундамент, а именно это важно при сооружении любого дома.
Конструкция перекрытий по профнастилу
Монолитное перекрытие по профнастилу может иметь различные конструктивные решения. Всего можно выделить три варианта конструкций:
- Ребристые монолитные сооружения с плитами. В качестве каркаса применяют балки, которые опираются на колонны. Пролет таких балок составляет от четырех до шести метров, а толщина плиты будет зависеть от нагрузки и размеров, чаще всего такое значение находится в диапазоне от шестидесяти до ста шестидесяти миллиметров.
- Ребристые перекрытия с плитами и второстепенными балками, которые могут иметь толщину плиты до ста двадцати миллиметров, но такой тип требует больших затрат и довольно много времени.
- Безбалочные, возведенные на основе сплошной плиты, которая опирается на колонны.
Расчет материалов для перекрытий
Расчет монолитного перекрытия рассмотрим на конкретном примере. Условимся, что шаг балок будет составлять три метра, после чего берем профильный настил ТП-75, имеющий толщину в 0,9 миллиметров. Для определения длины мы рассчитываем упор листа на три балки, это предотвратит возможный прогиб.
После этого учитываем, что для крепления нам будут нужны саморезы на тридцать два миллиметра, само крепление будет происходить в каждом месте, где профнастил или балка стыкуются.
Внимание! Саморезы будут идти с шагом в сорок сантиметров, в местах стыков лучше брать бронебойные саморезы на двадцать пять миллиметров.
Для укладки раствора берут бетон с маркой 25. На расчеты влияют такие факторы, как предполагаемые нагрузки на перекрытия, размеры плиты и балок, особенности работы.
Монтаж по профлисту
Монолитное перекрытие по профнастилу выполняется по следующей технологии. После выполнения всех необходимых расчетов, от которых будет зависеть точность работы и надежность будущего сооружения, приступаем к монтажу. Сама технология предполагает, что опорные колонны (то есть балки) будут армированы при помощи специально приготовленного прута.
В качестве опорных колонн часто используют асбестовые либо металлические трубы, которые могут иметь самое различное сечение и форму. В качестве балок используют металлические двутавры либо швеллеры.
Балки укладываются с шагом, который находится в прямой зависимости от размеров и формы листа самого профиля, при этом чем выше профиль, тем, соответственно, меньше шаг балок. Для обычно применяемого в этом случае профнастила ТП-75, который имеет толщину до одного миллиметра, укладка осуществляется с шагом в три метра.
Чтобы избежать прогиба, который может возникнуть при заливке и эксплуатации, на профлист надо укладывать три балки, из которых две будут крайними, а одна – центральной.
Крепится эта конструкция при помощи саморезов в местах, где проходят стыки материала, то есть в трех точках. Шаг крепления должен составлять сорок сантиметров.
При крепеже используются специальные саморезы со значительно усиленным буром (так называемые бронебойные). Они обеспечивают надежность крепления, устойчивость к довольно сильным нагрузкам. Размеры таких саморезов составляют 5,5*32 мм.
Теперь сооружаем опалубку и приступаем к заливке бетонной смеси. Для этого специалисты рекомендуют использовать бетон марки 25 (это М350). Сам профнастил перед заливкой надо тщательно подготовить, то есть в центр между всеми балками устанавливаем палки-опоры, обеспечивающие поддержку профилированного листа.
Теперь заливаем приготовленный раствор и оставляем его для затвердевания. После того как бетон окончательно высохнет, установленные палки-опоры надо снять.
При монтаже рекомендуется заливать бетон только по одному пролету, так как в течение дня полностью перекрыть всю площадь плиты просто не удастся. Также надо ждать, пока смесь приобретет марочную прочность, а это может занять до одного месяца при холодной погоде и до десяти дней при погоде теплой и сухой. Сам бетон в процессе высыхания и набирания прочности рекомендуется смачивать обычной водой, что обеспечит быстрое и равномерное схватывание по всей толще.
Риски устройства перекрытия по профнастилу
При перекрытие профнастилом стоит предусмотреть возможные риски конструкции.
Для того чтобы правильно сделать монолит по профнастилу, необходимо в точности следовать всем предложенным рекомендациям. При этом необходимо обеспечить проведение расчетов по монтажу, включающих технологическое обеспечение и проектную документацию. Но тут надо помнить, что при выполнении таких работ бригадами без участия опытного прораба можно получить не очень качественный монтаж.
Среди рисков, которые возможны при сооружении перекрытия, отметим следующие:
- Перерасход строительных материалов. Это не критично, но перерасход приводит к увеличению стоимости работ, иногда довольно сильному.
- Недостаточная устойчивость и прочность перекрытия, выполненного по профнастилу, что вызвано желанием сэкономить на строительных материалах и сооружении конструкции.
- Недостаточная устойчивость и прочность как следствие ошибочного монтажа, нарушения правил технологического процесса.
- Нарушение сроков строительства.
- Возможные убытки, связанные с перечисленными нарушениями.
Поэтому для монтажных работ по строительству любого перекрытия необходимо привлекать опытных работников и проектировщиков.
Как вы могли убедиться, работы по выполнению не представляет особой сложности. Необходимо только выполнение таких простых условий, как правильный выбор материалов для работы (для сооружения металлического каркаса), выбор профнастила необходимого типа, подбор арматуры для каркаса.
Все расчеты лучше поручить специалисту, который обеспечит будущую надежность и высокое качество проведения работы. Если нет уверенности в своих силах, то все работы лучше доверить опытному прорабу.
