Приветствую, друзья!
Сегодня мы поговорим о помощи первому другу компьютеров – источнику бесперебойного питания.
Источник бесперебойного питания (ИБП) предназначен для защиты и аварийного питания компьютеров.
Это такой себе «спасатель». Но иногда самому «спасателю» требуется помощь. Ведь ИБП, как и любая техника, может ломаться!
Мы рассмотрим в этой статье лишь самые простые неисправности, возникающие в процессе эксплуатации.
Они не потребуют больших усилий для своего устранения. Сложные случаи оставим профессионалам.
Итак, ИБП не работает вообще

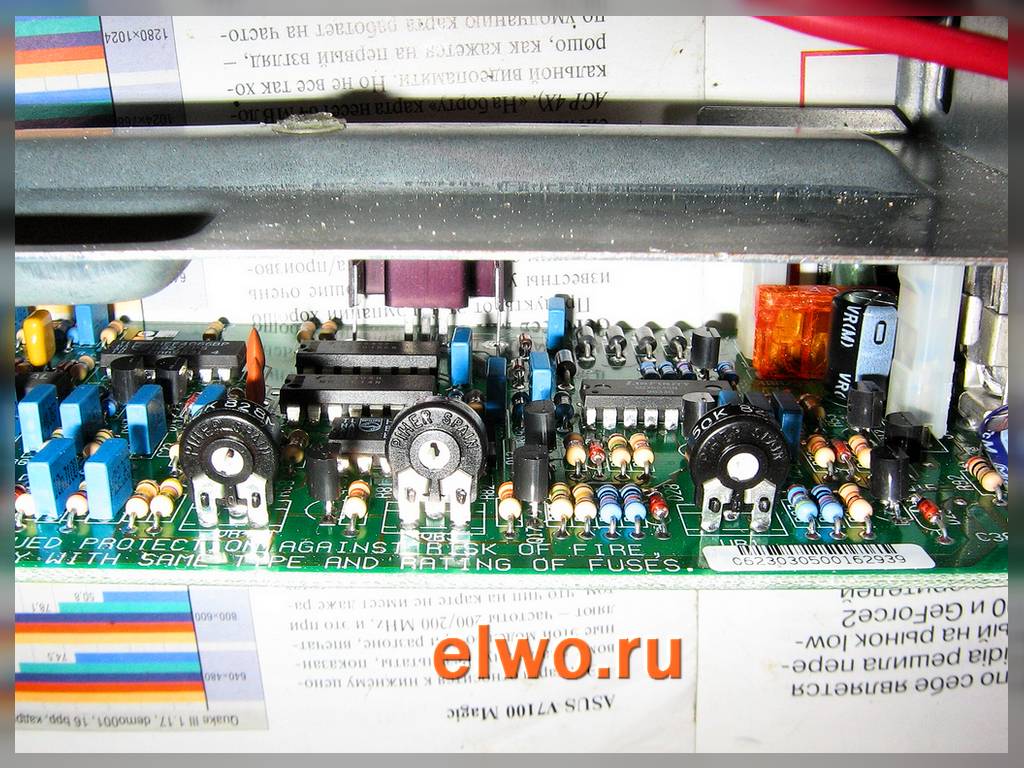

Первым делом надо вскрыть корпус и внимательно осмотреть печатную плату со стороны деталей и . Сгоревшие детали, подлежат, естественно, замене. Особенно внимательно (желательно с лупой) следует осматривать пайки разъемов и выводов элементов, через которые протекает большой ток .
Сильноточные детали – это, прежде всего, транзисторы инвертора . Чаще всего в инверторах применяются мощные полевые транзисторы (ПТ), сопротивление открытого канала которых составляет величину в сотые и тысячные доли Ома.
Это очень небольшое сопротивление, но через транзисторы могут протекать токи в десятки ампер. Поэтому они установлены на радиаторах (или на одном общем радиаторе).
Если транзистор (или другая деталь) сильно греется, то маркировка, выполненная чаще всего белой краской, темнеет. При этом темнеет и припой в месте пайки. Если деталь вплотную прилегает к плате, то в месте соприкосновения потемнеет и сама плата.
Иногда вокруг выводов сильноточных деталей возникают характерные кольцеобразные трещины. Контакт в таких местах между выводом и печатной платой обладает повышенным сопротивлением, что приводит к еще большему нагреву.
Все плохие и подозрительные пайки следует тщательно пропаять!
Проверка деталей ИБП
После внешнего осмотра необходимо проверить транзисторы инвертора. Для этого надо ознакомиться со статьей
Если транзисторы окажутся неисправными, их необходимо заменить такими же или аналогичными.
Далее следует проверить предохранитель. В ИБП обычно имеется минимум два предохранителя. Первый (к которому есть доступ снаружи) – по сети 220 В. Он имеет номинал в несколько ампер, который зависит от мощности ИБП. Чем мощнее ИБП, тем больше номинал.
Чаще всего он расположен в специальном гнезде, в непосредственной близости от разъема сетевого шнура. Извлечь его можно с помощью отвертки с узким лезвием. Часто держатель предохранителя имеет гнездо для еще одного предохранителя (запасного) и сам предохранитель. Так что сгоревший предохранитель можно оперативно заменить.
Второй предохранитель установлен на плате по цепи +12 В, в плюсовой шине аккумулятора. Он рассчитан на гораздо больший ток (30 – 40 А и больше). Дело в том, что при исчезновении напряжения начинает работать инвертор, и аккумулятор должен отдать большой ток.
Например, при активной мощности 250 Вт нагрузки, подключенной к ИБП, аккумулятор должен отдать ток 250:12 = 21 А. И это без учета потерь в инверторе!
Обычно это предохранитель имеет номинал 30 или 40 А. В более мощных ИБП их может быть два, при этом они устанавливаются параллельно. Такие предохранители используются в автомобилях, поэтому их можно при необходимости найти на авторынке.
Отметим, что предохранители в большинстве своем не выходят из строя «просто так». Поэтому, перед тем, как менять их, необходимо удостовериться в исправности других деталей – выпрямительных , тех же транзисторов инвертора.
Иногда перегорание предохранителей может быть вызвано межвитковым замыканием в трансформаторе, но, к счастью, такое случается редко.
Проблемы с переключающими реле
Переключение ИБП в режим работы от аккумулятора осуществляется чаще всего посредством электромеханических реле. Используются реле постоянного тока с катушкой на 12 или 24 В и мощными контактами. Иногда контактная группа одного из реле выходит из строя.
Проявляться это может тем, что бесперебойник не включается вообще или не переключается на аккумуляторы при исчезновении сетевого напряжения. При подозрении на такую неисправность следует выпаять реле и проверить сопротивление замыкающего контакта тестером.
Как правило, такое реле имеет один переключающий контакт.
При подаче напряжения на катушку контакты 1 — 3 размыкаются, а контакты 2 — 3 — замыкаются.
Сопротивление разомкнутого контакта должно быть бесконечно большим, а замкнутого – иметь сопротивление порядка десятых долей Ома.
Если же оно равно нескольким Омам (или десяткам Ом), такое реле подлежит замене.
В заключение отметим, что при подаче питания на катушку должен быть слышен четкий щелчок. Если он не слышен или слышны какие-то «шорохи», имеет место механическая неисправность, и реле однозначно надо менять.
Скажем также, что электромагнитное реле – чаще всего штука надежная и долговечная.
Обычные (не герконовые) реле имеют ресурс не менее 100 000 срабатываний, чего с лихвой хватает на все время работы ИБП.
Во второй части мы продолжим знакомиться с простейшими неисправностями бесперебойников.
Не пропустите!
До встречи на блоге!
Источники достаточно давно заняли место необходимого компонента в современных компьютерных системах и совокупностях других приборов, используемых как на предприятиях, так и в домашних условиях. Многие потребители знакомы с особенностями работы и разновидностями ИБП. Для них обычный для компьютера или, к примеру, специализированные бесперебойники для котлов не являются чем-то новым и незнакомым. Особенно на территории нашей страны, где электросети, что уж говорить, не характеризуются стабильностью выдаваемых конечным потребителям показателей. Да и подача электроэнергии, ни для кого не секрет, может быть неожиданно прекращена, пусть и на короткое время, но в любой момент.

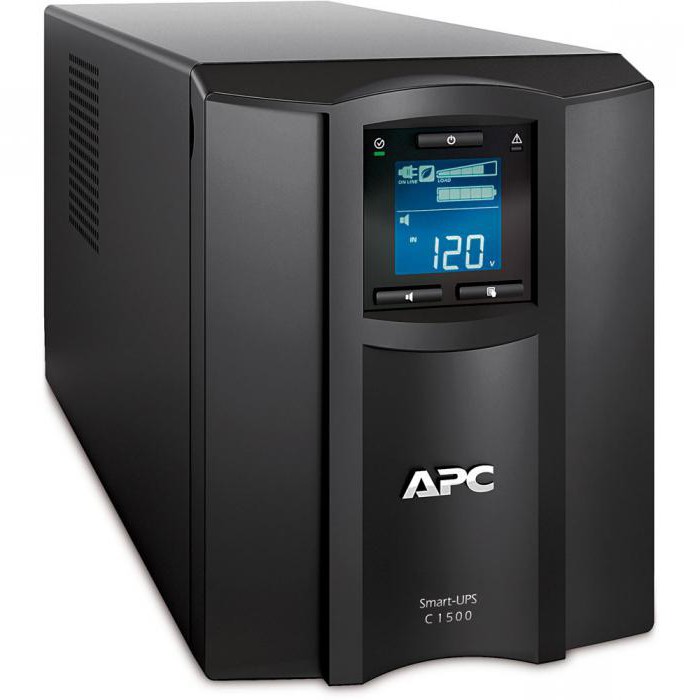

Такой полезный и нужный ИБП
Прежде чем переходить к рассмотрению возможностей ремонта ИБП своими руками, а именно об этом пойдет речь ниже, следует еще раз отметить важность этих устройств. Бесперебойники являются неким барьером между устройствами - потребителями электроэнергии и теми неприятностями, которые может принести нестабильность подаваемого в аппаратуру электрического питания. Разработчики постоянно совершенствуют свои продукты и делают их более универсальными.
Таким образом, устройство ИБП позволяет организовать в большинстве случаев довольно надежную защиту не только ценной информации пользователя в случае с ПК при неожиданном выключении света, но и аппаратным компонентам других устройств, которые чувствительны к перепадам напряжения или его исчезновению. Но даже прибор, призванный защищать другие устройства от поломок, сам иногда может выйти из строя. Рассмотрим основные компоненты, из которых состоит бесперебойник, а также относительно легко устранимые неисправности ИБП.
Устройство ИБП
По своей сути источники являются довольно сложными электронными устройствами, состоящими из множества компонентов. Если рассмотреть схему ИБП, причем практически любого, можно обнаружить, что устройство состоит из компонентов, представленных:
- преобразователями;
- переключателями;
- устройствами хранения электрической энергии (в большинстве случаев - аккумуляторная батарея).
Почему происходят поломки
Известно, что чем сложнее система, тем больше вероятность того, что она выйдет из строя из-за поломки одного или нескольких отдельных компонентов. В общем случае сложность устройства ИБП обусловлена довольно широким перечнем функций, которые прибор должен выполнять. Сюда относится не только возможность подачи энергии в электрические аппараты в момент пропажи напряжения в сети, но и стабилизирующие, защитные функции. Есть устройства, к которым предъявляются еще более широкие требования. К примеру, бесперебойники для котлов должны, помимо вышеперечисленного, иметь на своем выходе правильную синусоиду. Такая сложность системы обусловливает возможность проявления некоторых неисправностей, хотя такое происходит нечасто. Что делать в этом случае? Как осуществить ремонт ИБП своими руками?
Меры предосторожности
Прежде чем переходить к манипуляциям с аппаратом, следует учитывать, что ИБП - это сложное электронное устройство и при проведении ремонтных работ нужно соблюдать меры предосторожности. Все операции с бесперебойником можно осуществлять, только убедившись, что устройство обесточено. Никакие советы и секреты ремонта ИБП, услышанные от знакомых или найденные в интернете, не спасут от поражения электрическим током в случае необдуманных действий и неаккуратного обращения с компонентами, находящимися под напряжением!
С чего начать?
Конечно же, ИБП, как и любой другой электронный прибор, требует при своей эксплуатации выполнения некоторых элементарных правил. Очень часто причиной кажущейся пользователю неисправности являются неправильно подключенные провода, ослабление или окисление с течением времени клемм их подключения и т. п. Прежде чем задумываться о проведении серьезного ремонта прибора, необходимо внимательно осмотреть соединение проводов, проверить их работоспособность, отсутствие переломов и разрывов кабелей, питающих ИБП, наконец, убедиться в наличии электропитания в розетке.
Поддержка работоспособности
В большинстве случаев рассматриваемое устройство служит своему владельцу долгие годы и без особых проблем. При этом для достижения такого положения вещей требуется регулярное обслуживание ИБП, которое заключается в замене аккумуляторной батареи (примерно раз в два года) и общем контроле исправности электронных компонентов. Если для контроля свойств конденсаторов, резисторов и других электронных элементов понадобятся довольно глубокие знания в электронике и схемотехнике либо поход в сервисный центр, то заменить аккумулятор ИБП, вышедший из строя или утративший свои свойства со временем, может практически каждый. Такой ремонт ИБП своими руками приходится осуществлять практически каждому владельцу устройства хотя бы единожды за жизненный цикл бесперебойника.
Предохранитель
Если бесперебойник не включается после перепада напряжения или в результате короткого замыкания в питающей сети, вполне вероятно, что для восстановления работоспособности устройства не потребуется даже его разборка. Первое, что нужно сделать, осуществляя ремонт ИБП своими руками, - это осуществить проверку целостности плавкого предохранителя и его замена в случае необходимости. Поскольку данный компонент выходит из строя достаточно часто, производители ИБП конструируют свои устройства таким образом, чтобы пользователь мог осуществить процедуру самостоятельно. Сами запасные предохранители часто входят в комплект поставки бесперебойника. Если же их нет, аналогичный извлеченному из устройства защитный элемент можно приобрести в любом магазине, где продаются радиодетали. Для замены предохранителя нужно найти на корпусе специальный содержащий его лоток и извлечь/выкрутить - в зависимости от конструкции - содержимое. После замены установить лоток на свое место. Более подробно процедура описана в инструкции к ИБП, но в целом любой домашний мастер разберется и без нее.

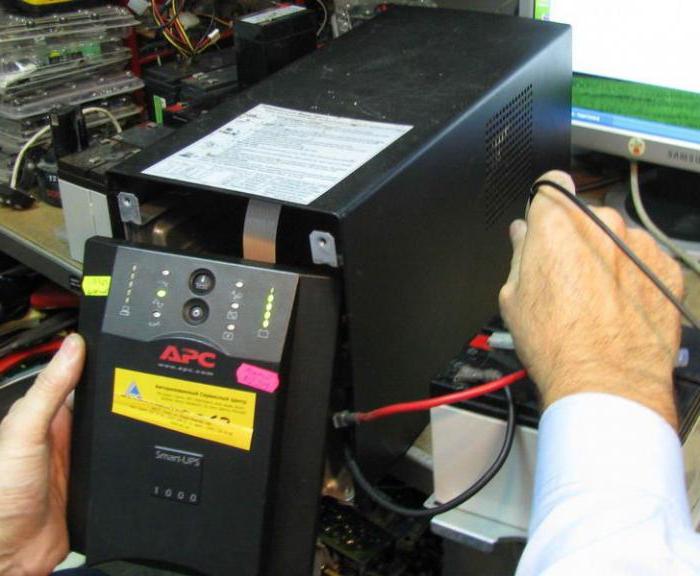

Замена батареи
Для замены аккумуляторной батареи понадобится совсем немного времени и единственный инструмент - крестовая отвертка. Изначально требуется выкрутить несколько винтов, скрепляющих части корпуса и расположенных снизу ИБП, в специальных отверстиях. Это позволит снять верхнюю крышку и получить доступ к батарее. Аккумулятор в большинстве случаев не закреплен каким-то особым способом внутри корпуса и извлекается достаточно легко. Нужно лишь отсоединить два провода, которые подключаются к батарее с помощью клемм. После извлечения источника сохранения энергии из корпуса ИБП необходимо определить его маркировку и приобрести аналогичную батарею в специализированном магазине. Сборка ИБП производится в обратном порядке:
- Установка батареи.
- Подключение проводов, соблюдая полярность.
- Установка и соединение между собой частей корпуса устройства.
Сложный ремонт
Если вышеописанные советы выполнены, то есть ИБП подключен правильно, предохранитель в устройстве цел и аккумуляторная батарея исправна, а бесперебойник все равно не работает должным образом, вероятно, самым правильным решением будет обращение для ремонта аппарата в сервисный центр. Дело в том, что схема ИБП довольно сложна для обычного пользователя, диагностика и замена в случае необходимости отдельных электронных компонентов без специальных инструментов и навыков мастера в домашних условиях часто просто неосуществимы. Таким образом, пытаясь починить нерабочий прибор без определенных знаний и умений, а также без наличия соответствующего оборудования домашний мастер может лишь усугубить ситуацию.
В общем случае, решив починить неисправный ИБП самостоятельно, нужно в первую очередь взвесить свои силы и возможности. От обычного пользователя чаще всего требуется проведение простейших манипуляций, которые правильнее было бы отнести к обслуживанию устройства, а не его ремонту. Устранение сложных поломок лучше доверить профессионалам.
Для многих производств и бытовых приборов необходимо обеспечение постоянного напряжения. Предлагаем рассмотреть, что такое промышленный бесперебойный источник питания для котла и компьютера, схема подключения прибора, а также принцип работы ИБП.
Полезная информация про бесперебойник
Источник бесперебойного питания ОКВЭД 73.10 74.20.1 (УПС, URS, UPS) – это электрическое устройство, которое обеспечивает аварийное питание на нагрузке, в том случае, если прерывается или слабеет сигнал от сети. ИБП отличается от вспомогательной, аварийной энергосистемы или генератора ожидания в том, что он обеспечивает практически мгновенно защиту от входных перебоев электроснабжения, поставляя энергию, запасенную в аккумуляторных батареях, конденсаторах или маховиках.
Время работы источников бесперебойного питания от аккумулятора является относительно коротким (всего несколько минут), но достаточным, чтобы включить резервный источник питания или правильно выключить защищаемое оборудование. Нужно отметить, что стабилизатор имеет другие функции, но их многие путают.
Фото — Источники бесперебойного питанияКак правило, чаще всего в бытовых условиях используется источник бесперебойного питания для компьютера, защиты аппаратных средств, центров обработки данных, телекоммуникационного оборудования или других электрических приборов, где неожиданный перебой с подачей электроэнергии может привести к травмам, гибели людей, серьезному нарушению производства или потерю данных (радиостанции, ПК, ноутбука, базы данных, сервера, АТС, насоса, для газовых котлов отопления).
Источник бесперебойного питания для сервера работает в диапазоне размеров от единицы, для защиты одного компьютера без видеомонитора (около 200 вольт-ампер рейтинга), и для крупных объектов, питающих целые центры обработки данных или зданий.
Фото — Источники питания
Область использования
Основная роль любого ИБП – это обеспечение краткосрочной силы, когда источник питания вход не удается. Тем не менее, большинство ИБП также способны в той или иной степени корректировать общие проблемы подачи электроэнергии от сети:
- Всплеск напряжения или замедленное перенапряжение;
- Кратковременный или поддерживающийся упадок входного напряжения;
- Шум, определяется как высокой частоты переходного процесса или колебания, как правило, вводят в строке рядом оборудования;
- Нестабильность частоты сети;
- Нелинейные искажения: определяется как отход от идеальной синусоидальной формы волны на линии.
Для промышленных предприятий чаще всего используются трехфазные источники бесперебойного питания большой мощности, они могут контролировать огромные системы, вплоть до 1000va, представлены марками Electronix, Compact, SUA1500RMI2U, APC (APS) Back-UPS ES 400VA.
Фото — Как правильно подключить ИБП
Бытовые приборы часто используют для сигнализации.
Технические характеристики источников :
- Скорость включения от 1 миллисекунды;
- Работают с любой синусоидой;
- Пропускают мощность от 1 кВт (ФОРТ F55, РИП-12, БИРП-12/4), до нескольких сотен (Ресанта УБП-300, ББП-20, Штиль, UPSRT8000);
- Низкая степень электромагнитных помех и акустического шума;
- Могут устанавливаться на стойку;
- Входной ток с пониженными гармоническими искажениями;
- Занимаются преобразованием электроэнергии, стабилизации нагрузки, обеспечении постоянной силы тока от 0,5 Ампера.
Фото — Схема ИБП
Видео: простой блок питания своими руками
Типы стабилизаторов
Современные системы ИБП делятся на три основные категории:
- Онлайн (Online, интерактивный);
- Линейно-интерактивный (в режиме ожидания);
- Синхронный.
В он-лайн ИБП используется метод «двойного преобразования» из принятия переменного тока, выпрямления его в постоянный для прохождения через перезаряжаемые батареи (или отделы батарей), после ток становится 120 В/230 В переменного тока для питания защищаемого оборудования. Типичное время защиты: 5-30 минут.
Фото — Схема блока бесперебойного питания
Линейно-интерактивный (инверторный) ИБП поддерживает инвертор в линии и перенаправляет DC батареи из нормального режима зарядки для подачи тока при потере питания. В режиме ожидания («офф-лайн») нагрузка системы питается непосредственно от входной мощности и резервного копирования, такая схема питания вызывается только в случае, если не получается отключить переменное электроснабжение. Большинство ИБП ниже 1 кВА (источники бесперебойного питания для ПК IPPON, EATON) являются разновидностью линейно-интерактивного прибора или бесперебойника ожидания. Оффлайн/резервный прибор имеет типичное время защита: 0-20 минут.
Фото — ИБП Форт
Для больших энергоблоков, иногда используются динамические источники бесперебойного питания. Синхронный двигатель/генератор подключен к сети через дроссель. Энергия хранится в маховике. Когда питание от сети прекращает поступление, вихретоковый механизм обеспечивает регулирование и поддерживает мощность на нагрузке, пока энергия маховика не исчерпывается. Синхронные автоматы (Delta, Powerware, SURT10000RMXLI, TRUST power 600VA UPS155 АВР) иногда объединяются или интегрированы с дизель-генератором, который включается после небольшой задержки, образуя дизельное поворотное бесперебойное питание.
Фото — Источник бесперебойного питанияИБП ожидания предлагает только основные функции, обеспечивая защиту от перенапряжения, они могут заменить резервный аккумулятор. Защищаемое оборудование, как правило, подключается непосредственно к входящей электросети. Когда входное напряжение падает ниже или поднимается выше заданного уровня, источник вращается вокруг своей внутренней схемы инвертора постоянного тока, преобразовывая его в переменный. ИБП затем механически переключает подключенное оборудование его выход преобразователя тока. Время переключения может занимать до 25.
Многие виды оборудования используют аккумулятор для бесперебойного источника питания (ИБМ для холодильника), работают с процессорами, некоторые аккумуляторные модели для дома или для дачи заключают в специальный герметичный блок (Smart, Mustek, SUA2200RMI2U, SUA3000RMI2U).
Принцип работы
ИБП вносит мощность при помощи преобразователя, изменяя течение тока через схему, а затем переводя постоянный ток в высококачественную синусоиду. После этих манипуляций энергия идет на выходные контакты через инвертор высокого качества. Инвертор обеспечит мягкое переключение. Нужно сказать, что такой способ недолговечный.
Аккумуляторная батарея оперативно с инвертором может перейти в рабочее состояние, чтобы изменить переменный ток на постоянный. Такая система работает только через схему. Главными достоинствами являются скорость переключения, тишина работы и доступная стоимость.
Автомобильный источник бесперебойного электропитания чаще всего обладает двойным действием: используется для видеонаблюдения с автономной работой, а также нормализации напряжения.
Инструкция, как сделать бесперебойник
Уличный или бытовой источник постоянного питания достаточно дорого стоит. Предлагаем рассмотреть, как сделать своими руками источник бесперебойного питания, как выбрать детали к устройству и возможное назначение. Конечно, полного соответствия с фирменными устройствами нам добиться не удастся, но создать самодельный малогабаритный источник на несколько киловатт для квартиры или загородного коттеджа вполне реально.
Описание самостоятельного производства:
- Можно взять запчасти от электронных приспособлений (можно после неисправности), нам понадобится батарея, подходящая по мощности. Можно купить её отдельно, но в таком случае лучше проконсультируйтесь со специалистом;
- Подключите инвертор. Он должен быть рассчитан на продолжительную работу и иметь больший допустимый показатель кВа, чем нужно;
- Далее нам понадобится кабель. Можно применить провод силового исполнения, для соединения контактов инвертора и платы ИБП. Его нужно подключить к приборам, закрепить и проверить при помощи мультиметра;
- При работе очень важно использовать защитные костюмы, аксессуары (очки, перчатки, противогазы).
После все соединяем, проверяем точность контактов, отмечая полярность каждого провода. После этих действий нужно поставить ИБП на видное место, подальше от прочих приборов, и включить. При желании дополните устройство стильным корпусом.
Фото — Самодельный блок питания
Таким устройствам необходимо специальное обслуживание: очищение контактов растворами, проверка работы и уровня передачи кабелей, плановый ремонт каждый год.
Обзор цен
Для многих проще купить источник бесперебойного питания apc, окоф, окпд или скат 1200, тем более что цена позволяет. Рассмотрим, сколько стоит ИБП в России, Беларуси и Украине (прайс-лист имеет средние значения):
Самый популярный сейчас маховичный прибор (настенного или встроенного типа). Хорошие отзывы про однофазные IEC, динамический Vision, INELT, Line, встроенный АРС. Для уточнения цен Вам понадобится всего лишь код товара и продавец-консультант выбранного магазина. Всегда просите показать Вам сертификат соответствия качества (диплом, паспорт).
Источник бесперебойного питания довольно сложное устройство, которое условно можно разделить на два блока - это преобразователь 12В в сетевое 220В, и зарядное устройство выполняющее обратную функцию: 220В на 12В для подзарядки аккумулятора. В большинстве случаев ремонт бесперебойника очень проблемный и дорогостоящий. Но пробовать всё-же стоит - конечно всегда есть шанс на халяву в виде сгоревшего предохранителя:)У знакомого на фирме выкинули нерабочий бесперебойник модели APC 500. Но прежде чем пустить его на запчасти, решил попробовать его оживить. И как оказалось не зря. Прежде всего меряем напряжение на аккумуляторной гелевой батарее. Для функционирования бесперебойника но должно быть в пределах 10-14В. Вольтаж в норме, так что проблема с аккумулятором отпадает.
Теперь осмотрим саму плату и померяем питание в ключевых точках схемы. Родной принципиальной схемы бесперебойника APC500 не нашёл, но вот кое что похожее. Для лучшей чёткости скачайте полноценную здесь. Проверяем мощные олевые транзисторы - норма. Питание на электронную управляющую часть источника бесперебойного питания поступает с небольшого сетевого трансформатора на 15В. Меряем это напряжение до диодного моста, после, и после стабилизатора 9В.
А вот и первая ласточка. Напряжение 16В после фильтра входит в микросхему - стабилизатор, а на выходе всего пару вольт. Заменяем её на аналогичную по вольтажу модель и воссстанавливаем питание схемы блока управления.
Бесперебойник начал трещать и жужжать, но на выходе 220В по прежнему не наблюдается. Продолжаем внимательный осмотр печатной платы.
Ещё одна проблема - одна из тонких дорожек перегорела и пришлось заменить её тонкой проволочкой. Вот теперь устройство бесперебойного питания APC500 заработало без проблем.
Испытывая в реальных условиях, пришёл к выводу, что встроенная пищалка сигнализатор отсутствия сети орёт как дурная, и не мешало бы её немного утихомирить. Полностью выключать нельзя - так как будет не слышно состояния аккумулятора в аварийном режиме (определяется по частоте сигналов), а вот сделать тише можно и нужно.
Это достигается включением резистора на 500-800 Ом последовательно со звукоизлучателем. И напоследок несколько советов владельцам бесперебойников. Если он иногда отключает нагрузку, возможно проблема в с "подсохшими" конденсаторами. Подключите UPS ко входу заведомо исправного компа и посмотрите - прекратятся ли срабатывания.
Бесперебойник иногда неверно определяет ёмкость свинцовых батарей показывая статус ОК, но стоит только ему переключится на них, как они внезапно садятся и нагрузка "выбивается". Убедитесь, что клеммы заходят плотно, а не болтаются. Не отключайте его надолго от сети, лишая возможности держать аккумуляторы на постоянной подзарядке. Не допускайте глубоких разрядов батарей, оставляя по меньшей мере 10% емкости, после чего следует отключать бесперебойник до восстановления питающего напряжения. Хотя бы раз в три месяца устраивайте "тренировку", разряжая батарею до 10% и опять заряжая аккумулятор до полной ёмкости.
Обсудить статью РЕМОНТ БЕСПЕРЕБОЙНИКА
ИБП используются для защиты различных типов электрооборудования в первую очередь компьютерной техники от перепадов напряжения в сети, а также могут в течение нескольких минут, часов или даже суток поддерживать их работу при полном отключении электроэнергии
Источник бесперебойного питания способен справиться со следующими проблемами в электросети : полное отключение питающей сети, высоковольтные импульсные помехи, долговременные и кратковременные всплески напряжения; высокочастотный шум или помехи имеющие место быть в электросети, отклонение частоты более чем на 3 Гц.
Важными параметрами ИБП, является время переключения нагрузки на питание от аккумуляторных батарей и время автономной работы от аккумуляторной батареи.
Источник бесперебойного питания основа схемы построения |
Резервная схема построения ИБП в рабочем режиме питание нагрузки происходит от электрической сети, которое источник бесперебойного питания фильтрует на предмет высоковольтных импульсов и электромагнитных помех пассивными фильтрами.
При отклонениях сетевого напряжения за нормированные значения нагрузка автоматически подключается к питанию от аккумуляторов с помощью схемы инвертора, которая имеется в каждом ИБП. Как только напряжение в сети войдет в норму источник бесперебойного питания переключит нагрузку на электропитание от сети.
Интерактивная схема ИБП аналогична резервной схеме, но дополнительно на входе установлен ступенчатый стабилизатор напряжения на основе автотрансформатора, позволяющий регулировать выходное напряжение. При обычном режиме работы ИБП работающие по интерактивной схеме не регулируют частоту, а вот в случае отсутствия напряжения он начинает питаться от инвертора с аккумуляторной батареей. Плюсом такой схемы является более короткое время переключения. Кроме того осуществляется синхронизация инвертора с входным напряжением.
Схема двойного преобразования ИБП работает следующим образом: Входное переменное напряжение преобразуется в постоянное, затем с помощью инвертора обратно в переменное. В случае отсутствия входного напряжения переключение нагрузки на питание от аккумуляторов происходит мгновенно, т.к аккумуляторы включены в цепь постоянно.
Основные блоки и узлы которые могут входить в состав ИБП:
Устройство коммутаций
Сетевой фильтр
Зарядное устройство
Аккумуляторная батарея
Инвертор: Преобразователь переменного напряжения в постоянное, Стабилизатор постоянного напряжения, Преобразователь постоянного напряжения в переменное
Устройство коммутаций байпас
Датчик тока
Исходный фильтр
Датчик температуры
Интерфейс
Устройство индикации
Входное сетевое напряжение 220В, 50Гц подается через устройство коммутации и сетевой фильтр на зарядное устройство. Сетевой фильтр необходим для исключения попадания помех в питающую сеть, зарядное устройство осуществляет зарядку аккумуляторной батареи при условии наличия сетевого напряжения.
Инвертор входит в состав любого ИБП. Он построен на основе полупроводникового преобразователя постоянного напряжения АБ в переменное напряжение, поступающее на нагрузку. Часто инвертор совмещает в себе функции как собственно инвертора, так и зарядного устройства. В зависимости от типа ИБП инвертор выдает напряжение различной формы
Байпас - устройство коммутаций. Это устройство используется для непосредственной связи входа и выхода ИБП, исключая схему резервирования питания.
Байпас выполняет следующие функции:
включение или отключение ИБП
перевод нагрузки с инвертора на байпас в случае перегрузок и коротких замыканий на выходе
перевод нагрузки с инвертора на байпас с целью снижения потерь электроэнергии
Статический байпас собран на основе тиристорного ключа из встречно-паралельно включенных тиристоров. Управление ключом происходит от системы управления ИБП
Импульсный блок питания был взят готовый на 28 В, 50А, но можно собрать и самому схем существует великое множество. К импульсному источнику питания подключены два последовательно соединенных 12 вольтовых автомобильных аккумулятора. Инвертор тоже был использован готовый, т.к цена на его комплектующие почти в два раза выше готового устройства. Данного ИБП хватает почти на сутки энергопотребления небольшого частного дома. В случае длительного отключения, а в наших сибирских просторах это часто бывает, включаю на 6 часов дизель-генератор.
Схема ИБП |
Наш ИБП рассчитан на следующие возможности: прямое преобразование из постоянного 12 вольтового напряжения в переменное 220 В с частотой 50 Гц. Максимальная мощность этой схемы ИБП 220 Вт. Обратное преобразование применяется для заряда аккумуляторной батареи. Ток заряда 6 А. Схема обеспечивает быстрое переключение из прямого преобразования в обратный режим.
На радиокомпонентах VT3, VT4, R3…R6, С5, С6 сделан тактовый генератор, вырабатывающий импульсы с частотой следования 50 Гц. Генератор, задает режим работы биполярных транзисторов VT1, VT6. В их коллекторную цепь подсоединены обмотки IIa, IIб трансформатора. Сетевой фильтр собран на пассивных компонентах С1, С2, L1, а на радиоэлементах VD1, СЗ, С4 фильтр тактового генератора.
