Противопожарные перегородки выполняются из негорючих материалов (из штучных элементов с каркасом и без каркаса и каркаснопанельными).
Согласно СП 2.13130.2009 предусматриваются противопожарные перегородки двух типов: перегородки 1-го типа - должны обладать пределом огнестойкости не менее EI45, перегородки 2-го типа –EI15.
Противопожарные перегородки применяют:
Для выделения взрыво-, пожаро- и пожароопасных технологических процессов в производственных зданиях, различных функциональных процессов и мест хранения материальных ценностей, представляющих определенную пожарную опасность;
Для успешной эвакуации людей из зданий и локализации пожаров в пределах отдельного помещения.
С целью предупреждения пожара процессы, связанные с выделением взрывоопасных газо-, паро- или пылевоздушных смесей в зданиях различного назначения, отделяют противопожарными газонепроницаемыми перегородками 1-го типа от всех прочих помещений и объемов здания (эвакуационных коридоров; мест с массовым пребыванием людей; помещений с электрооборудованием нормального исполнения; технологических процессов с категориями В, Г и Д по пожарной опасности).
Для ограничения развития пожаров и снижения убытков от них, нормы предусматривают деление на площади противопожарными перегородками 1-го типа подвальных помещений; выделение складских помещений в зданиях различного назначения; разделение тарных складов с нефтепродуктами на отдельные помещения, исходя из количества хранимых веществ; отделение встраиваемых помещений, когда не требуется противопожарных стен.
Противопожарные нормы проектирования зданий и сооружений предусматривают также перегородки 1-го типа в ограждающих конструкциях лифтовых шахт, помещений машинных отделений лифтов, каналов, шахт и ниш для прокладки коммуникаций.
Противопожарные перегородки в помещениях с подвесными потолками должны разделять пространство над ними.
Противопожарные перегородки выполняют как из штучных элементов (с каркасом и без каркаса), так и каркасно-панельными. Фактический предел огнестойкости сборных перегородок определяют по наименьшему пределу огнестойкости одного из элементов перегородки. При этом обращают внимание на герметизацию стыков между панелями и герметизацию стыков перегородок с другими конструкциями. Как правило, эти стыки уплотняют минерально-волокнистыми прокладками с последующей замазкой цементным раствором толщиной 20 мм.
В современном строительстве широко применяются противопожарные занавесы, шторы.
Противопожарный занавес - дымонепроницаемая конструкция с нормируемым пределом огнестойкости, выполненная из негорючих материалов и опускаемая при пожаре для разделения большого объема зданий на пожарные отсеки.
Наибольшее применение противопожарный занавес получил в театрах (рис. 5).
Рис. 5 Противопожарный занавес
К противопожарным занавесам предъявляются следующие основные требования.
1. Противопожарный занавес должен перекрывать портальный проем сцены без участия электропривода, под действием:
при опускном варианте - силы тяжести самого занавеса;
при раздвижном варианте - силы тяжести специального противовеса;
при варианте со встречным вертикальным движением двух частей - силы тяжести верхней части.
2. Противопожарный занавес подъемно-опускного типа должен частично уравновешиваться одним или двумя противовесами и быть соединен с каждым из них и барабаном подъемной лебедки не менее чем двумя канатами. Части раздвижного занавеса и части занавеса, имеющего встречные вертикальные движения, должны соединяться с барабаном тяговой или подъемной лебедки также двумя канатами.
Средняя скорость движения подъемно-опускного занавеса и раздвижного занавеса, состоящего из одной части, должна быть в пределах 0,2-0,3 м/сек. Для занавеса из двух частей указанная скорость может быть вдвое меньше.
3. Каждый из канатов, на которых подвешен занавес, должен иметь 9-кратный запас прочности. Наименьший допускаемый диаметр барабана или блока должен быть в 30 раз больше диаметра каната.
4. Каркас противопожарного занавеса должен перекрывать защищаемое им отверстие строительного портала по бокам не менее чем на 400 мм и сверху не менее чем на 200 мм.
Каркас должен обеспечивать прочность занавеса при горизонтальном давлении, равном 10 Паскалям на каждый метр высоты сцены, считая от уровня планшета сцены до конька кровли.
При этом следует принимать коэффициент перегрузки, равный 1,2.
Примечание: 10 Па = 10 Н/м 2 = 1 кг/м 2
5. Сопряжение верха каркаса подъемно-опускного занавеса и занавеса, имеющего встречное вертикальное движение двух частей в опущенном состоянии с конструкцией, портальный проем стены следует осуществлять с применением песочного затвора или затвора из другого несгораемого пластичного материала.
6. Сопряжение боковых сторон каркаса подъемно-опускного занавеса и занавеса со встречным вертикальным движением двух частей, а также верхней кромки раздвижного занавеса с неподвижными направляющими следует производить с применением затвора лабиринтного типа.
7. Для плотного примыкания нижней кромки подъемно-опускного занавеса к планшету сцены половинок занавеса между собой и боковых кромок раздвижных занавесов с конструкцией портальной стены должны устанавливаться эластичные несгораемые подушки.
8. В опущенном состоянии подъемно-опускной занавес должен опираться на стену или перегородку, отделяющую трюм от зрительной части здания. В случае размещения под занавесом какого-либо помещения занавес должен опираться на несгораемое перекрытие этого помещения. При этом под занавесом может находиться только деревянный настил планшета, уложенный непосредственно на несгораемое перекрытие.
9. Противопожарный занавес должен иметь возможность свободного хода выше верхнего рабочего положения не менее, чем на 200 мм.
10. Блоки тягового каната, устанавливаемые на каркасе занавеса, должны быть снабжены щитками (предохранителями), исключающими возможность выскакивания каната из ручья блока.
11. Шахты противовеса и тягового каната должны быть ограждены со всех сторон. Шахта противовеса должна иметь ограждение на всю высоту хода, а шахта тягового каната - на высоту не менее 6 м от планшета сцены. В случае прохождения тяговых канатов через рабочие галереи ограждение шахты тягового каната следует делать на всю высоту от планшета сцены до колосникового настила. Ограждение шахт противовеса и тягового каната на высоту 3 м от планшета сцены должно быть глухим съемным, а выше - сетчатым из проволоки диаметром не менее 1,4 мм, с отверстиями не более 20х20 мм. Высота шахты противовеса должна быть такова, чтобы за пределами верхнего рабочего положения противовеса была предусмотрена возможность свободного хода противовеса на высоту не менее 20 мм. При верхнем положении занавеса - вниз не менее чем на 300 мм.
12. Расстояние между деталями конструкции шахты и противовеса или каната должно быть не менее 30 мм в чистоте.
13. Под шахтами противовесов располагать какие-либо помещения воспрещается.
14. Лебедка противопожарного занавеса должна иметь остановочный электромагнитный тормоз замкнутого типа, центробежный тормоз для поддержания постоянной скорости при безмоторном спуске (превышение заданной скорости спуска занавеса допускается не более чем в два раза), механизм аварийного отключения и привод безмоторного спуска на случай прекращения электропитания.
Привод безмоторного спуска занавеса должен иметь конечный выключатель для ввода в действие остановочного тормоза. Схема электропривода занавеса должна быть выполнена так, чтобы пуск и остановка его были возможны в любом положении.
15. Рукоятка безмоторного спуска должна устанавливаться на шахте противовеса на 1,2 м выше уровня планшета сцены.
16. Конструкция лебедки должна обеспечивать опускание занавеса от действия рукоятки безмоторного пуска в случае прекращения электропитания лебедки.
17. Электропривод противопожарного занавеса должен быть снабжен:
а) двумя независимо действующими путевыми конечными выключателями, автоматически останавливающими занавес в крайних положениях его рабочего хода, и выключателем на лебедке для отключения в случаях перехода этих положений на расстояние не более 100 мм;
б) конечным выключателем, срабатывающим при ослаблении натяжения канатов.
При срабатывании конечных выключателей схема электропривода должна обеспечивать отключение питания электродвигателя лебедки и исключать его дистанционный пуск.
18. Схема управления противопожарного занавеса должна обеспечивать его пуск и остановку из машинного отделения, с пожарного поста и с планшета сцены. Рабочий пуск противопожарного занавеса разрешается осуществлять только с пульта управления, находящегося на планшете сцены. При этом движущийся занавес должен находиться в поле зрения работника, управляющего его движением.
19. При движении противопожарного занавеса должна работать световая и звуковая сигнализация. Включение сигнализации производится тем же пусковым устройством, которым приводится в движение занавес.
20. Кнопка рабочего пуска на планшете сцены и рукоятка привода безмоторного пуска должны ограждаться кожухом, исключающим случайное включение.
Кожух рукоятки привода безмоторного пуска должен иметь запор, обеспечивающий свободное открывание крышки без ключа. Крышка кожуха или запор должны иметь устройство для пломбирования.
21. В условиях нормальной эксплуатации опускать занавес рукояткой безмоторного пуска воспрещается.
22. На кожухе рукоятки привода безмоторного пуска должна быть сделана надпись "При пожаре открывать кожух и повернуть рукоятку".
23. Механизмы занавеса должны быть отрегулированы так, чтобы занавес при опускании после включения питания проходил не более 250 мм (путь торможения).
24. Использование шахты противовеса для прокладки трубопроводов и электропроводки воспрещается.
25. К местам расположения верхних блоков необходимо обеспечивать свободный доступ.
26. Между наиболее выступающими частями механизма лебедки противопожарного занавеса и стенами помещения должны быть проходы не менее чем с трех сторон, шириной не менее 0,6 м.
Установка в машинном помещении какого-либо оборудования, не относящегося к противопожарному занавесу, воспрещается.
Противопожарные занавесы применяются:
Для перекрытия больших по площади проёмов, разделяющих помещения различного функционального предназначения и имеющих различные классы функциональной пожарной опасности;
Ограждения атриумов;
Ограждения эскалаторов лестниц, лифтовых холлов;
Обеспечения эффективного использования автоматизированных средств пожаротушения в локальных зонах или в составе установки пожаротушения изолирующего типа (в качестве негорючего покрывала);
Исключения переброски пожара на конструкции, не имеющие требуемую огнестойкость или когда фасады двух строений расположены под углом друг к другу;
Защиты проёмов в потолках, перекрытиях, крышах;
Обеспечения путей эвакуации;
Предотвращения распространения пожара в подземных и надземных гаражах;
Также распространено применение противопожарных перегородок, выполненных из гипсокартонных листов (ГКЛ). Средний слой гипсокартонных листов состоит главным образом из гипса и кристаллически связанной воды в соответствии с формулой CaS04-2H20.
Гипсокартонный лист содержит примерно 20% химически связанной кристаллизационной воды (что соответствует примерно 2 л воды на стандартный лист.
Под воздействием высокой температуры кристаллизационная вода высвобождается из гипсокартонного листа в виде пара. До тех пор пока из среднего слоя гипсокартонного листа не испарится вся вода, температура обратной стороны листа не превысит точки кипения воды, т. е. 100 °С (рис. 6).
Поскольку гипс задерживает огонь при помощи химически связанной кристаллизационной воды, можно сказать, что гипсокартонные листы обеспечивают пассивную защиту от пожара, которая активизируется под воздействием огня.
Рис. 6. Температуры после двухчасового пожара, измеренные на
Противопожарные перегородки устанавливаются для предотвращения распространения возгорания в пределах одного этажа или помещения, иногда они монтируются на лестничных площадках и переходах с этажа на этаж. С их помощью легко провести перепланировку объекта уже находящегося в эксплуатации, перепрофилировать отдельное помещение или этаж в целом для использования по иному назначению, создать новые рабочие места и зоны, оборудовать технические отсеки и склады.
Можно сказать, что противопожарные перегородки в руках архитектора являются очень удобным, практически универсальным инструментом для оборудования и переоборудования любого здания. Капитальные стены и перекрытия при этом не затрагиваются. В зависимости от планируемого дизайна помещения и его общего назначения используются перегородки разных типов, видов и конструкций. Они должны быть сертифицированы и испытаны для получения определенного класса огнестойкости.
Для перегородок общего назначения наиболее распространенными являются два класса – EI15 и EI45, но в некоторых местах устанавливаются и конструкции с огнестойкостью 30 минут и 60. Тип и класс перегородки определяется требованиями противопожарной безопасности, выдвигаемыми к зданию, отмеченными в проекте и правилах эксплуатации. Здесь должно быть учтено множество факторов:
- Тип пожароопасности помещения;
- Материал постройки;
- Количество людей, постоянно пребывающих в помещении;
- Назначение сооружения;
- Интенсивность эксплуатации…
Разновидности противопожарных стационарных конструкций:
Противопожарные перегородки 1 типа огнестойкости – это конструкции уровня EI45, которые сооружаются внутри помещений, стены которых построены из негорючих стройматериалов – кирпича, бетона, пенобетона и их комбинаций. Их можно применять как в помещениях для работы или учебы большого количества людей, так и для складских или технических помещений – материалы изготовления позволяют использовать такие перегородки в качестве обычных стен, которые обладают достаточной механической прочностью для ограждения от взлома.Изготовляются противопожарные перегородки первого типа из легких в обработке и монтаже металлов, гипсокартона и минеральных наполнителей. Как правило – это каркасные конструкции, обшитые листами гипсокартона, пропитанного специальными составами дерева, или полностью заполненные термостойкими стеклопакетами. Остекление может быть частичным в верхней части, или просто в виде оконной конструкции.

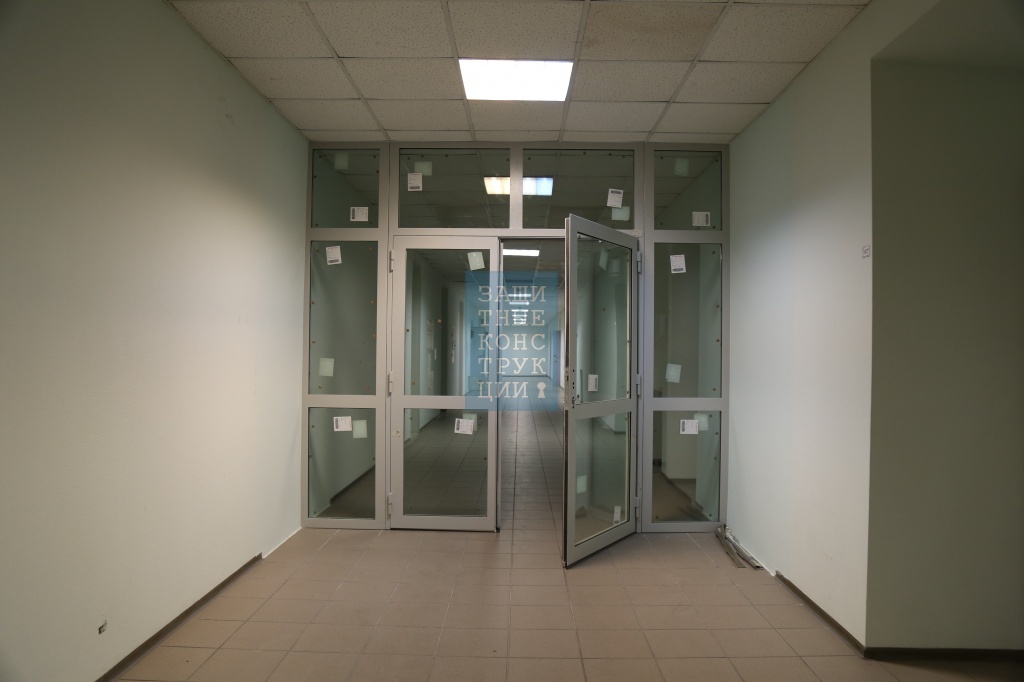

Полностью остекленные противопожарные перегородки 2 типа характеризуются пределом огнестойкости EI15. Они применяются в торговых залах, вестибюлях кинотеатров и на вокзалах и станциях. Часто их устанавливают при входах в учебные заведения и общественные здания, для создания зон контроля доступа в различных учреждениях. Их каркас выполняется из алюминия или нержавеющей стали, обладающих высокими дизайнерскими качествами.
Гипсокартонные перегородки:
Для создания глухих конструкций или обшивки нижней части офисных перегородок используют гипсокартонные листы с огнеупорными свойствами (ГКЛО). Противопожарная перегородка 1 го типа из гипсокартона монтируется на каркасном основании из стального или алюминиевого коробчатого профиля, внутренний объем которого плотно заполнен теплоизоляционным веществом минерального состава. Некоторые профили наполняются полимерными вспенивающимися составами. Наполнители служат для уменьшения теплопроницаемости рамной конструкции и равномерного распределения тепловой нагрузки, чтобы не допустить тепловой деформации.Обшивка противопожарных перегородок 1 типа производится с двух сторон листами ГК одинаковой толщины, между которыми устанавливаются плиты теплоизоляции. Внутри перегородки огнеупорного назначения не разрешается прокладка электрокабелей или газовых труб. При монтаже противопожарная перегородка должна пересекать подвесной потолок, при его наличии, на всю его высоту и вплотную стыковаться с капитальным перекрытием.
Огневая устойчивость металлического основания, на котором смонтированы противопожарные перегородки 1 типа из ГКЛ, должна составлять 75 минут, а для перегородок 2 типа – более 45 минут. Такое соотношение гарантирует устойчивость всей конструкции в целом до прогорания ее плоскости. Такие же временные требования касаются и примыканий к стенам и перекрытиям.
Двери и окна устанавливаются в перегородки классом огнестойкости на уровень ниже. Минимальная толщина противопожарной перегородки из ГКЛ должна быть не менее 125 мм. В зависимости от количества слоев гипсокартона и качества теплоизолирующего наполнения толщина может быть значительно больше. Но в таком случае возрастает и ее удельный вес, что нужно учитывать, при установке подобных перегородок на верхних этажах зданий.
Противопожарные перегородки из гипсокартона, как правило, выполняются в стационарном варианте. Мобильные перегородки 1 и 2 типа лучше всего монтировать из полимерных сэндвич панелей с частичным остеклением.
Для зонирования рабочего пространства в офисах или учебных заведениях устанавливаются противопожарные перегородки 2 го типа с огнестойкостью 15 минут. В них допускается монтировать пожарозащитные двери и окна, устанавливать стеклопакеты и вентиляционные устройства. Как правило, они быстро возводятся и быстро демонтируются, позволяя изменять планировку без ущерба для общего уровня пожарной безопасности.
противопожарные перегородки
Активные способы противодействия пожарам – стационарные системы пожаротушения, противопожарная сигнализация, непосредственная работа пожарных расчётов на месте возгорания – широко известны. Не менее важны, хотя и остаются на втором плане, такие средства борьбы с пожаром, как .
Назначение противопожарных перегородок
Противопожарные перегородки – конструкции, главной задачей которых является разделение внутреннего пространства здания на области, в которых можно изолировать возгорание. За счёт этого предотвращается распространение по помещениям огня, токсичных продуктов горения и тепловой волны. Это помогает выиграть дополнительное время для эвакуации людей и придать пожару локальный характер, что упрощает его ликвидацию и снижает материальный ущерб.
Специальные перегородки – наиболее распространённый тип противопожарных преград наряду с противопожарными дверьми и окнами.
От противопожарной двери перегородка (монолитная преграда) отличается по конструкции: дверь предполагает возможность прохода, являясь частью маршрута эвакуации. Современные перегородки дают возможность создания в них противопожарных дверей.
Отличие от противопожарного окна – функциональное. Окно не допускает распространения огня на верхние этажи и крышу здания (по вертикали), перегородка препятствует расширению площади пожара во внутренних помещениях (по горизонтали).
Противопожарные перегородки выполняются из различных материалов: кирпич, пенобетон, сталь, алюминий, огнестойкий гипсокартон, стекло.
Существует два способа производства противопожарных перегородок.
Строительный: перегородка возводится из материалов прямо на месте. Так делаются перегородки из гипсокартона, пенобетона и кирпича.
Фабричный: каркас перегородки изготавливается по индивидуальным размерам и красится в заводских условиях; на объекте производится только монтаж и заполнение огнестойкими панелями или стеклами.
Противопожарные перегородки изготавливаются как цельными (глухими), так и светопрозрачными (то есть, имеющими более 25% остекленной площади). Наличие прозрачного стекла даёт преимущество обзора смежных помещений и дополнительный источник освещения.
Где используют
Устройство противопожарных перегородок предусмотрено в зданиях значительной площади для отделения потенциально опасных помещений и перекрытия наиболее вероятных путей распространения огня и дыма.
- кухонные и столовые зоны (при использовании открытого огня и газового оборудования);
- электрощитовые комнаты;
- серверные помещения;
- коридоры (в первую очередь – при большой протяжённости);
- вблизи лестниц;
- лифтовые площадки;
- холлы, атриумы (где наиболее вероятно массовое скопление людей).
Требования к противопожарным перегородкам
При выборе противопожарных перегородок и планировании общей системы защиты здания от пожара необходимо учитыватьдва главных фактора.
Первый фактор – защитные свойства, объединяемые термином «огнестойкость». Это устоявшееся обозначение, хотя перегородки должны препятствовать распространению не только открытого пламени, но и других поражающих факторов пожара. Для светопрозрачных противопожарных перегородок применяется маркировка с использованием букв E, I, W и цифр. Цифры (15, 30, 45, 60 и т. д.) сообщают количество минут, на протяжении которых конструкция эффективно выполняет свои защитные функции. Расшифровка буквенных символов:
E – целостность поверхности при отсутствии щелей и отверстий, через которые возможно проникновение огня, дыма, продуктов горения;
I – теплоизоляция, предотвращающая нагревание со стороны не охваченного пожаром помещения;
W – снижение передачи тепловой энергии через стеклянную часть (для остекленных конструкций).
Второй фактор – технические требования, обеспечивающие эффективность перегородок в системе противопожарной защиты здания. Основные положения:
перегородки не должны перекрывать маршруты эвакуации, затруднять доступ к пожарным кранам, сокращать ширину проходов, необходимых для вывода людей или работы пожарных;
при установке в помещении с подвесными потолками преграды должны вплотную примыкать к межэтажным перекрытиям. Это необходимо, чтобы не допустить распространения огня в пространстве над потолочным покрытием;
должны быть исключены любые отверстия: в самой конструкции, между перегородкой и каркасом здания, в местах прохождения различных коммуникаций;
в местах сопряжения (стыки) с конструктивными элементами сооружения (стены, межэтажные перекрытия) должен быть обеспечен предел огнестойкости, не уступающий огнестойкости соединяемых преград.
Противопожарные перегородки 1 типа
Главный критерий разделения противопожарных перегородок по типам – предельный уровень огнестойкости, то есть время, на протяжении которого конструкция может эффективно противостоять поражающим факторам пожара. По данному показателю выделяют 1-ый и 2-ой типы.
Пожарные перегородки 1 типа обеспечивают противопожарную защиту людей и сооружений на период от 45 минут вне зависимости от интенсивности пожара. Следовательно, они должны иметь маркировку EIW (целостность – теплоизоляция – ограничение теплопередачи) и цифровое обозначение - 45 или 60. Компания «Защитные Конструкции» производит противопожарные перегородки 1 типа с увеличенным пределом огнестойкости в 60 минут - EIW60.
Перегородки 1 типа могут оснащаться противопожарным дверьми с остеклением более 25% и пределом огнестойкости не менее EIW30, а как правило, соответствующим перегородке.
Противопожарные перегородки 1 типа используются:
- в социальных учреждениях (больницы, школы, детские сады, санатории и т. п.) – для отделения технических зон от жилых помещений и мест нахождения людей;
- в любых зданиях – в коридорах длиной свыше 60 м.
в высотных (свыше 28 м) общественно-административных зданиях – для защиты путей эвакуации;
в многоквартирных домах – для разграничения блок-секций;
в многоэтажных зданиях – для ограждения лифтовых шахт;
Противопожарные перегородки 2 типа
Перегородки 2 типа гарантируют безопасность людей и целостность конструкций здания на протяжении от 15 минут при пожаре любой интенсивности.Соответственно, они обозначаются символами EIW и цифрами 15 или 30.
Перегородки 2 типа могут оснащаться противопожарным дверьми с остеклением более 25% и пределом огнестойкости не менее EIW15.
Требования к противопожарным преградам 2 типа свидетельствуют, что их функция – обеспечить экстренную эвакуацию людей и ценностей. При масштабных пожарах запаса времени в 15 минут обычно недостаточно, чтобы локализовать возгорание и предотвратить распространения огня на значительной площади. Изделия 2 типа применяют для защиты:
- отдельных рабочих помещений и кабинетов;
- комнат отдыха, переговорных залов.
Использование противопожарных перегородок 1 и 2 типов регулируется следующими нормативными актами:
- Строительные нормы и правила СНиП 21-01-97 «Пожарная безопасности зданий и сооружений».
Федеральный Закон №123 «Технический регламент о требованиях пожарной безопасности» и приложения к нему;
2. Противопожарные стены
Согласно СТБ 11.0.03.-95 "Пассивная противопожарная защита. Термины и определения" под противопожарной стеной понимается - стена, имеющая специальные конструктивные решения, обеспечивающие преграждающую способность для ограничения распространения пожара.
Классификация противопожарных стен
1. Противопожарные стены бывают двух типов:
1-го типа с пределом огнестойкости не менее REI 150,
2-го типа с пределом огнестойкости не менее REI 45.
2. По размещению в зданиях противопожарные стены подразделяются на:
Внутренние,
Наружные.
Внутренние противопожарные стены предназначаются для предотвращения распространения пожара из одного пожарного отсека в другой, а наружные - между зданиями. Наружные противопожарные стены, как правило, применяют в тех случаях, когда расстояние между зданиями или сооружениями не соответствует требованиям пожарной безопасности.
3. По конструктивному исполнению противопожарные стены подразделяются на:
Каркасные со штучным заполнением каркаса кирпичом или блоками (рис. 7.1. а),
Каркасно-панельные (рис 7.1. б),
Бескаркасные с использованием штучных изделий: кирпича или каменных блоков.
4. По способу восприятия нагрузок противопожарные стены могут быть:
Самонесущие,
Несущие,
Ненесущие.
Самонесущие - воспринимают нагрузку только от собственного веса по всей высоте здания и ветровую нагрузку. Такие стены опираются на самостоятельные фундаменты и располагаются между двумя рядами колонн.
Ненесущие (навесные) - воспринимают нагрузку только от собственного веса и ветра только в пределах одного этажа или одной панели каркасных зданий при высоте этажа не более 6 м. При большей высоте этажа стены такого типа условно относят к самонесущим. Такие стены опираются на фундаментные балки или фундаменты, а навесные крепят к колоннам.
Несущие - воспринимают кроме собственного веса, также нагрузку от покрытий, перекрытий, кранов и т.п. На такие стены могут опираться фермы, балки, прогоны и другие конструкции покрытий и перекрытий.
Иногда красно-панельные стены подразделяют на ненесущие и самонесущие. Стены с навесными панелями, когда нагрузка от собственного веса панелей полностью передается от горизонтальной балки (ригеля), либо колонны каркаса, называют ненесущими. В первом варианте (рис. 7.2, а) к накладным элементам 2 балки 3 приваривают стальной стержень 4 с анкерами 7. Навеску стеновых панелей 5 осуществляют зацеплением анкеров за петли 6, расположенные в верхней части каждой панели. При данном способе крепления стеновых панелей к ригелю дополнительно требуется огнезащита всех металлических соединений и узлов навески монтажа строительных конструкций.
Более предпочтительным в этом плане является вариант крепления панелей к колоннам (рис. 7.2, б). В этом варианте панели 5 навешивают на опорные консоли 8 колонны 1, для чего у верхнего края панелей вблизи боковых кромок предусматривают ниши с несущими элементами 9, приваренными к хомутам монтажных петель 6. При монтажа карманы, образуемые нишами панелей совместно с гранью колонны, заполняют бетоном на мелкие гравии, стык становится скрытым и защищенным при пожаре от воздействия высоких температур. В нижней грани панелей также устраивают "карманы", в которые входят монтажные петли нижнего ряда панелей. Способ навески допускает некоторую подвижность панелей в горизонтальном и вертикальном направлениях.
В самонесущих каркасно-панельных стенах (рис. 7.3) узлы сочленения допускают возможность смещения панелей по вертикали вверх и вниз, но препятствуют их смещению в горизонтальном направлении, благодаря чему обеспечивается герметизация стыков между панелями при эксплуатации здания. У стен с навесными панелями возможно нарушение герметизации горизонтальных и вертикальных стыков между панелями.
Рис.7.2. Схемы навесных панелей к каркасу противопожарных стен
а - при расположении крепежных элементов на ригеле,
б - при навеске панелей на колонны (разработано Госхимпроектом),
1 - колонна, 2 - закладные элементы, 3 - ригель (балка), 4 - стальной стержень,
5 - навесные панели, 6 - петли, 7 - анкеры, 8 - опорные консоли, 9 - несущие элементы.
Рис. 7.3. Узлы сочленения панелей с колоннами в самонесущих
каркасно-панельных стенах.
а - с помощью двух углов, б - скобы и уголка, в - скобы и крюка.
Огнестойкость противопожарных стен
Огнестойкость бескаркасных противопожарных стен, выполненных с применением штучных изделий из кирпича и каменных блоков, как правило, не вызывает сомнений. Их предел огнестойкости обычно соответствует требованиям норм. Например, стена в 0,5 кирпича имеет фактический предел огнестойкости, равный 2,5 ч. По конструктивным соображениям бескаркасные кирпичные стены предусматривают толщиной 25, 38 и 51 см. Естественно, что их предел огнестойкости будет превышать 2,5 часа. Более уязвимыми в этом плане являются каркасные стены, состоящие из большого количества элементов.
Для того чтобы установить предел огнестойкости такой стены, необходимо определить предел огнестойкости каждого его элемента и каждого узла сочленения и окончательное значение предела огнестойкости принять по наименьшему значению.
При каркасно-панельной конструкции противопожарной стены ригель обогревается с трех сторон (рис.7.4, а). При такой схеме обогрева максимальный предел огнестойкости железобетонных балок и ригелей не превышает 1,5 ч, что недопустимо для противопожарных стен 1-го типа. Лучшим решением является такое, при котором железобетонный каркас имеет заполнение штучными камнями или блоками. В этом случае ригель в условиях пожара будет подвергаться одностороннему прогреву, что существенно превышает его предел огнестойкости (рис. 7.4, б). Для достижения при необходимости требуемого предела огнестойкости предусматривают дополнительную теплозащиту нижней части ригеля слоем штукатурки или другим равноценным ей материалом.
Рис.7.4. Схемы обогрева ригеля при возможном пожаре.
а - в каркасно-панельной противопожарной стене,
б - в каркасной стене со штучным заполнением каркаса;
1 - кровля, 2 - теплоизоляционный слой, 3 - плиты покрытий,
4 - заполнение бетоном или цементным раствором, 5 - навесная панель,
6 - ригель, 7 - уплотнение, 8 - заполнение каркаса, 9 - колонна
Схема загружения колонн также оказывает влияние на предел огнестойкости каркасных противопожарных стен. Если ригель опирается на колонну, но не является элементом противопожарной стены, то при его обрушении колонна из центрально нагруженной может превратиться во внецентрально сжатую с арматурой, воспринимающей растяжение в нагретой при пожаре зоне бетона (рис. 7.5, а). Поскольку центрально-сжатые колонны не рассчитываются на приложение нагрузок с большим эксцентриситетом, то их предел огнестойкости в этом случае сопоставим с пределом огнестойкости ригеля. Для исключения этого недостатка целесообразно применять такие конструкции, чтобы ригель являлся составной частью противопожарной стены (рис 7.5, б). В этом случае достигаются увеличение предела огнестойкости ригеля и сохранение схемы работы под нагрузкой колонны.
Рис. 7.5. Схемы загружения колонн в каркасных противопожарных стенах.
а - при одностороннем обрушении конструкции колонна будет работать на внецентренное сжатие, б - при одностороннем обрушении конструкции колонна не изменяет схему загружения.
Опирание горизонтальных конструкций на противопожарные стены. Противопожарные стены, независимо от конструктивного исполнения, при опирании на них покрытий и междуэтажных перекрытий являются несущими. Эти сочленения выполняются так, чтобы предел огнестойкости стен не зависел от предела огнестойкости покрытий и междуэтажных перекрытий (рис.7.6, б, в). На рис. 7.6, а показан неправильный вариант сочленения плит междуэтажного перекрытия с противопожарной стеной, так как при обрушении плит перекрытия в условиях пожара нарушается целостность противопожарной стены.
Если применить ригели с полками невозможно, применяют плиты перекрытий с выступами - надколонные плиты (рис 7.6, г). В этом случае панель перекрытия опирается на ригель только выступами. Обрушение такой плиты сопровождается отламыванием защемленных выступов при сохранении целостности противопожарной стены.
Рис. 7.6. Варианты опирания междуэтажных перекрытий на каркасные
противопожарные стены.
а - с защемлением, б, в - на полки ригеля, г - надколонная плита.
При устройстве кирпичных противопожарных стен допускается заделка балок перекрытия в стену с таким расчетом, чтобы минимальная толщина стены между балками обеспечивала целостность при обрушении балок и требуемый предел огнестойкости противопожарной стены (рис. 7.7, а). В других случаях опирание балок осуществляют с помощью металлических хомутов, консолей или пилястр (рис. 7.7, б, в, г).
Рис. 7.7. Опирание балок на кирпичные стены
а - с заделкой в стену, б - с помощью хомутов, в - на консоли, г - на пилястры,
1 - хомут, 2 - консоль, 3 - пилястра.
Сочленение противопожарных стен с наружными ограждающими конструкциями предусматривают таким образом, чтобы пожар не смог распространиться из одного пожарного отсека в другой. При этом противопожарные стены перерезают по вертикали и горизонтали все горючие и трудногорючие конструкции здания (рис.7.8, а).
Рис.7. 8. Перерезание противопожарными стенами наружных ограждающих конструкций.
а - конструкций из горючих материалов, б, в – покрытий.
1 - наружная стена из горючих материалов, 3 - металлическая ферма, 4 - прогон, 5 - профилированный настил, 6 - полимерный уплотнитель, 7 - кровля, 8 - защитный слоя гравия, 9 - трудногорючий утеплитель, 10 - железобетонные плиты, 11- ригель, 12 - колонна.
Рис. 7.9. Перерезывание противопожарной стеной.
а - наружных панельных стен с горючим утеплителем, б - ленточного остекления,
1 - противопожарная стена, 2 - обетонированная стойка фахверка, 3 - наружные
стеновые панели, 4 - закладная деталь в колонне, 5 - полосовая сталь,
6 – стальные оконные переплеты, 7 - диафрагма, 8 - цементный раствор.
Общие требования строительных норм к противопожарным стенам
1. Противопожарные стены должны выполняться из негорючих материалов (п. 3.2. СНиП 2.01.02-85*).
2. Противопожарные стены должны возвышаться над кровлей: не менее чем на 60 см, если хотя бы один из элементов чердачного или бесчердачного покрытия, за исключением кровли, выполнен из горючих материалов (рис. 7.8, в); не менее чем на 30 см, если элементы чердачного и бесчердачного покрытия, за исключением кровли, выполнены из трудногорючих материалов (рис. 7.8, б). Противопожарные стены могут не возвышаться над кровлей, если все элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из негорючих материалов (5.1.18. ТКП Ограничение распространения пожара).
3. Противопожарные стены в зданиях с наружными стенами, выполненными из горючих и трудногорючих материалов, должны пересекать эти стены и выступать за наружную плоскость стены не менее чем на 30 см (рис. 7.9, а).
При устройстве наружных стен из негорючих материалов с ленточным остеклением противопожарные стены должны разделять остекление. При этом допускается, чтобы противопожарная стена не выступала за наружную плоскость стены (рис. 7.9, б) (п. 3.7. СНиП 2.01.02-85*).
4. Противопожарные стены должны опираться на фундаменты или фундаментные балки, возводиться на всю высоту здания, пересекать все конструкции и этажи.
Противопожарные стены допускается устанавливать непосредственно на конструкции каркаса здания или сооружения, выполненные из негорючих материалов. При этом предел огнестойкости каркаса с его заполнением и узлами креплений должен быть не менее требуемого предела огнестойкости соответствующего типа противопожарной стены (п. 3.5. СНиП 2.01.02-85*).
5. При разделении здания на пожарные отсеки противопожарной должна быть стена более высокого и более широкого отсека. Допускается в наружной части противопожарной стены размещать окна, двери и ворота с ненормируемыми пределами огнестойкости на расстоянии над кровлей примыкающего отсека не менее 8 м по вертикали и не менее 4 м от стен по горизонтали (п. 3.8. СНиП 2.01.02-85*).
6. В противопожарных стенах допускается устраивать вентиляционные и дымовые каналы так, чтобы в местах их размещения предел огнестойкости противопожарной стены с каждой стороны канала был не менее 2.5 ч (п. 3.9. СНиП 2.01.02.-85*).
7. При размещении противопожарных стен или противопожарных перегоро-док в местах примыкания одной части здания к другой под углом необходимо, чтобы расстояние по горизонтали между ближайшими гранями проемов, расположенных в наружных стенах, было не менее 4 м, а участки стен, карнизов и свесов крыш, примыкающие к противопожарной стене или перегородке под углом, на длине не менее 4 м были выполнены из негорючих материалов. При расстоянии между указанными проемами менее 4 м они должны заполняться противопожарными дверями или окнами 2-го типа (п. 3.11. СНиП 2.01.02 - 85*).
8. Противопожарные стены должны сохранять свои функции при одностороннем обрушении примыкающих к ним конструкций (п. 3.16. СНиП 2.01.02 - 85*).
9. В противопожарных преградах допускается предусматривать проемы при условии их заполнения местными противопожарными преградами. Общая площадь проемов в противопожарных преградах, за исключением ограждений лифтовых шахт, не должны превышать 25 % (п. 3.17. СНиП 2.01.02.-85*).
10. Противопожарные стены не допускается пересекать каналами, шахтами и трубопроводами для транспортировки горючих газо- и пылевоздушных смесей, горючих жидкостей, веществ и материалов (п. 3.19. СНиП 2.01.02-85*).
11. В местах пересечения противопожарных стен каналами, шахтами и трубопроводами (за исключением трубопроводов водоснабжения, канализации, парового и водяного отопления) для транспортировки сред, отличных от указанных в п. 3.19, следует предусматривать автоматические устройства, предотвращающие распространение продуктов горения по каналам, шахтам и трубопроводам при пожаре (п. 3.20. СНиП 2.01.02-85*).
Приветствую вас, дорогие читатели на страницах моего блога о безопасности. С вами Владимир Раичев, предлагаю вам сегодня поговорить про противопожарные перегородки 1 типа. Да и вообще о противопожарных перегородках стоит пообщаться. Я думаю, что эти знания лишними точно не будут.
Итак, начнем с того, что нам нужно понять, для чего нужны эти противопожарные преграды и перегородки. Наверное должно быть априори понятно, что эти конструктивные решения должны противостоять распространению огня какое-то время. То есть отделять от опасных факторов пожара те или иные помещения. При возгорании в одном из помещений противопожарные преграды смогут сдержать огонь какое-то время и будут препятствовать его распространению в другие помещения.
Ранее мы с вами уже рассматривали такие преграды как двери , люки , ворота , но помимо них существуют также и противопожарные перегородки, а также противопожарные стены. В чем же их различия? Все достаточно просто: стены разделяют здание по всей высоте, а между противопожарными стенами находятся пожарные отсеки,а противопожарные перегородки делят помещение в пределах этажа, образуя пожарные секции.
Рассматривая более подробно противопожарные перегородки (ПП), мы можем подразделить их на 2 вида:
- ПП 1-го типа – соответствуют пределу огнестойкости EI 45 (для остекленных ПП с площадью остекления более 25% используется показатель EIW 45);
- ПП 2-го типа - соответствуют пределу огнестойкости EI 15 (для остекленных ПП с площадью остекления более 25% используется показатель EIW 15).
Огнестойкость — это способность противостоять огню, не теряя свои функции, соответственно перегородки 1-го типа должны сохранять свои функции не менее 45 минут, а перегородки второго типа — не менее 15 минут.
На современном этапе производители выпускают перегородки с пределом огнестойкости и 60, и 90, и даже 120 минут, но в любом случае такие изделия будут относиться к перегородкам 1-го типа.
Виды перегородок в зависимости от материала изготовления
По материалу изготовления противопожарные перегородки делятся на:
- Стеклянные. Способны выдерживать открытый огонь достаточно долгое время.
- Стальные. Устанавливаются преимущественно в технических помещениях или используются как облицовочные материалы.
- Алюминиевые. Подходят для производственных и офисных помещений. Очень просты в монтаже.
- Гипсокартонные. Самые недорогие и также просты в установке.
При выборе того или иного типа опираются на следующие факторы:
- Материал здания, который способен или нет противостоять быстрому распространению огня;
- Постоянное количество людей в здании: чем оно выше, тем качественнее надо выбирать перегородки;
- Назначение учреждения: особые требования предъявляются к детским и медицинским;
- Ценность размещаемого в здании оборудования или документации.
В любом случае при выборе определенной модели противопожарных перегородок не помешает профессиональная консультация.
Какая документация необходима?
Как и для любой огнеупорной конструкции противопожарные перегородки требуют наличия следующих обязательных документов:
- Сертификат о соответствии продукции требованиям пожарной безопасности. Без сертификата никакие огнеупорные конструкции устанавливать нельзя. Сертификат предоставляется заводу-изготовителю после прохождения их продукции определенных испытаний.
- Паспорт — обязательный эксплуатационный документ, который также должен быть в комплекте с ПП.
На сегодня у меня все. Надеюсь, что вы смогли найти ответы на свои вопросы в моей статье. Оформите подписку на новости блога, чтобы получать по электронной почте интересную информацию по пожарной безопасности. Также поделитесь этой статьей с друзьями в соцсетях, кнопки для быстрого размещения на различных платформах располагаются чуть ниже. До новых встреч, пока-пока.
