Недолговечные и малоэффективные лампы накаливания сегодня вытесняются современными аналогами с хорошей интенсивностью света и большим диапазоном мощности.
Такими представителями светотехники нового поколения являются метагалогенные лампы.
Благодаря продолжительному сроку службы и хорошей цветопередаче вкупе с малой теплоотдачей и большой интенсивностью света, металлогалогенные лампы нашли свое применение практически во всех сферах жизни человека от подсветки растений до освещения витрин и стадионов. Большую роль здесь сыграла и возможность выбора конструкции - трубчатые с кварцевыми или керамическими горелками, двухцокольные штыковые или резьбовые, подходящие для простого монтажа, одноцокольные с внутренней или наружной колбой (последние чаще всего используют фотографы из-за практически совершенного качества света), с алюминиевым отражателем и просто компактные - особенности той или иной модели зависят от нужной мощности и целей использования.
Включаются такие лампы с помощью специальной . За две минуты они достигают максимальной яркости излучения света, издавая негромкое жужжание. Однако на то, чтобы зажечь их повторно, уходит порядка пяти-десяти минут, так как им требуется полное остывание. Эта особенность ограничивает применение металлогалогенных ламп на некоторых производствах.
Как правило, металлогалогенные лампы нельзя использовать без закрытого светильника из-за их ультрафиолетового излучения. Однако существуют модели, имеющие встроенный УФ-фильтр, которые абсолютно безопасны для человека.
Очень долговечные, работающие до 15 000 часов, со стабильной яркостью в течение всего периода эксплуатации, металлогалогенные лампы позволят вам сократить расходы на электроэнергию, монтаж и техническое сопровождение любого объекта. Такие яркие и экономичные источники света нельзя купить в обычных магазинах, однако на нашем сайте www.сайт вы сможете подобрать вариант, который подойдет именно Вам.
На сегодняшний день рынок осветительных приборов как никогда разнообразен. Поэтому иногда при выборе источника освещения для своей квартиры или дома возникают определенные сложности.
Многие люди предпочитают использовать в качестве источника света металлогалогенные и галогеновые светильники.
Эта статья поможет вам со столь непростым выбором и расскажет, что собой представляют данные светильники и почему они столь популярны.
Немного о продукции
Галогенный светильник представляет собой одну из разновидностей лампы накаливания. Внутри такая лампа содержит, помимо самой нити накаливания, еще и пары галогенов. В роли галогенов могут выступать хром, йод, фтор или бром.
Принцип действия такой лампы заключается в том, что электрический заряд, подходящий через нить накаливания, вступает в химическую реакцию с галогенами и атомами вольфрама нити. При этом при наличии высоких температур подобное соединение распадается. В результате, превалирующее большинство вольфрамовых частиц оседает на теле накала. Это предотвращает оседание частиц на внутренней стороне колбы. На этом процессе основывается принцип «восстановления» нити накаливания. Такая реакция получила название вольфрамо–галогенного цикла регенеративного типа.
За счет наличия такой регенеративной реакции в разы повысился срок службы галогенных светильников по сравнению с другими осветительными приборами. Такие лампы могут прослужить до 12000 часов. При этом главным преимуществом такой лампы является ее энергоэффективность одновременно с уменьшением размеров самой колбы.
В целом для подобной продукции можно выделить следующие положительные моменты:
- длительный период работы;
- компактные размеры;
- уменьшение энергозатрат;
- отличные показатели цветопередачи;
- цветовой спектр идет в диапазоне 2800-3000K;
- теплые или нейтральные оттенки свечения.
Помимо этого, как и всё в мире, галогенный тип ламп имеет и некоторые недостатки. К ним относятся:
- пожароопасность, которая присутствует из-за того, что колба лампы может нагреваться до 500°С и выше;
- наличие чувствительности к перепадам напряжения;
- лампочка чувствительна к жиросодержащим загрязнениям. Поэтому выкручивать и вкручивать ее можно только через салфетку или защитные перчатки.
Но все же, несмотря на недостатки, подобные светильники сегодня довольно распространены.
Разновидность
Одной из разновидностей галогенных светильников являются металлогалогенные лампы. Их еще называют HID светильники.
Металлогалогенные лампы
Они относятся к группе газоразрядных источников света. Здесь в роли наполнителя, которым заполнена разрядная трубка, используется инертный газ (аргон и ксенон), галогениды определенных металлов или ртуть. В качестве источника оптического излучения в лампочках выступает плазма от дугового электрического разряда. Эта плазма возникает в результате ионизации от испаряющихся галогенидов металлов или частиц ртути. В свою очередь ионизация появляется в результате влияния электрического тока.
Такой принцип работы позволяет получить источник довольно яркого и мощного светового потока. При этом цветопередача остается на достаточно высоком уровне.
Металлогалогенные лампочки обладают теми же преимуществами и недостатками, что и их галогенные аналоги.
Обратите внимание! Срок службы металлогалогенных ламп несколько выше, чем просто галогенных источников света. Он составляет примерно 10000-15000 часов.
По эффективности металлогалогенные источники света значительно превосходят галогенные лампы. И при этом не требуют для своей установки специальной пускорегулирующей аппаратуры.
Но есть и недостатки исключительно этого типа источника света:
- несколько растянутый период включения. У таких лампочек максимальная яркость достигается только через 5-10 минут после включения;
- минимальный интервал для повторного включения составляет примерно 10-15 минут.
Данная продукция выпускается в достаточно широком мощностном диапазоне: от 20 Вт до 20000 Вт.
Кроме того, металлогалогенные лампы могут иметь различный цветовой спектр:
- дневной белый цвет;
- синий цвет;
- красный цвет и т.д.
Различные комбинации цветов достигаются путем применения различных галогенидов (солей).
Особенности подключения
Для в HID-источников света стоит помнить, что их подключение к ЭПРА (или ПРА — пускорегулирующие аппараты) осуществляется с помощью высоковольтного кабеля. При этом кабель должен иметь напряжение пробоя для изоляции не меньше 6кВ. В результате выходное напряжение для поджига ЭПРА будет составлять 5кВ.
Обратите внимание! Для вторичной цепи ЭПРА (ПРА) сетевых бытовых кабелей не допускается.
Схема подключение светильника
Эти приборы необходимы для того, чтобы на нужном уровне поддерживать режим работы лампочки. Поэтому качество освещения и светового потока напрямую зависит от того, какая модель ПРА использовалась в схеме подключения.
Во всем остальном схема подключения не сильно отличается от других типов осветительных приборов. Нюансы появляются в типе установки.
В зависимости от типа установки металлогалогенные светильники бывают нескольких видов:
- встраиваемый. Здесь используется принцип встраивания осветительного прибора. Таким образом можно закрепить светильник на подвесной потолочной конструкции;
- накладные. В данной ситуации принцип установки предполагает просто «наложение» прибора на рабочую поверхность;
- трековые. Такие светильники имеют специальные рефлекторы. Их можно применять для акцентного или общего освещения;
- подвесные.
В зависимости от выбранного типа светильника их установку проводят по определенной схеме.
При этом металлогалогенные лампочки могут просто вкручиваться в точечные светильники. Такой способ считается самым простым.
Обратите внимание! Производить установку такой лампы можно только в защитных рукавицах или при использовании ткани.
Это обязательная необходимость, потому что материал, из которого изготовленная колба лампочки, вступает в реакцию с жировой прослойкой рук и при дальнейшем использовании может привести к взрыву или нарушению в работе осветительного прибора.
В других ситуациях следует использовать ПРА. При этом некоторые производители выпускают данную аппаратуру в разобранном виде. Поэтому здесь возникает дополнительная сложность при самостоятельной сборке прибора. В целом комплект осветительного аппарата имеет следующие составляющие детали:
- корпус осветительного прибора;
- металлогалогенная лампа;
- ПРА или пускорегулирующий аппарат.
Обратите внимание! При вкручивании лампочки в цоколь следует обеспечить их идеальный контакт. Если останется хотя бы один зазор, то возможно скорое перегорание лампы. При этом перед установкой следует проверить качество самого цоколя, так как его недостатки также могут привести к перегоранию.
Чтобы получить качественное освещение, используйте только проверенное, лицензированное оборудование и источники света. Лучше покупать продукцию известных производителей, которые давно работают на рынке осветительных приборов.
Предназначение
Металлогалогенные и галогеновые светильники применяются в основном в ситуации , когда имеется необходимость в сочетании следующих качеств:
- мощность;
- экономичность;
- компактность.
Свет от лампы
При этом данная продукция может использоваться для создания освещения, как в домашних условиях, так и на улице. Использование таких источников света позволяет создать освещение на открытых пространствах. Поэтому их часто используют для освещения:
- промышленных цехов;
- приусадебных участков;
- театров и музеев;
- просторных помещений в домах и квартирах.
При небольших мощностях такие лампочки используется для офисного или рекламного освещения. Кроме всего этого такие светильники можно встретить в оранжереях, теплицах и даже аквариумах.
Также данный тип лампочек активно используется в зеленом ландшафте для декорирования и подчеркивания определенных дизайнерских задумок. С таким освещением ваш приусадебный участок станет настоящим произведением искусства.
Как видим, металлогалогенные и галогенные лампы имеют сегодня достаточно широкое применение. Благодаря своим свойствам и неоспоримым преимуществам они используются в самых различных целях.
Как правильно изготовить светильник из бамбука
Почему стоит обратить внимание на беспроводной вариант светильников
Металлогалогенная лампа (МГЛ) относится к газоразрядным источникам света высокого давления. В процессе работы лампы, дуговой разряд происходит в парах ртути в инертной аргоновой среде, при этом спектр определяется специальными излучающими добавками - галогенидами некоторых металлов.
Галогениды, такие как йодиды скандия и натрия, помогают разряду существовать, и не реагируют с кварцевым стеклом колбы. Пока лампа холодная, галогениды сконденсированы в виде тонкой пленки на стенках разрядной трубки (горелки), но при повышении температуры - галогениды испаряются, перемешиваются с парами ртути в районе разряда, и разлагаются на ионы. В итоге, возбужденные ионизированные атомы .
Горелка изготавливается из кварцевого стекла или керамики, а внешняя защитная колба - из боросиликатного стекла (кроме защитной механической функции, колба отсекает из спектра ультрафиолет).
В ряде промышленных видов МГЛ внешняя колба отсутствует, в этом случае для изготовления основы применяют безозонное кварцевое стекло. Оно препятствует повышенному образованию озона и снижает риск возникновения в лампе резонанса ртути (185 нм).
Принцип действия металлогалогенной лампы в 1911 году описал и предложил американский инженер-электрик Чарлз Штейнмец. Пуск лампы осуществляется , которое в начале обеспечивает зажигание дуги, а затем поддерживает работу лампы.
Пусковым устройством может быть непосредственно дроссель или вспомогательный высоковольтный трансформатор. Затем, когда разряд зажегся, на электродах поддерживается номинальное напряжение, и лампа излучает видимый свет.
Сегодня лампы типа МГЛ выпускаются в широком диапазоне мощностей. Для наружного освещения применяют лампы на 70, 150, 250, 400, 1000, 2000 ватт, одноцокольные или двухцокольные, со штыревыми или софитными цоколями. Обозначаются они как SE или DE – одноцокольные (single-ended) и двухцокольные (double-ended).
Поскольку на плазму дуги действует сила тяжести, рабочее положение лампы должно быть строго определенным. Так, металлогалогенные лампы бывают горизонтальной ориентации, вертикальной ориентации и универсальные. Маркировки соответственно: BH, BUD, U – base horizontal, base up/down, и universal. Если лампу использовать не в надлежащем рабочем положении, то ее срок службы будет меньше, а рабочие характеристики окажутся хуже.
Согласно Американскому национальному институту стандартов ANSI, металлогалогенные лампы маркируются начиная с буквы «М», затем следует цифровой код с электрическими характеристиками лампы и с обозначением типа балласта. После цифр идут две буквы, свидетельствующие о размере и форме колбы и о ее покрытии. Далее каждый производитель по-своему указывает мощность лампы и цвет ее свечения. Европейская маркировка незначительно отличается от ANSI.
Колба металлогалогенной лампы обозначается буквами, указывающими на ее форму, и цифрами, свидетельствующими о максимальном диаметре колбы. Буквы BT (Bulbous Tubular) - бульбовидно-трубчатая, E или ED (Ellipsoidal) - эллипсоидальная, ET (Ellipsoidal Tubular) - эллипсоидно-трубчатая, PAR (Parabolic) - параболическая, R (Reflector) - рефлекторная, T (Tubular) - трубчатая.
Например лампа «Лисма ДРИ 250-7» имеет маркировку относительно колбы Е90 - эллипсоидальная форма, диаметр около 90 мм. Цоколь типа Е40, мощность 250 ватт. Как видите, обозначение здесь свое. Вообще, номенклатура металлогалогенных ламп очень широка.
Характеристики металлогалогенных ламп
Цвет свечения металлогалогенной лампы и цветовая температура, связаны главным образом с видом применяемого галогена. Соединения натрия дают желтый оттенок, таллия - зеленый, индия - голубой. Изначально металлогалогенные лампы применяли там, где требовался свет близкий к естественному, белый, без примеси синего.
Есть возможность получить от металлогаллогенных ламп чистый дневной свет с индексом цветопередачи выше 90. Принципиально достижима любая цветовая температура из диапазона от 2500 до 20000 К.
Специальные типы МГЛ применяются в парниках и теплицах для растений, в аквариумах для животных, где требуется особый спектр. При этом, выбирая лампу важно помнить, что характеристики цвета в реальности будут сначала отличаться от тех, что указаны в спецификации, поскольку указанные характеристики относятся к лампе, уже отработавшей 100 часов, то есть вначале они будут несколько отличаться.
Наибольшее расхождение по характеристикам наблюдается у металлогалогенных ламп с предварительным прогревом, в них различие по цветовой температуре доходит до 300 К. У ламп с импульсным стартом расхождение меньше - от 100 до 200 К.
Длительное отклонение питающего напряжения от номинального может привести к изменению цветности света и светового потока. Резкое колебание сетевого напряжения свыше +/-10% может привести к выключению ламп.
Если питание в сети скачет, цветовая температура тоже будет плавать - если напряжение меньше номинального, то свет будет холоднее, поскольку добавки ответственные за цвет не ионизируются в достаточном количестве.
Если же напряжение окажется больше номинала - цвет окажется теплее, однако длительное превышение напряжения грозит взрывом колбы из-за повышенного давления в ней. Лучше всего предусмотреть стабилизацию питающего напряжения.
Преимущества металлогалогенных ламп
Спектральные и электрические характеристики металлогалогенных ламп могут очень широко варьироваться, ассортимент рынка огромен. Качество света и высокая светоотдача объясняют широкое распространение МГЛ сегодня в различных осветительных установках и светосигнальных приборах.
Лампы компактны, мощны, эффективны в качестве источника света, и являются сегодня перспективной заменой традиционным дуговым ртутным люминесцентным лампам (ДРЛ) и натриевым лампам высокого давления (НЛВД), благодаря более мягкому и безопасному для человека спектру.
Световой поток ламп МГЛ до 4 раз выше чем у ламп накаливания, а светоотдача составляет в среднем 80-100 Лм/Вт. Цветовые температуры: 6400 К (холодный свет), 4200 К (естественное освещение) или 2700 К (теплый свет), - легко достижимы при цветопередаче порядка 90-95% - это очень хорошая цветопередача для лампы, КПД которой в 8 раз выше чем у лампы накаливания.
Мощность может варьироваться от 20 Вт до 3500 Вт у одного источника, причем бесперебойная работа не зависит от температуры окружающей среды и от ее перепадов, если лампа уже зажглась. Срок службы лампы МГЛ в среднем рассчитывается на 10000 часов непрерывной работы.
Лампы МГЛ применяются сегодня очень широко. Киносъемочное освещение, наружное освещение в архитектуре, декоративное освещение, сценическое и студийное освещение и т. д. Крайне популярны металлогалогенные лампы в промышленном освещении в цехах, в прожекторах на открытых пространствах железнодорожных станций, в карьерах, на стройплощадках, на спортивных объектах и т. д.
Освещение общественных и промышленных зданий, специальное освещение для растений и животных, в качестве источника ближнего ультрафиолета. Наконец, освещение улиц, подсветка ландшафтов и витрин, для создания световых эффектов в дизайне и в рекламе, в торговых центрах… - всюду заняли свое достойное место металлогалогенные лампы.
Недолговечные и малоэффективные лампы накаливания сегодня вытесняются современными аналогами с хорошей интенсивностью света и большим диапазоном мощности.
Такими представителями светотехники нового поколения являются метагалогенные лампы.
Благодаря продолжительному сроку службы и хорошей цветопередаче вкупе с малой теплоотдачей и большой интенсивностью света, металлогалогенные лампы нашли свое применение практически во всех сферах жизни человека от подсветки растений до освещения витрин и стадионов. Большую роль здесь сыграла и возможность выбора конструкции - трубчатые с кварцевыми или керамическими горелками, двухцокольные штыковые или резьбовые, подходящие для простого монтажа, одноцокольные с внутренней или наружной колбой (последние чаще всего используют фотографы из-за практически совершенного качества света), с алюминиевым отражателем и просто компактные - особенности той или иной модели зависят от нужной мощности и целей использования.
Включаются такие лампы с помощью специальной . За две минуты они достигают максимальной яркости излучения света, издавая негромкое жужжание. Однако на то, чтобы зажечь их повторно, уходит порядка пяти-десяти минут, так как им требуется полное остывание. Эта особенность ограничивает применение металлогалогенных ламп на некоторых производствах.
Как правило, металлогалогенные лампы нельзя использовать без закрытого светильника из-за их ультрафиолетового излучения. Однако существуют модели, имеющие встроенный УФ-фильтр, которые абсолютно безопасны для человека.
Очень долговечные, работающие до 15 000 часов, со стабильной яркостью в течение всего периода эксплуатации, металлогалогенные лампы позволят вам сократить расходы на электроэнергию, монтаж и техническое сопровождение любого объекта. Такие яркие и экономичные источники света нельзя купить в обычных магазинах, однако на нашем сайте www.сайт вы сможете подобрать вариант, который подойдет именно Вам.
Уже довольно длительное время лампы металлогалогенные (МГЛ) широко используются в разнообразной осветительной технике. Они компактны, экономичны, а мощность их может достигать 20 кВт. При этом осветительные приборы с МГЛ имеют отличную цветопередачу и даже могут светить различными цветами. Как устроена такая лампа и каковы ее основные характеристики? Статья ответит на эти вопросы, а заодно подскажет, как подключить металлогалогенный прибор своими силами.

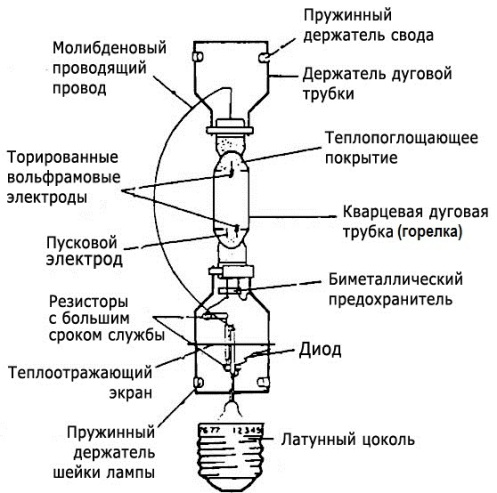

Конструкция МГЛ лампы
Металлогалогенная лампа относится к газоразрядным приборам. Она работает с использованием принципа ионизации паров ртути в смеси с галогенидами — соединениями галогенов с другими химическими элементами.
Конструктивно металлогалогенный осветительный прибор представляет собой колбу, выполненную из тугоплавкого кварцевого или керамического стекла со впаянными электродами. Колба заполняется инертными газами, в которые добавляется металлическая ртуть и галогениды тех или иных металлов. Именно они расширяют и выравнивают видимый спектр излучения прибора, а также позволяют изменить цветовую температуру и цвет свечения лампы.
Эта колба, исполняющая роль горелки, помещается в еще одну, внешнюю, заполненную инертным газом или вакуумированную. Ее задача – защита горелки от механических и температурных воздействий и поглощение ультрафиолета, который присутствует в спектре излучения ртути и при взаимодействии с окружающим воздухом образует ядовитый для человека озон. Дополнительно внешняя колба уменьшает теплопотери, существенно увеличивая КПД и ресурс работы прибора.
Конструкция металлогалогенной лампыМнение эксперта
Алексей Бартош
Задать вопрос экспертуСуществуют и одноколбовые лампы, но в этом случае для изготовления горелки применяют безозонное кварцевое стекло, отсекающее жесткое ультрафиолетовое излучение. Это, конечно, не относится к специальным металлогалогенным приборам, предназначенным именно для получения жесткого УФ излучения.
Одноколбовая металлогалогенная лампочка промышленного назначения мощностью 2 кВт
Для подключения к электросети прибор снабжается цоколем или цоколями следующих типов:
- E27, Е40 (цоколь Эдисона);
- RX7s (софитный двухцокольный вариант);
- G8.5, Е12 (штырьковые).
Приборы мощностью 2 кВт и выше вместо цоколей имеют гибкие выводы с клеммами под винт.
Металлогалогенные осветители с цоколями различных типов
Принцип работы
В холодном состоянии пары ртути и галогениды оседают на стенках горелки, и газовый промежуток внутри нее имеет высокое сопротивление. Поэтому для пуска лампы после подачи на электроды питающего напряжения необходимо на них же подать высоковольтный импульс. Для этого используется импульсное зажигающее устройство – ИЗУ.
Импульсное зажигающее устройство для металлогалогенных ламп
Благодаря ему в горелке появляется тлеющий разряд, который разогревает ртуть и галогениды. В результате последние испаряются. Давление в колбе увеличивается, а сопротивление газового промежутка уменьшается. Тлеющий разряд постепенно переходит в дуговой, заставляющий ионы ртути излучать видимый свет – лампа разгорается. Время выхода прибора на рабочий режим занимает в среднем 10-15 мин.
Одновременно в работу вступают галогены – они тоже начинают излучать в определенном спектре, выравнивая и дополняя спектр излучения ртути. В результате металлогалогенный источник может излучать свет не только различной цветовой температуры от теплого красноватого до холодного синего, но и разных оттенков: зеленого, красного, синего и пр. Все будет зависеть от состава и количества галогенидов. Это и является главной особенностью металлогалогенной лампы: ее цветопередача исключительно высока и может достигать 95.
Спектр излучения металлогалогенной лампочки намного ровнее и шире, чем спектры любых других газоразрядных источников света
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос экспертуПокупая металлогалогенный осветитель, обращай внимание не только на его мощность и цоколь, но и на цветовую температуру и, тем более, цвет. Иначе ты рискуешь подсветить объект оттенками синего или красного вместо задуманного освещения дневным светом, либо наоборот.
Для того, чтобы при разогреве лампы разряд в горелке не перешел в неуправляемый дуговой, ток через прибор ограничивается при помощи специальных балластов: электромагнитных (дроссель) или электронных. Первые называют ЭмПРА (электромагнитный пускорегулирующий аппарат), вторые — ЭПРА (электронный пускорегулирующий аппарат). Дроссели стоят намного дешевле электронных аналогов, зато вторые повышают КПД и надежность светильника, а, главное, исключают мерцание лампы с удвоенной частотой сети.
Электромагнитный и электронный пускорегулирующие автоматы для металлогалогенных лампочек
Типы и характеристики
К сожалению, единой маркировки металлогалогенных ламп в мире не существует, каждый производитель может промаркировать прибор на свое усмотрение. Тем не менее некоторые названия МГЛ устоялись, и среди них можно сориентироваться. В России металлогалогенные лампы принято маркировать буквами ДРИ(Ш) с последующим указанием мощности в ваттах, где:
- Д – дуговая;
- Р – ртутная;
- И – йодидная;
- Ш – шаровая форма горелки.
Лампа ДРИШ-450 – дуговая ртутная йодидная с горелкой шаровой формы мощностью 450 Вт
Рабочее напряжение на лампочках может не указываться. По умолчанию для приборов мощностью до 2 000 Вт оно составляет 220 В, для приборов 2 000 Вт и выше – 380 В.
Что касается зарубежных производителей, то у них самое распространенное обозначение металлогалогенных ламп – HMI (англ. metal halide lamp) или HM с последующим указанием мощности.
По остальным конструктивным характеристикам приняты следующие обозначения:
- SE — одноцокольная.
- DE – двухцокольная (софитная).
- BH – рабочее положение горизонтальное.
- BUD – рабочее положение вертикальное.
- U – рабочее положение любое.
- Т – колба цилиндрическая.
- Е – колба эллипсоидная.
- ЕТ – колба эллипсоидно-трубчатая.
- ВТ – колба бульбовидно-трубчатая.
- R – колба рефлекторная.
- P – колба параболическая.
Дополнительно на металлогалогенной лампе может стоять ее цветовая температура в Кельвинах.
Металлогалогенная лампа с цилиндрической колбой мощностью 400 Вт
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос экспертуМаркировка на самой лампе может быть неполной, поэтому при покупке внимательно изучи упаковку или сопроводительную документацию, если она есть. Особое внимание обрати на рабочее положение прибора: лампа с горизонтальным рабочим положением недолго проработает вертикально, и наоборот.
Сфера применения
Сферу применения светильников с МГЛ определили их три основных отличия от других источников света:
- Отличная цветопередача.
- Высокая светоотдача.
- Компактность.
Благодаря вышеперечисленным свойствам металлогалогенные осветители широко используются в кино- и фотосъемке, в сценическом освещении, подсветке и освещении массовых культурных мероприятий, включая открытые площадки.
Высокая мощность при небольших габаритах позволила использовать металлогалогенные источники света в поисковых прожекторах и осветителях заливного типа открытых объектов: вокзалов, аэропортов, стадионов. Можно встретить лампы этого типа в архитектурной подсветке и в системах освещения промышленных и общественных зданий, а также в фарах различных транспортных средств: от автомобилей до самолетов. В быту, к сожалению, металлогалогенные светильники не прижились из-за длительного разогрева и невозможности быстрого повторного пуска.
Примеры использования металлогалогенных осветителей
Есть и еще одна область применения металлогалогенных светильников. Подбирая состав и количество галогенидов, можно создать спектр, необходимый для жизнедеятельности различных растений. Именно такие лампы успешно используются в теплицах и в .
Использование металлогалогенных светильников для подсветки растений и освещения аквариумов
Преимущества и недостатки
Самым главным преимуществом металлогалогенной лампы является широкий и равномерный спектр излучения. Свет ее почти полностью соответствует солнечному, а цветопередача достигает 95%. не обеспечивает ни один существующий на сегодня источник искусственного света, включая светодиодные светильники.
Второе немаловажное преимущество – высокая энергоэффективность. Металлогалогенная лампа даже небольшой мощности способна создавать световой поток до 70 лм на ватт потребляемой мощности. А начиная с киловатта и выше, светоотдача прибора может достигать 95 лм/Вт. Это почти столько же, сколько и у светодиодных светильников реальной стоимости (диоды со светоотдачей 120 — 150 лм/Вт существуют, но их производство неоправданно дорого).
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос экспертуКроме всего прочего, стоит упомянуть и о цветовой температуре. Она, как и цвет свечения, при помощи тех или иных добавок галогенидов может варьироваться довольно широко.
Добавим в преимущества относительно невысокую стоимость (в десятки раз дешевле светодиодных источников той же мощности) и срок эксплуатации, который в зависимости от мощности колеблется в диапазоне 10 000 — 15 000 часов. Для сравнения: средний срок службы натриевых ламп составляет 10000-20000 ч, а светодиодов, чье время наработки на отказ считается фантастическим, – 15000–30000 ч.
У металлогалогенных источников света есть следующие недостатки:
- Высокая рабочая температура . Как и любой другой дуговой источник света, металлогалогенный сильно нагревается. Температура горелки может достигать 1200, а внешней колбы (если она предусмотрена конструкцией) – 300 градусов Цельсия. Это, конечно, требует принятия специальных мер безопасности.
- Большое время выхода на рабочий режим . После включения необходимо 10-15 минут для того, чтобы прибор вышел на рабочий режим – разгорелся. Кроме того, после выключения лампа не запустится, пока не остынет. Этот недостаток является сдерживающим для использования металлогалогенных ламп в быту, где ждать 10-30 минут, пока лампа начнет светить, довольно сложно.
- Содержит ядовитые вещества. Горелка металлогалогенной лампы наполнена металлической ртутью, поэтому ее нельзя взять и выбросить в мусорное ведро. МГЛ нужно утилизировать на специальных пунктах.
- Необходимость в дополнительном оборудовании. Для того чтобы запустить металлогалогенную лампу, необходим балласт и ИЗУ, которые по размерам нередко больше самой лампы и, естественно, стоят немалых денег.
Схема подключения
Как я уже говорил выше, для пуска металлогалогенной лампы необходимо импульсное зажигающее устройство, а для ограничения тока через нее требуется ПРА (балласт). Первое включается параллельно лампе, второй — последовательно с ней.
Схема включения металлогалогенных ламп с двух- и трехвыводным ИЗУ
Обычно подобная схема наносится прямо на корпус балласта и ИЗУ, поэтому собрать металлогалогенный светильник своими руками не составляет никакого труда. Для этого достаточно обычной отвертки и указателя напряжения для определения нуля и фазы в сети.
Единственное, необходимо учитывать, что лампа и балласт греются довольно сильно: первая до 300, второй до 100-120 градусов. Поэтому, конструируя светильник, необходимо предусмотреть вентиляцию оборудования (обычно достаточно просто вентиляционных отверстий), а сам фонарь размещать вдали от легковоспламеняющихся предметов.
Особенности эксплуатации
При использовании электромагнитного балласта (дросселя) для уменьшения реактивных потерь и некоторого повышения КПД параллельно светильнику желательна установка компенсационного конденсатора, обозначенного на схеме штрихпунктиром. Рабочее напряжение его должно быть не ниже 400 В (для ламп на 380 В – 600 В), а сам он должен быть бумажным неполярным. Емкость конденсатора выбирается исходя из мощности лампы. Для ДРИ-250, к примеру, хватит 35 мкФ, для ДРИ-400 емкость можно увеличить до 45 мкФ.
Для качественной и долговременной работы светильника мощность балласта должна соответствовать мощности лампы. ИЗУ выбирается такой, чтобы мощность лампы укладывалась в диапазон, указанный на его корпусе.
И еще один совет. Устанавливай лампу ДРИ только в хлопчатобумажных перчатках или при помощи чистой тканевой салфетки. Дело в том, что внешняя колба прибора нагревается до 300 градусов, а если прибор одноколбовый, то и до 1200. «Пальчики», которые ты оставишь на колбе, сгорят и образуют слой нагара, плохо проводящий тепло. В результате произойдет локальный перегрев, и стекло просто лопнет. Если же ты или кто-то другой уже «захватали» лампочку, протри ее салфеткой, смоченной спиртом.
Эту лампу можно выбросить из-за трещины, появившейся в результате локального перегрева грязного стекла
Вот мы и разобрались с металлогалогенными лампами. Если ты дочитал статью до конца, то теперь знаешь, как она работает, как включается и чем отличается от других газоразрядных источников света.
