(СО) будущего дома. С экранов телевизора и рекламных билбордов на него «выливается» огромный объем информации, о новых способах обогрева, которые являются всего лишь маркетинговыми ходами продавцов. В этой публикации будут описаны рабочие схемы систем отопления в частном доме, их плюсы и минусы, рассмотрены вопросы выбора для загородного дома.
Разновидности и способы
Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:
- Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
- Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
- Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.
И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД. Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования.
Варианты монтажа
Сегодня, специалисты различают две технологии создания СО:
- Схема в частном доме предполагает подсоединение всех батарей (входом и выходом) к одной трубе, которая одновременно является и подающей и обратной.
Данная методика применяется еще с начала прошлого века. Некоторые специалисты считают, что такая технология получила популярность после Великой Отечественной войны, как альтернатива при нехватке материалов. Хоть многие специалисты пророчили отказ от нее еще в 70-х годах XX столетия, она успешно применяется и в наши дни.
- При в частном доме вода поступает в батареи по одной трубе, а возвращается в котлоагрегат по другой.
Такая технология считается наиболее современной, благодаря которой удается значительно повысить эффективность работы СО, но требующей более сложного монтажа и гидродинамических расчетов. Несмотря на это, сегодня практически все многоквартирные дома, офисные и общественные здания оснащаются СО, выполненной по данной технологии.
Выбор или частного дома зависит от множества факторов: площади и архитектуры помещений, этажности здания, оборудования, задействованного в СО.
Однотрубная

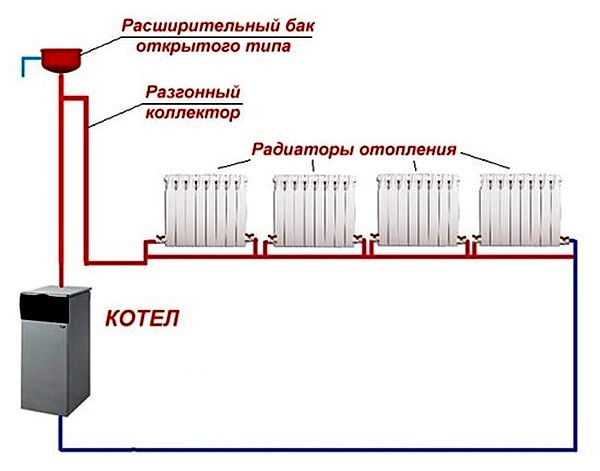

Данная схема водяного обогрева представляет собой замкнутый контур, включающий в себя котлоагрегат, магистральный трубопровод, приборы теплообмена (радиаторы, регистры), расширительный бак. В гравитационных СО циркуляция теплоносителя происходит благодаря разной плотности нагретой и охлажденной воды.
Принцип работы обогрева с естественным движением воды в контуре следующий: Нагретый в котле теплоноситель поднимается по стояку, в верхней части которого установлен расширительный бак. После этого, вода попадает в разгонный , благодаря которому создается необходимое для циркуляции давление.
Данная разводка СО не предназначена для многоэтажных строений и одноэтажных домов большой площади.
Совет: Независимо от наличия и высоты разгонного коллектора, для хорошей циркуляции теплоносителя рекомендуется создания уклона магистрального трубопровода 5°; на подающей ветке к радиаторам; на обратке – в сторону котлоагрегата.
При механической циркуляции воды, в разгонном коллекторе нет необходимости, его функцию выполняет циркуляционный насос. Он монтируется на обратке контура, непосредственно возле котельной установки.
На рисунке представлен вариант однотрубной СО с горизонтальной разводкой и принудительной циркуляцией . Данная схема успешно применяется для одноэтажных построек, с количеством радиаторов 5-7 шт.
Достаточно популярна вертикальная однотрубная СО с верхней разводкой, предназначенная для построек с несколькими этажами. Может иметь следующие реализации:
Чтобы ответить на вопрос, какая система отопления эффективнее однотрубная или двухтрубная, необходимо их детальное изучение.
Двухтрубное исполнение
Основной конструктивной особенностью обогрева частного дома с таким способом исполнения является то, что каждый из радиаторов подключается к разному трубопроводу: подачи и обратки. Именно это, по словам многих «профессионалов», значительно увеличивает стоимость отопительной системы. На самом деле такая конструкция позволяет сэкономить на количестве фасонных изделий и на диаметре магистральных трубопроводов.
Существует несколько схем реализации двухтрубного обогрева:
- Горизонтальная.
- Вертикальная, с верхней разводкой.
- Вертикальная, с нижним подводом теплоносителя.
В свою очередь, горизонтальное двухтрубное исполнение может иметь три реализации:
А. Тупиковая или встречная.
В. Попутная.
С. С лучевым распределением или коллекторная.
На рисунке А видно отличие однотрубной системы отопления от двухтрубной, несмотря на похожую горизонтальную реализацию.
Конструктивно, простейший горизонтальный двухтрубный контур выглядит так: От теплогенератора отходит труба подачи теплоносителя, которая входит в каждый радиатор. Остывший теплоноситель из батарей отводится по второй трубе – обратке, которая и возвращает его в котлоагрегат.
Циркуляцию воды обеспечивает циркуляционный ; расширительный бак компенсирует расширение теплоносителя при его нагревании; предохранительный клапан обеспечивает защиту от высокого давления в контуре; запорная арматура на радиаторах служит для демонтажа последних; воздухоотводчик необходим в верхней точке контура для предотвращения завоздушивания системы.
Горизонтальные типы СО актуальны для одноэтажных построек. Каждая из них имеет свои достоинства и недостатки:
- Тупиковая разводка имеет небольшой расход дорогостоящей трубы. Недостатком является большая протяженность контура.
- В попутной легко реализуема регулировка работы СО. Недостатком является большой расход материала.
- В коллекторной разводке каждый отопительный прибор подключен к котлу своей парой труб, подачей и обраткой, благодаря чему обеспечивается простота регулировки нагрева конкретного радиатора. Недостатком является большой расход труб и достаточно сложный их монтаж.

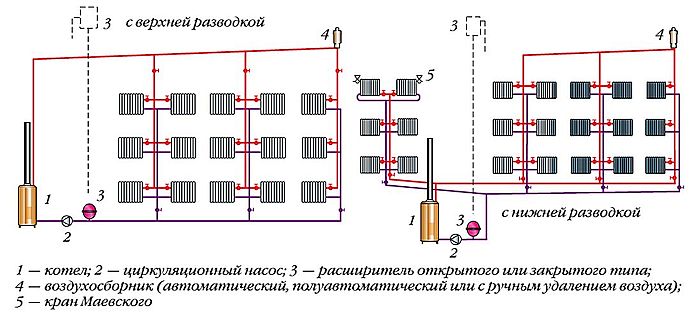

Вертикальные двухтрубные СО с нижней и верхней разводкой прекрасно себя показали в двух – трехэтажных частных домах. При верхней разводке, теплоноситель по трубопроводу подачи поднимается в наиболее высокую точку контура, после чего распределяется по обратным стоякам, проходит через все радиаторы и возвращается в котельную установку. Основным достоинством верхней разводки является создание более высокого давления в контуре.
При вертикальной нижней разводке подача теплоносителя осуществляется из магистрали, расположенной под полом нижнего этажа или в подвале дома. Далее, теплоноситель перемещается по вертикальным стоякам и установленным на них радиаторам. Поднимаясь в верхнюю точку, остывшая вода в батареях по обратному стояку поступает в котлоагрегат. Преимуществом такого подхода является более высокая температура теплоносителя, поступающего в радиаторы. Недостатком – возможное завоздушивание контура.
Выбор лучшей схемы для частного дома
Теперь, когда есть общие представления о видах обогрева и вариантах подключения контура, осталось решить, что выбрать, однотрубную или двухтрубную систему отопления?
Существует мнение, что первые экономичнее, проще в монтаже и ремонте и требуют для реализации меньшего количества материалов. На самом деле эти достоинства достаточно спорны. Например, при работе такой СО в конечные на ветке батареи поступает теплоноситель уже остывший в предыдущих. Для поддержания необходимой температуры воздуха в помещениях, находящихся в конце контура, необходимо наращивать число секций, а это дополнительные затраты. И все это на фоне полной невозможности автоматизации, которая будет отвечать за поддержание температурного баланса, необходимого для комфортного проживания.
В двухтрубной, температура теплоносителя, который подводится к батареям одинакова, поэтому нет нужды наращивать число секций дальних радиаторов в контуре. Разделение веток подачи и обратки дает возможность автоматизации, посредством использования термостатических вентилей.
Важно! На самом деле и однотрубная и двухтрубная разводка имеет право на существование. Следует понимать, что выбор за застройщиком, но сделать правильный выбор схемы отопительной системы частного дома поможет только опытный специалист.
Постепенное удорожание комплектующих и низкое качество работ, выполняемых монтажными бригадами, заставляет домовладельцев лично обустраивать обогрев загородных коттеджей. Но энтузиазм лучше подкрепить базовыми знаниями, иначе придется устранять ошибки, снова тратить деньги. Предлагаем рассмотреть каждый этап организации отопления частного дома - от проектирования и выбора оптимальной схемы до монтажа оборудования своими руками.
Варианты обогрева жилого дома
Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.
Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареямПримечание. Водяное отопление используется в 99% многоквартирных домов и административных зданий. Практикуется 2 способа подачи теплоносителя – из централизованной городской сети либо от индивидуальной котельной, обслуживающей конкретное сооружение.
Теперь перечислим альтернативные варианты обогрева:
- Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
- Чисто электрической - конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.
- Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
- Комбинированный - печь на дровах + электрообогреватели любого типа.
Схема обогрева ванной комнаты электрическими теплыми полами
- для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2-3 котла;
- при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
- возможность организовать горячее водоснабжение (ГВС) - установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
- к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
- при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
- система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.
Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.
Строительство кирпичной печи – мероприятие дорогостоящее и трудоемкое. Доступная по цене железная буржуйка обогреет 2-3 смежных комнаты, потому сгодится лишь для дачи или бытовки.
Устройство в загородном коттедже полноценного воздушного обогрева обойдется еще дороже возведения печки. Надо приобрести вентиляционный агрегат с рекуператором, играющий роль нагнетателя, очистителя и нагревателя воздуха. Затем организовать приток и вытяжку - провести воздуховоды во все помещения. О подводных камнях воздушного отопления расскажет эксперт на видео:
Выбираем энергоноситель
Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.
Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):
- эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
- удобство при эксплуатации;
- как часто придется обслуживать агрегаты, расценки на вызов мастера;
- требования к складированию.

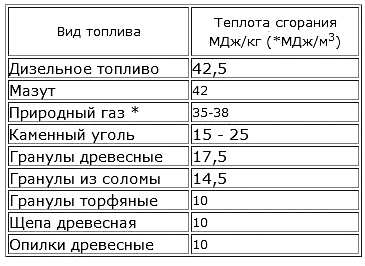

Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.
Примечание. Результаты расчетов и цены даны по состоянию на 15.02.2018. Со временем данные теряют актуальность, но разница в стоимости 1 кВт сохраняется.
По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:
- Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
- Сжигать уголь и дрова - самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
- Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
- Проверенный вариант – совмещение 2-3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.
Важно! В закрытой системе, работающей под давлением, всегда присутствует группа безопасности – манометр, автоматический воздухоотводчик и предохранительный клапан. Точка монтажа – труба подачи на выходе из котла. Чтобы грязь и песок не попадали внутрь теплообменника, на обратке перед отопителем ставится фильтр - грязевик.
Устройство отопления начинается с установки батарей в заранее подготовленных местах под окнами или на угловых наружных стенах. Приборы подвешиваются на специальные крюки, прикрепляемые к самой конструкции либо гипсокартонной отделке. Неиспользуемый нижний выход радиатора закрывается пробкой, сверху вкручивается кран Маевского.
Трубопроводная сеть монтируется согласно технологии сборки тех или иных пластиковых труб. Чтобы уберечь вас от ошибок, дадим несколько общих рекомендаций:
Монтажная хитрость. Не заливайте стяжку ТП, пока не заполните контуры водой и не прогреете систему. Цель – повысить давление в пластиковых трубах и заставить их удлиниться, то есть, ввести в рабочий режим. Тогда материал не прогнется под весом монолита и не всплывет, если раствор получится жидким.
В заключение о теплоносителе и запуске системы
Когда загородный дом посещается и топится периодически, заполнять систему водой нельзя – замерзнет и порвет трубы с радиаторами. В подобных случаях применяется незамерзающий теплоноситель – . Особенности жидкости – повышенная текучесть и меньшая теплоемкость (разница с водой – 15%). Вывод: стыки труб нужно монтировать качественно плюс наращивать мощность батарей.
При закачке теплоносителя и запуске отопления важно по максимуму выпустить воздух из системы. В процессе заполнения нужно открывать ручные краны Маевского на всех радиаторах, пока из технологического отверстия не побежит вода. Петли ТП заполняются поочередно, воздух уходит через автоматический клапан на коллекторе.
Основное преимущество частного домостроения в том, что здесь может быть достигнута полная независимость от всеобщих коммунальных благ. При этом они всё-таки должны быть, но гораздо качественнее, чем те, что могут предложить коммунальные службы. Самое, наверное, главное, что в своем доме отопительный сезон может начаться тогда, когда пожелает домовладелец и, соответственно, закончиться тогда, когда ему же этого захочется. Важно, конечно, и то, как он будет проходить.
Отопительная система не может быть куплена в магазине и установлена дома. Точнее, конечно, все её составляющие в магазине или на рынке, как раз и продаются, но покупать их одним комплектом не получится. Чтобы, сделать отопительную систему частого дома своими руками для начала нужно знать:
- Чем дом будет отапливаться.
- Какой целесообразно использовать энергоноситель в системе.
Проектирование системы отопления — один из важнейших в коммуникациях частного дома
После этого, нужно будет провести массу расчётов для определения количества радиаторов отопления, а также труб. Все это должно соответствовать друг другу по многим параметрам.
В общем, для начала нужно определиться с тем, какой котел может дом отапливать.
Виды отопительных котлов
В частном доме хочется, чтобы было тепло, но и хочется, чтобы достигалось оно с минимальным участием человека. Поэтому отопительный котёл должен приобретаться исходя из того, какой вид топлива проще всего обеспечить для его бесперебойной работы.
Итак, котлы могут быть:
- газовые,
- электрические,
- угольные,
- комбинированные.
Это важно! Все современные котлы в большей или меньшей степени экономичны, работают без большого шума, имеют относительно небольшие размеры и просты в обслуживании. Но для них всех, даже если речь идет об угольном котле, нужно электричество для запуска.
Котёл газовый
Как монтируется однотрубная система
Для монтажа системы таким способом труб нужно меньше. Система может быть только с верхней разводкой. Подойдет она в небольших частных домах с чердаками. Радиаторы отопления . Поэтому каждый следующий будет чуть холоднее.
В системе должны быть:
- котёл,
- расширительный бак,
- батареи,
- фильтры очистки воды,
- возможно насос.
Это важно! Выставлять температуру в помещении с такой системой отопления очень сложно. Одна выключенная батарея приведет к остановке всей системы.
Воздушное отопление
Этот способ обогрева дома сейчас довольно популярен. Воздушное отопление предполагает наличие в каждом помещении калориферов или специальных вентканалов, через которые и будет поступать горячий воздух. И первые, и второе могут располагаться в стенах или на потолке.
Различают три вида воздушного отопления:
- Местное.
- Центральное.
- Завесы из воздуха.
Отопление местное
Такой способ обогрева трудно назвать полноценным отоплением, но и он имеет место быть качественным. Для этого нужно в каждой комнате установить тепловентиляторы или тепловые пушки и радоваться теплу. Обогреватели будут нагревать воздух, пересушивая его. Тепло будет только в отдельном помещении и при условии, что закрыты двери.
Тепловой вентилятор - он может быть установлен в комнате, но можно его вмонтировать в стену, как часть центрального воздушного отопления.
Центральное отопление
Системы, где горячий воздух подаётся централизовано, могут быть с:
- прямоточной рециркуляцией,
- полной,
- частичной рециркуляцией.
Обычно вентиляционные каналы располагают над навесным потолком, оставляя в нём отверстия, через которые в комнаты и будет поступать горячий воздух.
Всё это можно выполнить и в стенах, если, конечно, позволяет пространство забрать определённую его часть для того, чтобы спрятать трубы.
Воздушные завесы
Устройства, напоминающие кондиционеры, подвешивают над входными дверями или устанавливается рядом с ними. Из завес выходит мощная струя теплого воздуха, которая блокирует холодный воздух, проникающий в помещение при открывании двери. В частном доме такую завесу можно установить только при входе в него и то, если двери постоянно открываются.
Воздушное отопление смонтировать дороже водяного. Нагревать воздух может любой котёл (чаще электрический или газовый).
Преимущества воздушной системы отопления:
- Циркуляция теплого воздуха осуществляется после его фильтрации.
- В доме постоянный приток свежего воздуха, так как его для обогрева система берет с улицы.
- Возможность установки в системе капельного увлажнителя воздуха.
Недостатки:
- Невозможность смонтировать систему в построенном доме.
- Дороговизна монтажа.
Это очень важный вопрос. При ошибке выбора системы теплоснабжения в комнатах будет холодно , или расходы на отопление окажутся совершенно неподъёмными .
Схемы подключения отопления частного дома своими руками
Существует несколько типов отопительных систем частного дома, которые можно сделать своими руками.
Однотрубные системы
Ключевой элемент — котёл. В нём теплоноситель нагревается, проходит по системе обогрева и возвращается назад в котёл, где вода снова нагревается.
В качестве трубы забора холодной воды служит вторая часть системы. Вся система носит кольцевой замкнутый характер непрерывного цикла.
Однотрубные системы бывают:
- Закрытые — не сообщается с окружающим воздухом, а при избыточном давлении внутри лишний воздух убирается вручную. Объём жидкости в системе постоянен.
- Открытые — имеют негерметичную расширительную ёмкость, в которую вытесняется лишний воздух. Проходящие по дому трубы располагают выше отопительных приборов (для вытеснения воздуха в ёмкость).
Из котла водонагревания выходит одна труба и, последовательно оббегая все радиаторы, возвращается назад.
- низкая себестоимость;
- поток воды направляется по своему желанию;
- простота монтажа;
- систему можно монтировать под стену или под пол;
- использование любого котла (твердотопливного, газового, электрический);
- к разводной трубе подключаются все элементы системы.
- Высокая затратность.
- Температура воды понижается от одной батареи к другой , и если подключено много радиаторов, то последний уже холодный. Чтобы обогреть все помещения, надо сильно увеличить температуру нагрева, что влечёт дополнительные расходы.
- Прогон теплоносителя требует высокого давления , для чего дополнительно врезают насос.
- Высокое давление в системе приводит к износу (возникает большое количество протечек).
- Система, которая долгое время не эксплуатировалась, тяжело запускается.
- Без монтажа должного уклона в цепи могут возникать пробки из воздуха , что затрудняет теплоотдачу.
- Нельзя осуществить ремонт отдельного звена без отключения всей системы.
Горизонтальная
Принцип функционирования заключается в циркуляции по замкнутому горизонтальному контуру теплоносителя, который входит и выходит из одного котла.
Фото 1. Горизонтальная однотрубная система отопления с основной трубой, от которой идут разводки к батареям.
Из нагревательного котла по горизонтали (на пол или под пол) укладывается основная труба, от которой делаются отводки к радиаторам. Если дом двухэтажный, то на первом этаже в магистральную трубу врезается стояк для подачи воды на второй этаж.
Внимание! Основную трубу прокладывают под небольшим уклоном (при естественной циркуляции теплоносителя), тогда как батареи должны быть установлены на одном уровне.
Если конструкция монтируется в пол, то трубы утепляют, чтобы не было лишней теплоотдачи.
- простота монтажа;
- дешевизна;
- если система оборудована байпасами, то разница в температуре небольшая;
- демонтаж одной батареи не требует отключения всей системы;
- циркуляция теплоносителя будет достаточно быстрой.
- регулировка температуры на отдельных радиаторах невозможна;
- при ремонте одного звена надо останавливать всю систему;
- разница в температуре между первым и последним радиатором очень большая.
Подключение может быть:
- Проточным (сильная потеря тепла, не рекомендуется для малых помещений).
- С байпасами (диаметр байпаса должен быть меньше, чем у основной трубы. Часть воды идёт к радиатору, остальная двигается дальше по системе).
- Нижним (возможно при принудительном прогоне жидкости).
- Диагональным (лучше для теплоотдачи).
Важно! Если система монтируется для двухэтажного дома , то в состав оборудования обязательно должен входить насос для принудительного прогона жидкости.
Вам также будет интересно:
Вертикальная
Все батареи параллельно подсоединяются к вертикальным стоякам. Эту систему целесообразно прокладывать в домах большей этажности, нежели два. Нагретый теплоноситель идёт сверху вниз.
Подводящая нагретый теплоноситель из котла идёт в бак наверх и оттуда по проводящей магистрали расходится по радиаторам. Остывшая жидкость возвращается в котёл.
- простота монтажа;
- равномерность теплораспределения;
- при ремонте одного этажа, другой отключать необязательно;
- хороший естественный ток.
- большой расход труб;
- обогрев больших комнат затруднён.
Нюансы монтажа:
- Наличие расширительного бака здесь — обязательно. Устанавливают на пиковой точке (чердаке).
- На этаже желательно установить один кран Маевского.
- Магистральная труба укладывается с небольшим уклоном.
К котлу можно крепить только металлические трубы.
Проект схемы «Ленинградка»
Нагретый теплоноситель выходит из котла нагревания, последовательно проходит все подключённые приборы отопления и возвращается назад.
«Ленинградка» может быть:
- вертикальной;
- горизонтальной;
- с верхней или нижней разводкой.
Магистральная труба прокладывается вдоль внешних стен здания , опоясывая его по периметру. Все приборы отопления, включая тёплые полы, подключаются к этой трубе. В систему допускается врезка современных элементов (насоса, терморегулирующих клапанов, байпасов и др.).
Фото 2. Схема отопительной системы «Ленинградка» с циркуляционным насосом, четырьмя радиаторами и расширительным баком.
- возможность подключения нескольких отопительных котлов;
- невысокая стоимость;
- небольшой расход труб.
- использование труб большого диаметра , чтобы вся система работала эффективно;
- в системе часто образуются воздушные пробки;
- к системе можно подключить тёплые полы или полотенцесушитель, но мощности на полноценную работу не хватит.
При сборке системы надо учитывать следующие моменты:
- Если прокладка основной трубы происходит ниже уровня пола, то дополнительно надо использовать теплоизоляцию, чтобы избежать перегревания пола.
- Главная труба протягивается с небольшим уклоном.
- Расширительный бак должен устанавливаться недалеко от котла.
- Насос можно устанавливать только после расширительного бака по ходу движения теплоносителя.
- Монтаж отопления производится до начала любых отделочных работ.
- Радиаторы располагаются только на одном уровне.
Важно! Из-за излишнего завоздушивания цепи, использование кранов Маевского обязательно.
При монтаже надо избегать резких перепадов высоты, т. к. в этом случае пробки гарантированы.
Двухтрубная с нижней разводкой
Основное отличие этой системы от однотрубной заключается в количестве труб: горячая вода подаётся по одной, а холодная отводится по другой.
Обе трубы (и подающая, и забирающая) располагаются внизу под батареями. Труба с горячим теплоносителем прокладывается над трубой с обраткой. Жидкость по системе движется снизу вверх.
Существует два способа подключения батарей:
- лучевой — каждый радиатор подключается к магистральной трубе отдельными отводками;
- последовательный.
Система может быть смонтирована с:
- попутным контуром (жидкость в обеих трубах движется в одном направлении);
- тупиковым (теплоноситель движется в разных направлениях);
- одним;
- несколькими.
- автономность поэтажного отопления;
- возможность эксплуатации до прекращения строительства дома;
- низкие теплопотери из-за особенностей укладки;
- центральный блок можно размещать в подвале.
- завоздушенность системы — спуск воздуха надо проводить ежедневно;
- при монтаже воздушной линии система становится излишне громоздкой;
- большой расход материалов (особенно на лучевое подключение);
- регулировка должна проводиться до наступления холодов;
- пониженное давление в подводящем теплоносителе.
При прокладке цепи надо учитывать следующие моменты:
- Радиаторы дополнительно оборудуются кранами Маевского для удаления воздуха из системы (можно установить воздухоотводчики).
- Если система монтируется в многоэтажном доме, то прокладывают воздушную линию , по которой избыток воздуха выводится в расширительный бак.
- Если магистральная труба при монтаже оказалась около входной двери, то её можно разделить на 2 колена.
Двухтрубная с верхней разводкой
Эта система хороша в домах, где несколько этажей. Нагретый теплоноситель под давлением идёт снизу вверх в бак, а оттуда — по подводящей трубе к радиаторам. Система с верхней подводкой всегда вертикальна, радиаторы отопления монтируются параллельно к вертикальным стоякам.
Подводящая труба проходит по чердаку или тех. этажу, а труба с обраткой — в подвале или ниже уровня пола на первом этаже.
Фото 3. Схема двухтрубной системы отопления с верхней разводкой подходит для частных домов, где есть два и более этажей.
- простота монтажа;
- низкая теплопотеря;
- не возникает завоздушенность;
- отличная естественная циркуляция.
- установить большое количество радиаторов не получится;
- большой расход комплектующих;
- не обогревает большую площадь.
Цепь монтируется с учётом трёх моментов:
- обязательная установка расширительного бака в верхней точке подающей трубы;
- если ток теплоносителя естественный, то при прокладке обеих труб учитывается небольшой уклон;
- подающая труба идёт к батареям через расширительный бак.
Лучевая система с коллекторами
К нагревающему котлу подключён коллектор — единый тепловой узел , от которого к каждому радиатору помещения идёт своя отводка. Коллектор бывает:
- простым;
- усовершенствованным (с терморегулирующей автоматикой).
Этот вариант подходит для двухэтажного дома. От коллектора отходит от двух до двенадцати узлов — в зависимости от количества радиаторов в доме. При необходимости количество отводок увеличивается.
К коллекторной «гребёнке» можно подключить насос — для принудительной циркуляции жидкости. А саму конструкцию спрятать в шкаф, чтобы не портить эстетику дома.
- долговечность;
- удобство при ремонте (не надо отключать всю цепь);
- регулировка температуры;
- равномерность температуры во всех помещениях.
- стоимость.
Справка! Чтобы хоть как-то уменьшить расходы на трубы, коллекторный шкаф лучше устанавливать в центральной части дома.
Нюансы монтажа:
- Обычно в этой системе используются металлопластиковые трубы. При монтаже в пол, рекомендуется каждую трубу заворачивать в изоляцию — чтобы при расширении не травмировать о бетон.
- Рекомендуемый диаметр — 16 мм.
- Нельзя проводить трубы через дверные проёмы — иначе при сверлении трубы можно повредить.
- При прокладке сквозь стены рекомендуется прокладка в патронах.
Вам также будет интересно:
С принудительной циркуляцией
Встроенный насос обеспечивает быструю циркуляцию жидкости в системе, из-за чего уменьшается теплопотеря по пути прогона.
Повышенная скорость предотвращает перемешивание горячей и холодной воды — температура во всех помещениях ровная.
Регулируя скорость прогона теплоносителя, контролируется температура в помещении.
По проекту в систему с принудительной циркуляцией встроен насос для разгона теплоносителя.
- комфортная эксплуатация;
- возможность выбора монтируемой схемы (коллекторная, одно-, двухтрубная);
- регулировка отопления;
- увеличение срока службы узлов;
- установка труб меньшего сечения.
- насосная система увеличивает первоначальные расходы на монтаж;
- шум от работающего насоса;
- дополнительные расходы на электричество.
Нюансы монтажа:
Место монтажа насосной группы зависит от способа разводки труб. Благодаря искусственному давлению внутри системы, уклон не монтируют.
С естественной циркуляцией
Жидкость в системе, нагреваясь, поднимается вверх и уходит в радиаторы, где теплоноситель остывает. Холодная жидкость опускается вниз. Давление зависит от разности температур. Цикл замкнутый.
- Котёл устанавливается ниже уровня радиаторов.
- Трубы отводки по диаметру меньше, чем магистральная труба.
- Правильным будет диагональное подключение , в котором горячая вода заходит в радиатор сверху.
- Для улучшения циркуляции жидкости предусматривается небольшой уклон.
Установить расширительный бак: при избытке давления часть жидкости будет стекать в него, при падении — возвращаться назад в систему.
- низкая себестоимость;
- возможность монтажа одно- или двухтрубной системы на выбор;
- лёгкий ремонт;
- не загромождает пространство;
- надёжность;
- долгий срок эксплуатации.
Есть только в однотрубных системах естественной циркуляции:
- Неравномерность распределения тепла: в комнатах, расположенных ближе к котлу, жарко, в удалённых — холодно.
- Дополнительные расходы: для повышения температуры в прохладных комнатах наращиваются батареи или ставятся мощные радиаторы.
- Увеличенное потребление топлива (по сравнению с насосным типом).
Нюансы монтажа:
- В цепь встраивается защита от перегрева, для предотвращения завоздушивания.
- На каждом радиаторе устанавливается байпас, терморегулятор и кран Маевского.
В цепях с естественной циркуляцией используется только вода (из-за плотности, антифриз непригоден).
Полезное видео
Посмотрите видеообзор двухтрубной отопительной системы, варианты подключения, плюсы и минусы.
Читателей .
Ура! Вы возвели стены будущего дома, обустроили кровлю и задумались. Отопление частного дома своими руками – возможно ли? Какова будет схема отопления? Хотя, скорее всего, вы изучаете вопрос заранее. Поэтому давайте решим сейчас, какое отопление будет в доме.
Почти наверняка способ отопления выбран, но давайте потратим пару минут на рассмотрения альтернативы, а вдруг?..
Виды отопления.
Гео- и гелиотермальное отопления.
Отопление дома с помощью тепла земли и энергии солнца. Эти способы в подавляющем большинстве случаев неприменимы, окупаться будут долго, поэтому не будем останавливаться на них.
Паровое отопление.
Вода с помощью котла нагревается до превращения в пар, который по магистральным трубам подается в радиаторы. Там он отдает тепло, и возвращаясь в жидкое состояние, попадает опять в котел. Эта система используется на предприятиях. Для частного дома – неприемлема ввиду громоздкости. Да и о безопасности не стоит забывать. Паровой котел – штука не совсем надежная, а температура пара 115°С.
Воздушное, инфракрасное отопление.
Источник тепла, например, инфракрасный излучатель, нагревает воздух, который напрямую или по воздуховодам направляется в помещения. Питанием для источников тепла служит природный газ. Для улучшения циркуляции воздуха применяются вентиляторы. Применяется для обогрева цехов на предприятиях, для жилого дома не подходит. Сухой воздух не создаст комфорта в доме. Да и стоит подобная система недешево.
Теперь уже ближе к реалиям жизни.
Электрическое отопление.
Для создания отопления используются конвекторы, «теплые полы», электрические инфракрасные нагреватели и их комбинации.
Конвекторы
– это те же радиаторы, только нагреваемые с помощью электричества. Конвектор имеет металлический корпус, температура поверхности не свыше 60°С. На корпусе размещаются решетки, направляющие потоки воздуха вниз и в стороны. Конвекторы защищены ы от перегрева и скачков напряжения.
Создание схемы отопления с помощью конвекторов дешевле водяного отопления, ведь нет ни котла, ни магистральных сетей. Кроме того, есть перемещаемые конвекторы, это позволяет изменять схему отопления.
Простейший расчет необходимого количества приборов ведется от площади дома, на 1 квадратный метр помещения требуется 100 Вт тепловой мощности. Например, площадь дома 200 кв. м. Значит, требуется тепловая мощность 100 Вт х 200 = 20 000 Вт. Вы выбрали себе конвектор мощностью 2000 Вт. Количество изделий 20 000/2000 = 10 штук.
Теплые полы
– нагревают помещения снизу вверх. Тепло идет в нужном направлении и равномерно по всей площади. Для устройства теплого пола внутри стяжки создается система нагревательных элементов, чаще всего электрических. Электрический элемент – трубка или проводящая пленка. Ради справедливости скажем, что теплые полы могут быть водяные.
Совет. Не стоит монтировать водяные теплые полы в многоэтажном доме. В случае протечки, хлопот не оберешься, вскрывать их это проблема, плюс ремонт затопленным соседям снизу.
Инфракрасные потолочные нагреватели . Новое интересное техническое решение обогрева помещений. Тепло от нагревателя, расположенного вверху помещения, передается не воздуху, а напрямую предметам в комнате. Нагреватели этого принципа обладают высоким коэффициентом полезного действия. Расположение их не уменьшает площадь комнаты.
В заключение пару ложек дегтя электрическому отоплению. Отопление дома электричеством дороже газового и перебои с электричеством случаются гораздо чаще, чем с газом.
Водяное отопление. Система является простой, надежной и дешевой в эксплуатации. Один минус – это стоимость затрат на ее создание. Дальше в статье мы будем рассматривать именно ее.
Водяное отопление. Принцип действия. Элементы конструкции.
Схема представляет собой замкнутый контур, выстроенный вокруг нагревателя – котла. В качестве элементов теплоотдачи используются водяные радиаторы. Вода, нагреваясь в котле примерно до температуры 75°С, поступает в контур отопления. Отдавая тепло в окружающий воздух с помощью радиаторов, остывшая вода поступает опять в котел, для дальнейшего нагрева. Далее, цикл повторяется.
В зависимости от вида топлива котлы подразделяются на:
- газовые,
- твердотопливные,
- на жидком топливе,
- электрические.
Газовые котлы
самые популярные. Это связано с их экономичностью и относительной дешевизной природного газа. Ассортимент моделей позволяет подобрать котел на любой вкус, для решения любой поставленной задачи. Недостатки – установку и монтаж котла может осуществлять только специализированная организация. Второй недостаток – ваш район должен быть газифицирован, использовать газ в баллонах очень дорого.
Твердотопливные котлы
топятся углем, торфом, паллетами. Минус очевиден – топливо надо постоянно загружать и где-то хранить. Но если газа нет, то и выбор уменьшается.
Котлы на жидком топливе
имеют ряд серьезных недостатков. Главный – стоимость топлива. И с каждым днем стоимость растет. Кроме того, при сгорании топлива выделяется весьма ощутимый запах. Для хранения требуется специальный резервуар.
Возможно, при выборе котла вам поможет таблица теплотворности разных видов топлива.
Электрические котлы
– подключаются к централизованной электрической сети. Недостатком является высокая по сравнению с газовым котлом стоимость топлива.
Несколько слов о том какая мощность котла вам потребуется. Если не хочется вдаваться в громоздкие расчеты, то ее можно оценить, используя таблицу.
Площадь дома, кв. м. Мощность котла, кВт
60-200 до 25
200-300 25-35
300-600 35-60
600-1200 60-100
Существуют модели котлов, которые могут использовать несколько видов топлива. Например, газ и уголь.
Для устройства магистрали (контура), по которой будет циркулировать вода, используют стальные, нержавеющие и полипропиленовые трубы. Последние стали безусловным лидером.
Они дешевы, с завидной термостойкостью и прочностью, достаточной для устройства отопления в жилом доме. Приобретать лучше армированные полипропиленовые трубы, они прочны и обладают меньшим коэффициентом линейного расширения при нагреве, а значит, не деформируются в процессе службы.
Радиаторы водяного отопления бывают:
- чугунные,
- стальные,
- алюминиевые,
- биметалличесие.
Чугунные
– самый заслуженный вид радиаторов. Нагреваются они медленно, но тепло держат хорошо. Очень тяжелые, хрупкие и несколько дороже стальных, но срок службы до 50 лет и не боятся ржавчины.
Стальные
– бюджетный вид радиаторов. Обладают высоким КПД и низкой ценой. Быстро прогреваются. Минус – боятся коррозии.
Алюминиевые
радиаторы – легкие, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными. Быстро прогреваются, а по теплоотдаче превосходят другие отопительные приборы. Дешевизна и современный дизайн привлекают массу сторонников этого вида радиаторов. К недостаткам отнесем малый срок службы (до 15 лет), боязнь коррозии и гидроудара.
Биметаллические
– объединяют прочность стальных радиаторов и теплоотдачу алюминиевых. Представляют собой трубчатую конструкцию из стали, иногда усиленную стальным каркасом, на которой помещается алюминиевая оболочка. Быстро прогреваются, хорошо отдают тепло, держат гидроудар, богатство современного дизайна, легкость монтажа – вот перечень их достоинств. Минус – высокая цена.
Схемы водяного отопления.
Одноконтурная система. Нагретая котлом вода поступает последовательно во все радиаторы, поочередно теряя температуру в каждом из них. В-последних она может оказаться уже недостаточно низкой.
Достоинство – это дешевизна схемы. Создается только один контур, трудозатраты и расходы на материалы ниже. Недостаток – неравномерность прогревания, ввиду последовательной схемы. В какой-то мере недостаток устраним принудительной циркуляцией с помощью насоса. Об этом чуть дальше.
Двухконтурная схема. Нагретая вода поступает сразу во все радиаторы параллельно, остывшая течет уже по другому контуру. Установив на каждый из радиаторов краны, получаем возможность исключить любой элемент из системы.
Главное достоинство – равномерный прогрев всех радиаторов. Недостаток – создание второго контура обойдется дороже.
Коллекторная схема.
В ней каждый радиатор имеет собственные подающие и обратные контуры, которые соединяются коллектором.
Достоинства – эстетичный внешний вид, возможность регулировать температуру в любой комнате использую распределительный шкаф (возможно электронное управление).
Схема принудительной циркуляции. Отличительной чертой является использование водяного насоса. Насос позволяет создать дополнительное давление в системе, обеспечивая равномерную подачу на второй и третий этажи вашего дома. Система нетребовательна к уклону труб.
Монтаж системы отопления.
В процессе строительства дома необходимо предусмотреть технологические отверстия, для прокладки труб отопления. Последовательность монтажа определяется вашим желанием и технологией строительства.
Для начала размещаем котел.
Внимание! Еще раз напоминаем подключение котла к газовой сети может делать только специализированная организация.
По мере готовности отделки стен устанавливаем радиаторы. Радиаторы выставляем строго горизонтально, по уровню.
Знаете ли, вы, что шум батарей, мешающий порою спать, вызван перекосом радиаторов? Из-за перекоса создается воздушный карман, порождающий эту «музыку».
