Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.
Устройство крана Маевского и принцип его работы
Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.
Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:
- винта конической формы;
- корпуса.
Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса.
Изготавливаются краны Маевского чаще всего из латуни . Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.
В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник . Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.
Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.
Перед проведением работы нужно:
Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.
Ручной кран Маевского прост в эксплуатации , сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями.Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.
Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной , доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.
Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.
Установка крана Маевского и уход за ним
Установка крана Маевского не требует опыта или высокой квалификации. Нужно только правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 дюйм, ¾ дюйма, ½ дюйма. Кран располагается в верхней части радиатора, на стороне, противоположной входу теплоносителя. Перед проведением установок кранов воду из отопительной системы нужно слить. Затем в пробке радиатора выкручивается заглушка и на ее место монтируется кран. Эти устройства оснащаются уплотнительными кольцами из резины, но обмотку, при установке желательно использовать. Для подстраховочной герметизации на резьбу наматывается ФУМ-лента или льняное волокно.
В современных радиаторах в пробках предусмотрены отверстия для установки крана , что упрощает работу. Если в батарее установлена заглушка другого типа, без отверстия для воздухоотводчика, ее можно заменить. Кран нужно монтировать таким образом, чтобы отверстие находилось на стороне, противоположной от стены, было направлено немножко вниз. Это позволит при стравливании воздуха подставить емкость и аккуратно собрать воду. Выбор ручного или автоматического воздухоотводчика зависит от личных предпочтений и особенностей системы отопления.
В старых чугунных радиаторах, возможно, придется провести некоторые предварительные работы для установки крана Маевского. При этом нужно знать следующее :
- для установки в чугунном старом радиаторе крана Маевского нужно высверлить отверстие в верхней заглушке , нарезать резьбу, затем вкрутить воздухоотводчик;
- устанавливать автоматические краны Маевского на таких радиаторах в центральной отопительной системе не рекомендуется. В таких коммуникациях теплоноситель бывает сильно загрязненным, поэтому воздухоотводчик придется часто очищать . Кроме того в домах порой отключается отопление и воздушные пробки создаются часто;
- в центральных системах отопления порой наблюдаются гидравлические удары , силой до 15 атмосфер. Поэтому требуются специальные автоматические воздухоотводчики OMEC или МС-140, которые способны выдерживать температуру до 150 градусов.
Кран Маевского отличается высокой надежностью , в течение многих лет исправно выполняет свою функцию. Но, если в теплоносителе имеются загрязнения, отверстие устройства может забиваться. В таком случае его требуется прочистить. Оно может находиться непосредственно в латунном корпусе или в специальной подкладке из пластмассы. В любом случае скопившиеся загрязнения легко удаляются обычной булавкой или иглой.
При необходимости произвести замену испорченного крана Маевского нужно запастись разводным или газовым ключом, зажать и придерживать пробку радиатора, так как выкручивание крана будет ее ослаблять.
Установка кранов Маевского на радиаторах отопительной системы не потребует серьезных финансовых затрат, много времени и сил. Но такое дополнение значительно упростит эксплуатацию коммуникации и повысит ее эффективность.
Эффективность крана Маевского (видео)
Довольно часто температура в квартире начинает снижаться по причине плохого нагрева батарей. Такое происходит, если батарея оказалась завоздушенной и горячая вода не поступает в радиатор в полном объеме. В этом случае и применяется кран Маевского.
Название это общераспространенное, но не закреплено никакими ГОСТами, и даже в специальных учебных пособиях такой кран в основном именуется . В отопительных системах прошлых лет и вплоть до настоящего времени эта деталь имеет существенный смысл. Изобретение это возникло в 30-ых годах прошлого столетия, и тогда, как и сейчас, выпускало скопившиеся в радиаторах центрального отопления воздушные пробки.
Если не удалять воздух из батарей, то она не заполнится горячей водой и ее отопительная мощность будет гораздо меньше номинальной. Кран Маевского - специальное устройство, применяемое для отвода воздуха из радиаторов центральной отопительной системы и открываемое посредством отвертки либо специального ключа. Устанавливается также кран Маевского и на полотенцесушители , для сброса воздуха.
Воздухоотводчики данного типа бывают разнообразных модификаций и конструкций, но принцип работы у всех одинаков. С практической точки зрения воздухоотводчик является конусным штоком , который после завинчивания полностью закрывает сквозное отверстие. Материалом для изготовления устройств является латунь или сталь, поскольку эти материалы особо устойчивы по отношению к жидкой среде. Можно выбрать наиболее подходящую к дизайну конфигурацию , хотя различие состоит только в диаметре наружной резьбы - ½ дюйма, ¾ или совсем маленькие, применяемые ранее для чугунных радиаторов, а ныне - для напольных радиаторов и «аккордов».
Принцип работы крана Маевского
Устройство крана Маевского довольно простое - конусообразный винт и корпус для вкручивания этого винта. При подаче теплоносителя в систему отопления довольно часто образуются воздушные пробки, и в этом случае кран Маевского становится незаменимым приспособлением. Первым признаком скопления воздуха в отопительной системе является недостаточный нагрев батарей при высокой температуре самого теплоносителя. Причиной может быть невысокая скорость подачи воды или недостаточный ее объем.
В зависимости от конфигурации открывается кран Маевского рукой, специальным или рожковым ключом, либо отверткой. Кран имеет стандартную резьбу и для того чтобы его открыть для отвода воздуха, необходимо всего лишь повернуть его на пол оборота против часовой стрелки и воздух начнет выходить. После открытия крана послышится характерный шипящий звук, означающий выход воздуха. Постепенно вместе с воздухом начнет выходить и вода. Как только вода пойдет равномерно, кран можно закрывать. С этим процессом может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не требуется.
Кран Маевского причисляется к приборам ручного типа и его использование целесообразно в централизованных системах отопления. В закрытых, или автономных, системах гораздо более подходящим вариантом считается применение автоматических воздухоотводчиков , которые самостоятельно удаляют излишки воздуха из отопительной системы. Использование автоматического крана Маевского в закрытых системах отопления избавляет от постоянной проверки батарей и от необходимости заниматься отводом воздуха вручную.
Применение крана Маевского не представляет особой сложности. Для его использования требуется минимум дополнительных инструментов и совсем не требуются специальные навыки. Присоединительная резьба соответствует старым советским ГОСТам и международным стандартам, что и делает ее универсальной. Поэтому присоединение крана Маевского к любым существующим системам отопления не вызывает затруднений.
Установка крана
Современные жилые дома чаще всего оборудованы однотрубными системами теплоснабжения, а это способствует нарушению нормальной циркуляции теплоносителя и провоцирует скопление воздушных масс в батареях. Образующиеся воздушные пробки могут полностью парализовать циркуляцию в системе горячей воды и как следствие, возникает коррозия металла.
Поскольку кран Маевского предназначается для отвода скоплений воздуха, то и устанавливается он в тех местах, которые наиболее часто подвергаются завоздушиванию . Так как кран оснащен резьбовым клапаном узкого диаметра, то он легко поддается ручной регулировке.
Установить кран Маевского можно и без помощи специалистов. Для этого требуется выкрутить боковую заглушку, расположенную на батарее. После этого остается только вкрутить кран на место заглушки.
Особенности эксплуатации и монтажа
После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:
- освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
- приготовить тазик для воды и отвертку;
- отвертку установить в специальную резьбу , расположенную на кране, и медленно вращать ее против часовой стрелки;
- как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
- как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей . После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
- вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха .
Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.
Нюансы эксплуатации:
- Устанавливается кран Маевского непосредственно на прибор отопления.
- Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ .
- При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение , так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
- Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.
Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.
Преимущества применения крана Маевского
Конечно, при запуске и для профилактики отопительных систем можно применять и другие приспособления. Часто используются обычные шаровые вентили. Преимуществом крана Маевского является его презентабельный внешний вид .
При отводе воздуха из радиатора без применения крана в многоквартирных домах существует риск затопления горячей водой квартир, расположенных этажом ниже. Это чревато неприятными последствиями в виде скандалов с соседями и выплатой компенсации за причиненный ущерб. Использование крана Маевского делает такую ситуацию невозможной.
В сравнении с автоматическими воздухоотводчиками краны Маевского имеют несомненное преимущество. Автоматические воздухоотводчики часто подвергаются загрязнению и засорения за счет плохого качества воды. По этой причине может произойти сбой в работе устройства и воздухоотводчик не сработает в нужный момент.
Плюсами крана Маевского является надежность и простота использования. Благодаря уплотнительному резиновому кольцу вокруг резьбы он прекрасно устанавливается на радиатор любого типа . Всего несколько круговых вращений винта избавит от проблемы завоздушивания отопительной системы и повысит эффективность циркуляции воды в батареях.
При помощи крана Маевского можно довольно быстро и действенно удалить воздух из системы отопления целого здания либо отдельно взятого стояка в многоэтажном доме.
Применение крана Маевского позволяет значительно сэкономить на отоплении . Использование устройства предотвращает охлаждение радиаторов из-за скопления воздуха. В результате помещение обогревается равномерно и непрерывно. При этом отпадает необходимость применять дополнительные источники тепла.
Воздушные пузырьки, образующиеся в результате нагрева теплоносителя и его реакцией с металлом, накапливаются в системе отопления и не дают теплоносителю полноценно циркулировать по трубам. Для их удаления раньше устанавливали на радиаторы обычные резьбовые вентили. Сейчас на радиаторы устанавливают кран Маевского, который надежней и долговечней в эксплуатации. Что представляет собой кран Маевского как пользоваться этим механизмом, и как он работает?
Описание устройства
Отопление дома – одна из забот каждого хозяина. Каким бы ни был отопительный котел, в системе отопления все равно есть радиаторы, батареи или регистры, заполненные теплоносителем. К сожалению, невозможно добиться полного удаления воздуха из системы в силу многих причин, и для его глобального стравливания устанавливаются расширительные бачки, а для локального удаления воздуха - кран Маевского.
Кран Маевского – это более надежный, компактный и функциональный игольчатый запорный клапан, чем обычный кран, и некоторые модели могут работать в автоматическом режиме. Воздух из системы удалять нужно обязательно, так как, кроме застоя теплоносителя, в местах скопления воздуха металл начинает окисляться, ржаветь и радиатор быстрее выходит из строя или в трубах появляется шум. Кран Маевского устанавливается чаще всего в системах автономного отопления – в центральной системе в теплоноситель часто добавляют присадки, которые вызывают засор крана.
Основной элемент в ручном кране Маевского - запорный игольчатый клапан. Для открывания клапана в кране установлен четырехгранный винт с головкой под ключ и крестообразной прорезью, поэтому для открывания крана можно использовать обычную отвертку или пассатижи. В любом радиаторе сбоку есть резьбовое отверстие ¾ или ½ дюйма, в которое вкручивается кран, переходник или фитинг для продолжения трубопровода.
Наличие воздуха в системе определяется тактильным способом – просто прощупайте все радиаторы в системе, обратив внимание на температуру вверху и внизу прибора. Если на ощупь слышна разница, значит, где-то в системе застоялся воздух. Чаще всего это явление наблюдается в системе с принудительной циркуляцией, в которой не всегда соблюдается уклон труб. В трубопроводе с естественной циркуляцией воздух почти всегда выходит в расширительный бачок сам, по ходу движения теплоносителя.
Но и в такой системе воздух может накапливаться при неправильно собранных поворотах труб или слишком маленьком уклоне. Поэтому кран Маевского просто необходим – он позволяет без остановки системы стравить воздух и восстановить нормальное отопление в квартире. Вкручивается кран в верхней части радиатора, на стороне подачи теплоносителя.
Конструкция крана Маевского
Краны имеют латунный корпус, пластиковый кожух и стальной игольчатый клапан. Производятся разные модели крана Маевского: у одних моделей кожух из пластика вращается по горизонтали, у других вращающийся кожух сделан с отверстием в одной из граней гайки клапана. Устанавливать кран Маевского и стравливать воздух из системы отопления во время работы котла вообще нежелательно – лучше проверить все летом. Пробка на радиаторе или резьба на кране может плохо откручиваться, и при наполненной теплоносителем системе вы рискуете сломать кран и затопить квартиру, а в худшем случае – и соседей.
Внимание!
Кран Маевского можно вкручивать в полотенцесушитель. В некоторых моделях полотенцесушителей устанавливается два крана Маевского.
Автоматический воздухоотводчик или кран Маевского представляет собой короткий металлический цилиндр с отверстием в верхней части. Работает воздухоотводчик по принципу поплавка. Накапливающийся объем воздуха начинает перемещать поплавок внутри крана. Поплавок открывает и закрывает выпускной клапан крана. На чугунные радиаторы старого производства кран Маевского не устанавливается, так как теплоноситель в такой батарее быстро загрязняется и кран придется чистить очень часто.

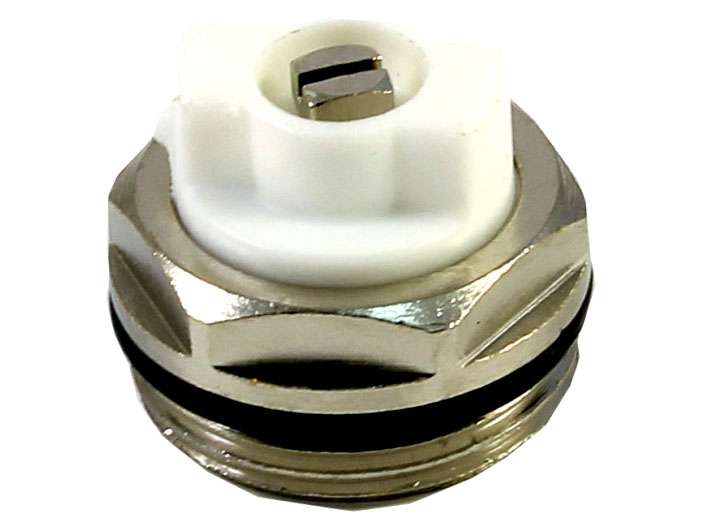

Простейший экземпляр крана Маевского. Используется на недорогих радиаторах.
К тому же, в центральной отопительной системе количество воздуха больше из-за отключений и внеплановых работ, поэтому кран с его небольшим отверстием для спуска воздуха может долго быть открытым. Еще одна причина, по которой кран Маевского не устанавливается в ЦОС – периодическое возникновение гидравлических ударов, достигающих нескольких десятков атмосфер.
Как пользоваться краном Маевского
После того, как вы установили кран Маевского как пользоваться им, можно догадаться и самостоятельно. Самый простой кран открывается вручную, более сложные автоматические краны Маевского выпускают лишний воздух сами, после прохождения определенного порога давления на клапан.
При помощи специального ключа или отвертки открываем кран и спускаем воздух.
Но автоматика обычно устанавливается на протяженных теплотрассах, например, в производственных помещениях. Для квартир и частных домов вполне подойдет и обычное ручное устройство. Перед тем, как стравливать воздух, уберите предметы рядом с радиатором, чтобы не замочить их.
Внимание!
Выключите циркуляционный насос, если у вас система отопления с принудительной циркуляцией. При включенном насосе пузырьки воздуха просто не смогут все подняться вверх, к крану Маевского.
Струя воды, которая будет сливаться после воздуха, имеет диаметр всего 1,5 мм, поэтому рядом с радиатором приготовьте кружку, ковш или тарелку, и приготовьте отвертку. Затем отвертку установите в специальную прорезь на кране. Отвертка медленно проворачивается против часовой стрелки. Всего нужно сделать 5-8 полуоборотов.
Если из радиатора послышится шипение воздуха, остановитесь и ждите, когда весь воздух выйдет и польется вода. Сразу после появления воды кран можно закрывать и включать насос. Если вы все проделали правильно, но радиатор не прогревается, то, скорее всего, радиатор засорен. Самому прочистить радиатор вам вряд ли удастся, поэтому лучше вызовите мастера.
Кран Маевского – устройство, которое было разработано более 80 лет назад, но активно используемое даже сегодня. Оно позволяет упростить стравливание воздуха из радиаторов, а также полотенцесушителей. В некоторых случаях наличие данного элемента может определять эффективность работы всей водной отопительной системы.
Кран Маевского – что это такое?
Независимо от того, какие меры по водоочистке были применены перед подачей теплоносителя в сеть, вместе с жидкостью в систему попадает определенное количество растворенного в ней воздуха. На участках с низким давлением и скоростью движения он образует пузыри, которые могут накапливаться и создавать тромбы, препятствуя нормальной циркуляции воды. Кран Маевского предназначен для того, чтобы стравливать этот воздух, предупреждая образование тромбов в системе.Сам кран Маевского имеет весьма компактные размеры и крайне простой принцип действия. Для лучшего понимания, что он представляет собой, предлагаем ознакомиться с фото данного устройства:
Рисунок 1 –
Рисунок 2 –
Стоит отметить, что название «Кран Маевского» является исключительно обиходным наименованием и в официальных источниках оно используется редко. В нормативных документах такое устройство именуется радиаторным игольчатым воздушным клапаном.
Устройство и принцип работы
Производители предлагают множество модификаций кранов Маевского – они отличаются по своей форме, количеству составных элементов и т. д. При этом принцип работы у них остается неизменным.Изначально, теперь уже классическая конструкция крана Маевского, предполагала два конструктивных элемента:
- винт конической формы;
- металлический корпус.
Безусловно, современные варианты крана Маевского имеют более сложную конструкцию, что обусловлено наличием прокладок, декоративных накладок и заглушек. Схематически элемент можно представить в следующем виде (на рисунке изображен кран, который применяется на полотенцесушителе):
Принцип работы крана Маевского достаточно прост:
- Поворачивается конический винт, головка которого выходит наружу;
- Открывается спускное отверстие, через которое и стравливается воздух.
В вертикальных системах отопления кран Маевского обязательно должен ставиться на всех радиаторах верхнего этажа. Если же в доме установлена горизонтальная система, то такой элемент рекомендуется использовать на всех этажах.
ГОСТ
В связи с тем, что кран Маевского или радиаторный игольчатый воздушный клапан является стандартизированным изделием, существуют и сертификаты, которые подтверждают его удовлетворение всех установленных норм. В соответствии с технической нормативной документацией изделие должно отвечать следующим требованиям:- Рабочая среда . Кран Маевского должен разделяться на виды в зависимости от того, в какой системе он установлен. Соответственно, существуют клапаны, предназначенные для работы с питьевой и технической жидкостью, а также клапаны, работающие с паром и сжатым воздухом.
- Температура . Рабочий температурный режим для крана Маевского должен составлять 100-120 градусов, хотя некоторые современные устройства могут легко функционировать и при 150 градусах.
- Давление . В соответствии с ГОСТами, а именно ГОСТ 356-80, краны Маевского должны выдерживать давления в 1,0 и 1,6 МПа. Этот показатель указывает на то, какое рабочее давление среды сможет выдержать элемент на протяжении всего периода его эксплуатации.
- Тип резьбы . Данная характеристика имеет очень большое значение при монтаже крана, ведь все трубопроводные элементы должны четко стыковаться между собой и не давать течи. Для этого и введены резьбовые стандарты. Обычно встречаются изделия с внешней резьбой на 1, 1/2 или 3/4 дюйма. Если же говорить о метрической резьбе, то она составляет 10 мм с шагом в 1 мм.
- Материал . Как правило, для изготовления крана Маевского используется латунь или сталь 20, ведь эти материалы обладают достаточной устойчивостью к коррозии. С данным параметром напрямую связан и класс герметичности. Обычно производители не указывают такую информацию на изделии, поэтому стоит помнить, что клапан должен иметь А-класс герметичности, что также прописано в ГОСТ 9544-93.
Вопрос о том, можно ли устанавливать краны Маевского на чугунные батареи, вызывает споры даже среди опытных сантехников. Это обусловлено тем, что подобные элементы не приспособлены к использованию в радиаторах такого исполнения. Безусловно, с технической стороны реализовать монтаж крана на чугунную батарею можно. Для этого необходимо вырезать отверстие в верхней части заглушки, проделать резьбу и вставить сам воздушный клапан. Но даже самая точная работа не позволит устройству работать с высокой эффективностью.
Чем же это обусловлено? Неэффективная работа клапана Маевского вызвана тем, что внутренняя поверхность чугунных радиаторов имеет свойство рассыпаться, что портит качество теплоносителя. Вследствие этого кран будет часто забиваться. При этом в системах часто наблюдаются гидравлические удары, сила которых может достигать 15 атмосфер. Кран Маевского может не выдержать такого давления и попросту слететь с радиатора.
Кран Маевского для полотенцесушителя
Многие сталкивались с такой проблемой, когда часть полотенцесушителя остается холодной. Такое возможно при условии, что теплоноситель не может проникнуть в отдельные участки сантехнического прибора из-за воздушных «пробок». Их возникновение в «змеевых» полотенцесушителях – достаточно распространенное явление, возникающее из-за довольно узкого проходного диаметра. Решить подобную проблему можно при помощи крана Маевского.Как правило, в современных полотенцесушителях данный элемент прилагается в комплекте, но если такового нет, то его можно докупить отдельно. Главное – посоветоваться со специалистом, который подскажет, какой кран необходимо брать, чтобы он подошел конкретно к вашему прибору.
Не рекомендуется заниматься установкой крана Маевского на полотенцесушитель самостоятельно. Несмотря на всю простоту такого устройства, для его монтажа требуются определенные навыки и знания, поэтому лучше обращаться к квалифицированным сантехникам.
Автоматический кран Маевского
Автоматический кран Маевского по внешнему виду практически ничем не отличается от стандартного прибора с ручной регулировкой. Главная его особенность скрыта внутри самого корпуса. Помимо игольчатого клапана, в устройстве располагается поплавочный датчик. Он перемещается внутри в зависимости от давления, которое воздействует на него. При достижении определенного уровня он смещается, открывая отверстие, через которое выходит воздух. После этого датчик возвращается в исходное положение.Ключевым преимуществом таких устройств является то, что они практически не требуют вмешательства со стороны человека, но при этом стоит учесть, что они более чувствительны к засорениям. Поэтому в случае некорректной работы автоматического крана Маевского его следует прочистить. Для этого подойдет даже обычная швейная игла.
Несмотря на то, что автоматический кран Маевского работает без участия человека, осуществлять выпуск воздуха можно и вручную. Для этого достаточно провернуть игольчатый клапан при помощи шестигранника или специальной ручки в зависимости от типа устройства.
Некоторые модели крана Маевского невозможно активировать без использования специального ключа. С одной стороны это немного неудобно, ведь в случае его утери придется бежать в магазин, чтобы купить новый. С другой стороны такой способ открытия крана имеет ряд своих преимуществ:
- Наличие четырехгранного ключа позволяет ограничить доступ к сантехническим приборам без вашего ведома.
- Ключ имеет весьма компактные размеры, что позволяет использовать кран даже при условии его труднодоступности.
- Ключ точно входит в посадочное место, позволяя без затруднений открыть кран.
Стоит отметить, что существуют модели, которые могут открываться и без использования специального ключа. Вместо него может использоваться обычная крестовая отвертка или шестигранник. Также довольно широко используются краны Маевского, которые и вовсе не требуют применения каких-либо посторонних инструментов. В них поворотный кран изначально предусмотрен в конструкции.
Если кран Маевского устанавливается в помещении с открытым доступом посторонних лиц, рекомендуется использовать именно модели со специальным ключом. Таким образом, вы сможете оградить себя от вмешательств в систему отопления. Особенно актуально это, если у вас есть дети.
Как спустить воздух?
Перед спуском воздуха через кран Маевского необходимо осуществить некоторые подготовительные манипуляции. К ним относятся:- Уберите все ценные вещи, которые могут испортиться от контакта с водой подальше от радиатора, с которого будет выпускаться воздух.
- Заранее подготовьте емкость, в которую вы будете собирать воду, выходящую из крана.
При открывании кран Маевского начинает шипеть – не бойтесь этого. Вода не хлынет ручьем из радиатора, ведь спускное отверстие в клапане достаточно маленькое.
- Если вы стравливаете воздух с системы с принудительной циркуляцией, необходимо заранее отключить насос. В противном случае воздух не сможет подняться на достаточный для выхода уровень.
- Аккуратно и не спеша поверните кран против часовой стрелки.
- Когда из отверстия пойдет воздух и послышится шипение, вращение можно прекращать.
- Кран оставьте открытым до того момента, пока из него не начнет выходить вода. Если же жидкость выходит прерывисто и с пузырями, это значит, что в системе еще имеется определенное количество воздуха. Дождитесь того момента, когда струя будет бить беспрерывно.
Если после проделанных процедур батарея не стала теплой по всему объему, значит – она забилась. Самостоятельно осуществить чистку невозможно, поэтому придется обращаться к специалисту.
Видео: Что такое кран Маевского и где применяется?
Более подробно о том, как используется и для чего, по какому принципу работает, можно посмотреть в ролике:Кран Маевского – это простое устройство, которое выполняет довольно важную роль в любой системе отопления. Многие специалисты рекомендуют устанавливать его, несмотря на отсутствие каких-либо проблем с подачей теплоносителя. В дальнейшем наличие такого элемента в системе может существенно упростить ее обслуживание, а также проведение ремонтных работ.
Отправим материал вам на e-mail
Часто сбой в работе отопительной системы происходит в результате накопленного воздуха. Созданные пробки препятствуют перемещению теплоносителя по контуру. Это снижает эффективность функционирования всей системы обогрева. Для устранения подобных проблем и был создан кран Маевского, принцип работы которого состоит в стравливании воздушных масс. Монтируется данное приспособление в верхней точке батарей и управляется как автоматически, так и ручным способом.
Подобное устройство представлено множеством видов, которые различаются способами применения и конструкцией
Воздушные пробки возникают в следующих ситуациях:
- при монтаже новой системы обогрева;
- при сливе воды из магистралей и осуществлении ремонтных работ;
- при установке радиаторов;
- если присутствуют процессы коррозии;
- при негерметичности контура.
Автоматический кран Маевского производится из латунного материала, который характеризуется устойчивостью к появлению ржавчины. Устройство состоит из корпуса с игольчатым клапаном конусного типа. Управляется клапан запорным винтом, который устанавливается снаружи. При закрытом положении такой клапан не пропускает теплоноситель. Поворот винта способствует освобождению накопленного воздуха.
Все устройства отличаются сечением наружной резьбы, что позволяет подобрать вариант по размерам. Для настройки подобных приборов применяется отвертка или разводной ключ. Производятся подобные изделия чаще всего именно из латуни, так как такой материал характеризуется стойкостью к проявлениям агрессивной среды.
Воздухоотводчик может иметь разные конфигурации, но принцип работы крана Маевского похож во многих моделях. Краны выбираются по диаметру и крепятся в футорки батарей. В установке горизонтального типа такие приспособления крепятся на каждой батарее.
Полезный совет! Монтаж кранов Маевского на радиаторы потребуется, если в конструкции присутствуют участки, находящиеся ниже подсоединения прибора.
Разновидности крана маевского: фото разных моделей
Существует несколько разновидностей воздухоотводчиков:
- кран Маевского ручного типа представляет собой простое устройство. Если обнаружен неравномерный прогрев, то приспособление приоткрывается специальным ключом. Затем после выхода воздушных пробок, кран заворачивается обратно;
- для автоматического прибора не предусмотрен ручной способ управления. Подобные изделия производятся из латуни и имеют цилиндрическую форму. При этом изделие не имеет игольчатого клапана, вместо которого применяется поплавок из пластмассы. Механизм при образовании воздушных пробок, начинает двигаться, и влияет на открытие устройства;
- принцип работы крана Маевского со встроенным предохранительным механизмом имеет отличия от обычного спуска воздуха. Предохранительный клапан регулирует напор давления. Если показатель превышает допустимые параметры, то клапан срабатывает и освобождает теплоноситель принудительным образом. Это позволяет избежать возникновения гидроударов в конструкции. Такой вариант отлично подходит для металлопластиковых или полипропиленовых трубопроводов .
На что нужно обратить при выборе устройства?
Прежде, чем поставить кран Маевского, обратите внимание на определенные параметры радиаторов. Для схем централизованного типа обогрева целесообразным будет применение устройств ручного типа, которые позволяют стравить воздух по мере надобности. Автоматические краны лучше устанавливать при наличии автономной системы отопления.
В централизованных системах теплоноситель отличается высокой загрязненностью, что будет влиять на постоянное забивание проходных отверстий в автоматических конструкциях. Автоматику лучше устанавливать в труднодоступных местах, но при этом важно следить за чистотой теплоносителя. Если механизм монтируется на батарее, которая стоит в углублении в стене, то настройка станет сложной ввиду труднодоступности регулировочного винта. При этом можно применить специальный ключ, который размещается в одной плоскости с батареей.
Многие системы отопления все еще создаются с помощью чугунных батарей. При этом можно использовать ручную модель крана Маевского для чугунных радиаторов или автоматические приспособления, сделанные из латуни.
Как выполнить правильный монтаж крана Маевского?
Не так просто установить кран Маевского, если не обладать специальными знаниями. Важно чтобы прокладка для установки такого приспособления была силиконовой или резиновой. При установке подобного устройства позаботьтесь о том, чтобы кран по размерам совпадал с входным отверстием.
Приспособление монтируется к радиатору на верхних участках, при этом отверстие под горячую воду размещено в противоположной стороне. Монтаж включает следующие этапы:
- перед работой нужно освободить систему от воды;
- в новейших батареях предусмотрены прорези под краны. При наличии заглушек, кран вместо них следует устанавливать так, чтобы отверстие было развернуто от стены и имело уклон вниз.
При креплении воздухоотвоодчика на «бэушную» батарею, в детали заглушки проделывается прорезь и в нем нарезается резьба. Затем подсоединяется основное устройство при помощи ключа для крана Маевского.
Установка автоматического воздухоотводчика: принцип работы
Изделия автоматического типа обладают герметичным корпусом из латуни. Внутри механизма установлен поплавок, который соединен со спускным клапаном. Такой прибор будет работать только при наличии открытого запирающего колпачка. Перед работой колпачок откручивается на несколько оборотов.
Принцип работы автоматического воздухоотводчика для отопления зависит от определенного вида изделия. Всего есть три типа устройств:
- прямые модели монтируются вертикально;
- угловые устанавливаются под определенным углом;
- специальные устройства на радиаторы.
При использовании некачественного теплоносителя воздухоотводное отверстие может забиваться, способствует неплотному прилеганию клапана.
