3 - планка конька круглого. 4 - заглушка конька конусная. 5 - заглушка конька простая. 6 - планка ендовы верхней. 7 - планка ендовы нижней. 8 - планка торцевая. 11 - планка карнизная. 21 - антенные выходы. 23 - проходной элемент. 24 - выход вытяжки. 25 - канализационный выход. 30 - Tyvek (гидроизоляционная супердиффузиозная мембрана). 31 - лестница. 32 - снегодержатель трубчатый. 33 - ограждение кровельное. 34 - мостик переходной.
1. Для монтажа Вам необходимы следующие инструменты: инструмент для резки, шуруповерт, молоток, рулетка, длинная рейка, маркер.
Резка металлочерепичных листов.
Для резки металлочерепичных листов можно использовать ручные ножницы по металлу (рис. 1), ножовку с мелкими зубьями (рис. 2), электрические высечные ножницы (рис. З), электролобзик (рис.4), дисковую пилу твердосплавными зубьями (рис. 5). После резки листов сметите металлические опилки, иначе они поржавеют и испортят покрытие.
Внимание! Категорически запрещается резать металлочерепицу абразивным кругом ("болгаркой", рис. 6), так как в этом случае под действием высокой температуры выжигается не только полимерное покрытие, но и цинк. В результате начинается бурный процесс коррозии, образуются подтеки ржавчины.
2. Для крепления металлочерепицы к обрешетке используют фирменные оцинкованные саморезы с цветной головкой и прокладкой из ЭПДМ-резины производства Master Coat (Финляндия, маркировка "МП") или производства компаний Ferrometal (Финляндия, маркировка "fm") или SFS Stadler (Швейцария, маркировка "sfs").
Срок жизни таких саморезов, в отличие от дешевых подделок, соизмерим (30-40 лет) со сроком жизни металлочерепицы. Для их вкручивания рекомендуется применять шуруповерт или электродрель с регулятором оборотов и реверсом. Возможные при монтаже металлочерепицы царапины Вы можете закрасить аэрозолем того же цвета.
3. После установки стропил рекомендуетсяосуществить контрольный обмер скатов крыши, так как в процессе строительства возможны отклонения от проекта. Проверьте прямоугольность и плоскостность крыши, измерив диагонали скатов. Небольшие дефекты прямоугольности крыши (до 10 мм) можно скрыть с торцов с помощью доборных элементов.
4. Внимание! Укладку черепицы рекомендуют проводить на кровлю с уклоном не менее 14 град. Основной размер, определяющий длину листов, длина ската - от карниза до конька - устанавливается с учетом свеса листа металлочерепицы с карниза крыши (40 мм).
Если длина ската превышает 6-7 метров, листы разбивают на два или более кусков, которые укладываются с нахлёстом 150 мм. Длинные листы имеют меньше стыков, но работать с ними менее удобно, чем с более короткими.
5. По ширине ската количество листов определяется исходя из полезной ширины листа 1100мм.
При сложной геометрии крыши, наличии ендов, выступающих слуховых и мансардных окон, башенок и т.п. правильный подбор листов помогут Вам сделать наши менеджеры с помощью специальной компьютерной программы. Вам будут предоставлены монтажные планы кровли с указанием длин всех листов металлочерепицы на каждом скате. Кроме того, менеджеры "Металл Профиль" подберут необходимые отделочные элементы.
6. Заводская упаковка надежно защищает металлочерепицу от повреждения при погрузо-разгрузочных работах и транспортировке.
7. Погрузка металлочерепицы производится только мягкими стропами с помощью специальной траверсы в открытые машины с длиной кузова не меньше длины листов. Основание под металлочерепицу должно быть ровным и прочным. Пачки под металлочерепицу должны быть надежно закреплены. Запрещается на металлочерепицу укладывать тяжелые грузы, могущие вызывать деформацию листов.
8. При разгрузке необходимо привлечение достаточного количества рабочих (из расчета 1 человек на 1,5 - 2 м.п. листа). Поднимать и переносить листы необходимо аккуратно в вертикальном положении, не допуская сильных перегибов. Запрещено бросать листы и тащить волоком. Внимание! Кромки листов острые.
9. Условия хранения металлочерепицы и профнастила должны соответствовать группе ЖЗ по ГОСТ 15150 (неотапливаемые помещения без прямого воздействия на профили солнечных лучей и дождя).
Пачки профилей в заводской упаковке необходимо уложить на ровном месте на брусья толщиной 20 см с шагом 0,5 м. При хранении более 1 месяца листы следует распаковать и переложить рейками (штабель до 70 см высотой).
10. При суточном перепаде температур на нижней поверхности металлического листа образуется конденсат. Кроме того, испарения, поднимающиеся из внутренних помещений дома, в холодном воздухе подкровельного пространства превращается в воду. Избыточная влажность приводит к намоканию утеплителя, и следовательно, снижению его теплотехнических характеристик, промерзанию крыши и образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений.
Во избежание подобных явлений необходимо использовать утеплитель достаточной толщины и защитить его с помощью гидроизоляционной пленки от конденсата и с помощью пароизоляционной пленки от влаги из помещений.
Устранение влаги.
Для устранения влаги из подкровельного пространства устраивается естественная
вентиляция так, чтобы воздух беспрепятственно проходил от
карниза к коньку. Для этого между металлочерепицей и гидроизоляцией при помощи обрешетки создают вентиляционный зазор высотой
около 40 мм. В подшивке свесов
крыши оставляют щели шириной
50 мм, а в уплотнителе конька освобождают специальные
отверстия.
11. Полотнища пароизоляционной пленки типа "ЮТАФОЛ- Н СИЛЬВЕР" укладывают под утеплитель внахлест и герметично соединяют клейкой лентой. Рулоны гидроизоляции раскатывают на стропила поверх утеплителя горизонтально от карниза к коньку с нахлестом 150 мм. При этом сторона с цветной полосой на краю должна быть обращена наружу. Переворачивать материал не допускается.
Пленку типа "ЮТАФОЛ-Д СИЛЬВЕР" или "ЮТАКОН" укладывают с провисом 20 мм, оставляя зазор около 20 мм до утеплителя, в противном случае пленка потеряет свои свойства. Пленку типа "ТАЙВЕК" или "ЮТАВЕК" можно укладывать непосредственно на утеплитель. Существует достаточно много видов подкровельных пленок, о применимости которых в том или ином случае проконсультируйтесь с менеджером.

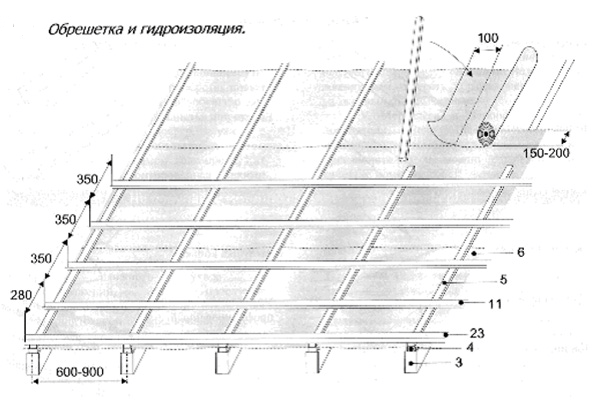

12. Обрешетка состоит из обработанных антисептиком брусков сечением 50x50 мм и досок 32x100 мм (величины ориентировочные). Сначала к стропилам поверх гидроизоляции от конька к карнизу прибиваются спадающие бруски 50x50, к которым затем горизонтально крепятся доски обрешетки. Первая от карниза доска обрешетки берется на 10-15 мм толще остальных (~ 50x100 мм). Расстояние от начала первой доски обрешетки до середины второй доски равно 300 мм (для металлочерепицы "МОНТЕРРЕЙ" или "СУПЕРМОНТЕРРЕЙ") или 350 мм (для металлочерепицы "МАКСИ").
Расстояние между серединами всех остальных досок обрешетки сечением 32x100 мм равно 350 мм (для "МОНТЕРРЕЙ" или "СУПЕРМОНТЕРРЕЙ") или 400 мм (для "МАКСИ"). Если расстояние между стропилами превышает 1000 мм, используют более толстые доски обрешетки.
В ендовах, вокруг дымоходов, мансардных окон и т.п. обрешетка выполняется сплошной. По сторонам коньковой планки прибиваются по две дополнительные доски. Торцевые планки поднимают выше рядовой обрешетки на высоту профиля металлочерепицы.
13. В месте внутреннего стыка скатов к сплошной обрешетке крепят саморезами нижние ендовы. При стыковке планок делают нахлест около 100-150 мм (в зависимости от угла наклона крыши).
Затем, предварительно разметив и подрезав, укладывают листы металлочерепицы. Сверху на стык листов, редко выглядящий красиво, монтируют декоративный элемент - верхнюю ендовую планку.
Внимание! Места примыканий - традиционно самые слабые места крыши и к их устройству надо подходить особенно внимательно.

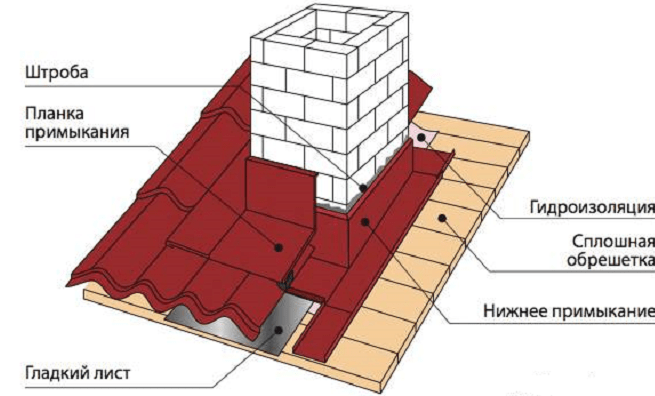

14. Для герметичного примыкания металлочерепичной кровли к печным трубам или стенам на скате крыши организуют внутренний фартук. Для его изготовления используют нижние планки примыкания. Планку прикладывают к стенкам трубы и отмечают верхнюю кромку планки на стенке. Затем по намеченной линии болгаркой пробивают штробу. Когда штробление будет завершено, пыль убирают, а штробу промывают водой. Установку внутреннего фартука начинают с нижней стенки трубы. Нижнюю планку примыкания подрезают по месту, устанавливают и закрепляют саморезами. Таким же образом фартук монтируют по остальным стенкам, не забывая делать нахлесты около 150 мм, чтобы исключить возможность протечек. Вставленный в штробу край планки герметизируют.
Затем под нижний элемент внутреннего фартука заводят плоский лист - галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши. По краю галстука с помощью плоскогубцев и молотка выполняют бортик.
Поверх внутреннего фартука и галстука монтируются листы металлочерепицы. Когда установка кровельного покрытия вокруг печной трубы завершена, приступают к изготовлению и монтажу наружного декоративного фартука из верхних планок примыкания. Он устанавливается так же, как и внутренний, но его верхнюю кромку крепят прямо к стене, не заводя в штробу.

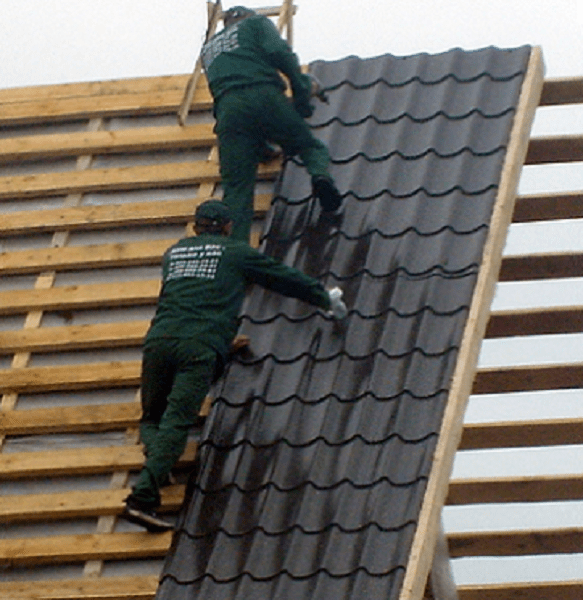

Внимание! Передвигаться по металлочерепичной кровле нужно в мягкой обуви, ступая в прогиб волны. Кровельщики должны быть обеспечены средствами безопасности.

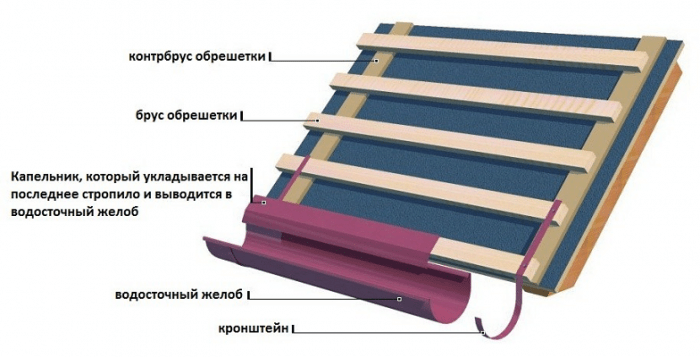

15. Установите держатели желоба на нижней доске обрешетки в соответствии с инструкцией по монтажу водосточной системы.
Внимание! При установке держателей учтите, что край желоба должен быть расположен на 25 - 30 мм ниже края металлочерепицы. Это делается для обеспечения лучшей сохранности желобов при сходе пластов снега с крыши.
16. Вставьте и закрепите желоб в держателях. Прикрепите к обрешетке карнизную планку: ее нижний край должен перекрывать край желоба.

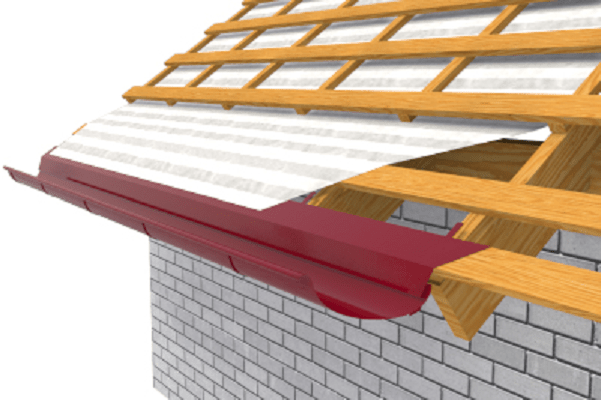

Подкровельную гидроизоляционную пленку выведите поверх карнизной планки, чтобы конденсат стекал с пленки в желоб.

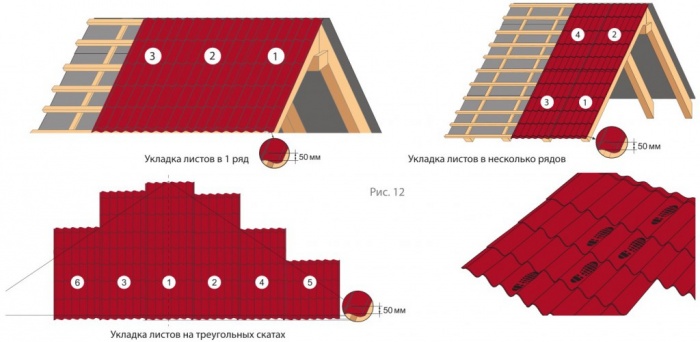

17. Первый лист металлочерепицы выравнивается по торцу крыши и закрепляется одним саморезом у конька. При этом вынос листа относительно карниза составляет 40 мм. (см. рис.А).
Второй лист укладывается внахлест на первый, если монтаж кровли ведется справа налево или край второго листа подкладывается под край первого, если монтаж производится слева направо.
Листы соединяются саморезами в верхнюю часть перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего первый лист у конька крыши (см. рис.В). Третий лист монтируется аналогично второму. Скрепленные между собой три листа выравниваются параллельно карнизу крыши.
Внимание! Если Вы приобрели металлочерепицу с защитной пленкой, обязательно снимите защитную пленку при монтаже. Если листы металлочерепицы нужно стыковать по длине, порядок укладки листов указан на рисунке Б. При этом соединяются и выравниваются по торцу крыши листы 1 - 4.
18. Низ листа металлочерепицы прикрепляется саморезами в подошву волны через волну.
Следующие ряды саморезов вкручиваются в шахматном порядке через одну волну. Боковой нахлест листов металлочерепицы скрепляется саморезами по гребню каждой волны. Количество саморезов - 6-8 штук на квадратный метр.
19. На торцы крыши устанавливают торцевые планки.
Их закрепляют через 500-600 мм саморезами длиной 28 мм (сбоку) и 80 мм (сверху). Нахлест между планками - 50 мм, при необходимости планки подрезают.

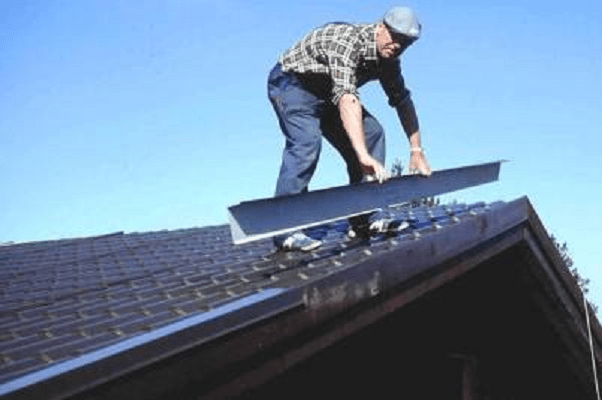

20. Коньковые планки бывают плоские или круглые.
Монтаж круглой коньковой планки начинается с крепления саморезами или заклепками по ее торцам плоских или конусных заглушек
(в соответствии с формой крыши).

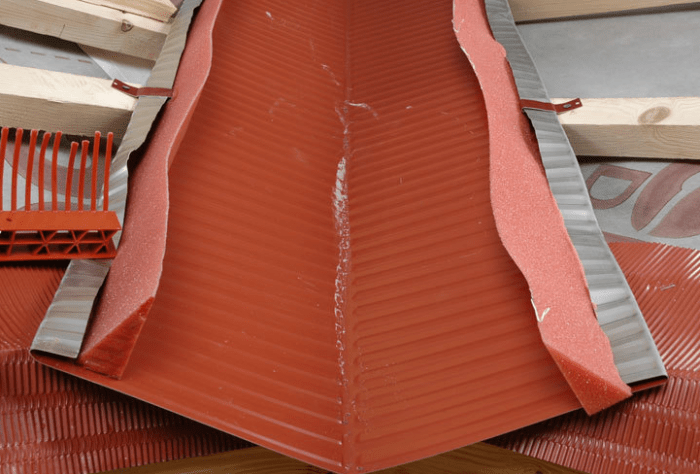

21. На конек укладывают фигурный уплотнитель с предварительно освобожденными вентиляционными отверстиями, на который монтируют плоскую или круглую коньковую планку, закрепляемую коньковыми саморезами (80 мм) через одну волну металлочерепицы.
Между коньковыми планками делают нахлест 100 мм.
22. Лестницы на кровлю монтируются с помощью кронштейнов. Кронштейны надевают на стойки лестницы (4 шт. на секцию) и фиксируют болтами, затем кровельными саморезами закрепляют в прогиб волны металлочерепицы. Примыкание кронштейнов к кровле герметизируют.
По длине ската лестница набирается секциями, верхняя секция крепится специальными кронштейнами к коньковому брусу. Сборка лестницы на стену начинается с крепления поручней. Двумя скобами обжимают стойки кровельной лестницы и края поручней, находящиеся на кровле, стягивая их неплотно двумя болтами М 8х40. Далее стеновые кронштейны с хомутами осаживают на стойки стеновой лестницы над верхней и под нижней ступенями, фиксируя болтами М 10x45. При необходимости длину поручней, стеновых кронштейнов или секций лестницы можно укоротить. Кронштейны анкерами крепятся к стене.
После этого поручни надевают на верхние края стеновой лестницы и скрепляют болтами М 10X35. На кровле края поручней затягивают окончательно. К подшивной доске или к стропилам верхняя пара стеновых кронштейнов прикрепляется подвесными кронштейнами.
1. Кронштейн под конек для лестницы БЛК
2. Лестница 1.85X0.4 (с креплением) БЛ/1.85
3. Поручень для лестницы (с креплением) БЛП
4. Кронштейн к крыше для лестницы (с креплением)
БЛКК
5. ронштейн подвесной для лестницы БЛКП
6. Кронштейн к стене для
лестницы (с креплением)
БЛКС
23. Для безопасного перемещения по кровле во время ее эксплуатации на уровне карниза крепится вертикальная решетка ограждения кровли. Крепление опор ограждения осуществляется оцинкованными шурупами М 8х60 в месте прогиба волны металлочерепицы через резиновую прокладку и кровельный лист в опорный брус. Опора регулируется относительно угла наклона крыши и фиксируется, кровельное ограждение навешивается на опоры.
В местах сопряжений секции ограждения и опоры просверливаются отверстия диаметром 11 мм в верхней и 9 мм в нижней перекладине секции, через которые осуществляется болтовое крепление секции с опорой, болтами М 10x35 и М 8х55. Отверстия в верхней перекладине глушатся полиэтиленовыми заглушками. По окончании монтажа места примыкания к кровле герметизируют. Обрешетка должна быть как у трубчатого снегозадержателя.
24. Для доступа к трубам, антенам и т.п. на крыше устанавливаются переходные мостики.
Крепление опорных кронштейнов мостика к кровле производится аналогично креплению кровельного ограждения. Регулировка наклона платформы (до 50°) относительно кровли осуществляется подбором соответствующих отверстий в нижнем и верхнем кронштейнах и их фиксацией болтами М 8х20 (по два на каждой стороне).
25. Во избежание лавинного схода снега с крыши в весеннее время предусматривают установку надежного трубчатого снегозадержателя.
Установка черепицы : монтаж снегозадержателя аналогичен монтажу мостика и кровельного ограждения. Снегозадержатель устанавливают на расстоянии около 350 мм от карниза. Если длина ската больше 8 м, устанавливается дополнительный снегозадержатель, кроме того, снегозадержатели обязательно устанавливаются над мансардными окнами.
В качестве экономичного варианта решения указанной проблемы можно применить планку снегозадержателя, которая крепится через волну коньковыми саморезами (80 мм) совместно с усиливающей планкой к обрешетке, нижний край снегозадержателя крепится к металлочерепице обычными саморезами.
Благодаря своим качествам, металлочерепица является одной из самых популярных и востребованных среди кровельных материалов нашего времени. Она отличается своей надежностью и долговечностью, а также благородным видом. Устройство кровли из металлочерепицы можно произвести самостоятельно, т.е. своими руками, или же можно воспользоваться для этого услугами профессионалов.
Крыша из металлочерепицы прослужит Вам долгие годы, если правильно и грамотно произвести монтаж.
Расчет материала
Чтобы крыша из металлочерепицы прослужила долгие годы и радовала своей надежностью, необходимо правильно подобрать и рассчитать материал для нее.
Нельзя забывать, что карнизная планка имеет большое значение и экономить на ней не рекомендуется. Листы металлочерепицы имеют толщину 0,45-0,5 мм. Длину листа рассчитывают из суммы длины карниза и ската, потому что закрепление листа делается у самого основания с учетом выступа.
Для того чтобы заказать нужное количество листов, необходимо учитывать, что поперек ската крыши располагаются «волны», а вдоль ската - «ряды». То расстояние, которое расположено между рядами металлочерепицы, называют шагом. Заказывая листы, нужно помнить, что длина их не должна превышать 7 метров, а минимальная длина листа должна быть 450 мм.
Прежде чем перейти к устройству крыши, можно сделать чертеж кровли и «разложить» по нему листы. Делая раскладку, нужно учитывать, что стыки и волны составляют единое целое как по всей длине, так и по всей ширине кровли. Данная схема поможет сократить отходы и упростит процесс монтажа.
Инструкция по обращению с металлочерепицей
Хотя металлочерепица - прочный материал, при работе с ней необходимо соблюдать некоторые правила. Во-первых, монтаж листов нужно начинать на земле. Листы распаковывают и складывают в стопки для каждого ската. Брать листы можно только в защитных перчатках! Для того чтобы переместить лист, его держат за край линии штамповки. Поднимать материал на крышу нужно с помощью направляющих из досок.
Передвигаться по металлочерепице можно только в обуви с мягкой подошвой, ступая на носки и ставя ногу параллельно скату. Ни в коем случае нельзя наступать на гребень волны, в одной выемке должна находиться только одна нога. При работе с металлочерепицей необходимо знать, что ее разрезать намного сложнее, чем просто стальной лист. Чтобы не повредить защитный слой и не вызвать коррозию, резать листы «болгаркой» нельзя! После резки, чтобы не испортить покрытие, необходимо сметать металлические опилки. Работать нужно в защитных очках и рукавицах.
Подготовительные работы
Для потребуются следующие инструменты:
- маркер;
- длинная рейка;
- рулетка;
- молоток;
- шуруповерт.
инструмент для резки: ручные ножницы по металлу, либо ножовка с мелкими зубьями, либо электрические высечные ножницы, либо электролобзик, или дисковая пила с твердосплавными зубьями.
Для правильного монтажа крыши необходимы не только инструменты и сама металлочерепица, но и все комплектующие, такие как конек (врезной, полукруглый и т.д.), торцевая и ветровая планки, утеплитель, прокладка профилированная и т.д.
Металлочерепица крепится саморезами, которые должны быть из нержавеющей углеродистой стали высокого качества с антикоррозийным покрытием и ЕРDМ-прокладкой, которая выглядит как эластичная резинка. Эта прокладка обладает высокой стойкостью к различным воздействиям. Срок эксплуатации саморезов должен совпадать со сроком службы металлочерепицы.
Многие специалисты считают, что на 1 кв.м покрытия из металлочерепицы (стандартные листы) потребуется 8-10 саморезов (28 мм). Шуруп должен входить на два сантиметра в центральную часть обрешетки, так чтобы ЕРDМ-прокладка деформировалась, т.е. заполнила бы собой промежуток между листом и головкой крепежа с шайбой. Прокладка быстро примет свой первоначальный вид и создаст герметичное соединение.
Инструкция по устройству металлочерепицы не советует производить вкручивание крепежа в верхнюю часть волны листов. Это достаточно неудобно, не технологично и имеет большие шансы на брак. И если грамотно следовать правилам монтажа, то завинчивать нужно только в нижние части волн и только перпендикулярно обрешетке.
Устройство обрешетки кровли
Из металлочерепицы начинается с укладки гидроизолирующего слоя, который существенно продлевает срок жизни металла и кровли в целом. Гидроизоляционная пленка закрепляется непосредственно на стропилах и фиксируется с помощью контрреек (50 мм). Допустимый провис подложки между стропилами должен быть 20 мм. Нужно учитывать, что пленка закрепляется внахлест (150 мм).
После этого устанавливается обрешетка, состоящая из брусков (50х50 мм) и досок (32х100 мм), которые обязательно должны быть обработаны антисептиком. Первым делом к стропилам, поверх которых уложена гидроизоляция, от конька по направлению к карнизу устанавливаются спадающие бруски, после этого к ним прикрепляют горизонтально доски обрешетки. Шаг обрешетки может зависеть как от вида металлочерепицы, в частности, от профиля, так и от уклона ската крыши. Также он может зависеть и от получившейся ширины выступа листовой кровли, выходящей за границу первого бруска обрешетки. Первая доска от карниза должна быть толще остальных (50х100 мм), расстояние от наружного края карнизной доски, т.е от первой доски до середины второй, должно быть 300 мм. Затем крепятся доски обрешетки с расстоянием в 350 мм.
Сплошная обрешетка устанавливается в ендовах, также вокруг дымоходов и т.д. По обеим сторонам коньковой планки необходимо установить по две дополнительные доски, торцевые же планки нужно поднять выше обрешетки, т.е. на высоту профиля металлочерепицы. Планку ендовы нижней крепят саморезами в том месте, где происходит внутренний стык скатов к сплошной обрешетке. В зависимости от угла наклона крыши, делается нахлест 100-150 мм при стыковке планок и уже затем укладывают листы металлочерепицы, предварительно размеченные и подрезанные. Сверху на стык листов для красоты монтируют планку ендовы верхней.
Инструкция монтажа металлочерепицы
Из металлочерепицы начинают как с левой стороны, так и с правой. Если работа начинается с левого торца, то каждый последующий лист необходимо укладывать под крайнюю волну каждого предыдущего листа, при этом край должен выставляться по карнизу с выступом в 40 мм. Лучше всего сначала закрепить с помощью саморезов 3-4 листа на коньке. Чтобы было проще отрегулировать отклонения нахлеста, следующий лист необходимо закрепить одним саморезом, обязательно в верхней части волн, располагая под поперечной складкой. После выравнивания листы закрепляются окончательно, сначала первый лист у конька, а затем второй. Скрепляются они внахлест шурупом по верху волны, при этом канавка на краю каждого листа обязательно должна быть закрыта соседним листом. Далее каждый край последующего листа, который должен быть обязательно с канавкой, укладывается под предыдущий закрепленный лист.
Отверстия для болтов просверливаются дрелью, а сами болты устанавливаются на каждую вторую гофрированную складку перпендикулярно по отношению к листам, затем на дно канавки и обязательно на нижнюю сторону поперечной складки. Все последующие нахлесты (длиной 250 мм) выполняются у поперечной границы листа с помощью шурупов.
Торцевая и ветровая планки для металлочерепицы выполняют защитную и декоративную функции, важную роль играет и планка примыкания. Торцевая планка имеет конструкцию, похожую на конструкцию карнизной планки. Только карнизная планка крепится на нижнем краю ската, а торцевая - на боковых торцах. Наличие карнизной и ветровой планок позволяют сохранить целостность всей кровли и защитить ее от негативных механических воздействий.
Торцевая планка (135-145х2000 мм) устанавливается после того, как на крышу . Она монтируется выше обрешетки на высоту одной волны черепицы и крепится саморезами сбоку и сверху, при этом прижимаясь к волне листа металлочерепицы. Последующая торцевая планка монтируется внахлест (50 см). Сначала торцевая планка выравнивается относительно черепицы, затем прикручивается капитально. Чтобы улучшить герметизацию, в стык между торцевой планкой и металлочерепицей нужно положить уплотнитель.
Для того чтобы металлочерепичная кровля герметично примыкала к печным трубам или стенам, на скате крыши делается внутренний фартук. Для этого используются планки примыкания нижние, которые прикладываются к стенкам трубы, затем отмечается верхняя кромка планки на стене. После этого по намеченной линии пробивается штроба с помощью «болгарки». Далее пыль убирается, а штроба промывается водой. С нижней стенки трубы начинается установка внутреннего фартука. Планка примыкания нижняя подрезается по месту, устанавливается и закрепляется саморезами. Затем по такой же схеме монтируется фартук по остальным стенам. Чтобы исключить возможность протечек, установка производится внахлест 150 мм.
Берется плоский лист, который называется «галстук» (для стока воды), и устанавливается под нижний элемент внутреннего фартука. Этот «галстук» направляется в ендову или вниз до карниза крыши. В конце, с помощью плоскогубцев и молотка, по краю «галстука» делается бортик. Листы металлочерепицы устанавливаются поверх внутреннего фартука и «галстука».
Устройство планки примыкания верхней является завершающим моментом монтажа крыши. Установка происходит, как и у внутреннего фартука, только верхняя кромка наружного декоративного фартука крепится прямо к стене, не заводя его в штробу. Это отделочный элемент кровли, выполняющий свои функциональные обязанности и придающий крыше красивый внешний вид.
Дополнительные работы
После завершения монтажа всей металлочерепицы необходимо перейти к следующему этапу и скрыть конек крыши. Для этого нужна уплотнительная прослойка, с помощью которой он закрывается коньковыми элементами с нахлестом на черепицу, которые крепятся обычными гвоздями к обрешетке с шагом 200 мм.
Из металлочерепицы выполняется с помощью специального разжелобочного элемента. На нижнюю обшивку монтируется промежуточная конструкция, на которую на болтах прикрепляется разжелобочный элемент. Все зазоры между листами металлочерепицы и разжелобочным элементом, зазоры во всех местах под коньком, все остальные неплотности и зазоры на крыше герметизируются любым силиконовым герметиком или устраняются специальными уплотнительными лентами, которые прибиваются к профилю небольшими гвоздями.
При монтаже антенных выходов срезается их верхушка антенного выхода, чтобы размер получился на 20% меньше самого диаметра трубы. Затем он надевается на трубу, и основанию антенного выхода придают форму кровли с помощью киянки. После этого необходимо промазать стыки силиконовым герметиком и закрепить антенный выход саморезами к кровле.
Для установки вентиляционных элементов сначала отмечается и вырезается по шаблону отверстие в металлочерепице. Затем к листам металлочерепицы саморезами прикрепляется проходной элемент с предварительно нанесенным силиконом. В проходной элемент вставляется выход вытяжки и устанавливается вертикально с помощью уровня, после закрепляется саморезами. Выход вытяжки соединяется с помощью гофрированной трубы с воздуховодом внутри дома. Сама труба прокладывается через пароизоляцию, затем утеплитель и, конечно, гидроизоляцию. Все места, где проходит гофрированная труба, герметизируются клейкой лентой.
Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и жилых помещений от атмосферных осадков. Практически все производители металлочерепицы и кровельных аксессуаров предоставляют покупателям своей продукции подробные руководства и технические инструкции по правильному обустройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.
Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли – холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур.
Теплая же крыша, в отличие от холодной, предусматривает формирование многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы нужно сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию. Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.
Обрешетка
Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы является формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажа зависят эксплуатационные качества всей крыши.Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:
- возведение стропил;
- настил гидроизоляционной пленки;
- обустройство контробрешетки;
- обрешетка.
- покрытие металлочерепицей.
Поверх контробрешетки монтируется непосредственно сама обрешетка. Для её устройства используют деревянные бруски 5×5 см либо 3,2×10 см.
Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков.
Расстояние между отдельными досками обрешетки, или так называемый шаг, определяется в зависимости от выбранного вида металлочерепицы. Инструкция к тому или иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размере шага в карнизной части ската кровли. Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки между первым и вторым бруском в 250 мм, между вторым и третьим – 350 мм, а для последующих – 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки 350 мм между первым и вторым рядом и 400 мм между последующими.
Также стоит обратить внимание на крепление элементов контробрешетки к стропилам. В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для поглощения возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя.
Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди.
Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксированному. Оба полотна скрепляются между собой саморезами. После этого листы еще раз тщательно выравнивают по карнизу и окончательно фиксируют к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный.
Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.
Ендовы
Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки. Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхность обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовы подразумевает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты.Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.
Торцевые планки
Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхность, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли. Кроме того, торцевая планка защищает конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы. Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см. Исходя из названия этого элемента, несложно догадаться о его предназначении и расположении в конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски.
Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.
Коньковые планки
Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивая надежную защиту от попадания воды. В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.Снегозадержатели и другие элементы безопасности
Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для обеспечения ее безопасной эксплуатации и обслуживания. Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию через определенное расстояние, а также в шахматном порядке. Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки. Снегозадержатели имеют две наиболее распространенные конструкции – в виде планок различного формата или соединенных между собой трубок.
Как известно, передвижение по поверхности металлочерепицы может стать причиной ее деформации. Такие аксессуары, как переходные мостики и кровельные ограждения обеспечат сохранность кровельных листов и безопасность передвижения по ним. Схема установки таких элементов кровли должна предусматривать наличие отдельной сплошной обрешетки. Также возможен монтаж специальных лестниц, при помощи которых можно взбираться на скаты со слишком крутым уклоном. Инструкция установки этих элементов предусматривает обязательную герметизацию мест крепления к поверхности кровли из металлочерепицы. При этом лестница может состоять из двух сопряженных конструкций – пристенной и кровельной. В комплектацию к этим аксессуарам также входят кронштейны, уплотнители, опорные элементы, поручни и пристенные фланцы.
Планки примыкания
Немаловажным этапом монтажа кровли из металлочерепицы является обустройство примыканий листового материала с конструкционными элементами здания, которые располагаются на крыше. К таковым можно отнести мансардные окна, дымоходы, вентиляционные выходы. И если в случае с мансардными окнами достаточно использовать детали, которые идут в комплекте с окном, то выход дымоходов нужно оборудовать при помощи специальных планок. Правильная технология оборудования таких узлов исключает попадание атмосферных осадков между дымоходом и окружающими листами металлочерепицы. Как и в случае установки ендов, планки примыкания могут использоваться также двух типов – внешние и внутренние. Так называемый внутренний фартук полностью охватывает периметр дымохода и фиксируется с расположением верхней загнутой кромки в заранее оборудованную штробу в кладке дымохода. После этого внутреннее примыкание оборудуется отводом воды под листами металлочерепицы. После укладки листового кровельного материала нужно произвести установку внешних планок примыкания. По принципу внутренних, края этих планок также помещаются в заранее подготовленную штробу в дымоходе.Сверху вентиляционных выходов, проходящих через кровлю, устанавливаются специальные аксессуары, препятствующие попаданию воды или листьев в каналы.
Для установки описываемых деталей нужно оборудовать отверстие в кровле и закрепить их при помощи саморезов, не забыв при этом о герметизирующей прокладке, которая идет в комплекте. По схожей процедуре монтируются канализационные выходы и места крепления телевизионных антенн.
Использование металлопрофиля или металлочерепицы в качестве кровельного материала на сегодняшний день можно смело назвать наиболее оптимальным и сбалансированным выбором, особенно в сравнении с керамикой или мягкими покрытиями. Устройство на крыше кровли из металлочерепицы вполне по силам выполнить своими руками, но, как и большинство кровельных работ, потребует аккуратности и тщательной подготовки к работе. Металлочерепица в разы легче, чем шифер или обычная черепица, при должном качестве цинкования и полимерного покрытия срок службы металла может легко превысить 30 лет. Главное - благодаря профилированному устройству поверхности кровля легко противостоит нагрузкам от снега, ветра и ливневых потоков воды.
Кровля из металлочерепицы
Принцип использования и устройство покрытия мало чем отличается от других кровельных материалов, но имеет свои особенности. Конструкция кровли из металлочерепицы понятна из чертежа. Устройство кровли состоит из основных компонентов:
- Несущего каркаса из стропил, обрешетки и, при необходимости, контробрешетки;
- Карнизных элементов, коньковых планок и ендовы крыши, группы вспомогательных защитных накладок, известных, как доборные элементы для кровли из металлочерепицы;
- Системы гидроизоляции и теплоизоляции;
- Листы металлочерепицы, уложенные в строго определенном порядке.
Важно ! В отличие от металлопрофиля, кровля из металлочерепицы требует высокого качества устройства каркаса. Разность диагоналей воображаемой четырехугольной плоскости стропил не должна превышать двух миллиметров.
Устройство крыши из металлочерепицы, подготовка к работам
Подготовительные работы к устройству начинают с того, что тщательно выравнивают плоскость, образованную верхними кромками стропильных балок. Большинство марок металлочерепицы требуют очень точного устройства каркаса. В противном случае при укладке вы сами не заметите, что даже при соблюдении технологии устройства кровли с точностью до миллиметра, каждый последующий лист в ряду будет как бы отклоняться от вертикали. В итоге замыкающий угловой лист просто будет невозможно состыковать в вертикальном и горизонтальном ряду, видео
В отдельных случаях выравнивание проще выполнить с помощью контробрешетки.
Купленный материал металлочерепицы лучше перевозить на грузовичке, с подходящим по размеру кузовом. Его длина должна быть не менее длины листа. Ни в коем случае нельзя допускать свисания листов. Во-первых, из-за тонкого металла лист металлочерепицы может легко деформироваться, что может привести к потере внешнего вида и невозможности дальнейшего использования при устройстве кровли. Во-вторых, таким образом очень просто повредить полиэстровое покрытие металла.
Совет ! Если металлочерепица будет храниться достаточно продолжительный срок до начала устройства кровли, переложите листы деревянными рейками, сечением 15х100 мм.
Перед началом работ необходимо составить смету, и оценить, какие основные элементы кровли из металлочерепицы, и в каком количестве потребуются для устройства и монтажа. Крепежные элементы и уплотнитель берем с запасом в 10%.
При расчете потребностей в листах металлочерепицы помним, что устройство кровли выполняется с перекрытием одной волны соседним листом. В отдельных случаях вертикальные кромки листов имеют специальные замки, как на фото, поэтому расчет количества полосок нужно выполнять, исходя из конкретной марки металлочерепицы, из которой планируется устройство кровли.
Весь пиломатериал, доску для обрешетки и рейки под контробрешетку необходимо обработать антисептиком, желательно на алкидной основе. Особенно тщательно следует выбирать вариант средства в случае устройства холодной кровли из металлочерепицы. В теплом варианте слой теплоизоляции укладывается под гидроизоляцию, и тем самым уменьшается пространство для заражения деревянных элементов каркаса.
Технология устройства холодной кровли из металлочерепицы предусматривает укладку теплоизоляции на балки потолочного перекрытия, чердак остается неутепленным и чаще всего продуваемым сквозняками, что увеличивает риск заражения. Устройство холодной кровли крыши проще, так как не требует дополнительных работ укладки матов непосредственно на стропила.
Технология устройства крыши из металлочерепицы
Устройство кровли сводится к укладке листов из металлочерепицы и закреплению ее на несущем каркасе. Процесс укладки кровельного материала выполняется в несколько основных этапов:
- Крепим на стропилах полотно гидроизоляции и забиваем контробрешеткой и досками обрешетки, выполняем установку креплений под желоба водостоков;
- При наличии внутреннего излома пересекающихся скатов крыши перед укладкой основного слоя металлочерепицы устройство водоотвода ендова;
- Укладываем по схеме и инструкции листы металлочерепицы;
- Выполняем установку коньковых, карнизных и фронтальных защитных планок, зашиваем плоскость поднебесника и нижней части свесов кровли;
- Устанавливаем элементы вентиляции, выполняем установку уголковых накладок в зоне примыкания к печной трубе и продухам, собираем системы снегозадержателей;
- Выполняем устройство теплоизоляции и пароизоляции, зашиваем поверхность конструкции.
Совет ! Учитывая огромный объем работы с саморезами при устройстве кровли, наиболее удобным будет заворачивать крепежные элементы с помощью шуруповерта с насадкой под регулируемое усилие заворачивания головки.
Выполняем установку обрешетки, гидроизоляции и элементов ендовы
Устройство кровли предполагает укладку металлочерепицы на обрешетку, чем шире доска, тем легче крепить металл. Начинаем установку с набивки планки на свесы стропил натяжной планки. От нее начинаем раскатывать полотнища гидроизоляции, если в конструкции крыши есть ендова, то укладку материала выполняем от деревянной планки на месте стыковки скатов. Предварительно необходимо уложить по желобу ендовы одно раскатанное полотнище гидроизоляции, как на схеме.
Полотно мембраны необходимо укладывать с нахлестом и обязательно проклеивать соединительной клеящей лентой СП-1. Это предотвратит поглощение теплоизоляционным слоем конденсирующейся влаги. Устройство гидроизоляции не должно иметь провисаний. Уложенные листы гидроизоляционной пленки закрепим гвоздями планки контробрешетки. Лучшее всего для устройства контробрешетки подойдут обработанные Тиккурилой сосновые бруски 50х60 мм. Поверх контрпланок установим горизонтальные доски обрешетки.
Устройство обрешетки напрямую зависит от периода волны металлочерепицы. Шаг установки доски должен совпадать с горизонтальными рядами впадин на листах кровельного материала. Листы металлочерепицы потребуется крепить без зазора к дереву обрешетки с помощью саморезов с головкой на силиконовой прокладке. Такое устройство обеспечит плотное и герметичное прилегание к доске.
Прежде чем перейти к укладке листов металла, необходимо выполнить устройство ендовы крыши. Угловое соединение усиливается двумя сбитыми под углом досками обрешетки, на которые укладывают внутренний желоб из металла, по нему и будет стекать дождевая и талая вода. Устройство собирают из отдельных секций и пришивают на доски обрешетки с перехлестом на 15-18 см и заливкой стыков герметиком. После устройства обоих скатов кровли металлочерепицей, поверх листов металла устанавливают верхнюю планку ендовы.
Устанавливаем листы металлочерепицы, выполняем устройство торцов и конька
Перед установкой кровельного материала на карниз свеса набивают брус сечением 100х100 мм или пару досок 100х50 мм. На уложенный материал натягивают и запускают вниз нижний край первого полотна гидроизоляции. На брусе крепим крюки под навешивание желобов водосточной системы и навешиваем карнизную планку, закрывающую брус и предохраняющую затекание воды под скат кровли. На верхний край карнизной планки наклеим клеящую ленту и, вытянув нижний краешек гидроизоляционного материала, выполним установку его на ленту.
При устройстве кровли листы металлочерепицы чаще всего укладывают по конкретной схеме, предусмотренной проектом. Если выполнять укладку и устройство слева направо, каждый край следующего листа необходимо заводить под срез предыдущего. С выкладкой первых трех листов переходят к устройству верхнего ряда, далее к укладке следующих четырех-пяти штук. Зачастую, чтобы избежать перекоса в положении отдельных участков металлочерепицы, вдоль обрешетки натягивают тонкий капроновый шнур, по которому выполняют устройство и ровняют края.
Совет ! Если возникает необходимость наступать на закрепленный металлический лист во время устройства кровли, делать это можно только в мягкой обуви, и тщательно выбирать точку опоры, чаще всего это впадина волны.
Крепеж саморезами выполняется в шахматном порядке, нижний край крепится в каждой волне кровельного материала. Далее устанавливаются торцевые планки, которые «пришиваются» саморезами через 50-60 см, соединение накладок выполняется с нахлестом в 50-60 мм.
Для устройства конькового узла потребуется подшить место соединения скатов крыши над прогонной балкой с помощью двух досок, на них будет опираться декоративная накладка, чаще округлой формы с заглушками. На торец накладки прикручивают саморезами заглушку и крепят на деревянной балке. Под продольные края коньковой накладки обязательно устанавливается уплотнитель с волнистой поверхностью, и выполняют крепеж саморезами через одну волну.
Устройство зоны примыкания и вентиляции
Пространство вокруг печной трубы требует повышенного внимания при монтаже, так как устройство крыши предполагает наличие достаточно большого зазора между стенкой трубы и металлическим листом, через который может подтекать влага. Щель закрывают с помощью уголковых накладок. Первой устанавливают накладку — фартук в нижней части дымовой трубы, под низ накладки заводят тонкий металл с отбортовками, называемый еще галстуком. Лист металла с бортами предназначен для отвода воды, поэтому он тянется вниз, до самого карниза крыши. Аналогичными накладками, но более простой формы закрывают боковые и верхнюю стенки.
Сборку вентиляционных систем можно выполнить на крыше из металлочерепицы своими руками, даже не имея специального опыта работы с выводами. Для этого размечают точку выхода трубы вентиляции и ножницами по металлу вырезают отверстие в кровле. На отверстие одевают резиновый уплотнитель и крепят фланцевое посадочное устройство, на которое в дальнейшем устанавливается вывод вентиляции помещений, подкрышного пространства или канализационных каналов.
Укладка теплоизоляции крыши из металлочерепицы своими руками
На завершающем этапе построения кровли выполняют утепление крыши с внутренней стороны покрытия. Для этого теплоизоляционные маты из базальтового или минерального волокна нарезают в размер пространства между стропильными балками и аккуратно, без деформации, укладывают между стропилами. На следующем этапе потребуется закрыть теплоизоляцию пароизоляционной мембраной. Чаще всего полотно изоляции распрямляют и пришивают к стропилам с помощью степлера и проклеивают стыки с помощью СП-1. Все устройство теплоизоляции закрывают листами из водостойкой 8-ми миллиметровой ОСБ. Стыки между листами тоже проклеивают соединительной лентой и покрывают алкидным защитным лаком для усиления водостойкости плиты.
Заключение
При обустройстве кровли большинство монтажных работ требует повышенной аккуратности, чтобы уменьшить риск повреждения наружной поверхности металлочерепицы. Все стыки необходимо уплотнять герметиком, а кромки разрезанного листа необходимо обязательно обрабатывать аэрозольной защитной краской, в противном случае уже через пару месяцев начнется интенсивная коррозия и ржавление.
Кровля из металлочерепицы – это современное и популярное решение, простота укладки и доступные цены. Материал имеет хорошие эксплуатационные характеристики и может использоваться на крышах различных конфигураций. Соблюдение технологии укладки позволяет создавать долговечную кровлю, обеспечивающую высокий уровень защиты подкровельного пространства и помещений от ветра, холода и осадков. Укладкой металлочерепицы должны заниматься квалифицированные специалисты, чтобы обеспечить самый лучший результат. Процесс укладки этого материала имеет некоторые отличительные особенности. При обустройстве такой кровли надо заранее определиться с типом материала и утеплением.
Металлочерепица чаще всего применяется для перекрытия кровли Источник orgtorg.org
Онлайн калькулятор кровли
Чтобы узнать примерную стоимость кровли различных типов, воспользуйтесь следующим калькулятором :
Холодная или теплая кровля
Существует два типа кровли с использованием этого материала, которые отличаются своими характеристиками. В холодной кровле не используется утеплитель, подходит для тех случаев, когда утеплитель можно проложить в перекрытии чердака. Теплая кровля делается в тех случаях, когда жилое пространство располагается непосредственно под крышей.
Холодная кровля .
Используется два слоя материалов – гидроизоляция (для защиты внутреннего помещения от возможного конденсата) и металлочерепица. Оба слоя отделяются друг от друга контробрешеткой и обрешеткой, делается вентиляция в месте стыка скатов. Для гидроизоляции используется ПВХ или толстая пленка, нельзя допускать полное натяжение материала, пленка должна провисать примерно на 25 мм, что улучшает стекание влаги. Гидроизоляционный слой крепится к стропилам и фиксируется под обрешеткой.
Применяется в домах, где чердачное помещение не будет использовано как жилое Источник proroofer.ru
Теплая кровля .
Основа конструкции такого типа утеплитель, выполняющий дополнительно функцию звукоизоляции. Для этого могут использоваться различные типы утеплителя. Толщина утеплителя зависит от особенностей здания и климата региона, в основном его слой не меньше 15 см. Еще один важный показатель утеплителя – огнеупорность. Теплоизоляция располагается в пространстве между стропил, используется пароизоляционный слой ниже теплоизоляции и гидроизоляция. Между слоями делаются небольшие зазоры для обеспечения вентиляции. Все слои одновременно должны быть достаточно плотными (чтобы не было пустот, где накапливается влага) и не толстыми (чтобы не мешать вентилированию).
Такая схема используется для обустройства теплого помещения под кровлей Источник remoo.ru
При закупке материалов надо выдерживать сечение досок, чтобы в скором будущем не пришлось проводить ремонт. Для обустройства кровли закупается металлочерепица на крышу, доборные элементы, доска, саморезы и другие расходные материалы. Цена конструкции будет зависеть от вида выбранного покрытия, утеплителя, размера и формы крыши. Средняя стоимость одного метра крыши составляет 1-1,5 тыс. руб. Подсчет количества материалов необходимо оставить квалифицированным мастерам.
Форма крыши играет не последнюю роль в образовании цены Источник oooarsenal.ru
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования, монтажа и ремонта кровли под ключ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Подготовительные работы и расчет материалов
На первом этапе проводится промер всех стен и осуществляется устранение расхождений – максимально ровный короб избавляет от необходимости подгонки стропил. Пиломатериалы обязательно хорошо просушиваются. Далее проводится замер материалов и составляет план кровли :
необходима точная длина стен , что позволит определить площадь скатов;
определяется место размещения мансардных окон , вентиляции, дымохода и так далее.
После этого осуществляется расчет бруса и листов, количество данного материала определяется из площади кровли, а также установленного угла скатов. В большинстве случаев делают двускатную, уклон 35 градусов. Доски для стропильных ног определяется шагом их установки, размеров запланированной кровли и ее высоты. В основном расстояние между стропилами 100 см. Количество требуемых стропил определяется исходя из длины стены деленной на шаг, добавляется один и округляется к большему. Крыша из металлочерепицы может делаться без дополнительного укрепления под стропила. Далее надо высчитать материал на обрешетку, которая монтируется с расстоянием между собой от 35 до 40 см.
Основное назначение обрешетки заключается в поддержании каркаса, который формируется при помощи стропил. Также на обрешетку крепится металлочерепица, гидроизоляция, создает естественную вентиляцию.

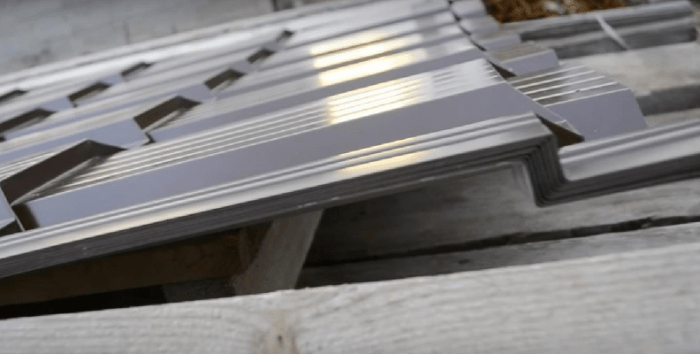

Крепление металлочерепицы производится на обрешетку Источник udec.ru
Обрешетка может быть:
разреженной – между досками делается определенное расстояние, шаг между монтируемыми досками определяется интервалом волн черепицы;
сплошной – доски крепятся без зазоров друг к другу, увеличивается прочность каркаса, но требуется больше денежных затрат на приобретение материалов.
В основном применяется разреженная обрешетка, поскольку металлочерепица сама по себе прочная, для нее не надо укреплять каркас.
Стропильная система, гидро- и теплоизоляция, обрешетка и угол наклона
Монтаж кровли из металлочерепицы начинается с установки стропильной системы.
Процесс осуществляется по следующей технологии :
на анкерные болты или шпильки крепится мауэрлат;
устанавливаются стропила на опорном брусе, фиксируются уголками, сверху они срезаются под углом и соединяются попарно поперечинами и стальными планками.
Если крыша высокая или имеет большую площадь, тогда устанавливается коньковый брус, стропила крепятся над ним и все вместе стягивается уголками.
Высокая крыша требует дополнительной установки конькового бруса Источник krsk.au.ru
Практически всегда кровля утепляется специальными материалами, что увеличивает ее эксплуатационные характеристики и функциональность. Опорой для утеплителя служит обрешетка, сверху он закрывается гидроизоляцией. Для обрешетки применяются широкие доски, расстояние между первыми нижними полосками до 15 см. крепление к стропилам при помощи двух гвоздей для создания максимально надежной основы под металлочерепицу.
Схема обустройства крыши достаточно сложная Источник pinterest.com
Устройство кровли из металлочерепицы осуществляется с допустимыми нормами угла наклона. При этом угол наклона определяет другие показатели кровли, такие как вид металлочерепицы, конструкцию каркаса, вес кровельного пирога. Чем больше угол уклона, тем больше потребуется материалов из-за увеличенной площади ската, при этом увеличивается парусность конструкции. Оптимальным считается угол в 22 градуса, минимальным – 14 градусов, если сделать меньше, тогда невозможно пользоваться пространством чердака и не обеспечивается необходимая прочность всей конструкции.
Монтаж металлочерепицы
Металлочерепица крепится к обрешетке специальными кровельными шурупами, которые имеют мягкую прокладку, их вкручивают во впадины волн. Некоторые виды черепицы имеют скрытые крепления, в таком случае используются саморезы с пресс-шайбой. Сила вкручивания должна быть оптимальной: при недостаточной силе вкручивания влага будет попадать под саморез и приведет к появлению коррозии, если вкручивать слишком сильно, тогда произойдет деформация прокладки и нарушится ее герметичность.
Видео описание
Как должен проходить монтаж металлочерепицы покажет видео:
Существуют обязательные правила монтажа кровли :
перед креплением металлочерепицы надо проверить надежность и симметричность установленной обрешетки;
саморезы обязательно вкручиваются в нижней волне листа , вставляются только перпендикулярно доске;
перехлесты соединяются при помощи укороченных саморезов в подъемах волнах;
крепление листов начинается с левого нижнего угла и поднимается вверх.
Саморезы вкручиваются во все волны по периметру ската, внутри в шахматном порядке.
Доборные элементы и вентиляция
Устройство кровли из металлочерепицы по деревянной обрешетке подразумевает использование различных доборных элементов. Это специальные изделия, которые скрепляют разные части кровли, делая ее максимально безопасной и удобной в эксплуатации.
Чтобы крыша выглядела завершенной, и не боялась влаги, ее дополняют защитными материалами Источник bta.ru
К ним относятся следующие элементы:
карнизная планка – делается из материала, что и листы металлочерепицы, используется для защиты лобовых досок от возможного намокания во время осадков;
снегодержатели – защищают от падения снежных масс с кровли;
планка примыканий – используется для укрепления стыков листов с поверхностями шахт вентиляции и печи, парапетов, стен;
торцевая планка – защита крайних деталей от влаги, предупреждает поломки от больших ветровых нагрузок;
конек – представляет собой согнутый лист, который соединяет металлочерепицу на переломах скатов.
Учитывая особенности конструкции, ей требуется обустройство хорошей вентиляции внутреннего пространства. Тип вентиляции зависит от вида выбранной кровли – холодной или теплой. Установив теплую кровлю, стоит приготовиться к тому, что с воздухообменном могут быть некоторые проблемы. Воздух будет выходить по волнам через установленные коньки. В данном случае воздухообмен может остановиться в результате образования ледяной корки в морозы. Она появляется во внутреннем пространстве из-за сильных перепадов температур. Поэтому такой вариант считается не самым лучшим.
Видео описание
Подготовка крыши к монтажу металлочерепицы начинается с обрешетки:
При установке холодной кровли можно создать более качественную вентиляцию. Устанавливаются трубы, которые из чердачного помещения выходят через кровлю наружу, на скатах делаются слуховые окна. Такой тип вентиляции влечет к дополнительным растратам, но является очень надежной.
Заключение
Устройство крыши из металлочерепицы имеет свои особенности и преимущества. Материал долговечный, легкий и выносливый. Но ее монтаж требует наличие опыта и знаний, соблюдение технологии и определенных требований. Очень важно придерживаться всех норм и стандартов, что позволит добиться высококачественного результата. Для большей безопасности и удобства на кровлю монтируются специальные доборные элементы.
