В данной статье мы рассмотрим информацию о том, какие трубы лучше для водяного пола, их разновидности, преимущества и недостатки и сравним некоторые из наиболее применяемых видов. Устройство таких теплых полов сейчас приобретает популярность, так как становится доступнее.
Широкое применение в отоплении сейчас имеют трубы из сшитого полиэтилена и металлопластиковые, так как очень надежны в эксплуатации.
Выбор труб очень важен в установке теплого пола, ведь от этого зависит эффективность работы напольного отопления. Далее вы найдете для себя информацию, которая позволит вам выбрать систему подогрева, подходящую именно вашему случаю.
Труба для теплого пола какая лучше
Водяной теплый пол или напольное отопление – система водяного отопления, в которой источник тепла (чаще всего вода) циркулирует по контуру труб, уложенных непосредственно в цементную стяжку пола.
Такой метод обогрева помещений в настоящее время широко распространен, так как система напольного отопления имеет отличительные особенности в сравнении с радиаторным отоплением.
Первое – воздух в помещениях прогревается равномерно, при чем достигается оптимальное распределение температуры, когда внизу, где непосредственно ноги соприкасаются с полом воздух будет прогрет до +22°С, а воздух в средней части помещения, где находится голова, прогреется до +18°С.
Второе – это энергоэффективность, водяной теплый пол значительно эффективнее прогревает помещение, причем температура теплоносителя составляет всего 30-50° C, и прогретая поверхность пола дольше отдает тепло, в результате чего увеличивается КПД и уменьшаются затраты на энергоносители.
Третье – увеличение свободного пространства и улучшение интерьера помещений в результате отсутствия радиаторов отопления и внешних трубопроводов.
Если Вы останавливаете свой выбор на водяном напольном отоплении, тогда необходимо акцентировать внимание на то, что трубы - это важнейший элемент всей системы. Исходя из этого определения, такие характеристики, как надежность, долговечность и бесперебойная эксплуатация, должны быть у труб для теплого пола.
Соответствие этим критериям крайне важно, так как трубы в процессе укладки будут спрятаны в стяжке пола и зрительно оценить их состояние практически невозможно. Не качественные или неправильно проложенные трубы могут в последствии привести к затоплению, и соответственно к непредвиденным расходам и крайне дорогому ремонту.
Для водяного теплого пола могут применяться различные виды труб, изготовленные из широкого спектра материалов – медные, из нержавеющей стали, металлопластиковые, из полиэтилена повышенной термостойкости (PE-RT) и из сшитого полиэтилена.
Для обустройства теплых полов подходят сразу четыре вида коммуникаций, выполненных из разных материалов, некоторые из которых имеют несколько разновидностей, не все они пользуются спросом на рынке. И дело тут не в том, что одни трубы чем-то существенно хуже других, а в их стоимости.
Несмотря на большое количество достоинств, которыми обладают изделия из меди и нержавеющей стали, их цена становится препятствием для большинства покупателей. Гораздо более привлекательными в этом контексте являются полимерные трубы для теплых полов, характеристики которых не слишком сильно уступают металлическим.
При этом, среди них тоже есть только два типа изделий, пользующихся спросом. Наиболее оптимальным выбором для сетей напольного топления принято считать металлопластиковые трубы и из сшитого полиэтилена типа PE-X. Главный аргумент в пользу этого – наилучшее соотношение цены и качества у данных изделий.
Но тут возникает следующий вопрос – какая труба лучше для теплого пола – полиэтилен или металлопласт? Однозначный ответ на него дать довольно сложно, особенно учитывая тот факт, что стоимость обоих видов коммуникаций отличается не слишком значительно.
Поэтому решать, какие трубы использовать для теплого пола лучше после тщательного изучения их характеристик, детально представленных ниже.
- Прежде всего, стоит рассмотреть список общих позитивных качеств пластиковых коммуникаций, которым свойственны:
- Долговечность – большинство полиэтиленовых и металлопластиковых труб имеют срок эксплуатации порядка 50 лет.
- Отсутствие коррозии – которая не является проблемой для пластмасс.
- Низкая теплопроводность – означающая, что теплоноситель будет остывать в трубах медленно, и длительное время обогревать помещения.
- Хорошая звукоизоляция – минимизирующая уровень шума от потока жидкости.
- Экологическая чистота – полимеры идеально подходят даже для транспортировки питьевой воды.
- Малый вес – особенно по сравнению с медными или стальными аналогами, который позволяет значительно упростить процесс монтажа.
Требования к трубам для теплого водяного пола
Поскольку монтаж подогреваемого пола является достаточно непростым процессом, к отопительным трубам для него предъявляются особые требования. Прежде всего, нужно отметить, что для таких нужд категорически запрещено использовать обыкновенные трубопроводы для холодного и даже горячего водоснабжения, поскольку они не предназначены для нагрузок сети обогрева.
Как уже было сказано выше, трубы водяного пола обязательно должны быть долговечными, чтобы не получить критические повреждения при резком перепаде давления или температуры, а также выдерживать химические и бактериологические нагрузки.
Подобные коммутации высокого качества смогут прослужить более пятидесяти лет, даже если они изготовлены из полимеров, а их металлические аналоги – гораздо дольше. Эта характеристика очень важна, с учетом того, что для замены труб, проложенных под слоем стяжки, пол необходимо полностью разбивать.
Кроме того, трубопроводы для водяного пола должны обязательно характеризоваться высокой герметичностью, иметь надежную изоляцию и защищать отопительную систему от окисления. Также они должны иметь достаточную эластичность, чтобы сгибаться вручную, и устойчивость на изгиб, чтобы не ломаться и не трескаться в таких местах.
Подобным высоким требованиям отвечают трубы из полипропилена, полиэтилена, меди и нержавеющей стали. Коммуникации других видов, в том числе и изготовленные из чугуна, использовать для конструирования напольного отопления запрещено.
При этом предпочтение всегда стоит отдавать продукции известных мировых производителей, качество которой подтверждено длительными успешными продажами и отсутствием жалоб покупателей. Далее необходимо рассмотреть характеристики каждого вида труб в отдельности.

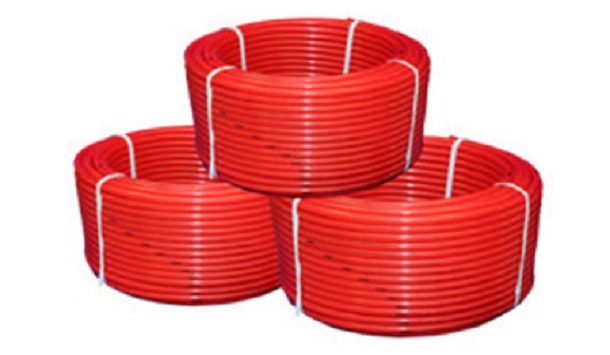

Сшитый полиэтилен (PE-X или пекс) - полимер этилена с поперечно сшитыми молекулами.
Трубы из сшитого полиэтилена – это новая модификация полиэтиленовых труб, в которых удлиненные углеводородные молекулы связанны между собой поперечными связями.
В результате достигается трехмерная термически устойчивая структура, а трубы из сшитого полиэтилена получают совершенно новые характеристики и отличительные свойства в сравнении с обычными полиэтиленовыми.
В результате такого взаимодействия молекул, формируется пространственная решётка, которая позволяет сшитому полиэтилену выдерживать длительное воздействие высоких температур, а применение труб из такого материала все чаще используется в системах горячего водоснабжения и отопления.
К тому же материал химически и электрически инертен, у труб из сшитого полиэтилена очень высокий показатель устойчивости к воздействию разнообразных агрессивных сред и коррозии.
Благодаря низкому коэффициенту шероховатости внутренней поверхности труб уменьшается гидравлическое сопротивление и исключается такое явление как “зарастание каналов”, а эластичность позволяет изгибать трубы до определенного радиуса без нагрева и применения специальных инструментов.
Трубы из сшитого полиэтилена отличаются от других труб таким свойством, как “структурная память”, это способность при нагреве восстановить свою первоначальную форму после механических воздействий (например, в результате залома).
- Трубы из сшитого полиэтилена подразделяют на три вида по степени сшивки:
- PE-Xa – при производстве применяется пероксидная технология сшивки, исходный полиэтилен нагревается под высоким давлением в присутствии пероксидов. В результате получается очень крепкий материал с возможностью выдерживать высокую температуру до 95° C.
- PE-Xb – при производстве применяется силановая технология сшивки, когда происходит химическое воздействие на полиэтилен различных веществ, в основном при помощи силана.
- PE-Xс – при производстве происходит облучение готового материала электронами.
Все виды труб из сшитого полиэтилена отличного подходят для системы напольного отопления, следует отметить что чаще применяют трубы PE-Xb и PE-Xс, так как они более эластичны и имеют меньший радиус изгиба, а PE-Xa имеют большую степень сшивки.
Поэтому необходимо применение специального инструмента или же во время укладки делать больший радиус изгиба, также труба PE-Xa дороже от своих аналогов и чаще применяется для радиаторного отопления.
Трубопроводы из сшитого полиэтилена – отличаются прочностью и устойчивостью к температурным воздействиям. В сравнении с трубами из обычного полиэтилена и полипропилена, их производят с применением специальной технологии, предусматривающей обработку материала под высоким давлением, благодаря которому в его структуре возникают дополнительные поперечные мосты.
Данная технология называется «сшивкой». Помимо описанных выше четырех способов обработки полиэтилена, разделяющих их на группы PE-Xa, PE-Xb, PE-Xc и PE-Xd, также существует важное понятие плотности сшивки.
Существует полиэтилен низкой плотности (маркировка LDPE), средней плотности (маркировка MDPE) и высокой плотности (маркировка HDPE). Разумеется, трубы разных видов отличаются своей стоимостью, которая увеличивается с возрастаем прочности их структуры.
Стоит также отметить, что сшивка – как метод производства прочных полиэтиленовых труб для теплых полов, направлена на получение тепловой стабильности материала, которому нужно будет находиться под давлением.
Например, обычный полиэтилен высокой плотности типа HDPE не способен долго выдерживать нагрузки при температурах свыше 60˚С. В то же время, после сшивки, он оказывается способен выдерживать температуру порядка 100˚С. Если говорить о конкретном типе трубы из сшитого полиэтилена, являющемся оптимальным для теплого пола, то специалисты рекомендуют PE-Xa.
Она обладает хорошими показателями прочности и вполне доступной стоимостью. При этом у труб такого типа есть и незначительные недостатки, которые выражаются в сложной сгибаемости, которая утяжеляет монтаж, хрупкости верхнего антидиффузного слоя и чувствительности к прямым солнечным лучам, что важно при хранении.
PEX-a

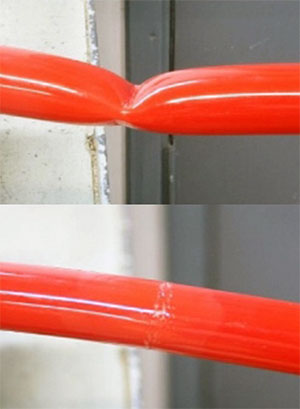

Если трубу из сшитого полиэтилена изогнуть, а после этого прогреть, она восстановит прежнюю форму. На месте изгиба останется малозаметный след, а свойства изделия не поменяются.
К химическим способам сшивки относится также сшивка пероксидами, при которой полиэтилен предварительно равномерно смешивают с пероксидом. Сшивка происходит в экструдере в расплавленном состоянии посредством воздействия лазерного света под высоким давлением. Этот способ дает 85% сшивки.
И самое главное – свойства материала одинаковы в любом месте, независимо от его толщины. Такой полиэтилен обозначают РEХ-A. Заломы у такой трубы можно с легкостью восстановить строительным феном, но показатель выдерживаемого давления чуть ниже чем PEX-B. По свойствам труба PEX-A самая эластичная и гибкая.
А вот трубы из РEХ-A при кратковременной пиковой температуре от -100 до +100 градусов Цельсия сохраняют свои теплофизические и прочностные свойства. Кроме того, сшитый полиэтилен РEХ-A обладает памятью формы. Это обозначает то, что испытав ту или иную нагрузку, материал восстанавливает свою первоначальную форму.
Обычный полиэтилен не термостоек и представляет собой совокупность длинных углеводородных молекул, которые никак не связаны друг с другом. Чтобы материал выдерживал высокие температуры, его необходимо сшить.
Сшивка — это образование между цепочками полиэтилена продольно-поперечных связей – за счет взаимодействия атомов углерода и водорода соседних молекул. Относительное количество образующихся поперечных связей в единице объема полиэтилена определяется показателем «степени сшивки».
Самые гибкие из всех PEX труб, имеют отличную молекулярную память и дают возможность с помощью строительного фена исправить заломы, возникшие в процессе монтажа. Используются в мировой практике уже более 50 лет, это дольше чем любой из видов PEX труб и за это время не было зарегистрировано ни одного серьезного случая.
Тем не менее, у этого вида труб есть два существенных недостатка. Во-первых, процент вымывания химических веществ от 50 до 200% больше чем у PEX-В, что негативно влияет на другие элементы отопительной системы. Во-вторых, высокая цена по сравнению с PEX-В и PEX-С.
А если добавить к цене труб еще и стоимость фитингов и инструмента, то общая стоимость систем отопления может отличаться в разы. Маленький радиус сгибания PEX-А по сравнению с другими трубами с одной стороны является преимуществом, с другой стороны вряд ли это свойство может служить решающим фактором при выборе.
PEX-b
Трубы PEX-В стали широко использовать позже, но все же уже зарекомендовали себя на рынке труб для систем отопления за более чем 40 лет своего существования.
Их отличают высокий показатель давления разрыва трубы и высокая устойчивость к окислению, что, несомненно, является важным преимуществом.
Недостатками данного типа труб является их жесткость и низкая молекулярная память. Например, труба, размотанная из катушки, будут сохранять изгиб. Жесткость особенно заметная на трубах большого диаметра, например, 1”.
PEX-c
Достаточно мало распространены как на Российском, так и на мировом рынке. В конце 2013 года в США на крупнейшего производителя этого типа труб был подан коллективный иск, в котором утверждалось, что их трубы подвержены высокому риску возникновения трещин из-за раннего окисления.
Подводя итоги нашей статьи, мы рекомендуем нашим клиентам выбирать между трубами PEX-А и PEX-В в зависимости от личных предпочтений, бюджета и индивидуальных особенностей систем отопления. Мы не продвигаем никого из конкретных производителей и работаем с любым материалом. Будем рады ответить на любые возникшие у вас вопросы.
PEX-d
PEX-d (азотные), производство которых достаточно сложно и имеет наименьшее распространение.
Полиэтиленовые трубы из сшитого сверхмолекулярного полиэтилена применяются в системах подачи холодной воды как более прочные и стойкие к различным внешним воздействиям.
- При необходимости использования в более высоких температурных режимах трубные PEX-изделия различают по классам эксплуатации, для которых определены разные рабочие и максимально допустимые температуры, а также срок службы при этих температурах:
- Для горячего водоснабжения при температурах не более 60-ти 0C – 49 лет/1 год.
- Для горячего водоснабжения при температурах до 70-ти 0C – 49 лет/1 год.
- В системах низкотемпературного напольного отопления – до 25-ти лет/4,5 года.
- Для устройства высокотемпературных систем напольного отопления и для низкотемпературного отопления через отопительные приборы – до 25-ти лет/2,5 года.
- При монтаже высокотемпературных отопительных систем от отопительных приборов – до 10-ти лет/1 год.
Трубы из полиэтилена повышенной термостойкости PE-RT (перт) – это довольно новый вид, основным компонентом которых является октен. В отличии от PE-X труб, которые имеют устойчивые поперечные связи молекул, в PE-RT полимер образует разветвленную структуру за счет боковых «цепочек» полимера, которые как бы переплетают основную главную цепь полимера.
В результате такой пространственной структуры трубы из полиэтилена PE-RT обладают устойчивостью к довольно высоким температурам теплоносителя.
Однако такой материал не имеет стойкости к длительному воздействию очень высокой температуры и давления, а также из-за низкой кислотоустойчивости восприимчив к агрессивным средам, и трубы из полиэтилена повышенной термостойкости из-за отсутствия поперечных связей между молекулами полимера не обладает свойствами “структурной памяти “.
Не смотря на отличительные технические характеристики от труб из сшитого полиэтилена, трубы PE-RT, применяются все чаще в системах напольного отопления из-за низкой цены.
Уникальность данных материалов заключается в том, что для получения хорошей долгосрочной гидростатической прочности при высоких температурах их не требуется сшивать. Это дает существенные преимущества при обработке в сравнении с системами из сшитого полиэтилена (PEX).
Металлопластиковые трубы очень часто применяют для описываемых целей. И тому есть причины. Материал прекрасно гнется, причем нагревать его для этого не обязательно. Это дает возможность без лишних усилий, а также применения фитинговых соединений укладывать элементы из металлопластика любых конфигураций и плотности витков.
К тому же металлопластиковые трубы продаются в бухтах, где их длина составляет до 50 м, что позволяет в небольших и средних по площади комнатах прокладывать систему без соединений. Кстати, под заказ можно приобрести бухту металлопластика 80-90 метров, чего будет достаточно и для довольно большой площади.
Металлопластиковые трубы довольно часто применяются для систем отопления, и в частности для теплого пола.
Металлополимерные трубы имеют три слоя – внутренний, обычно это сшитый полиэтилен, для производства применяется различными методами сшивки (PEX-b, PEX-с), затем идет металлический слой из алюминиевой фольги различной толщины (зависит от производителя), и последний наружный полимерный слой (PEX) предназначен для защиты труб от механических или иных повреждений.
Такая конструкция металлопластиковых труб позволяет избежать коррозии, гладкая внутренняя поверхность исключает наслоение отложений, соответственно уменьшается гидравлическое сопротивление.
Очень прочное клеевое соединение между слоями увеличивает прочность металлопластиковых труб при многократных перепадах температуры и исключает расслоение самого металлополимера.
В целом, при соблюдении технических условий эксплуатации такие трубы прослужат до 50 лет, а широкий ассортимент соединительных фитингов и простота монтажа делают металлопластиковые трубы очень популярными при организации систем напольного отопления.
Металлопластиковые трубы, благодаря внутреннему слою из алюминия, имеют большую прочность и увеличенный срок эксплуатации, а укладка производиться легко и нет необходимости сразу фиксировать трубы, алюминиевый слой прекрасно держит заданную форму.
Внутренний полимерный слой металлопластиковых труб поддерживает и сохраняет проход, а наружный полиэтиленовый предохраняет от механических повреждений и внешних неблагоприятных воздействий.
В отличии от труб из сшитого полиэтилена, такие трубы имеют большую теплопроводность и быстрее прогревают теплый пол. Недостатком является то, что при случайном заломе, придется вырезать деформированный участок и ставить соединительную муфту, металлопластиковые трубы не восстанавливают структуру, как сшитый полиэтилен.
Трубопроводы из металлопластика – также называемые металлополимерными, представляют собой нечто среднее между стальными и пластиковыми трубами. Подобные «гибриды» были созданы с целью нейтрализации недостатков этих двух видов коммуникаций и соединения их достоинств в одном продукте, который, к тому же, будет обладать доступной стоимостью.
Все эти задачи оказались выполненными, а новые инженерные творения получили такие важные характеристики, как – способность выдерживать большие нагрузки, долговечность, прочную структуру и экологичность.
Металлопластиковые трубы для теплого водяного пола – это цельносварные изделия, соединяемые «встык» при помощи лазера, или «внахлест» при помощи ультразвука.

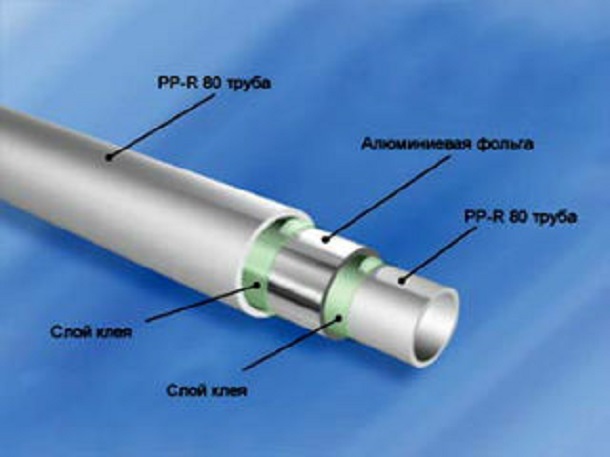

Конструктивно они являются своеобразным сэндвичем с пятью следующими составляющими: внешний полиэтиленовый слой – слой клея – бесшовный алюминиевый слой – слой клея – внутренний высокотемпературный полиэтиленовый слой типа PERT. Такая сложная конструкция имеет многочисленные ценные достоинства.
Внутренний слой полимера позволяет поддерживать геометрию трубы, а также защищает алюминий от коррозии. В свою очередь, наружное полимерное покрытие оберегает изделие от неблагоприятного внешнего воздействия. Ну а слой алюминия придает трубе дополнительную прочность и увеличивает срок ее эксплуатации.
При этом качество металлополимерных труб для водяного теплого пола зависит не только от использования конкретным производителем прочных алюминия и пластика, но и от подбора надежного клея. Часто изделия разных брендов значительно отличаются друг от друга именно по причине используемого клеевого раствора.
Некачественный клей под воздействием температуры начинает терять эластичность, что приводит к расслоению труб и возникновению протечек в местах их соединений. При этом клеевую прочность можно легко проверить.
Для этого нужно просто нагреть трубу до 90-100˚С. Если при этом начинают просматриваться ее слои – приобретать и устанавливать такое изделие нельзя, поскольку его использование является небезопасным.
Кроме того, металлопластиковые трубы для напольного отопления обладают и некоторыми другими недостатками. Самый главный из них – это разный коэффициент теплового расширения у алюминия и пластика, который может привести к расслоению трубопровода, если он состоит из некачественных элементов.
Также при соединении контуров резьбовыми фитингами на их внутренних частях может образовываться накипь, из-за чего стоит отдавать предпочтение пресс-фитингам. И последний минус – это возможное появление разреза на трубе, в случае пережима фитинга в процессе монтажа.
Касательно этого важно отметить, что правильный монтаж необычайно важен для длительной и беспроблемной эксплуатации водяного теплого пола. Любая ошибка в этом процессе, вне зависимости от вида используемых коммуникаций, может привести к необходимости дорогого ремонта. Поэтому доверять его можно только профессионалам.

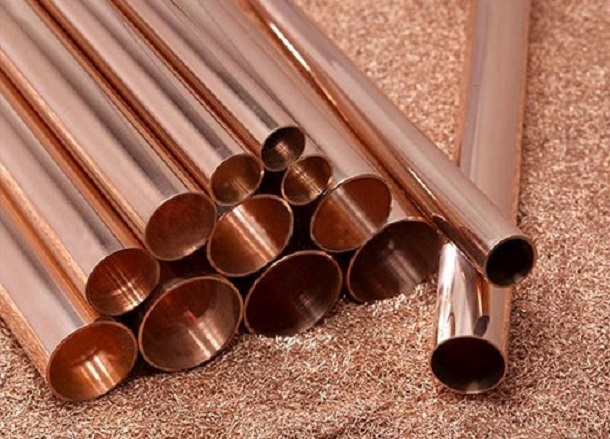

Медные трубы – это превосходный материал для систем отопления, так как медь очень прочный материал и в то же время имеет пластичность, достаточную для изгиба труб во время укладки контуров теплого пола.
У меди очень высокая теплоотдача и минимальная подверженность коррозии. В практике медные трубы для теплого пола применяются очень редко из-за высокой цены и необходимости наличия специального оборудования и инструментов.
При проектировании систем с подогревом используют различные виды трубопроводов – полипропиленовые, металлопластиковые и медные. Каждый владелец для своего пола выбирает тот вариант, который ему подходит наиболее оптимально с точки зрения цены, качества, эффективности и долговечности.
Безусловно, медная труба для тёплого пола является самым лучшим выбором – она подходит по всем параметрам качества, эффективности и долговечности. Самым большим и ощутимым недостатком этих изделий является очень высокая цена.
- Рассмотрим преимущества, которые делают подобные контуры такими привлекательными для использования в системах пола с подогревом:
- Долгий срок службы – если проектирование системы и монтаж выполнены без ошибок, добросовестно и старательно, если контур изготовлен из качественного материала, то система будет служить долго и эффективно, не требуя ремонта и замены каких-либо участков.
- Высокий коэффициент теплопроводности.
- Медь является прочным и пластичным материалом – эти свойства позволяют выпускать тонкостенные трубопроводы с очень маленькой массой. Это упрощает их транспортировку, монтаж и не создаёт чрезмерной нагрузки на строительные конструкции.
- Широкие температурные границы, в которых трубопроводы из меди не теряют своих свойств и не выходят из строя. Рабочий диапазон медного контура лежит в границах от -40 0С до +115 0С.
- Если в медь добавить фосфор, она отлично работает с водой. При этом не происходит ни коррозии, ни окисления.
- Очень привлекательный внешний вид – такие изделия можно не красить для защиты поверхности. Покраска осуществляется только из декоративных соображений.
- Медь является термостойким материалом – благодаря этому качеству и пластичности, трубы из неё хорошо переносят мороз и замерзание. После оттаивания они снова могут использоваться без дополнительных ремонтных и сервисных операций.
- Медь испытывает крайне маленькие температурные деформации.
- Такие трубопроводы обладают крайне малым гидравлическим сопротивлением – нет никаких помех движению теплоносителя. Гладкая поверхность исключает образование посторонних минеральных отложений и накипи.
- Высокая экологичность – такие контуры не выделяют никаких вредных веществ;
- Благодаря пластичным свойствам, такие трубы легко гнутся – благодаря этому монтаж значительно упрощается. Изгибание труб даёт возможность выполнять монтаж без большого количества дополнительных элементов.
- Благодаря всем вышеописанным свойствам, медные трубопроводы являются наилучшим выбором для того, чтобы делать монтаж тёплого водяного пола.
- Однако, как и любое изделие, такие трубы имеют и ряд недостатков, рассмотрим их подробнее:
- Медь плохо уживается с другими металлами. Поэтому если мы, выполняя монтаж, планируем соединение медного трубопровода с прибором из другого металла, нам будет необходимо использовать специальные переходники из латуни или бронзы.
- Монтаж, если в процессе необходима пайка, может выполняться только квалифицированным специалистом, имеющим специальные навыки.
- Припой для пайки стоит очень дорого.
- Необходимо учитывать, что пластичная структура меди подразумевает тенденцию истирания трубопровода мелкими частичками в теплоносителе. Поэтому обязательно использование сетчатых фильтров для грубой очистки воды.
- Мягкая структура материала требует беречь трубопровод от сильных механических нагрузок – в противном случае не избежать его выхода из строя.
- Высокая стоимость – этот фактор является основным и самым весомым недостатком, который часто не даёт возможности сделать монтаж водяного пола с подогревом из медных труб.
Трубы из нержавеющей стали – это очень качественные изделия для систем напольного отопления. Гофрированные изделия из высоколегированной нержавеющей стали имеют прочность, гофрирование придает гибкость при монтаже, отсутствие коррозии, а различные виды соединительных фитингов позволяют получить трубопроводы высокой прочности и герметичности.
Это довольно новый материал для обустройства систем подогрева, однако он становится все популярнее. Причина проста – эксплуатационные характеристики намного выше, чем у других вариантов. Гофрированная труба из стали сочетает в себе пластичность и прочность – основные требования, которым должен отвечать используемый для оборудования подогрева полов материал.
На заметку! Гофрированная труба из стали появилась в конце ХХ века в Японии, однако сейчас она широко производится практически везде. Лидеры поставок – Германия и Корея. При монтаже системы теплого пола нужно использовать те материалы, что не потребуют замены на протяжении длительного срока.Это очень важный показатель, так как система труб заливается цементной стяжкой и заменить ее (систему) будет очень сложно. Это, конечно, можно сделать, но потребуется масса средств, сил, времени. И гофрированная нержавеющая труба отличается от аналогов и тут – она не теряет своих свойств на протяжении длительного срока использования.
Средний срок эксплуатации составляет минимум 20 лет. На заметку! Существует несколько видов гофр из стали – они отличаются друг от друга сечением. Например, в продаже есть трубы с диаметром 1,5, 2, 2,5 и 3,2 см.
На некоторых производствах могут на заказ изготовить изделия и большего диаметра. Гофрированные трубы из нержавейки могут применяться в различных сферах. Они подходят для: монтажа отопительной системы; газо- и водопроводов; прокладки электропроводки; обустройства системы пожаротушения либо кондиционирования.
Преимущества гофрированной трубы в устройстве водяного теплого пола Простота монтажа, которой удается достичь благодаря тому, что гофра – гибкий и эластичный материал. Также при укладке штробить стены и портить внешний вид помещения, скорее всего, не понадобится. Соединять отдельные отрезки материала довольно просто благодаря удобным и простым соединителям-фитингам.
Гофрированные трубы из стали не потеряют своих свойств даже при случайном передавливании. Изделия могут выдерживать без ущерба для себя значительные перепады температур (от -50 до +110 градусов).
Резкие скачки давления тоже не несут опасности для гофротруб из нержавейки. Предел – 50 атмосфер. Материал нетребователен – в процессе эксплуатации их не нужно часто чистить или менять.
Труба из нержавейки не боится коррозии, на ней не обитают болезнетворные микроорганизмы. Она может использоваться даже в подвальных помещениях, не залитая бетоном, так как грызуны не повредят ей. Относительно невысокая цена – еще одно её достоинство.
Недостатков у гофротрубы не так уж и много, но знать о них должен каждый, кто рассматривает ее в качестве материала для обустройства теплого пола.
- Минусы трубы из стали:
- цена выше, чем у металлопластиковых;
- чистить гофру в случае загрязнения довольно сложно;
- изделие не выдержит чрезмерно высоких механических нагрузок – его необходимо защитить кожухом;
- труба не может использоваться без теплоизоляции, иначе будут высокие теплопотери. Причина – высокие показатели теплоотдачи; к сожалению, некоторых химических веществ сталь все же боится.
Трубы из этого полимерного материала достаточно часто применяются для обустройства внутрипольного отопления. Такие изделия по многим параметрам идеально подходят для теплого пола.
Они обладают достаточной прочностью, что необходима в этих условиях эксплуатации. Однако, прочность характерна только армированным трубам из полипропилена, которые используются в этих целях. Причем армирующий слой должен быть представлен слоем сплошной фольги, которая, кроме прочности, делает барьер для молекулярного кислорода.
К тому же полипропилен относится к химически неактивным веществам, что, во-первых, исключает коррозию, во-вторых, делает систему пригодной для использования любого типа теплоносителя.
При этом полипропилен обладает хорошим коэффициентом теплопроводности, что благоприятствует быстрому прогреву пола.
Полипропиленовый теплый пол
Недостатком полипропиленовых труб является то, что они с трудом поддаются изгибанию. Для того, чтобы их изогнуть, приходится прибегать к нагреванию материала с помощью потока горячего воздуха, например, строительным феном. Но даже при этом радиус изгиба достаточно большой и его не хватает, чтобы уложить петли теплого пола достаточно плотно.
Поэтому, для того, чтобы сформировать систему с достаточно небольшим шагом нагревательных элементов, применяются угловые фитинги, что соединяют отдельные полипропиленовые участки.
Для герметичного соединения применяется метод спайки полипропиленовых элементов с помощью специального сварочного аппарата.
Места таких соединений при качественной спайке стыков должны быть абсолютно герметичны. Однако, после полного монтажа полипропиленового теплого пола необходимо протестировать систему. Для этого на 1-2 дня ей нужно дать поработать при повышенном в 1,5-2 раза давлении по сравнению с нормальным.
Если при этом нигде не обнаружится течи или хотя бы незначительных прокапываний, можно закрывать полипропиленовый подогрев пола стяжкой и продолжать последующие работы. Если же обнаруживается даже незначительная течь, это место нужно перепаять после слива жидкости, после чего протестировать снова.
Полипропиленовая труба
Несмотря на некоторые недостатки, связанные в основном с длительностью и относительной сложностью монтажа, подогрев пола из полипропиленовых компонентов все равно очень популярен благодаря низкой стоимости, как труб, так и соединительных элементов к ним.
Сшитый полиэтилен или металлопластик для теплого пола
В завершение сравнения труб из сшитого полиэтилена и металлопластиковых, мы можем сделать следующий вывод – эти два вида имеют приблизительно одинаковые характеристики.
Отличия заключаются в том, что металлопластиковая труба имеет большую теплопроводность, быстрее прогревается, и позволяет сократить время при монтаже, однако такие трубы имеют стоимость несколько выше, нежели из сшитого полиэтилена.
Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.
- Характеристики и свойства этих двух типов очень похожи:
- соединение элементов не требует специальных инструментов и особой квалификации исполнителя;
- процесс монтирования не занимает долгого времени;
- оба типа изделий поддаются сгибанию. Кстати, именно эта особенность выгодно отличает их от еще одной разновидности труб – полипропилена, который требует различных тройников и уголков.
Если анализировать степень надежности, то тут, конечно, на первом месте сшитый полиэтилен, потому как системы с его применением используют специальные фиксирующие гильзы, роль которых – герметизировать место стыка отрезков.
Металлопластик не имеет такого элемента и там соединение трубы и фитинга открытое, что со временем может стать причиной течи.
Оба типа располагают разными температурными режимами: если сшитый полиэтилен эксплуатируется при +95°С, а в одиноких случаях и при +110°С, то металлопластик не рекомендуется эксплуатировать при температуре выше +75°С.
Что касается кислородной непроницаемости, то оба типа располагают довольно высоким уровнем этого фактора, но если принимать во внимание вопрос прочности, то тут, конечно, преимуществом владеет сшитый полиэтилен.
Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет.
Совсем недавно отечественные строительные рынки были переполнены металлопластиковыми трубами, так как этот материал был весьма популярным. В нынешнее время — это давно уже не лидер продаж.
- Этому предшествовали две проблемы:
- появление некачественного поддельно материала;
- протечки на месте стыковки.
В заключение хочется указать, что трубу для теплого пола лучше всего использовать известных официальных производителей, у которых тщательный контроль качества производства труб гарантирует бесперебойную эксплуатацию в течение всего заявленного срока службы, и немаловажным фактором является наличие сертификатов качества и предоставление гарантии.
Это такие торговые марки, как Rehau, Valtec, Tece, Uponor, Ekoplastik, Aquapex, Kan, Fado, Icma. Все они предоставляют гарантию, имеют европейскую сертификацию, и самое главное – давно зарекомендовали себя на рынке.
Как рассчитать трубу на теплый пол
Как рассчитать трубу для теплого пола. В среднем, на 1 м2 необходимо 5 погонных метров трубы. Этот способ является более легким в определении того, сколько нужно трубы на м2 для обустройства теплого пола. При таком расчете длина шага составляет 20 см.
- Определить необходимое количество трубы можно с помощью формулы: L = S / N * 1,1, где:
- S - площадь помещения.
- N - Шаг укладки.
- 1,1 - запас трубы на повороты.
При расчетах также необходимо добавить количество метров от пола до коллектора и назад.
- Пример:
- Площадь пола (полезная площадь): 15 м2.
- Расстояние от пола до коллектора: 4 м.
- Шаг укладки теплого пола: 15 см. (0,15м.).
- Расчеты: 15 / 0,15 * 1,1 + (4 * 2) = 118 м.
Почему «Теплый пол»?
Доступность Система водяного напольного отопления имеет довольно высокий уровень адаптивности к уже существующим автономным системам отопления. На базе имеющейся в вашем доме радиаторной системы отопления возможна организация «теплого пола» как во всем здании, так и в отдельных помещениях, например, в ванной или детской комнате. При использовании систем напольного отопления вы получаете наиболее правильное распределение тепла в помещении. Тепло распространяется снизу вверх и поговорка «держи голову в холоде, а ноги в тепле» обретает практическое воплощение. Гигиеничность При использовании отопительных приборов (радиаторов, конвекторов и т.п.) вы неизбежно столкнетесь с конвекционным перемещением воздушной массы в пределах помещения. Данным эффектом обусловлено взвешенное состояние пыли в воздухе помещения. В случае с напольным отоплением прогрев помещения происходит равномерно, и пыль не циркулирует вместе с воздушной массой. Это особенно актуально, когда речь заходит о детях или лицах страдающих аллергией или астмой. Экономичность При использовании системы напольного отопления тепло распространяется по помещению таким образом, что неотапливаемым остается пространство под потолком, и, кроме того, пол перестает быть теплопоглощающей поверхностью. В итоге уровень экономии энергии составляет 10-15% в стандартных помещениях, а в случае с помещениями с высокими потолками достигает 50%. |
Долговечность
Срок службы водяной системы напольного отопления определяется режимом эксплуатации и типом применяемых материалов. Учитывая тот факт, что напольное отопление является низкотемпературным и функционирует при давлении теплоносителя от 2 атмосфер, все элементы системы работают в щадящем режиме, в отличие от систем радиаторного отопления, где высокие температуры приводят к повышенному линейному расширению материалов и, как следствие, более быстрому износу компонентов системы. Система напольного отопления, выполненная с применением полимерных труб на основе сшитого полиэтилена (РЕХ) и смонтированная с соблюдением всех норм и требований, прослужит вам срок, не меньший, чем период между капитальными ремонтами здания, т.е. не менее 40-50 лет. В случае использования медных труб такая система способна бесперебойно работать до 200 лет. Для сравнения - срок службы электрического теплого пола составляет 15-20 лет, систем на основе стальных или алюминиевых радиаторов - 20-25 лет.
Саморегуляция
Одной из главных особенностей водяного теплого пола является эффект поддержания выбранного температурного режима в помещении без необходимости дополнительного регулирования. Суть этого физического явления заключается в том, что поверхность, излучающая тепло, отдает тем больше тепла, чем ниже температура воздуха в помещении, и при этом не может нагреть окружающую среду сильнее, чем нагрета сама. Соответственно, в зависимости от настройки «теплого пола» будет поддерживаться и температурный режим в помещении. Этот эффект не исключает температурные колебания, но каждый раз при воздействии извне (проветривание помещения, изменение уличной температуры и т.п.) температура в помещении будет стремиться к первоначально заданной.
Простота
Насколько бы странным это не показалось, но самым сложным в устройстве водяного теплого пола является процесс проектирования. При непосредственном монтаже компонентов, раскладке трубы и подготовке стяжки не требуется высококвалифицированного персонала. При желании весь процесс монтажа можно осуществить своими силами. Следующие далее инструкции помогут вам разобраться с тонкостями подготовки, проектирования, монтажа и эксплуатирования систем напольного водяного отопления.
Ограничения по применению
Напольное водяное отопление применяется в автономных системах отопления частных строений, а также многоквартирных зданий, в случае если эта система изначально была заложена в проект. Согласно закону, запрещается организовывать водяное напольное отопление в квартирах при непосредственном отборе теплоносителя из сетей центрального отопления или горячего водоснабжения. Это обусловлено тем, что температурный режим и давление в центральных сетях отопления рассчитаны на радиаторное отопление и при использовании в системах водяного теплого пола создадут опасность жильцам, конструкции и инженерным сетям строения. Устройство водяного теплого пола в городских многоквартирных строениях от централизованных сетей отопления должно организовываться с использованием теплообменника, и в обязательном порядке согласовываться с эксплуатирующей организацией. До принятия решения о том, будет ли у вас теплый пол, вам также необходимо определиться с типом напольного покрытия. Наиболее приемлемыми решениями являются плитка и ламинат. Можно использовать линолеум, но в данном случае необходимо обращать внимание на его качество, поскольку в дешевых сортах зачастую присутствуют низкокачественные компоненты, которые при нагреве будут выделять неприятный запах. Ряд таких традиционных решений как паркет или ковролин не подходит для укладки поверх систем напольного отопления по причине высокой теплоизолирующей способности, что приводит к недостаточной теплоотдаче и, как следствие, делает систему «теплого пола» малоэффективной.
Выбор компонентов
Непосредственное инженерное решение по организации водяного теплого пола состоит из двух основных частей:
Распределительный узел - состоит из коллекторной группы, насоса для обеспечения циркуляции теплоносителя и смесительного узла, обеспечивающего необходимый температурный режим теплоносителя при подключении к системе радиаторного отопления. Устройство небольших по площади систем возможно с помощью ручных смесителей, а при организации напольного отопления как основного или единственного источника тепла целесообразно использовать готовые насосно-смесительные узлы.
Контур напольного отопления - состоит из труб, по которым осуществляется прокачка теплоносителя и передача тепловой энергии материалу пола и напольному покрытию.
Оптимальным выбором по совокупности таких качеств как цена, технические характеристики и срок службы являются полимерные трубы на основе сшитого полиэтилена РЕХ или термостойкого PERT - их срок службы совпадает с периодом между плановыми капитальными ремонтами здания и составляет 40-50 лет. При этом они отличаются малым весом, высокой гибкостью и прочностью, имеют единый коэффициент линейного теплового расширения по всей толщине стенки и оставляют вам «право на ошибку» - в отличие от металлических или металлопластиковых труб вы можете позволить себе неправильно уложить контур, демонтаж не изменит характеристик трубы. Стоимость трубы из сшитого полиэтилена близка к стоимости металлопластиковых труб среднего качества. В свою очередь металлопластиковые трубы и фитинги для их разводки очень распространены, а срок службы медной трубы в системах отопления может достигать 200 лет, что оправдывает 4-х кратное превосходство в цене перед полимерными аналогами.
Также необходимо обратить внимание на материалы, которые будут использоваться для теплоизоляции пола и устройства бетонной стяжки. Для изоляции рекомендуется использовать плиты из полистирола и вспененный полиэтилен. Для предотвращения растрескивания стяжки необходимо использование пластифицирующих присадок и армирование стяжки железной арматурой. Также желательно при подготовке раствора добавлять полипропиленовое фиброволокно для дополнительной защиты при усадке.
Проектирование системы отопления
Первоначально необходимо определиться с тем, каким образом будет происходить отопление вашего дома. В случае с напольным отоплением возможны два варианта: система отопления напольного типа и комбинированная система, которая в свою очередь может использовать напольное отопление как основной или вспомогательный источник тепла.
Основное различие между радиаторной системой и системой теплого пола
В случае с радиаторами формируются высокотемпературные контуры отопления, где температура теплоносителя колеблется в пределах 60-90оС. В случае же с теплым полом – низкотемпературные контуры с температурой теплоносителя 30-40оС. Соответственно, для систем с различной компоновкой потребуются разные настройки отопительного котла. При подборе распределительного узла необходимо исходить из отапливаемой площади. В среднем для отопления 1 квадратного метра площади принимается расход 5 погонных метров трубы. С учетом гидравлического сопротивления в трубах оптимальной площадью, отапливаемой одним контуром, является 10-15 квадратных метров. Количество входов коллекторной группы соответствует количеству контуров на этаже.
Система отопления напольного типа
В данном случае принимается в расчет то, что единственным источником отопления в доме будет система водяного теплого пола. Сама суть инженерного решения будет мало отличаться от систем обычного радиаторного отопления, при этом основными отличиями будут перенастройка отопительного котла на низкотемпературный режим работы и источник теплопередачи - трубы в стяжке пола вместо радиаторов.
На этапе проектирования нужно учитывать то, что на каждый этаж строения требуется отдельный коллекторный узел, подключаемый к основному стояку. Настройка котла по температуре подачи теплоносителя в основной стояк при отоплении только посредством водяного теплого пола составляет 40-50оС, в зависимости от теплопотерь в пределах помещения.
Современные газовые котлы комплектуются циркуляционными насосами, но, как правило, небольшой мощности, которая позволяет организовать достаточный напор в основном стояке, сформированном на сравнительно коротких промежутках из труб больших диаметров. Для отбора воды из основного стояка и преодоления гидравлического сопротивления контуров «теплого пола» целесообразно использование дополнительного циркуляционного насоса повышенной производительности. Это позволяет снизить разницу значения температур на подающей и обратной линии, тем самым увеличивая эффективность системы, поскольку температура в разных частях отапливаемого помещения будет стремиться к среднему значению,что в свою очередь исключает образование «островков холода».
Комбинированная система отопления
Система, в проекте которой заложены как высоко- так и низкотемпературные контуры отопления. Обычно этопроисходит в тех случаях, когда «теплый пол» внедряют в уже готовый проект, предусматривающий радиаторное отопление или нагрев воды посредством бойлера косвенного типа, либо того требуют конструктивные особенности строения. В такой ситуации необходимо обеспечить последовательное подключение высоко- и низкотемпературных систем отопления путем установки узла смешения. Цель данного устройства, смешивая в определенной пропорции теплоноситель из высокотемпературной части системы (70оС) с остывшим теплоносителем (30оС) из обратного коллектора системы напольного отопления, осуществлять подготовку необходимого уровня нагрева (40оС) в подающем коллекторе системы напольного отопления.
При проектировании комбинированной системы, в которой напольному отоплению отводится роль основного источника тепла, целесообразно использование готовых сбалансированных насосносмесительных узлов. В этом случае устанавливается устройство, укомплектованное всей необходимой арматурой, полностью совместимое с готовыми коллекторными группами и стандартными циркуляционными насосами. В случае, когда напольное отопление является вспомогательным, и общая площадь, отапливаемая «водяным теплым полом» не превышает 60м2, возможно использование ручного смесительного узла. Для этого вам понадобится трехходовой смесительный клапан.
Принцип действия этого устройства идентичен обычному сантехническому смесителю и позволяет настроить температуру теплоносителя поступающего в систему напольного отопления. Для этого процесса используется нагретый теплоноситель, поступающий от котла или контура радиаторного отопления и остывший из обратного коллектора системы «теплого пола». Но при серьезных перепадах температуры в основном стояке, например, при временном увеличении потребления горячей воды из бойлера, может возникать потребность в изменении настроек трехходового смесителя, что создает некоторые неудобства.
Однако при необходимости такой узел смешения может быть переведен на автоматическое управление путем установки термостата на коллектор подающей линии в контуры напольного отопления и электрического сервопривода на трехходовой смеситель.
Проект раскладки трубы
После того как будет подготовлен инженерный проект отопления, необходимо сформировать схемы раскладки трубы в помещениях. Для этого нужно определиться с шагом и схемой раскладки.
Для определения шага раскладки необходимо учитывать зоны активных теплопотерь, а именно: внешние стены, окна и двери. Целесообразно сокращать шаг в непосредственной близости от этих зон. Для того чтобы получить максимально комфортное отопление стоит спроектировать подвод теплого пола таким образом, чтобы труба контура, идущая от подающего коллектора с нагретой водой, проходила вдоль зон активных теплопотерь в первую очередь.
Для отопления центральной части помещения используется 20-30-сантиметровый шаг трубы, а в зонах активных теплопотерь 10-15-сантиметровый. Это делается для того, чтобы увеличить теплоотдачу поверхности пола без изменения температур и для исключения дублирующих источников отопления. Однако убедитесь в том, что во всех помещениях вы закладываете одинаковую кратность шага, например, для центральных зон 25 см, а для зон активных теплопотерь 10 см, в таком случае расчет зависимости теплоотдач от температуры теплоносителя для всей поверхности пола строения будет одинаковым.
Для непосредственной укладки трубы существует 2 основных схемы: «змейка» и «спираль». В зависимости от помещения меняется приоритет использования той или иной схемы. Для определения шага придется определиться с тем, какая мощность необходима для отопления того или иного помещения. В случае, когда необходимо организовать отопление небольшого помещения, целесообразно делать укладку трубы «змейкой». В принципе, этот вариант укладки самый простой и универсальный, но у него есть несколько минусов. Во-первых, перепад температуры поверхности пола в разных углах помещения будет наиболее заметен, а во-вторых, при необходимости уложить трубу с малым шагом (<15 см) существует вероятность столкнуться с проблемой сгибания - труба может не выдержать перегрузки и сломаться.
В этом случае необходимо пред усмотреть использование широких петель сгиба. При необходимости отопления жилых комнат средней площади (12-16 м2)лучше использовать метод укладки «спиралью».
В этом случае температура в разных концах помещения будет стремиться к среднему значению, поскольку рядом с трубой с остывшим теплоносителем всегда находится труба с подающей стороны с нагретым теплоносителем. Кроме того, все углы сгиба направлены на 900, что сильно облегчает монтаж жесткой трубы, особенно при необходимости сделать укладку малым шагом (<15 см) по периметру внешних стен и под окнами. Минусом такой укладки является ограничение по минимальной площади помещения - в комнате меньше 10 м2 лучше применить «змейку». В случае, когда необходимо обеспечить отопление большого помещения (>18-20 м2) и возникает необходимость укладки двух и большего количества контуров, то по-прежнему целесообразно использование нескольких «спиралей».
Подготовка поверхности
Монтаж начинается с выравнивания капитальной стяжки. В случае если перепад высот в одном контуре будет превышать половину сечения трубы (~6 мм), то резко увеличивается вероятность образования воздушных пробок в трубах, которые в свою очередь будут препятствовать нормальному движению теплоносителя и снижать эффективность системы.
Далее необходимо обеспечить гидро-, паро- и теплоизоляцию перекрытий. Это можно сделать с использованием комбинации из специальных гидроизолирующих мастик, полиэтиленовой пленки, изоляции на основе вспененного полиэтилена и пенополистирола.
Для начала с помощью мастики или полиэтиленовой пленки необходимо обеспечить паро- и гидроизоляцию. Вспененный полиэтилен обладает высокими изоляционными свойствами при относительно небольшой толщине слоя (3-5 мм). Однако не стоит укладывать бетонную стяжку непосредственно поверх него. Он очень мягок и легко продавливается, поэтому при усадке есть риск растрескивания стяжки. Выполнять укладку малым шагом (<15 см) по периметру внешних стен и под окнами. Минусом такой укладки является ограничение по минимальной площади помещения - в комнате меньше 10 м 2 лучше применить «змейку».
В случае, когда необходимо обеспечить отопление большого помещения (>18-20 м 2), и возникает необходимость укладки двух и большего количества контуров, то по-прежнему целесообразно использование нескольких «спиралей», но использовать его как дополнительную изоляцию. Для обеспечения необходимой жесткости и правильной усадки стяжки, а также минимального уровня теплопотерь через плоскость перекрытий пола рекомендуется использовать пенополистирол толщиной не менее 20 мм. При устройстве теплоизоляции на плитах, уложенных поверх грунта или над неотапливаемыми помещениями, необходимо довести толщину изолирующего слоя до 80 мм.
В случае, если вы планируете устроить водяной теплый пол в деревянном или ином строении без железобетонных перекрытий, формирование стяжки необходимо производить в заранее подготовленном коробе из водостойкой фанеры, который предотвратит растекание раствора по конструкции и под перекрытия. При этом надо учитывать несущую способность балок исходя из массы стяжки, формируемой для устройства водяного теплого пола. Для того чтобы максимально снизить массу конструкции, целесообразно сократить толщину стяжки до минимально возможной, но не менее 20 мм над трубой. Шаг трубы должен быть единым и не превышать 15 см для наиболее равномерного прогрева. Расчетная температура теплоносителя не должна превышать 40 о С. При этом допускается внедрение в стяжку облегчающих частиц (стружки, керамзита), но дозировка такого рода добавок должна быть тщательно рассчитана, с тем, чтобы не снизить теплопередающие свойства формируемой поверхности. Для дополнительной защиты конструкции от протекания раствора рекомендуется обшить короб изнутри и снаружи полиэтиленовой пленкой.

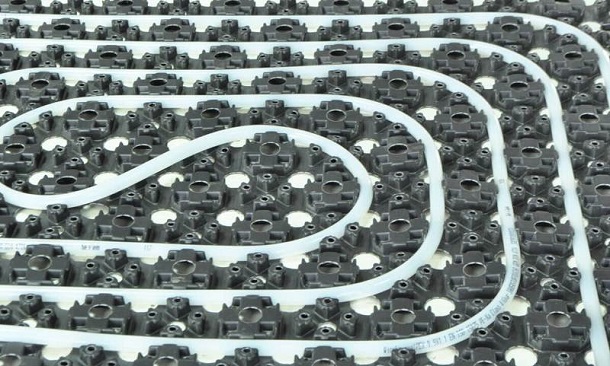

Раскладка трубы отопительного контура.
После того, как вы определились с шагом и схемой раскладки трубы в каждом помещении и подготовили поверхность под укладку труб, рекомендуется перенести эскиз схемы на верхний слой теплоизоляции, поверх которого планируется непосредственная раскладка трубы. Это можно сделать обычным маркером, если поверхность позволяет. В дальнейшем такой рисунок сильно облегчит и ускорит процесс монтажа, а также выявит ошибки, допущенные на этапе проектирования, если таковые имеются.
Существует несколько способов закрепления трубы над поверхностью теплоизоляции в нужном положении. Самым распространенным способом является раскладка с помощью арматурной сетки. На поверхность теплоизоляции раскладывается арматурная сетка с шагом 5-15 см, труба крепится через каждые 50-80 см и в местах сгиба посредством пластиковых хомутов или тонкой проволоки. В данном случае вы получите сразу двойной эффект: вы закрепите трубу и подготовите армирующий слой для стяжки, что положительно повлияет на ее стойкость в процессе усадки и эксплуатации. В данном варианте рекомендуется после окончательной раскладки трубы до заливки раствора «приподнять» сетку с трубой на 5-10 мм над поверхностью с помощью деревянных или пластиковых элементов.
Второй, не менее распространенный вариант крепления трубы контура водяного теплого пола – специальные полистирольные плиты. Особенностью таких плит являются особые регулярные возвышения на верхней поверхности, расположенные в шахматном порядке («бобышки»). Вокруг «бобышек» и производится раскладка трубы.
В данном варианте помимо элемента закрепления трубы обеспечивается 20-мм теплоизоляционный слой, но в дальнейшем потребуется армирование стяжки в том или ином виде.
Помимо традиционных готовых способов раскладки вы также можете подготовить крепежную базу по аскладку самостоятельно. Для этого вам по надобятся длинные доски толщиной 15-25 мм и шириной 50-80 мм. Используя лобзик, вы можете сформировать каркас для раскладки трубы с любым шагом и типом раскладки. Для этого вам потребуется выпилить в досках выемки по внешнему диаметру трубы с требуемым интервалом, потом закрепить доски таким образом, чтобы сформировались контуры будущего контура раскладки, при этом изоляция должна раскладываться таким образом, чтобы нижняя кромка выемок была на одном уровне с верхней плоскостью слоя изоляции. Далее в выемки акладывается труба с тем, чтобы повторить ранее спроектированную схему и шаг раскладки.
Чтобы разложить трубу контура «змейкой» необходимо сформировать прямоугольный каркас.
В ависимости от размеров помещения потребуется 2-3 заготовки по длине, соответствующей длине комнаты, а также 2-3 доски для закрепления каркаса по ширине. В случае раскладки трубы «спиралью» потребуется закрепить доски по диагонали или двумя треугольниками. При этом довольно сложно рассчитать места выемок «на бумаге». Целесообразно сначала собрать каркас и разложить изоляцию, перенести эскиз проектной схемы на поверхность и наметить места для выпилов. После этого аккуратно вынуть каркас, выпилить выемки и вернуть каркас на место. В этом случае вы сможете гарантировать полное совпадение рисунка и каркаса. Кроме того, при раскладке трубы «спиралью» достичь правильной геометрии схемы не получится. Стоить заметить, что такой вариант раскладки является наименее затратным по части приобретения материалов, но с точки зрения дополнительных работ, это, безусловно, является более длительным и сложным.
Испытания системы
После того как все трубы контуров напольного отопления разложены и подключены к распределительным узлам, необходимо проверить систему на герметичность. В первую очередь вас должна интересовать герметичность соединений и участков трубы, которая окажется в стяжке. Кроме того, необходимо убедиться, что все соединения сделаны правильно и выдержат запланированное давление.
Все эти действия необходимо выполнить до момента заливки стяжки. Для начала необходимо заполнить систему водой или специальным раствором – антифризом. Рекомендуется заполнять контуры поочередно. Для этого оставьте открытым один контур и начните подачу воду. Как только контур будет полностью заполнен, а воздух удален, перекройте краны и откройте следующий контур. Таким же образом нужно заполнить все контуры, подведенные к данному распределительному узлу. Когда вся система на этаже будет полностью заполнена, откройте все контуры и поднимите давление до 4-5 бар, что будет соответствовать 1,5-кратному максимальному рабочему давлению. Давление будет постепенно падать, но при условии герметичности системы через некоторое время стабилизируется, что будет означать функциональность системы. Для того чтобы дополнительно проверить соединения на герметичность, необходимо еще раз довести давление до 4-5 бар и оставить на 2 часа, после этого сбросить давление и оставить на 2 часа. Цикл рекомендуется повторить 3-4 раза.
После окончания проверки целесообразно выставить рабочее давление 1,5-3 бар и оставить систему на сутки – давление не должно больше падать. В случае падения давления проверьте все соединения и контуры. Как правило, с учетом некоторой степени запыленности в ремонтируемом помещении, обнаружить свежие потеки несложно. Если в систему залит антифриз, то специфичный запах также даст знать о протечке. По окончании заполнения и испытаний контуров напольного отопления можно произвести заполнение и опрессовку подающих контуров и котла. Откройте коллектора распределительных узлов и заполните основной стояк, подающие трубопроводы и котел. Проведите гидравлические испытания согласно регламенту, прописанному в инструкции по эксплуатации вашего котла. После гидравлических испытаний можно переходить к тепловым испытаниям системы. Перекройте все контуры «теплого пола» на распределительных узлах. Установите рабочее давление, включите циркуляционные насосы на проектную ступень и доведите температуру в основном стояке до расчетной. Откройте дальний от котла контур напольного отопления и дождитесь, пока он полностью прогреется.
После того как разница температур между подающим и возвратным коллектором достигнет 5-10 о С, откройте следующий контур. Таким образом последовательно запустите всю систему. После того, как вся система прогреется и выйдет на проектную мощность, увеличьте температуру в контурах до максимальной предусмотренной в проекте. В случае если система напольного отопления является единственным источником отопления строения, то проверьте настройки котла.
Если система комбинированная, то установите требуемые значения на узлах смешения или термостатах. Максимальная температура теплоносителя в системе напольного отопления не должна превышать 55 о С. Система должна проработать в пиковом режиме не менее 6 часов. Запишите давление и температуру при пиковой тепловой нагрузке в разных точках системы. В дальнейшем, в случае срабатывания аварийной защиты котла или обнаружения неправильной работы системы, вы сможете использовать эти данные для диагностирования и выявления неисправностей. После тепловых испытаний еще раз проверьте систему на наличие воздуха и протечек.
Устройство стяжки
После того, как вы убедитесь в герметичности и работоспособности системы отопления, можно приступать к устройству бетонной стяжки. Для этого еще раз проверьте изоляцию и подготовьте раствор. Не забудьте добавить пластификатор и фиброволокно. Для предотвращения разрушения стяжки по причине линейного теплового расширения необходимо проложить по периметру помещения демпферную ленту. Через демпферную ленту допускается прохождение только подающего и обратного трубопровода – их желательно проложить в гофре для дополнительной защиты от случайного повреждения в процессе эксплуатации. Запустите систему. Установите среднее проектное давление 1,5-2 бар. Не нагревайте теплоноситель. Максимальная температура в контуре по заливке стяжки не должна превышать 25 о С до окончательного затвердевания бетона (17-28 дней). После этого периода систему можно запускать на проектную мощность. Толщина стяжки непосредственно над трубой должна составлять 30-50 мм. Чем меньше толщина стяжки, тем быстрее она будет прогреваться, при этом возможно появление эффекта «тепловой зебры», когда четко ощущается место прохождения трубы с теплоносителем. Соответственно, чем больше шаг между трубами, тем пропорционально большую толщину должна иметь стяжка для равномерного прогрева поверхности пола. После заливки стяжки рекомендуется провибрировать поверхность для удаления пузырьков воздуха и более плотного прилегания бетона к трубе. Это существенно увеличит эффективность вашей системы отопления. После окончательного затвердевания стяжки можно укладывать напольное покрытие.
Все большим спросом в нашей стране пользуются системы отопления «теплый пол», уже давно завоевавшие популярность в зарубежных странах. Они просты в эксплуатации, экологичны, удобны и компактны.
Важно! «Теплые полы» - оригинальное изобретение человечества, которое помогает эффективно отапливать помещения, служит источником дополнительного обогрева и даже позволяет полностью освободиться от громоздких радиаторов и батарей.
Убедительные достоинства
Суть данной системы обогрева заключается в том, что по заложенным в пол гибким трубам циркулирует теплая вода. Для водяного пола неважно, где и как стоит мебель сегодня или будет стоять в будущем, вы можете абсолютно свободно управлять пространством помещений.
Для водяного пола неважно, где и как стоит мебель сегодня или будет стоять в будущем
Водяные теплые полы хороши тем, что их установка относительно дешева, можно сэкономить на электроэнергии, а самым главным достоинством является то, что отсутствуют электромагнитные излучения. Так что если вы хотите положить теплый пол под плитку и не знаете, какой лучше: водяной или электрический, то мы поможем вам определиться.
«Теплый пол» с успехом может выполнять роль основного отопления, но чаще всего выступает в качестве дополнительного. Этот способ обогрева также незаменим для помещений со сплошным остеклением и в небольших комнатах, где радиаторы сильно загромождают пространство или их просто нельзя установить. Для управления совершенно не обязательно личное присутствие хозяина, отдавать команды системе можно с помощью средств связи.
«Теплый пол» с успехом может выполнять роль основного отопления, но чаще всего выступает в качестве дополнительного
Какие теплые полы лучше — водяные или электрические? На рынке представлены 2 основных типа «теплых полов»: электрический и водяной. Каждый тип имеет свои достоинства. Более низкие первоначальные затраты при выборе электрического «теплого пола» на небольших площадях неоспоримы, как и экономичность при эксплуатации системы водяного «пола», особенно в паре с тепловым насосом. Выбор следует делать, учитывая конкретные условия.
«Теплые полы» успешно используют в квартирах, офисах, коттеджах, мастерских, гаражах и так далее; они сочетаются со многими видами напольных покрытий (кафельная плитка, линолеум и др.). Немаловажно и то, что монтирование системы возможно и на этапе строительства здания, и при ремонте помещения.
Все еще не знаете, какие теплые полы лучше водяные или электрические? Отвечаем: электрический теплый пол проще смонтировать, водяной легче обслуживать, да и расход ресурсов у “электрики” в разы выше.
Электрический теплый пол
Но какой водяной теплый пол лучше? Среди разнообразия моделей порой бывает сложно выбрать систему. Попробуем разобраться.
Главное — мощность!
Не знаете, какой водяной теплый пол лучше выбрать, обратите внимание на мощность. Расчет очень простой. Как известно, для обогрева 1 кв. м требуется от 70 до 100 Вт в зависимости от теплоизоляции помещения. Кстати, человеческому организму для поддержания температуры тела 36,6°С требуется именно 100 Вт в час. Так, для ванной комнаты 5-7 кв. м (у многих моделей существует двойная электроизоляция и защита от брызг и повышенной влажности) можно установить пол мощностью 500 Вт, а для комнаты площадью 20 кв. м и более — систему мощностью 2 кВт.
Важно! Согласно строительным нормам, удельная тепловая нагрузка не должна превышать 65 Вт/кв. м2 при самых низких температурах для данного региона.
При выборе водяного теплого пола нужно обратить внимание на мощность
Так что даже при нагрузке 100 Вт/кв. м2 такой же подключенной электрической нагрузкой 1500-1800 Вт с помощью водяных систем можно отопить площадь 15-18 кв. м, а с нагрузкой 50 Вт — до 36 кв. м. А если речь идет о целом доме и для региона, где длительность отопительного периода составляет несколько месяцев, и происходят существенные колебания наружных температур в отопительный период? Попробуйте посчитать сами экономию!
Покрытие
Пол делается в 2 этапа. На перекрытие укладывают изоляцию и нагревательный шланг, который подключается к терморегулятору. Все это покрывается цементной стяжкой, а примерно через 28 дней — напольным покрытием. Вот, теплый пол готов.
Но какое покрытие лучше для теплого водяного пола? Совершенно любое натуральное или полунатуральное покрытием. Это значит, что поверх водоносной конструкции может быть настелен ламинат, пробковый пол или кафель.
Дополнение или основа?
Водяной теплый пол можно использовать как основную систему отопления и как дополнительную к радиаторному. «Теплый пол» по сравнению с традиционным отоплением создает более высокий уровень комфорта.
Вы можете сэкономить, если выберите водяной теплый пол с меньшей отопительной нагрузкой. На самом деле, отопительная нагрузка — параметр «плавающий», зависит от многих характеристик (например, от фактической температуры на улице) и на сегодняшний день составляет до 100 Вт на квадратный метр для плохо утепленных зданий. Выбрав систему в 50 Вт на 1 кв. м вы сэкономите практически четверть изначально планируемых затрат, но с учетом наличия дополнительного отопительного оборудования.
Тепло, а главное, красиво!
Вы можете сэкономить, если выберите водяной теплый пол с меньшей отопительной нагрузкой
Другой важный параметр, на который обращают внимание люди, решающие какой водяной теплый пол лучше, — эстетический. Модельный ряд современных теплых полов широк и разнообразен. Каждая фирма, выпускающая такие устройства, предлагает различные образцы, отличающиеся мощностью, размером, формой, дизайнерским исполнением, набором функций (термостаты с различным программным обеспечением) и даже местом использования. Выпускаются специальные модели для детских комнат. Их бесшумная работа не разбудит ребенка, а температура нагрева поверхности составляет всего 25°С.
На современном рынке можно найти модели, предназначенные для офисных и торговых помещений. Они ударопрочны и обладают антивандальной защитой. Продаются даже угловые конструкции для небольших помещений. Пожалуй, самый неожиданный вариант, когда устройство крепится вместо вырезанной части одного из плинтусов.
Надежность во всех отношениях
«Теплый пол» абсолютно безопасен для человека: в системе используют только специальный нагревательный шланг, который соответствует самым высоким требованиям. На этапе выпуска с производства вся продукция проходит 100% проверку качества. Опыт применения систем водяного обогрева в Европе позволяет говорить о более чем 50-летнем времени службы. Кроме того, напольные системы отопления имеют приличный гарантийный срок.

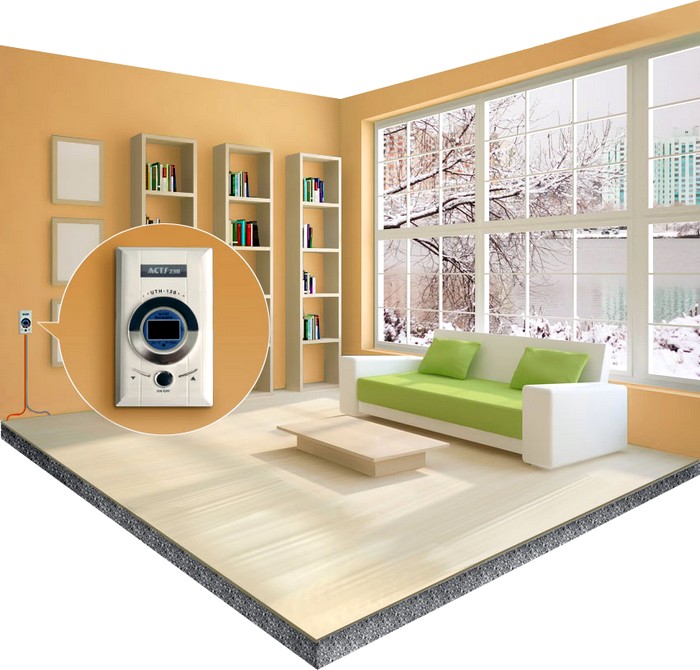

Все устройства снабжены встроенным или выносным термостатом, комплектующимся термодатчиком
Все устройства снабжены встроенным или выносным термостатом, комплектующимся термодатчиком, который считывает температуру входящего воздуха и подает сигнал термостату, чтобы тот включал и выключал прибор. Это позволяет с точностью до градуса контролировать температуру, поддерживать ее установленный уровень (так называемый комфортный режим), не допуская перегрева или охлаждения и экономя электроэнергию.
Помогает в этом высокоточная электронная система, погрешность которой у ведущих производителей составляет всего 0,1°С. Вы можете выбрать «бюджетное» устройство, оснащенное простейшим термостатом с функцией «вкл./выкл.», или же купить прибор класса люкс с современным жидкокристаллическим дисплеем и программами, которые позволяют управлять несколькими полами, включенными в единую фазу. Благодаря ему конвектор способен работать в удобном вам режиме: с любой температурой и временем обогрева. Например, можно запрограммировать устройство на включение в нужное время без вашего присутствия или создать разный климат в каждом помещении: допустим, теплее в детской и прохладнее на кухне, что поможет значительно сэкономить электропотребление. Термостаты имеют функцию «антизамерзание», при этом температура в доме будет поддерживаться на уровне +7 °С. Труба для теплого водяного пола, какая лучше — вам подскажут специалисты, но выгоднее всего (меньше будет хлопот в будущем) остановить свой выбор на сшитых полиэтиленовых моделях.
Если гарантийный срок терморегулятора (как правило, один год) не вышел, смело отправляйте его на диагностику производителю
Причиной неисправности может стать терморегулятор. Его повреждение определить несложно: питание на регулятор приходит, но на нагревательный элемент не поступает. Решить эту проблему возможно. Если гарантийный срок терморегулятора (как правило, один год) не вышел, смело отправляйте его на диагностику производителю (естественно, с приложением гарантийного талона). При выявлении заводского брака прибор заменят или починят бесплатно. В случае же неправильного подключения придется покупать новый либо оплачивать ремонт.
Непрерывная эксплуатация в течение длительного времени тоже не проблема, ведь практически все модели снабжены защитой от скачков напряжения в сети. Кроме того, при перегреве прибор выключается, если нарушается теплообмен. Например, когда на нем оказывается одежда. Все это позволяет использовать конвектор как основной источник обогрева небольшой комнаты. А вот просторное помещение отапливать им вы будете очень долго, к сожалению, медленный нагрев (от получаса и выше) — проблема подобных приборов.
Монтаж
Если бетонный пол устанавливают в процессе строительства коттеджа, где нижнее помещение — теплая комната, а также если нет необходимости экономить электроэнергию, от теплоизоляции можно отказаться.
Какая стяжка лучше для теплого водяного пола? Как утверждают некоторые специалисты, при укладывании на теплоизоляцию бетонная стяжка ведет себя очень капризно и порой растрескивается, результатом чего бывает разрыв нагревательного шланга, который является главной составляющей теплых полов. Поэтому лучше использовать специальные присыпки к цементу.
при укладывании на теплоизоляцию бетонная стяжка ведет себя очень капризно и порой растрескивается
Что касается подложки под теплый пол водяной, какая лучше — спросите вы. Берите полипропилен или вспененный полиэтилен, они покрыты лавсановой пленкой с металлизированным слоем.
Важно! Надежность всей системы на 99% определяется качеством монтажных работ.
Чаще всего в целях экономии теплые полы устанавливают на площади, свободной от мебели и других кухонных атрибутов. На бетон укладывают выбранную потребителем теплоизоляцию, сверху выполняют тонкую бетонную стяжку, на которую зигзагообразно, соблюдая постоянный шаг, крепят трубки с помощью монтажной ленты. Если вы не знаете, какая лучше труба для теплого водяного пола, то советуем обратить внимание на изделия из ПВХ. Термодатчик помещают в особую пластиковую гофротрубку вблизи терморегулятора.
Прежде чем выбрать теплый водяной пол, почитайте отзывы, какой лучше.
Прежде чем выбрать теплый водяной пол, почитайте отзывы, какой лучше
Сегодня на рынке представлен широкий спектр моделей от разных производителей теплых водяных полов, какой лучше? Самые качественные системы выпускают компании NOBO, ADAX (Норвегия), NOIROT, THERMOR, ATLANTIC (Франция), теплые полы среднего ценового сегмента производят SIEMENS, STIEBEL ELTRON и VOLKSTECHNIK (Германия), эконом-варианты делают DIMPLEX (Канада), BETA — концерн TIMBERK (Швеция — Китай), корпорация «Диполь» (Саратов), ОАО «завод «Ладога» (Кировск) и ООО «Регион».
Теплые полы доказали свою эффективность. Их используют как основные, резервные, альтернативные, дополнительные системы обогрева помещений. В мягком климате теплые полы вполне способны заменить радиаторы, а в регионах с суровыми зимами их устанавливают в комбинированных системах отопления вместе с радиаторами.
Чаще всего сомнения возникают при покупке труб, ведь нужно найти надежные долговечные материалы и при этом не переплатить лишнего. Какие трубы лучше для теплого пола и почему? На какие критерии ориентироваться при выборе?
Водяные теплые полы сложнее в монтаже, чем электрические, зато гораздо экономичнее. Главное – правильно спроектировать систему, подобрать наилучшие материалы и грамотно провести монтаж.
Монтаж теплого пола требует квалификации и опыта, но конечный результат того стоит. Система позволяет экономить на отоплении до 20−30% ресурсов, т.к. температура воды в трубах относительно невысокая – 30-50 градусов. При этом обеспечивается равномерный и качественный прогрев всего помещения
Современный стройрынок обширен, в ассортименте множество видов труб, которые можно использовать для монтажа систем отопления.
Выбирая, нужно учитывать такие факторы:
- прочность и долговечность;
- теплопроводность;
- эксплуатационные характеристики;
- особенности монтажа;
- соотношение цена-качество;
- репутация производителя.
Материалы для изготовления труб используются самые разнообразные. Популярны бюджетные металлопластиковые, полипропиленовые изделия и более дорогие медные. Внешний диаметр труб составляет обычно 16-18 мм.
Подбирать следует трубы, предназначенные для отопления, а не для водоснабжения. Что касается торговых марок, то стоит доверять проверенным брендам с хорошей репутацией. При этом важно покупать оригинальную продукцию, проверять у продавцов наличие сертификатов, чтобы не приобрести подделку.
Долговечность материала, из которого изготовлены трубы для водяного пола, имеет принципиальное значение. Изделия должны быть надежными, ведь ремонт – сложное и дорогостоящее мероприятие. Один из лучших материалов – сшитый полиэтилен
Трубы каких производителей лучше для теплого пола? Был проведен тест на прочность:
Достоинства и недостатки популярных материалов
Все материалы имеют свои достоинства и ограничения в применении. Рассмотрим 4 вида самых подходящих для теплого пола труб: медные, металлопластиковые, полипропиленовые, и из сшитого полиэтилена (РЕХ-трубы).
Сшитый полиэтилен – доступный материал. Он способен служить десятилетиями не требуя ремонта или замены. Трубы из сшитого полиэтилена применяют системах отопления и горячего водоснабжения. Они устойчивы к высоким температурам, гибки и эластичны
Вариант #1: медь – универсальный материал
Несмотря на развитие технологий и появление множества новых материалов, медь по-прежнему остается актуальным материалом. Основное ее преимущество – долговечность. На поверхности медных изделий не размножаются бактерии. Материал устойчив к коррозии, а трубы из него отлично выдерживают высокие и низкие температуры (от -100 до +250 градусов), механические воздействия.
Медные трубы для теплого пола не лопнут, не расплавятся, не треснут. Благодаря высоким техническо-эксплуатационным характеристикам материал применим в современных системах отопления. Если соблюдены все условия, рекомендуемые производителем, трубы способны прослужить до полувека. Это окупает высокие первоначальные расходы.
При всех достоинствах и отличных эксплуатационных качествах медных труб они имеют и ограничения. Материал чувствителен к жесткости, кислотности воды. Если теплоноситель в системе создает кислую или щелочную среду, срок службы труб может сократиться вдвое.
Готовый водяной теплый пол из медных труб обходится очень дорого, ведь, помимо самих труб, необходимо приобрести специальные соединительные части, арматуру, крепеж. Это увеличивает стоимость системы примерно на 30%. Также нужно учесть стоимость услуг бригады рабочих
Что касается монтажа, то соединения медных труб с помощью специальных пресс-фитингов чрезвычайно долговечны. Их надежность иногда превышает прочность самих труб. Пресс-машины – дорогостоящее оборудование, поэтому для установки придется приглашать специалистов, что создает дополнительную нагрузку на бюджет при обустройстве системы отопления.
Вариант #2: металлопластик – надежно и недорого
Достойная альтернатива меди – металлопластик. Этот материал дешевле, поэтому пользуется большим спросом. Его преимущества:
- долговечность (срок службы металлопластиковых труб, как и медных, до 50 лет);
- устойчивость к коррозионным процессам;
- экологическая безопасность (полимеры экологичны, они не вступают в реакции с другими материалами и веществами, содержащимися в воде);
- малый вес (это существенное преимущество в сравнении с медными трубами, вес которых заметно больше);
- хорошая звукоизоляция (перемещаясь по трубам, вода будет меньше шуметь).
Металлопластиковые трубы состоят из нескольких слоев, а внутренняя поверхность идеально гладкая, что предотвращает появление отложений на стенках изделий. Полимерный материал, покрывающий трубы изнутри, защищает всю конструкцию от разрушения и негативного воздействия теплоносителя алюминиевый слой и клеевые составы.
Качество склеивающего слоя имеет важное значение. При разрушении клеящего вещества слои металлопластиковой трубы начинают отходить друг от друга, что приводит к протечкам в местах соединения. Чтобы понять, насколько качественный состав применен, можно нагреть трубу до 90-100 градусов и посмотреть на результат.
Если на срезе изделие останется неизменным, то при его изготовлении использованы «правильные» материалы и технологии. Если становятся видны слои, лучше выбрать трубы другого производителя.
Металлопластик плохо переносит воздействие открытого огня, но при монтаже теплого пола это свойство материала не играет особой роли. А вот что действительно может стать проблемой – некачественное соединение. Если диаметр трубы больше, чем внутренний диаметр фитингов, то в месте соединения могут нарастать известковые отложения. Этот процесс чреват появлением течей.
Металлопластиковые трубы способны выдерживать температуры от -10 до +95 градусов. Предел – 110 градусов, но при условии, что нагрев будет кратковременным. В противном случае труба потеряет свои эксплуатационные свойства
При монтаже нельзя слишком сильно пережимать трубу накидной гайкой, чтобы не оставить надреза, который позже потечет. Для укладки теплого пола из металлопластиковых труб лучше пригласить профессионалов.

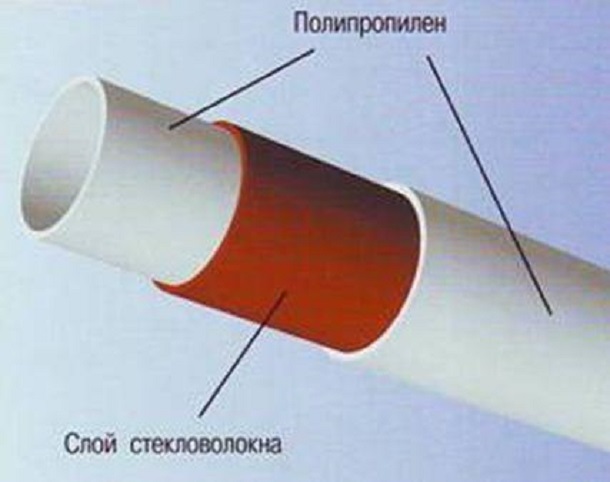

Вариант #3: полипропиленовые трубы
Полипропиленовые трубы для теплого пола приобретают немногие, несмотря на очевидные достоинства – долговечность, экологичность, невысокую цену. Спрос на них примерно такой же, как и на медные. Однако если медные изделия отпугивают своей ценой, то полипропилен неудобен для монтажа контура теплого пола.
Радиус изгиба трубы – 8-9 диаметров. Если сравнивать с изделиями из сшитого полиэтилена, у которых этот показатель равен 5, то полипропилен проигрывает.
Большой радиус изгиба осложняет монтаж. Если диаметр трубы составляет 16 мм (допустимый минимум), то ее можно уложить с расстоянием примерно 128 мм. Чаще всего этого недостаточно для обеспечения нужной тепловой мощности. К недостаткам материала можно отнести и ограничение по температуре монтажа – не ниже 15 градусов Цельсия, что не всегда подходит для регионов с суровыми климатическими условиями.
Полипропиленовые трубы соединяют с помощью сварки (пайки). Для этого используют сварочный аппарат, а сам процесс относительно несложен и занимает мало времени. Готовое соединение получается прочным, практически монолитным
Вариант #4: трубы из сшитого полиэтилена
Полиэтилен – это материал, состоящий из углеводородных молекул, не связанных между собой. Однако применение новой технологии позволило соединить молекулы путем взаимодействия атомов водорода и углерода. В результате получился новый материал, который был назван поперечно сшитым, или просто сшитым полиэтиленом (РЕХ). Он проходит дополнительную обработку под высоким давлением, благодаря чему появляются новые молекулярные связи и увеличивается прочность.
Технология изготовления была изобретена около 40 лет назад, однако широкое применение и популярность сшитый полиэтилен приобрел только в последние годы. Материал обладает уникальными свойствами, не характерными для его «предшественника». Он прочен, устойчив к температурным перепадам, не истирается, не трескается и не боится царапин. Во многом качество труб из этого материала зависит от степени и способа сшивания.
Ниже представлен видеоролик, демонстрирующий устойчивость труб из сшитого полиэтилена к различным воздействиям:
Для теплого пола следует выбирать материал, степень сшивания которого составляет 65-80%. От этого зависят эксплуатационные свойства и долговечность материала. Чем больше показатель, тем выше и цена готовых изделий, но эти расходы окупаются. Если степень сшивки малая, то материал может трескаться, терять устойчивость к внешним воздействиям. Также важен метод соединения молекул. Их всего четыре: пероксидный, силановый, радиационный и азотный.
Материал с маркировкой РЕХ-а – самый качественный, однако он довольно дорог. Наибольшим спросом пользуются трубы РЕХ-b (силановый способ сшивки). Они отличаются хорошими техническо-эксплуатационными характеристиками, доступны по цене
К преимуществам материала следует отнести такие:
- Нормальная функциональность в широком температурном диапазоне – от 0 до 95 градусов Цельсия.
- Высокая температура плавления и горения. Плавиться материал начинает только тогда, когда температура достигает 150 градусов. Температура горения – 400 градусов Цельсия.
- «Молекулярная память». Труба из сшитого полиэтилена может деформироваться, однако после повышения температуры восстанавливает свой исходный внешний вид и форму.
- Устойчивость к перепадам давления. РЕХ-трубы хорошо переносят изменения давления в системах отопления всех типов. Они без проблем выдерживают 4-10 атмосфер (точные показатели зависят от вида трубы и указаны в технической документации).
- Пластичность. Материал чрезвычайно пластичен, благодаря чему не ломается, даже если изделие сгибают несколько раз в одном и том же месте.
- Химическая и биологическая стойкость. РЕХ-трубы не чувствительны к воздействиям агрессивных химических веществ. Они не подвергаются коррозии, не способствуют размножению бактерий и грибков.
- Безопасность. Сшитый полиэтилен не выделяет в атмосферу никаких вредных веществ. Даже при горении он разлагается на воду и углекислый газ – вещества, безопасные для человека.
Хотя РЕХ-трубы рекомендуют использовать при 0-95 градусах, материал способен выдерживать более высокие и низкие температуры. При -50 – +150 градусах он сохраняет прочность и не лопается. Однако эксплуатация в режиме повышенных нагрузок может сказаться на его долговечности.
Иногда РЕХ-трубы путают с трубами из термостойкого полиэтилена. Это разные материалы. Термостойкий полиэтилен переносит высокие температуры, но его эксплуатационные характеристики гораздо ниже, чем у сшитого. РЕХ-трубы гораздо устойчивее к различным видам негативных воздействий, долговечнее. В то же время они и дороже
Технология монтажа РЕХ-труб довольно проста и не требует дорогостоящего оборудования. Освоить ее может каждый. Предлагаем мастер-класс по монтажу:
РЕХ-трубы прекрасно подходят для обустройства теплого пола, могут использоваться для систем радиаторного отопления и горячего водоснабжения. Материал плохо переносит длительное воздействие прямых солнечных лучей, но для теплого пола это не принципиально.
При транспортировке и установке нужно бережно обращаться с антидиффузным защитным слоем труб. При повреждении в структуру материала может попасть кислород, что негативно повлияет на долговечность трубы.
Если трубу из сшитого полиэтилена изогнуть, а после этого прогреть, она восстановит прежнюю форму. На месте изгиба останется малозаметный след, а свойства изделия не поменяются
Какие же трубы все-таки лучше?
Обычно выбор сводится к металлопластиковым и РЕХ-трубам. Все больше людей предпочитают второй вариант. Однако окончательное решение, конечно, за покупателем. В помощь предлагаем видео, где подробно рассказано о материалах для изготовления труб:
Если вы не уверены в своих силах, проектирование системы водяного теплого пола, подбор материалов и монтаж лучше доверить специалистам. Дополнительные расходы на их работу окупятся за счет долгой и беспроблемной эксплуатации системы. Это тот случай, когда чрезмерная экономия может сказаться на комфорте в доме.
Число сторонников отопления дома по принципу « » постоянно увеличивается – оно доказало свою высокую эффективность и удобство. Действительно, правильно спланированная, грамотно смонтированная и хорошо отлаженная система водяного подогрева пола отличается высоким КПД , а стало быть – экономичностью, наиболее оптимальным микроклиматом, создаваемым ею – с восходящими потоками теплого воздуха и комфортным распределением температуры воздуха по высоте. Если к этому прибавить еще и то обстоятельство, что при таком отоплении теплообменником выступает поверхность пола, а плохо вписывающихся в интерьер радиаторов просто нет, то растущая популярность такого типа обогрева помещения получает полное логическое объяснение.
Соответственно увеличивается и количество владельцев домов, которые всерьез размышляют о полном переходе на водный подогрев полов. Однако, необходимо заметить, что это – достаточно сложное и очень масштабное мероприятие. Помимо сложностей с проведением строительных работ, необходимо правильно рассчитать и подобрать отопительное оборудование, распределительную арматуру, специальные приборы и устройства контроля, управления и обеспечения безопасности. И, наконец , очень важным моментом являются сами, собственно, трубы для теплого водяного пола. К этим комплектующим подобной системы отопления должно быть проявлено особое внимание, в связи с тем, что основная нагрузка – и теплотехническая, и механическая, выпадает именно на них.
Какими должны быть трубы для теплого водяного пола?
Медная труба
У этого материала – полный «букет» всевозможных положительных качеств. Медные трубы отлично проводят и передают тепло. У этого материала – отменная пластичность наряду с высокой механической прочность. Медь — металл очень долговечный, благодаря своим химическим особенностям способный превосходно противостоять коррозии. Мало того, в современных трубах медные стенки еще и закрывают дополнительно высокопрочной полимерной пленкой – эксплуатационные сроки подобных изделий исчисляются многими десятилетиями.
Медная труба — практически без недостатков, кроме очень высокой цены и сложностей в монтаже
Недостаток – достаточно сложный монтаж, который требует специальных инструментов и устойчивых навыков работы с ним. Это сильно ограничивает возможность самостоятельного создания такой системы отопления. Но, наверное , даже не это главное – стоимость подобных трубопроводов, особенно в сравнении с полимерными, чрезвычайно велика, и доступна, увы, очень немногим.
Гофрированная стальная труба
А это, наверное, единственный из видов труб, который не запрещено сращивать по длине отопительного контура – настолько надежными считаются их фитинговые соединения.
Изготовлены такие трубы из нержавеющей стали, они легко изгибаются и хорошо сохраняют приданное им положение. Проблемы коррозионной устойчивости, высокой теплоотдачии механической прочности здесь даже не поднимаются – такие трубы отвечают этим требованиям в полной мере. Особую дополнительную защищенность им придает специальное покрытие из высококачественного полиэтилена высокого давления.
Такие трубопроводы, кстати, активно используются на технологических линиях в химической промышленности многих развитых стран – а это говорит о многом. И все же широко они пока не используются в жилом частном строительстве. Главные причины – высокие цены и, возможно, даже недостаток информации у хозяев домов о таких материалах.
Форма выпуска гофрированных нержавеющих труб – готовые отрезки различной длины или бухты длиной до 30 или 50 метров.
Трубы на полиэтиленовой основе
Здесь необходимо сразу сделать одно важное замечание. Если ознакомиться с многообразием статей по по воду труб, применяемых для контуров отопления, то можно заметить одну часто встречающуюся ошибку. Авторы разделяют многообразие гибких труб на металлопластиковые и сделанные из сшитого полиэтилена. У читателя от подобного изложения нередко возникает заблуждение, что в металлопластиковых изделиях используется какой-то обычный полиэтилен, а кроме этого существует еще и сшитый. Ничего подобного! Все применяемые в современных производственных технологиях виды полиэтилена имеют ту или иную степень сшивки.А различать трубы будет лучше другим критериям – по технологии обработки полимера и по строению самой трубы.
Что такое сшитый полиэтилен РЕХ?
Если с этим сразу не разобраться, в дальнейшем можно будет просто запутаться в понятиях.
Всем известный и столь популярный в производстве множества бытовых предметов полиэтилен, при всех своих достоинствах, все же не отличается стабильностью. У него выраженная линейная молекулярная структура, эти «цепочки» никак не связаны между собой, и даже при незначительном температурном воздействии обычный полиэтилен начинает попросту «плыть». Использовать его в изделиях, которые подвержены термическим нагрузкам, никак нельзя.
Иное дело, если упомянутые молекулярные цепочки «сшить» — то есть создать устойчивые многочисленные поперечные связи, перевести линейную структуру в трёхмерную.Полимер при этом нисколько не теряет своих положительных характеристик, и плюс к этому приобретает стабильность. Чем больше подобных межмолекулярных «перемычек», тем выше так называемая степень сшивки (измеряется в процентах), и тем качественнее и прочнее получаемый материал.
Мало того, у сшитого полиэтилена возникает очень своеобразное свойство «памяти». Изделия из него, в определенной степени деформируясь от механических, барических или термических нагрузок, всегда стремятся вернуться в исходную, когда-то приданную им форму после того как внешнее воздействие прекращается полностью или ослабевает. Это – чрезвычайно важная особенность именно для производства труб.
Сшитый полиэтилен имеет принятое обозначение РЕХ. Сшивка, то есть создание поперечных межмолекулярных связей технологически проводится по-разному.
- РЕХ-а – при этой технологии образование новых связей вызывается химической обработкой сырья пероксидом.Из всех существующих способов – именно он дает максимальную степень сшивки (порядка 85%), полиэтилен нисколько не теряет эластичности, получается высокопрочным и с выраженной «памятью». Недостаток технологии – достаточно высокая ее сложность и дороговизна. Однако, процесс полностью контролируем, что позволяет получать материал со строго заданными качествами.
- РЕХ-b – эта технология появилась позже и поначалу рассматривалась, как более простая и дешевая альтернатива РЕХ-а. Казалось бы, беспроигрышная и дешёвая, с использованием водных паров, подобная методика сшивки все же не оправдала полностью возлагаемых на нее надежд. Материал получается не столь эластичный, то есть наверняка будут ограничения по радиусу его изгиба. И при этом степень сшивки всего около 65%. В ходе производства контролировать процесс – чрезвычайно сложно, поэтому нередко такие трубы не в полной мере соответствуют заявленным характеристикам. В ряде европейских стран трубы РЕХ-b не допускаются к использованию в теплораспределительных сетях. Есть еще одна занятная особенность – вялотекущий процесс с шивки в полимере РЕХ-b не прекращается никогда. То есть со временем материал существенно меняет свои характеристики, становится жестче , усаживается, поэтому часто трубопроводы из РЕХ-b требуют регулярной подтяжки соединений, а металлопластиковые трубы могут расслаиваться.
- РЕХ-с – в данном случае процесс с шивки вызывается направленным излучением электронов. Производство труб из такого пластика отличатся невысокой себестоимостью, но и материал, надо сказать, значительно уступает по качественным характеристикам тому же РЕХ-а. Тем не менее , такой полимер все же используется, например, при изготовлении недорогих металлопластиковых труб.
- РЕХ-d – практически полностью вышедшая из производственного применения технология, при которой межмолекулярные связи получались за счет обработки сырья особыми азотистыми соединениями.
Трубы из сшитого полиэтилена РЕХ
Прошедший специальную обработку, сшитый полиэтилен очень широко используется для производства различных видов труб, часть из которых вполне подходят для создания , а некоторые – даже конкретно разработаны именно для этих целей.
- Уже достаточно давно для контуров теплых полов мастерами активно применяются металлопластиковые трубы РЕХ-Аl-РЕХ . Казалось бы, такой материал подходит для подобных целей, как никакой другой. Он сочетает достоинства и полимера, и металла, легко изгибается в нужную криволинейную форму (с соблюдением определенных технологий) и удерживает заданную ему конфигурацию, отлично проводит тепло.
Вот здесь нужно обратить особое внимание на конкретный вид полимера, использованного для производства данной трубы. Как уже говорилось, оптимальным решением будет т рубы из РЕХ-а, хотя они, конечно же, намного дороже.
С металлопластиковыми трубами есть еще один важный нюанс – слишком много на рынке строительных материалов контрафакта, явных и некачественных подделок, абсолютно не известных производителей, которые не сопровождают свою продукцию какими-либо документами и гарантийными обязательствами. Поэтому , при при обретении металлопласта никогда не стоит стесняться – необходимо проявить настойчивость и потребовать предъявить на продукцию сертификаты качества и соответствия имеющимся стандартам.
Но даже у качественных труб РЕХ-Аl-РЕХ все равно имеются значимые недостатки. Так, неоднородность материала стенок, а значит и коэффициента линейного расширения слоев , со временем приводит к их расслаиванию. Вопрос лишь во времени – но этот процесс неизбежен. Внутренний слой РЕХ – вынужденно заужен (примерно до 0,8 мм), и не всегда справляется с пиковыми нагрузками (любой опытный сантехник может рассказать о разрывах металлопластиковых труб). При этом тонкий слой фольги (от 0,2 до 0,4 мм), даже при идеальной ее сварке, не может стать преградой для критического давления.
Для их изготовления применяются РЕХ-а или РЕХ-b . Стенка трубы может иметь полностью монолитную структуру, либо же быть снабжена особым слоем EVON¸ который служит кислородным барьером.
Эти трубы очень удобны в раскладке при монтаже контуров «теплого пола» . У них хорошая пластичность, что позволяет производить укладку с минимальным шагом между соседними петлями.
Все ведущие производители обязательно оснащают свои изделия надежными соединительными фитингами, что превращает монтаж в достаточно простое и понятное занятие.
При выборе любых полимерных труб необходимо хоть немного разбираться в системе их классификации и маркировки. Она может несколько различаться в зависимости от производителя, но все же основные принципы сохраняются. Можно рассмотреть на конкретном примере.
1- на первом месте обычно указывается конкретная модель трубы, ее товарная марка.
2 – внешний диаметр тр убы и общая толщине ее стенок.
3 – особые европейские стандарты, говорящие о возможности применения труб. В рассматриваемом случае – указание на то, что труба пригодна даже для питьевой воды.
4 – примененная технология контроля качества готовых изделий.
5 – технология сшивки полиэтилена (в соответствии с классификацией по Энгелю , о которой было рассказано выше).
6 – соответствие параметров трубы по рабочей температуре и давлению европейским стандартам DIN 16892/16893. Конкретные значения рабочих параметров и сроков эксплуатации могут быть указаны в сопроводительной документации в виде таблички:
Бывает и так, что эти значения нанесены прямо на тело трубы – например «DIN 16892 PB 12/60 °C PB 11/70 °C PB 9/90 °C » .
7 —информация о дате и времени выпуска, номере линии или станка и т.п .
Кроме того, обычно за этим следует отметка длины трубы – через каждый метр. Это упрощает и реализацию труб, и работу с ними непосредственно во время укладки.
Видео: полезная информация о трубах из сшитого полиэтилена
Трубы из полиэтилена РЕ- RT
Технологическим прорывом, наверное, можно считать появление в производстве труб абсолютно нового типа полиэтилена — РЕ-RT (сокращенно от «Pоlyethylene оf Rаised Tempеrature resistаnce » — полиэтилен с повышенной термостойкостью). По большому счету , он не является продуктом сшивки, и даже исходное сырье , гранулат , уже обладает нужными качествами – многочисленными и устойчивыми межмолекулярными связями.
Это стало возможно с развитием технологий управляемых процессов пространственного формирования макромолекул. Подобные полимеры открывают широчайшие возможности – можно создавать материалы с точно заданными характеристиками, делая акцент на том или ином свойстве.
Сложное сеткообразное строение решетки позволяет резко увеличить стойкость материала к внешним и внутренним нагрузкам, к растрескиванию при изгибах. И при этом материал, в отличие от РЕХ, остается термопластичным, то есть может соединяться не только с помощью механических переходников (фитингов), но и с применением сварки, что существенно повышает надежность стыков при наличии такой необходимости.
Полиэтилен РЕ-RT используют во все более широких масштабах, и есть устойчивая тенденция, что он со временем полностью вытеснить своего «сшитого собрата» — РЕХ. Все это – благодаря целому «букету» их положительных качеств:
- Производство труб РЕ-RT – намного проще, материал не требует сшивки, все межмолекулярные связи заложены уже в полуфабрикате. Кстати, этот полиэтилен легко поддается и вторичной переработке без потери качеств.
- Срок службы таких труб – порядка 50 и более лет.
- Трубы РЕ-RT не боятся замораживания — они способны выдержать несколько циклов полной заморозки воды без потери целостности стенок.
- В отличие от РЕХ, такие трубы легко поддаются ремонту.
- Контуры из этих труб не скрипят в «теплом полу» и абсолютно бесшумны даже при большой интенсивности водного потока.
Применяют полиэтилен РЕ-RT , так же, как и РЕХ, и для изготовления металлопластиковых труб, и для чисто полимерных.
И в том, и в другом случае эксплуатационные характеристики – существенно выше, чем с использованием сшитых аналогов.
При изготовлении полимерной трубы без металлической вставки часто производители используют собственные фирменные разработки по обеспечению кислородонепроницаемости стенок. Например, это может быть воздухонепроницаемый слой OXYDEX, или специальный антидиффузионный барьер EVON.
Основные эксплуатационные характеристики таких труб для примера приведены в следующей таблице:
Показатель | 16 × 2 мм | 20 × 2 мм |
---|---|---|
Объем (л/пог. м) | 0.113 | 0.201 |
Масса (кг/пог. м) | 0,071 | 0.127 |
Миним. радиус изгиба – 5d (мм) | 60 | 100 |
Температура (°С) | 20 | 20 |
Давление (бар) | 20 | 20 |
Срок службы (лет) | более 50 | более 50 |
Температура (°С) | 75 | 75 |
Давление (бар) | 10 | 10 |
Срок службы (лет) | более 50 | более 50 |
Температура (°С) | 95 | 95 |
Давление (бар) | 6 | 6 |
Срок службы (лет) | более 50 | более 50 |
Предельное давление (бар) | 6 | 4.5 |
при температуре (°С) | 110 | 110 |
Предельное давление (бар) | 11 | 10 |
при температуре (°С) | 90 | 90 |
Коэффициент линейного удлинения max при t=95°С (1/ °С) | 1.8 1E-4 | 8.2 1E-5 |
Коэффициент теплопроводности (Вт/К м) | 0.41 | |
Шероховатость внутренней поверхности (мкм) | 0,125 (Класс 10) | |
Расчетная прочность материала (Мпа) | 6.3 |
Если подвести итог сказанному, то можно отметить, что трубы из полиэтилена РЕ-RT на сегодняшний день являются, наверное, тем материалом, который в наибольшей степени отвечает требованиям системы «теплого пола», оставаясь при этом в секторе разумной ценовой доступности.
Во что обойдется покупка труб?
Это зависит, в первую очередь , от протяженности контуров системы отопления. – можно узнать, ознакомившись с соответствующей публикацией нашего портала.
При расчетах не следует забывать об участках от пола до распределительного коллектора, с учетом соединительного запаса, не менее 500 мм на каждый конец.
Стоимость труб может зависеть и от производителя, и от конкретной модели, и от региона, где материал приобретается. Наибольшим авторитетом и, соответственно спросом пользуются изделия известных европейских компаний – «Uponor» , «Rehau» , «Kermi» , «Henco» , «Oventrop» и других. Для примера – в таблице приведено несколько моделей труб, подходящих для «теплых полов».Цены даны ориентировочные, характерные для центральных регионов России:
Производитель, марка | Диаметр, мм | Краткие технические характеристики | Длина в бухте | Цена за 1 погонный метр |
---|---|---|---|---|
Uponor PEXа evalPEX Q&E 16 x 2.0 | 16 | Сшитый полиэтилен, стенка 2 мм, t мах – до 95 градусов, (кратковременный нагрев до 110) | 50 – 240 м | 90 руб |
Uponor PEXа evalPEX Q&E 20 x 2.0, | 20 | -//- | 50 – 120 м | 114 |
REHAU «Rautitan stabil» | 16 | Металлопласт, PE-Xc/AI/PE стенка 2,6 мм | 100 | 105 |
REHAU «Rautitan stabil» | 20 | Металлопласт, PE-Xа–AL–PE стенка 2,9 мм | 100 | 150 |
REHAU «Rautitan flex» | 16 | Сшитый полиэтилен RAU-PE-Xa, стенка 2,2 мм | 100 | 105 |
Kermi MKV xnet 16 х 2.0 | 16 | Металлопласт, PE-Xс–AL–PE –Xс | 100 | 55 |
REHAU «Rautitan Pink» | 16 | Сшитый полиэтилен RAU-PE-Xa, стенка 2,2 мм, t мах – до 90 градусов | 120 | 64 |
Wieland cuprotherm CTX | 20 | Медная труба в пластиковой оболочке, стенка 2 мм | 50 | 240 |
FLEXSY-20 | 20 | Гофрированная отожженная нержавеющая труба с полимерным покрытием, стенка 2 мм | до 50 | 175 |
BioPipe PERT 16х2,0 | 16 | Монослойная, t мах – до 100 градусов, давление – до 6 бар. | 240 м | 35 |
Thermotech MultiPipe PE-RT II, 16*2 мм | 16 | Пятислойная с диффузным барьером | 240 м | 85 |
В таблице намеренно не указываются самые недорогие типы труб, от неизвестных или весьма сомнительных производителей. Стоит хорошенько подумать, прежде чем покупать дешевую , не внушающую доверия продукцию, так как система водяного «теплого пола», заливаемая бетонной стяжкой, не должна вызывать у владельца дома или никаких оснований для беспокойства.
И напоследок – видео с оценкой труб для системы «теплого пола» от специалиста.
Цены на водопроводные трубы
Водопроводные трубы
Видео: какие трубы лучше для «теплых полов»?
