Разрез каркасного дома на примере проекта КД-29, приведена схема и технология строительства каркасного дома. Почти все проекты имеют данную
конструкцию. Данная схема зарекомендовала себя, как надёжная, но простая и удобная в сборке. Весь вес крыши приходится на центральную и боковые
нефронтонные стены, которые стоят на фундаменте. Второй этаж собирается с перекрытия второго этажа. Наглядно, с этапами строительства можно ознакомиться,
скачав инструкцию по строительству каркасного дома
.
Планы и чертежи сборки фундамента
Комплект рабочих схем и узлов к проекту, содержит: полный чертёж с размерами мест установки анкеров, продухов рабочей арматуры и хомутов, объем бетона и количество арматуры. Технологию и способ экономной сборки опалубки для использования её в последующем для стоек каркаса и обвязок. При свайном фундаменте к проекту идёт также описание и свайное поле со всеми размерами установки свай д108мм и обвязкой швеллером для гарантированной надёжности свай. При желании по месту возможна обвязка свай брусом или доской на ребро по оголовкам.
Стена каркасного дома
Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек с двух сторон в см., включая проверочные размеры между стойками, места
установки укосин, размеры проёма окна/двери и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также все планы, где
необходимо, содержат комплектовочную ведомость, комментарии и технологию соединения стоек в углах, по технологии тёплый угол, и схему примыкания
внутренних стен. Обратите внимание, что мы специально отказались от гостовского оформления чертежей, чтобы убрать лишние шапки и подписи, и сделать
чертежи на всю страницу. Также, они выполнены в цвете и в сантиметрах, для удобства работы при строительстве.
Фронтон каркасного дома
Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек в см. и обрешётки крыши, высоту стоек, включая проверочные размеры между
ними, места установок окон, размеры окна и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также, все планы
содержат комментарии и технологию раскладки крепления Ондулина, обрешётки, свесов и устройства паро- ветро- защиты (кровельного пирога).
Сравнение: Обычный чертёж и наши чертежи
Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней
крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в
книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице,
где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно,
всё указано на схеме - просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.
Узлы: Схемы крепления и разметки
К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т.д.
Инженерные сети
Комплект рабочих схем и узлов к проекту, содержит: схему прокладки и количество оконечных устройств электрики (розетка, выключатели, автоматы защиты и тд и тп), принципиальную схему и вариант установки сантехники для первого/второго этажа, а также вариант устройства дренажа и вентиляции с естественным побуждением с описание минимально желаемого устройства согласно норм и правил на одноквартирные дома.
Подробнее об узлах по технологии KarkasDom, можно прочитать в статье Все узлы каркасного дома .
Все наши проекты обладают множеством достоинств:
1. Проекты разрабатываются под размер материалов из магазина, чтобы пришлось как можно меньше резать и не оставалось обрезков.
2. Также, еще на этапе эскизного проекта подбирались плиты OSB, с учетом наиболее популярных размеров, которые чаще всего есть на складе строй базы.
3. Кровля самая простая в исполнении – двускатная. А это значит, не придется резать Ондулин или металлочерепицу, чтобы сформировать ендовы. Нет дополнительных кровельных элементов, которые удорожат кровлю, а также, нет потенциально опасных мест, которые могли бы протекать.
4. Все проекты сделаны по районированию: Зона 2, СПб и ЛО, что подходит для их строительства по снеговой и ветровой нагрузке в большей части России.
5. Обычно прямоугольный дом. Это самая энергоэффективная и удобная форма дома.
6. Все дома достаточно просты в строительстве, благодаря отсутствию лишних выступов стен.
7. Все размеры указаны в сантиметрах и имеют оригинальное исполнение чертежей и схем.
8. В проектах домов нет ни одной дорогостоящей клееной или двутавровой балки.
9. Габариты дома выбираются для максимальной экономии строй материалов.
10. Стояки, обычно, собраны в одном месте с вентиляцией.
11. Удобная лестница.
Так как все чертежи и планы мы не можем разместить на одной странице то зайдя в раздел, Наше предложение мы можем предложить вам бесплатно все сметы для расчёта во сколько вам обойдётся дом по ценам вашего региона, все планы, чертежи и технологии с подробным описанием, что и как делается и для чего. В общей сложности более 100 страниц цветных чертежей, описаний и комментариев для удобства, скорости и качества работы.
Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.
Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.
Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.
Итак, строим каркасный дом своими руками!
1. Установка фундамента
Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.
В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.
Свайно-винтовой фундамент
Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.
К достоинствам свайно-винтового фундамента можно отнести:
- Отсутствие спецтехники для возведения свай
- Быстрый монтаж – достаточно суток
- Огромный выбор свай
- Хорошая несущая способность
- Низкая стоимость
- Возможность проведения работ в любое время года
Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.
Сколько свай нужно и как правильно провести расчеты?
Свои должны быть ровными, с правильной формой лопастей.
Выбор делайте из таблиц ниже.
Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом
Самостоятельная установка свай
Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.
Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.
После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.
Следующий шаг – установка свай по углам на глубину не менее полуметра (она зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра .
Финишный этап – подрезка свай до требуемого уровня, последующее бетонирование стволов и монтаж оголовков на них.
2. Обвязка
Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.
Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.
Бруски устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.
Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.
Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.
3. Устройство чернового пола
Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.
Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.
Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.
4. Установка каркаса
Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.
Сначала монтируются угловые стойки. Они фиксируются при помощи усиленных стальных уголков.
Брус верхней обвязки
В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.
Чтобы придать конструкции прочность, делается монтаж диагональных укосов.
Монтаж потолочных балок
Монтаж делается тремя способами:
- Методом вырубки
- Перфорированными кронштейнами
- Стальными уголками
Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.
5. Монтаж стропильной системы
6. Внешняя отделка
Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого. Порядок выполнения следующий:
- Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
- Обрешетка обрабатывается антисептиком и огнеупорным составом
- Далее идет монтаж отделочного материала по определенной технологии
7. Утепление дома
После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.
Поверх крепят пароизоляционную пленку.
8. Внутренняя отделка
Дом готов! Осталось дело за малым - сделать внутреннюю отделку.
Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.
В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

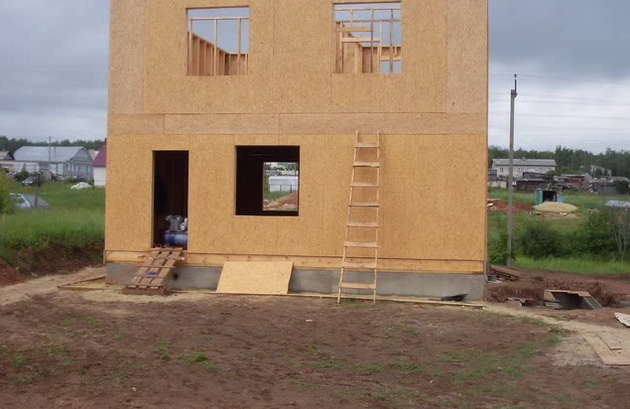

Фотоотчет строительства каркасного дома своими руками
В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.
Зима, стройки стоят, самое время готовиться к весеннему строительству, собирать информацию, обдумывать проекты, принимать решения, по какой технологии, и какой начинать строить весной, а она не за горами.
В прошлом году на этом форуме я рассказал, как мы с братом строили каркасную баню. Теперь хочу представить вам отчет с фотографиями и пояснениями строительного процесса каркасного дома. Я надеюсь, что многие участники форума, собирающиеся самостоятельно, руками построить , почерпнут что-то интересное и полезное и для себя. Речь пойдет о строительстве этого дома:
Многие из Вас приобретают и читают журналы «ДОМ», во втором номере за этот год есть статья, рассказывающая о том, как буквально за несколько праздничных дней и летний отпуск нашему другу удалось построить такой дом. В редакции журнала подготовленный мной текст немного сократили, убрали часть фотографий и рисунков, но тем не менее технология строительства понятна думаю многим.
Здесь я представлю вашему вниманию полный текст с большим количеством фотографий, попробую ответить на Ваши вопросы, только не обращайтесь ко мне как к профессиональному строителю, я такой же как и большинство из Вас, с удовольствием расскажу о всех тонкостях, всего технологического процесса используемого мной при строительстве каркасных домов.
Строить решили одноэтажный дом по каркасной технологии, для такого строения можно использовать столбчатый фундамент, что не отнимет много сил и времени, а возвести каркас такого дома под крышу без внутренней отделки можно в течение нескольких дней.
Проект. Семья хозяина дома состоит из четырех человек, значит в доме должно быть как минимум три спальни, одна большая комната для гостей, кухня, туалетная комната с душевой кабиной, большая терраса для вечернего чаепития и обедов на открытом воздухе. Типовой загородный домик семьи со средним достатком. К разработке проекта дома отнеслись очень серьёзно, так как от него зависит не только вопрос удобства дома в эксплуатации, но и цена дома, технология строительства и время, за которое можно построить и произвести наружную и внутреннею отделку дома.
Первоначально планировали сделать два эркера, чтобы дом имел, как нам казалось необычный внешний вид. Но в процессе работы над чертежами деталей каркаса пришли к решению, что без эркеров сроки и расходы на строительства можно значительно сократить, а дом будет теплей и практичней. Исходя из этих условий и своих технических возможностей, сделали проект дома.
Вход в дом через террасу - 13м2, в зимнее время года она будет выполнять функцию холодного тамбура, из неё проходим в не большой отапливаемый коридор - 5м2, в котором размещена вешалка для верхней одежды и полка для обуви. Из этого коридора можно попасть в спальню родителей - 11м2, в туалетную комнату - 6м2 и на кухню - 18м2. Кухня состоит из двух зон, рядом с входной дверью рабочая зона с мойкой рабочим столом, газовой плитой, холодильником и полками, дальше столовая зона с большим столом, угловым диваном и металлической печью-камином, из которой можно попасть в комнату для гостей-21м2 и спальни детей -8,6м2 и 10,8м2.
Фундамент. Так как дом решили строить легким одноэтажным по каркасной технологии, размером 11 на 9 метров, фундамент дома сделали столбовой, с использованием асбоцементных труб наполненных бетонным раствором. Изготовить такой фундамент можно очень быстро к тому же нет необходимости ждать в течение месяца пока цемент полностью затвердеет.
При помощи бензо-бура бурили в земле отверстия диаметром 200мм. на глубину около одного метра. Расстояние между столбами 80-90см.
Установили по уровню в пробуренные отверстия асбоцементные трубы с внутренним диаметром 100мм., длинной 1,3м. Обсыпали вокруг труб песок, пролили водой и утрамбовали его, залили в трубы бетонный раствор в пропорции: ведро цемента, четыре ведра песка и пять – шесть ведер щебня. В трубы на которые будут опираться лаги пола установили специальные пластины для крепления лаг.
За два выходных дня установили и наполнили бетонным раствором 125 труб.
Бурили скважины на глубину около одно метра.
Устанавливали трубы по уровню и отвесу после чего обсыпали вокруг песком и тромбовали.
Через специальную воронку наполняли трубы бетонным раствором.
За майские праздники с 7-9мая установили и наполнили бетонным раствором все трубы фундамента будущего дома.
Проблема жилья всегда остро стояла в России. Возводились многоэтажные города, здания тянулись всё выше к небу. Однако люди всё чаще стали мечтать о ближе к природе, чистому воздуху. Правда, или имели высокую стоимость, да и времени на их возведение уходило немало. Мы не могли остаться в стороне от этой темы, а значит, сегодня речь пойдет о том, как построить каркасный дом своими руками. Пошаговая инструкция, которую мы предоставим в статье, подробно объяснит начинающему мастеру технологию и алгоритм возведения недорогого, .
Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства
Что такое каркасный дом? Это действительно находка для . Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.
Достоинства | Недостатки |
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца. | Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных , которых сегодня на прилавках достаточно много. |
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента. | Гниение древесины. Это происходит при неправильном хранении стройматериалов или их . Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов. |
Не требуется время на усадку. дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется. | |
Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную. | |
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки. | Необходимость замены хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели. |
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым. | Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа. |
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина. | |
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет. | Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной . |
Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

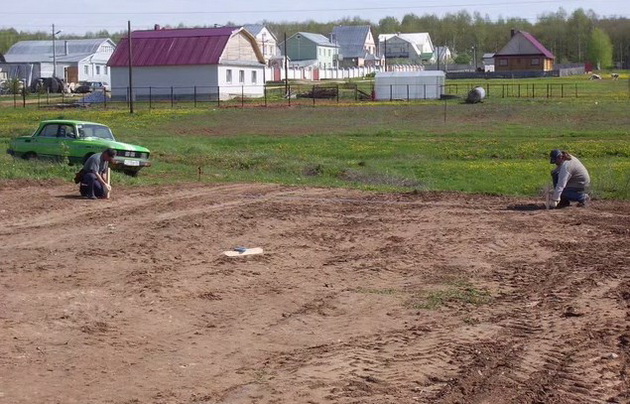

Подготовка и разметка участка для строительства каркасного дома своими руками
Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.
При необходимости участок нужно разровнять. Не помешает добротный , который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают или вагончик, в котором сами проживают во время строительства.
Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.
Важная информация! По нормам строительство дома должно производиться не ближе 3 м от края участка. Также в некоторых районах существуют нормы по расстоянию от дороги – не менее 5 м. Перед началом строительства следует уточнить все необходимые моменты в администрации района.
Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный с отмеченными на нём коммуникациями иметь необходимо.
Фундамент для постройки каркасного дома: требования к основанию
В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:
- Свайно-винтовой фундамент.
- Ленточное основание.
- Плитный или монолитно-плитный.
Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.
Строим каркасный дом на свайно-винтовом фундаменте
Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба и заливается бетоном.
Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.
Иллюстрация | Описание действия |
Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам. | |
Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины. Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем. | |
Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами. Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам. | |
Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской. |
Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

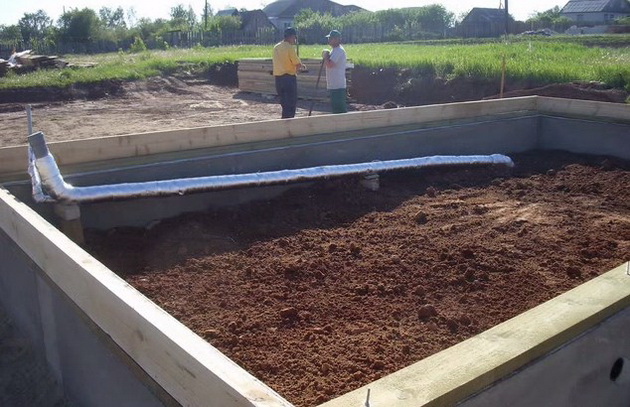

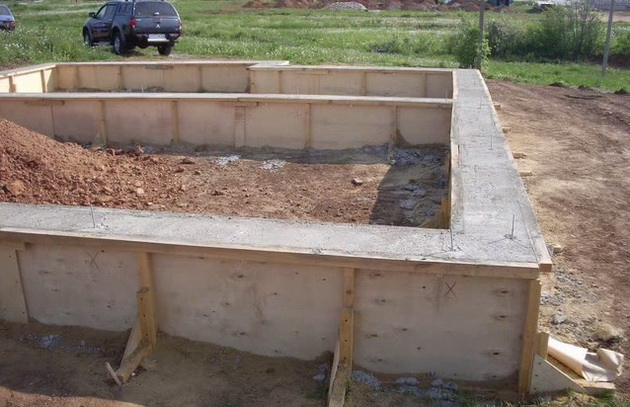

Обустройство ленточного фундамента для каркасного строения
Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.
Статья по теме:
Ленточный, столбчатый, плитный; как выбрать вид устройства фундамента, как сделать его усиление и утепление, на что необходимо обратить внимание при закладке — читайте в публикации.
Поэтапная технология строительства каркасного дома: нижнее перекрытие
Нижнее перекрытие состоит из обвязки и чернового пола, который может быть бетонным или деревянным. Если выбран второй вариант, то между землёй и полом остаётся воздушное пространство. Специалисты советуют выбирать именно его.

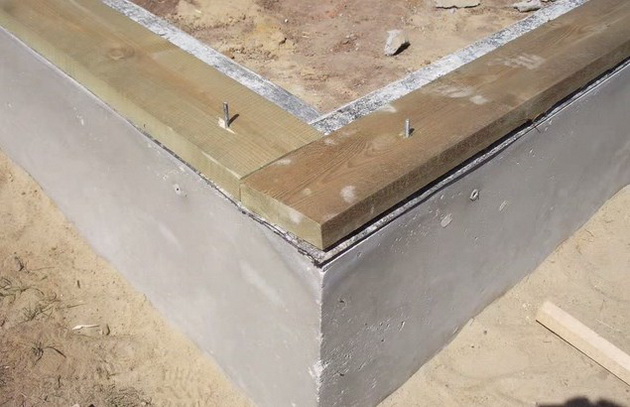

Обвязка фундамента: как она выполняется, материалы изготовления
Обвязка каркаса фундамента при строительстве каркасника своими руками выполняется из бруса 150×150 мм, который может соединяться по углам двумя способами – «в полдерева» или «в лапу». Разница между соединениями в том, что при соединении «в полдерева» продольный разрез делается ровным, а вариант «в лапу» подразумевает срез со скосом. Это можно увидеть на рисунке ниже.
Между собой соединение скрепляют при помощи скобы или пластины. Для крепежа к каркасу из швеллера используются металлические , которые немного заглубляются в . Закрепив обвязку к фундаменту, брус пропитывают антисептическим раствором. После высыхания его желательно обработать противопожарным составом.

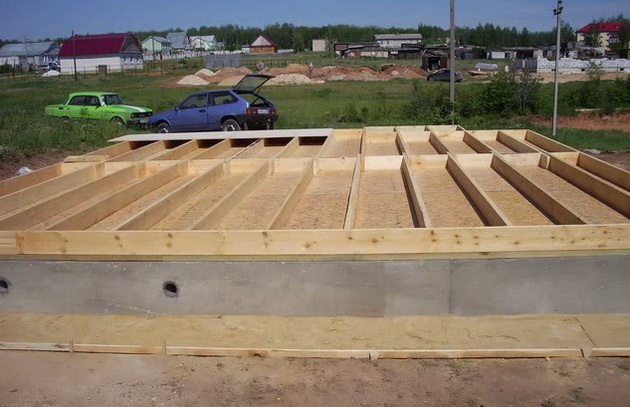

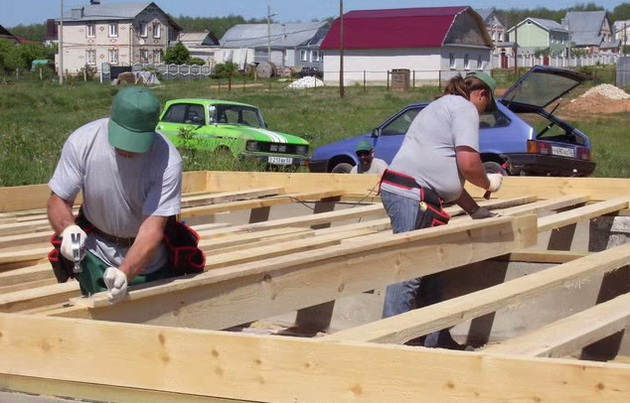

Обустройство чернового пола: нюансы выполнения работ
На обвязку укладывается брус, снизу которого прибиваются доски, как это показано на фото ниже. Именно для крепежа мы и оставили пространство снизу пустым.
В образовавшиеся ниши укладывается пароизоляция и . Это может быть минеральная или эковата, пенопласт, пенопропилен. По причине того, что для деревянных домов большую опасность представляют грызуны, наилучшим вариантом здесь будет эковата. В её составе содержится бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов – такой дом явно не для них.После укладки утеплителя к уложенному брусу (лагам) прибиваются доски. По такому полу уже можно передвигаться.
Как построить стены каркасного дома своими руками: пошаговая инструкция
Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.
Иллюстрация | Описание действия |
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см. | |

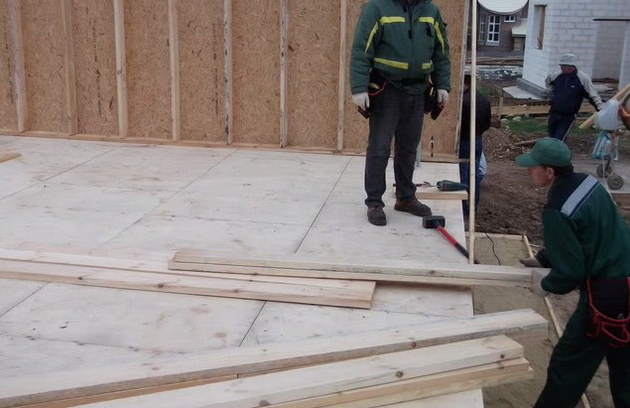

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними. Важно сразу разметить, где будут находиться окна, . Таким образом, на полу получается ещё не скрепленная стена. | |
Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей. Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой. | |
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам. | |

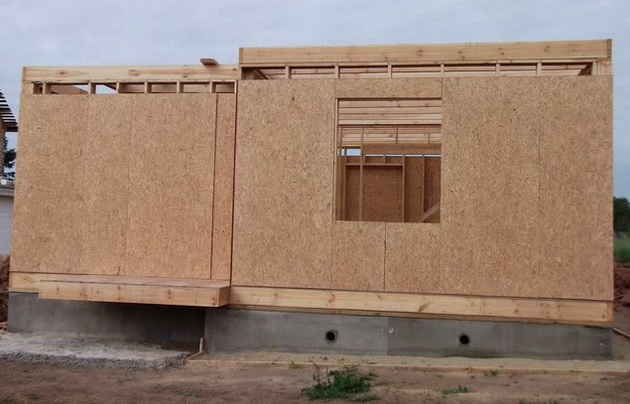

Примерно так должны выглядеть стены, которые уже готовы к установке. Обратите внимание на стрелки – ими показано, как сделаны окна и на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека. | |

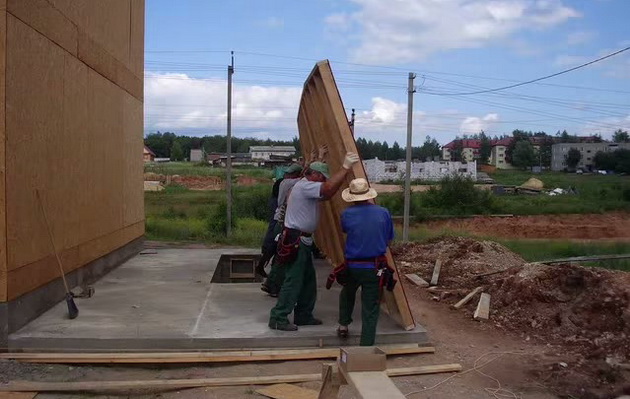

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа. Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить. | |
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится. |

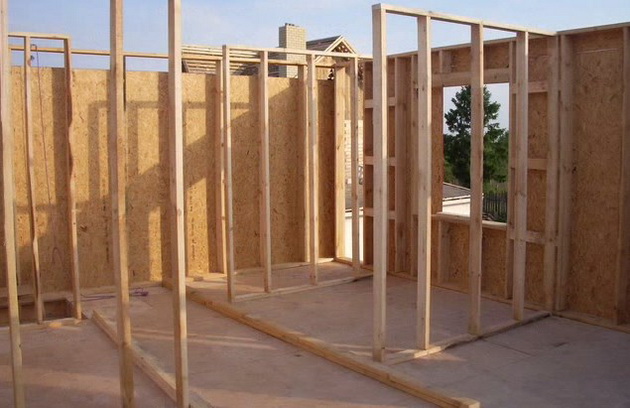

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.
Полезная информация! Сборка каркасов стенок на полу будущего дома производится не только потому что это удобно. Такой способ позволяет не ошибиться с длиной будущей стены.
Утепление стен: как оно производится, материалы, технология
После сборки каркаса он обшивается снаружи плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем , в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену . Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

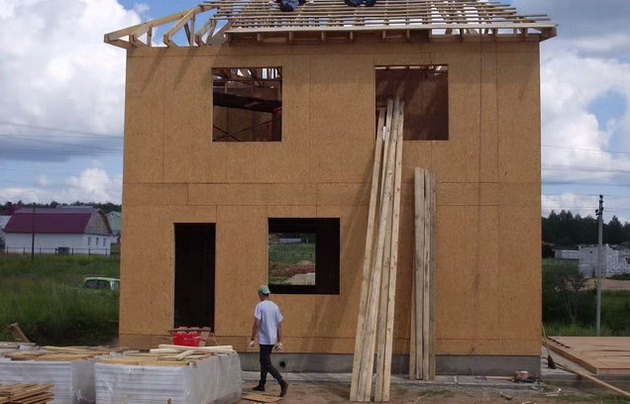

Этапы строительства крыши каркасного дома с фотопримерами
Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.
Пошаговая инструкция возведения стропильной системы крыши каркасного дома
Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.
Иллюстрация | Описание действия |
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство. | |
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди. | |
Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши). | |
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно. | |
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх. | |
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки). | |
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой , который не даст дождевой воде стекать по стенам. |
На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.
Кровельное покрытие: порядок действий при монтаже
Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для . Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно .
Важная информация! Специалисты советуют изготавливать обрешётку самостоятельно – только тогда можно быть уверенным, что она будет одинакового размера (в отличие от покупной). Это очень важно для конечного результата, ведь она станет основой для финишного покрытия крыши.
Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.
Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.
Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.
Окна и двери для каркасных домов: виды, плюсы и минусы
Для каркасных домов применяется 2 вида окон и дверей – деревянные или . Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.
Важно! Окна и двери в каркасных домах устанавливаются непосредственно после возведения кровли, когда внутренняя отделка ещё не началась.
Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции сайт лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.
Завершающая стадия строительства– внутренняя отделка
Что касается , то здесь никаких особенностей нет. Все работы производятся в том же порядке, как и в любом или . Материалы, дизайн интерьера, – это всё ограничивается лишь фантазией и финансовыми возможностями хозяина. На страницах сайт есть разделы, где Уважаемый читатель может найти всю необходимую информацию по этому вопросу.
Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов
Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок В заключение
Удобное, теплое жильё, возвести которое самостоятельно даже без опыта в строительстве вполне реально – это каркасные дома. Отзывы владельцев таких построек это подтверждают. Главное подойти к подобной работе с полной ответственностью. При должном отношении к работе и последующим уходом за жилищем такой дом будет согревать теплом и уютом Вас и Ваших близких очень долго и, возможно, в нём успеют пожить даже Ваши внуки.
Каркасное домостроение вот уже несколько лет занимает позицию лидера на отечественном рынке. Здание, построенное по канадской технологии, будет не только экономным, но и надежным, главное – соблюсти все этапы строительства каркасного дома.
Почему каркасное строительство набирает популярность
Исходя из такого критерия, как стоимость-качество, технология возведения каркасных домов, которая показана на фото и видео, обладает несомненным преимуществом и поэтому набирает обороты в нашей стране. К достоинствам каркасного строительства можно отнести следующие:
- Низкая себестоимость дома.
- Небольшие временные затраты на строительство, так как бригада из 3-х человек может построить дом от фундамента до отделки за 2 месяца.
- Хорошие эксплуатационные характеристики, позволяющие сэкономить средства на содержание здания.
- Каркасная технология дает возможность монтировать коммуникации внутри стен, что является особенностью такого типа домов.
- Для строительства дома не требуется мощный фундамент.
- Работы можно проводить при любом температурном режиме.
- В процессе строительства не придется использовать тяжелую технику, так как все элементы дома имеют сравнительно небольшой вес и могут перемещаться и монтироваться силами трех человек.
- Каркасный дом отличается высокими показателями сейсмоустойчивости.
- Продолжительный период службы – средний срок эксплуатации составляет около 80 лет.
Рассмотрев все преимущества каркасных домов, узнаем, как производится поэтапное строительство каркасного дома и какие типы фундамента бывают, чтобы выбрать для своего дома наиболее оптимальный.
Разновидности фундамента
Технология строительства такого дома достаточно проста, но она несколько отличается от других разновидностей. Если у вас уже готов проект и согласован с соответствующими органами, то пора приступать к первому этапу строительства.
Фундамент для дома, возводимого по каркасной технологии, может быть свайным, столбчатым, плитным или ленточным, каждый из них имеет свои особенности. Желательно перед тем, как остановиться на каком-то типе основания, просмотреть фото и видео его строительства, чтобы понимать сам процесс.
Столбчатый фундамент
Данный тип основания наиболее привлекателен в плане стоимости, и для каркасного дома он вполне подходит. Фундамент представляет собой столбики, выполненные из готовых блоков, на которые собственно и будет ставиться будущее жилье.
Предварительно под будущие столбы нужно сделать углубления согласно чертежу, выровнять грунт и устроить песчаную подушку. Песок нужно разровнять, пролить водой и утрамбовать. После этого установить на цементный раствор сами блоки, а сверху постелить слой рубероида.
Свайный фундамент
Этот тип фундамента принято считать универсальным, он подойдет для любого вида грунта. Представляет собой ввинченные в землю металлические опоры, которые внешне напоминают огромного размера шурупы с резьбой и заострением на конце. Видео и фото такого фундамента прилагаются.
И свайный фундамент, и столбчатый впоследствии потребуют устройства забирки. Забирка устраивается между столбами или сваями с тем, чтобы защитить подпольное пространство от холода и воды. Она может выполняться из досок или путем кирпичной кладки.
Ленточный монолитный фундамент
Единственный недостаток ленточного фундамента – он необоснованно дорог для такого типа постройки, так как для каркасного дома нет нужды возводить такое усиленное основание, хотя, судя по фото, такой способ также пользуется спросом.
Кирпичный фундамент
Традиционный тип фундамента, который представляет собой обычную кирпичную кладку в том или ином варианте исполнения. Это достаточно дорогой по стоимости фундамент, а его надежность немного преувеличена. Выполняется такой фундамент редко, особенно для каркасного строительства, так как считается устаревшей разновидностью. Фото или видео, как его укладывать, также можно просмотреть на сайте.
Обвязка и полы
Поэтапное строительство каркасного дома подразумевает выполнение обвязки. На фундамент укладывается слой гидроизоляционного материала, а затем монтируется ряд брусьев, которые располагаются по всему периметру, и, кроме этого, там, где планируется возводить несущие межкомнатные стены. Обязательное условие – перед укладкой бруса его необходимо тщательно обработать антисептиком. Фиксировать брусья нижней обвязки можно двумя способами:
- анкерными болтами.
- на металлические вертикальные штыри, которые закладываются в процессе заливки бетона.
После завершения процесса обвязки приступаем к монтажу балок пола и установке вертикальных стоек каркаса. В качестве балок можно использовать брус сечением 10х10 см или доску толщиной 5–6 см и шириной 15 см.
Балки укладывают с шагом в 60–70 см. После этого настилают черновой пол из необрезной доски. Если требуется сделать теплый пол, то по черновому настилу укладывают лаги и между ними делают утепляющий слой из минеральной ваты, пенополистирола или керамзитового гравия, предварительно уложив гидроизоляционный материал. Утеплитель закрывают пароизоляционной пленкой и выполняют монтаж финишного покрытия из половой шпунтованной рейки, ламината, паркета или керамической плитки. Технологию этих процессов также можно посмотреть на видео.
Сборка стен
Нижняя обвязка, выполняемая из бруса, должна иметь пазы через каждые 50 см. Обязательно нужно проследить, чтобы размеры паза соответствовали размерам поперечного сечения вертикального элемента каркаса . После монтажа всех вертикальных стоек нужно будет переходить к монтажу верхней обвязки, которая также выполняется из бруса небольшого сечения или толстой доски.
Все вертикальные стойки каркаса временно раскрепляются двумя боковыми укосинами, которые крепятся саморезами к нижней обвязке и к вертикальной стойке. Для укосин используют любые доски или бруски. Можно взять даже длинные жерди, которыми можно закрепить сразу несколько стоек.
Вертикальные элементы каркаса устанавливаются не только для наружных стен, но и для межкомнатных, одновременно обозначая будущие дверные и оконные проемы.
После того, как будут выставлены все вертикальные элементы, делают верхнюю обвязку. Для этого в брусьях или досках вырезаются пазы под каждую стойку. Поэтому здесь необходимо соблюдать максимальную точность при разметке и вырезке пазов. Бруса верхней обвязки крепится к вертикальным стойкам металлическими уголками или обычными гвоздями. Для придания большей жесткости каркасу взамен временных устанавливаются постоянные подкосы и распорки.
Стены могут представлять собой готовые заводские щиты с утеплителем внутри или изготавливаться самостоятельно. В этом случае на каркас нашиваются доски, укладывается паро- и гидроизоляция, слой утеплителя, снова слой гидро- и пароизоляции, и все это снова зашивается досками. Получается, что элементы каркаса остаются внутри стен. Это достаточно простой метод, но чаще всего пользуются готовыми сэндвич-панелями.
Монтаж потолочных балок
Возведение потолочных балок осуществляется при помощи бруса, с размером сечения 15×15 см. Они фиксируются над вертикальными стойками, чтобы вся нагрузка передавалась именно на стойки, а не на балку между ними. Крепление производится при помощи перфорированных стальных кронштейнов и уголков, применяя метод вырубки пазов и гвозди.
При строительстве каркасных домов все проемы следует делать сразу, то есть нужно сделать дверные и оконные коробки, чтобы после окончания работ можно было вставлять двери и окна. Если вы решили сделать это самостоятельно, то просмотрите фото или видео, чтобы не нарушить технологию.
Кровля и обшивка каркаса
Возведение каркасного дома завершается установкой крыши. Конструкция крыш состоит из стропильной системы и кровли. Сначала необходимо сделать временные трапы, по которым можно спокойно передвигаться. На верхнюю обвязку дома укладывают доски толщиной не менее 5 см, чтобы они могли выдержать вес человека. Доски временно прибивают к верхнему элементу обвязки.
Изначально монтируются стропила, для чего концы брусьев соединяются под углом, который определяет выбранный уклон крыши. Стропильные ноги устанавливаются с шагом в 60–70 см. Временное производится при помощи укосин. После того как будут установлены все стропила, по их верху прибивают с обеих сторон коньковые доски.
Следующий шаг – это обрешетка крыши, укладка теплоизоляции, а также настил кровельного материала, который выбирается исходя из собственных финансовых возможностей. В зависимости от вида кровельного материала обрешетка выполняется разреженная или сплошная.
Снаружи каркасный дом может быть дополнительно утеплен или просто отделан декоративным материалом – виниловым или металлическим сайдингом, оштукатурен, облицован керамической плиткой или обшит вагонкой. Но в любом случае под отделку должна укладываться паро- и ветрозащитная мембрана.
Возведение домов по каркасной технологии не только быстрый, но и выгодный процесс, особенно, если соблюдались все строительные нормы и правила, с привлечением профессионалов, которые руководствуются не только фото, но и своими знаниями.
