Электрический рубанок служит незаменимым инструментом при строительстве и ремонте дома, как и в любой электроинструменте, в его устройстве имеются расходные материалы. У электрорубанка расходниками выступают ножи, при помощи которых и обрабатывается дерево. Как правило, ножи являются двухсторонними, в комплекте по 2 штуки. Запомните: если рубанок стружку снимает плохо, и у вас затупились ножи, то пора их сменить. Но в этом случае стоит оговориться, что некоторые из них попросту подлежат заточке. Для этого и нужно знать, как выставить ножи электрорубанка после заточки, и как проводить саму процедуру заточки ножей.

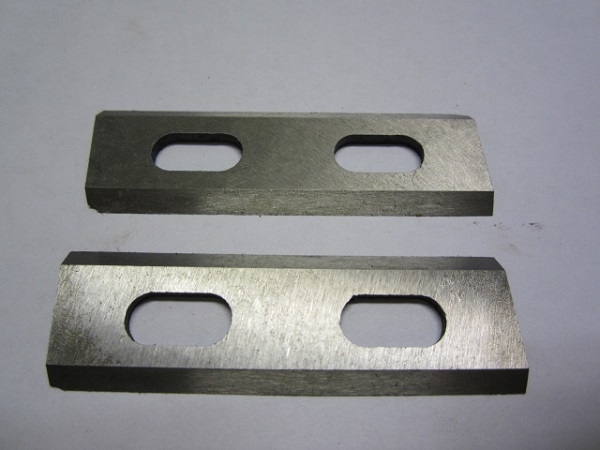

Ножи для электрорубанка
Ножи крепятся на вращающемся барабане электрорубанка и предназначаются для снятия верхнего слоя материала при процедуре строгании деревянных изделий. Если данная оснастка имеет 1 режущую кромку или 2. Последние лезвия называются поворотными, потому что их положение легко меняется, если одна сторона затупляется. Ножи для электрорубанка изготавливаются из инструментальной стали или карбида вольфрама. Первые из них можно затачивать повторно.
Лезвия по форме бывают: прямыми - используются для выборки четвертей и строгания узких деталей; закругленными - предназначаются для обработки широких участков, потому что между линиями строгания переходы они делают аккуратнее; волнообразными - фигурные ножи для электрорубанка подходят для имитации «состаренных» поверхностей.
Перед началом использования электрорубанка каждый раз рекомендуется проверять, правильно ли установлены ножи. Их режущая кромка должна наружу едва выступать и располагаться при этом параллельно подошве рубанка. Для определения, как отрегулирован нож, поднимите инструмент на уровень глаз подошвой вверх.
Над подошвой на 0,5 миллиметра в среднем должна выступать режущая кромка ножа. У шерхебеля, что предназначается для первоначального грубого строгания, режущая кромка должна быть выпущена не меньше чем на 1 миллиметр. Отрегулировать положение ножа очень просто. Поворачивайте последовательно влево и вправо малый и большой регулировочные винты, что располагаются за платформой для ножа электрорубанка, пока режущая кромка не займет нужное положение.
После этого установите нож в электрорубанок и зафиксируйте положение при помощи центровочного рычага и винта на верхней пластине. У нового электрорубанка, как правило, уже отрегулировано положение ножа. Однако после длительного использования настройка будет сбиваться. Поэтому, если вы используете рубанок после длительного перерыва, вам нужно для начала проверить, все ли так. Не начинайте сразу обработку деталей только что отрегулированным электрическим рубанком, не опробовав его на ненужной доске.
Классификация ножей для электрорубанка
Также ножи для электрорубанка разделяются по размеру. Если у вас импортный рубанок, к примеру, фирмы Black&Dekker или Skil, то там стоят традиционные ножи на 82 миллиметра, их называют в народе «пластинками». Из недорогих и качественных можно посоветовать ножи производителя «Зубр» из углеродистой стали. Эти ножи подойдут для большинства зарубежных рубанков, даже для профессиональных электрических инструментов Бош и Макита.
Точные габаритные размеры: длина 82 миллиметра, ширина 5,5 миллиметра и толщина 1,2 миллиметра. В продаже можно отыскать ножи различных производителей и цена в этом случае зависит от компании в первую очередь. Если приобрести бошевские, то стоимость будет выше в 2 раза, чем у простых бытовых — Зубр, Стайер, Fit, Matrix. Конечно, и в качестве разница будет весьма заметной.
Различают ножи, что специально предназначены для некоторых моделей электрических рубанков. Для популярных рубанков Интерскол и Байкал предназначаются специальные ножи, они шире, чем «пластинки», и толще. Они более крепкие, и когда при работе электрическим рубанком вы налетите на сучок или гвоздь, то нож не сломается, а зазубрина легко удалится на наждаке.
Ширина этих ножей всегда составляет приблизительно 1 сантиметр, они существенно отличаются от других. Данные ножи для электрорубанков бывают различной длины: 82 и 102 миллиметра, под разные модели Байкал и Интерскол. Если подобные ножи затупились, их можно всегда заточить самостоятельно. В отличие от тонких, их получится заточить на наждаке при обладании достаточными навыками заточки и способностями выдерживать плоскость.
Ну и третья разновидность ножей для электрических рубанков — широкие и толстые, с наличием отверстий под крепление. Они являются весьма специфическими и подходят исключительно для определенных моделей, например, для рубанков производителя Rebir, которые имеют мощность 2000 Ватт. Эти ножи отличаются большой толщиной и мощностью, ширина достигает 110 миллиметров.
Смена ножей электрорубанка
К ножам электрорубанка предъявляются высочайшие требования. То, что они затупились, можно легко определить на глаз. Рассмотрите для этого на свет фаску железки и поверните вокруг режущей кромки. Режущая кромка притупилась, если на конце фаски появляется блестящая полоска в форме нитки в некотором положении. Угол заточки ножа электрорубанка должен быть близко 30 градусов.
Сегодня существуют ножи для электрорубанков с применением поворотного резца. Если одно из подобных лезвий ножа затупилось, то нож принято на первый раз переворачивать, а в следующий раз - заменять новым острым ножом.

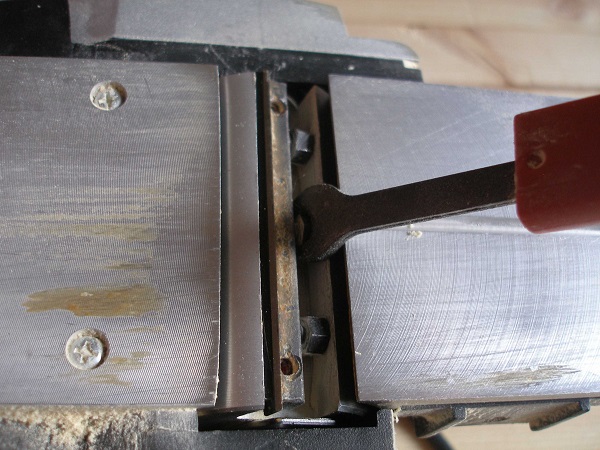

Ножи для электрорубанка устанавливают в ножедержатель, который размещается в конусном поперечном пазу и зажат тремя гайками. По высоте ножи регулируются двумя винтами, расположенными по краям. Чтобы достать нож из ножедержателя, следует ослабить гайки, закрутить винты до конца винты, что поможет выдвинуть из паза ножедержатель.
После этого необходимо подобрать выколотку, что подходит по толщине ножа, и с её использованием выбить в поперечном направлении нож из ножедержателя. Далее переверните нож или возьмите новый, если прежний является непригодным, и аккуратно загоните его на место, приставив сбоку. Следите, чтобы нож в ножедержатель заходил строго параллельно ему.
Поставив на электрический рубанок новые ножи, следует выставить их по высоте винтами и зажать гайками. При этом для обоих ножей рекомендуется выставлять одинаковый зазор, иначе будет происходить разбалансировка вала.
Правка на оселке
При строгании достигнуть хорошего качества обработанной поверхности можно только при применении в рубанке острого ножа. Если режущая кромка немного затупилась и зазубрин не имеет, то ее получится заострить посредством правки. Тупые или зазубренные ножи рекомендуется шлифовать на шлифовальном круге.
При шлифовании ножа на шлифовальном круге его свободно помещают на плоскую опорную поверхность или зажимают в салазки. Железку при шлифовании нужно двигать по шлифовальному диску из стороны в сторону. Из-за трения при этом совершается нагрев деталей. Поэтому необходимо оказывать при обработке изделия умеренное давление, чтобы режущая кромка не потеряла свою твердость и не засинела.
Нож электрорубанка после шлифования необходимо подвергнуть правке. Только благодаря этой манипуляции он получит желаемую остроту. Для ручной регулировки ножей электрорубанка используют искусственные или натуральные бруски, которые называются оселки. Машинным образом железку может выправить на доводочном диске.
На бельгийских оселках правку можно производить только с добавлением воды. На брусках из арканзаса, для правки напротив используют смесь масла и керосина. Искусственные оселки бывают с разным уровнем размельчения. Многие имеют крупно- и мелкозернистую стороны.
Крупнозернистая сторона предназначена для предварительной правки, а мелкозернистая нужна для тонкой правки. Для правки ножей на искусственных оселках можно использовать смесь масел или воду. На сухом бруске нельзя править ни в коем случае, потому что лезвие потеряет закалку (отпустится) и будет затупиться. Брусок время от времени нужно мыть, чтобы оселок не засаливался.
Фаску при правке хорошо упирают в брусок и водят ей до тех пор крест накрест, пока она не станет такой блестящей, как зеркало, и исчезнут все заусенцы. Переднюю сторону железки по оселку водят только вниз и вверх, а процедура ее правки по времени длится меньше.
Доводочный диск притир изготовляют из искусственного материала, в котором содержится мелкодисперсное абразивное средство. При помощи таких дисков вы можете править ножи для электрорубанков в машинном режиме.
Заточка ножей электрорубанка
Перед процедурой замены ножей электрорубанка сначала необходимо определить потребность в её проведении. Узнать это легко: если электрорубанок хуже проходит по заготовке, чем раньше, то нужно приступить к перезаточению его ножей. Кроме того, запомните, что затупившиеся ножи способны увеличить риски отброса аппарата при попадании на жёсткие участки древесины, к примеру, сучки.
Первым этапом заточки ножа электрорубанка является помещение абразивного камня на несколько минут в воду. Камень в себя должен впитать как можно больше влаги. Это способствует избеганию от излишнего пылеобразования и повышает качество затачивания электрорубанка. Важно следить при затачивании ножей, чтобы они прикасались к абразивному камню и под одинаковым углом постоянно.
Второй этап - фиксация ножей в специальной колодке. Чтобы качественно заточить нож для электрорубанка, принято использовать специальный прибор, что поможет избежать нарушений геометрии или балансировки ножей. Расслабьте две гайки, которые фиксируют зажимную пластину колодки, и вставьте ножи до упора в приспособление для заточки ножей электрорубанка. Затем снова зажмите фиксирующие гайки. Следите, чтобы режущие кромки ножей располагались в одной плоскости.
Третий шаг - непосредственно сам процесс затачивания. Заточку ножей для электрорубанка нужно производить по особой технологии. Сталь на перезатачиваемых ножах является настолько качественной, что это позволяет хорошо переточить ножи и сделать их острыми, как бритва. Однако следите, чтобы не нарушалась балансировка ножей. Так как используется в электрорубанке два ножа, вопрос балансировки стоит строго.
Прямолинийность лезвия во время заточки проверяют при помощи любой прямой поверхности. По всей длине лезвия ширина фаски должна быть совершенно одинаковой. Ножи обычно точат на ручном точиле. Точить рекомендуется столько по времени, пока на лезвии не появятся тончайшие заусеницы, которые сложно различить на глаз. Добивайтесь, чтобы фаска получилась ровной, без вогнутостей и выпуклостей. Заусенцы необходимо удалить. Для этого при заточке ножей электрорубанка нож размещают обратной стороной плашмя на брусок и проводят несколько раз по нему.
Сборка ножей электрорубанка
После заточки ножа в первую очередь соедините его с накладкой. За край накладки он должен выступать на 3 миллиметра. Полностью соберите инструмент, отрегулируйте правильность положения ножа, чтобы его кромка выступала за край платформы, как и положено, на 0,5 миллиметра. Нож и накладку соедините одним винтом. Ослабьте винт, нож поверните на 90 градусов и детали разъедините.
Сначала приложите нож к бруску фаской и перемещайте его в таком положении вперед и назад под острым углом 30 градусов. Когда возникнут на режущей кромке заусеницы, переверните нож, поместите плашмя на брусок и перемещайте туда-сюда, чтобы удалить заусеницы. Кромка ножа за край накладки должна выступать на 3 миллиметра. Винт, который скрепляет накладку и нож, должен быть затянут хорошенько, чтобы и после длительного использования обе детали друг к другу прилегали плотно.
После того, как заточили ножи электрорубанка, немедленно нужно опробовать лезвие, сняв несколько стружек. Доказано на практике, что лезвие инструмента, который пущен в работу сразу после затачивания, тупится меньше. Чтобы избежать частой заточки ножей на точиле, внимательно следите в процессе работы за состоянием железки, и при появлении первых признаков затупления (блестящих полосок) сразу же правьте электрорубанок на точильном бруске.
Теперь вы знаете, почему так важно постоянно контролировать положение ножей на электрорубанке, вовремя их регулировать, снимать и устанавливать новые железки. Кроме того, у вас всегда есть возможность заточить ножи электрорубанка на специальном приспособлении и одеть их обратно.
Современный строительный рынок представлен различными инструментами, с помощью которых умельцам работать становится намного легче. Одним из самых востребованных приспособлений в среде строителей и ремонтников является электрорубанок.
Он, как и любой комплектуется рабочими насадками. В качестве дополнительного элемента для рубанка предусмотрен специальный набор ножей. Иногда режущий элемент начинает плохо обрабатывать древесину. Это свидетельствует о том, что лезвие затупилось и его нужно заточить. Информация о том, как выполнить заточку ножей электрорубанка, содержится в статье.
Знакомство с режущей насадкой
Ножи для электрорубанка осуществляют строгание верхнего слоя древесины. Режущий элемент инструмента является расходным материалом. От характеристик приобретенного набора ножей будет зависеть дальнейшее качество обработки и безопасность мастера во время эксплуатации электроинструмента. Чем лучше сталь, из которой изготовлен нож, тем дольше он сохранит свою остроту.
О работе
В процессе эксплуатации ножей для рубанка на лезвие оказывается значительная нагрузка. Инструмент работает следующим образом: в ходе его возвратно-поступательного перемещения нож проникает в дерево на определенную глубину. По причине отсутствия в древесине такого свойства, как пластичность, нож для рубанка скалывает верхний слой, вследствие чего образуется стружка. Местом для оснастки режущих элементов стал специальный барабан, на котором ножи осуществляют свое вращение. Электроинструмент оборудован двумя ножами. Режущий элемент, стоящий последним, является поворотным. После затупления одной из его сторон он легко меняется. Для их изготовления используется карбид вольфрама и инструментальная сталь. В последнем случае, как утверждают мастера, возможна повторная заточка ножей электрорубанка.
О классификации по форме
Ножи для электрорубанка могут быть:
- Прямыми. С их помощью строгают небольшие детали.
- Волнообразными. Используя такие ножи, мастера имитируют «состарившуюся» древесину.
- Закругленными. Изделия применяют в тех случаях, когда нужно выполнить аккуратный переход между линиями строгания. Опытные мастера рекомендуют пользоваться закругленными ножами в работе с широкими поверхностями.
О размерах
Режущие элементы для импортных электроприборов в среде потребителей называют «пластинками». Их стандартный размер составляет 82 мм. Ножи для электрорубанка преимущественно изготавливают из качественной углеродистой стали. Данные изделия шириной 5,5 мм и толщиной 1,2 мм являются универсальными, поскольку подойдут для большинства инструментов импортного производства. По отзывам потребителей, если выбирать из недорогих и одновременно прочных режущих насадок, то лучше остановить свой выбор на марке «Зубр». Их можно устанавливать на электрорубанок «Бош», Makita, Shkil, Black&Desser. Также на рынке вниманию любителей работать с деревом представлены специальные ножи. Для таких изделий, в отличие от стандартных «пластин», характерны увеличенная толщина и ширина, за счет чего они намного крепче и легче затачиваются. Длина специальных ножей варьируется в пределах от 82 до 102 мм. Режущая оснастка, предназначенная для какой-либо конкретной модели, преимущественно содержит специальное крепежное отверстие. Такие ножи устанавливаются на инструменты повышенной мощности. При помощи электрорубанка обрабатывается более прочная древесина.
Об одноразовых ножах
Кроме того, ножи бывают одноразовыми и многоразовыми. В первом случае режущий элемент заточке не подлежит. Такие изделия просто заменяют. Преимущественно они двухсторонние. При затуплении одной стороны мастера их просто переворачивают и продолжают работать до тех пор, пока не затупится и вторая. Если нож утратил свою прежнюю остроту, то продвижение рубанка по деревянной поверхности станет затруднено. Кроме того, после прохождения тупым ножом она будет недостаточно гладкой. Это свидетельствует о том, что настало время режущий элемент выбросить.
О затачивании
Качественная и безопасная правка ножей в домашних условиях будет возможна только при наличии специального приспособления. С его помощью мастер сможет подобрать нужный угол заточки. Как утверждают некоторые владельцы, электрорубанок «Бош», а также Makita и Shkil комплектуются таким устройством. Если же он отсутствует, владельцу инструмента придется приобретать его отдельно.
Также для затачивания ножей понадобится мелкозернистый Перед работой опытные мастера рекомендуют опустить его на пару минут в воду. Для начала нож нужно надежно закрепить в указанном выше приспособлении. Режущие элементы можно зажимать парами или точить по отдельности. Если ножи в паре, то очень важно проследить за тем, чтобы в процессе затачивания не сбились их концы. Для этого оснастку скошенными краями располагают в одной плоскости. Если каждый нож затачивается отдельно друг от друга, то скос должен располагаться параллельно камню.
Смысл затачивания заключается в удалении с поверхности лезвия различных заусенец и неровностей. Для этого режущим элементом нужно водить по поверхности абразивного камня до тех пор, пока заусеницы полностью не исчезнут. Сперва необходимо определить степень затупления, взглянув на режущую кромку. Если фаска с блестящей полоской, то режущая оснастка нуждается в правке. Затем выставляется угол в 30 градусов. Шлифовать нож следует возвратно-поступательным и круговым движением. Поскольку для ножей электрических рубанков предусмотрена работа на очень высокой скорости, то важно не допустить их перегрева. Для этого во время шлифовки ножи нужно периодически опускать в емкость с водой. В противном случае раскаленная сталь быстро опустится и утратит свою первоначальную твердость.
Бывает так, что лезвие затуплено очень сильно и править вручную становится утомительно. Камень в таком случае желательно заменить электрическим Судя по многочисленным отзывам потребителей, чем длиннее нож, тем легче его затачивать.
Об установке в инструменте
Прежде чем приступить к эксплуатации электрооборудования как с совершенно новыми, так и с самостоятельно заточенными «пластинками», важно убедиться, что они надежно закреплены. После замены ножей электрорубанка режущая оснастка своей кромкой должна быть расположена параллельно к подошве инструмента. Определить регулировку «пластинки» можно, перевернув для этого рубанок подошвой вверх.
Желательно, чтобы кромка выступала наружу не более чем на 0,5 мм. Изменить положение ножа возможно благодаря специальным малому и большому регулировочным винтам, которые расположены за платформой инструмента. Регулирование режущей кромки выполняется путем последовательного проворачивания данных винтов влево-вправо.
В заключение
Любой деревообрабатывающий электроинструмент имеет сменные режущие, пилящие, строгающие элементы. Фактически – это расходные материалы.
Если наждачная бумага по мере износа просто меняется, то полотна, сверла или подлежат заточке. Ножи в электрорубанке двусторонние, что продлевает их рабочий ресурс.
Необходимо произвести заточку и правку ножей, в случае обнаружения следующих признаки износа или затупления:
- рубанок труднее проходит обрабатываемую заготовку;
- на поверхности дерева остаются т.н. волны;
- на уплотнениях (сучках) инструмент подскакивает;
- после обработки остаются задиры, полосы;
- при осмотре режущей кромки, под определенным углом видна так называемая «нитка» на самом краю ножа.
ВАЖНО! Работать с тупыми насадками не только непродуктивно, но и опасно. Без необходимой остроты рабочих поверхностей рубанок отскочит от любой твердой поверхности, будь то сучок или гвоздь. Это может привести к травме.
Вовсе не обязательно обращаться специализированную мастерскую. При наличии элементарных слесарных навыков и нехитрых приспособлений, заточку ножей можно произвести своими руками.
Как правильно наточить нож для рубанка
И так, обе стороны ножа выработали свой ресурс остроты, приступаем к заточке. Общее правило – от первого движения до финишной правки, угол соприкосновения ножа и точильного инструмента должен оставаться неизменным. Движение наждака должно производиться поперек режущей поверхности.
Существует несколько способов:
Ручная заточка с нерегулируемым фиксатором
Используется специальное приспособление для заточки – держатель ножей (кондуктор). С равномерным усилием совершаем круговые движения по точильному камню или оселку, внимательно следя за тем, чтобы обработать всю режущую кромку.
Можно использовать наждачную бумагу, разложенную на ровной поверхности. Такой вариант подойдет лишь для коротких ножей.
Обратите внимание
Качество заточки оставляет желать лучшего, потребуется больше времени на финишную правку. Тем не менее, если требования к качеству обработки дерева невысокие, этот способ подойдет.
Подобные держатели часто идут в комплекте с электрорубанком. Существенный недостаток – отсутствие возможности отрегулировать угол заточки. Ножи из твердых сплавов таким способом заточить не удастся.
Ручная заточка с регулируемым фиксатором
Этот метод относится к полупрофессиональному. Качество обработки на высшем уровне, но при этом не используется малая механизация. В роли приспособления, фиксирующего угол – выступает упор с регулируемой высотой. Для удобства его можно снабдить роликом.
- Продольно перемещая нож по абразивной поверхности, можно добиться высокого качества обработки.
- Давление регулируется усилием руки.
- Такое приспособление позволяет затачивать в домашних условиях ножи любой ширины, все зависит от площади наждака.
Главное условие – идеально ровная поверхность. Удобно в качестве подложки использовать толстое стекло. На нем фиксируется водостойкая наждачная бумага, смоченная водой. Процесс начинается с грубой фракции, постепенно переходя к «нулевке». Угол заточке должен быть порядка 25-30 градусов, его легко контролировать высотой упора.
Недостаток данного метода – большие временные затраты . Это с лихвой окупается высоким качеством работ. Заточка твердосплавных ножей таким методом практически невозможна.
Ручная заточка с кондуктором для наждака
В этом случае жестко фиксируется нож, а наждачный камень имеет возможность перемещаться по обрабатываемой поверхности под постоянным углом.
Если обеспечить перпендикулярность направления движения наждака относительно затачиваемой поверхности – результат будет качественным. Один из вариантов исполнения приведен на схеме.
Процесс кропотливый, зато для изготовления приспособления фактически не требуется финансовых затрат. Необходимо отметить, что такой вариант не подходит для обработки твердых сплавов.
Механизированные способы заточки

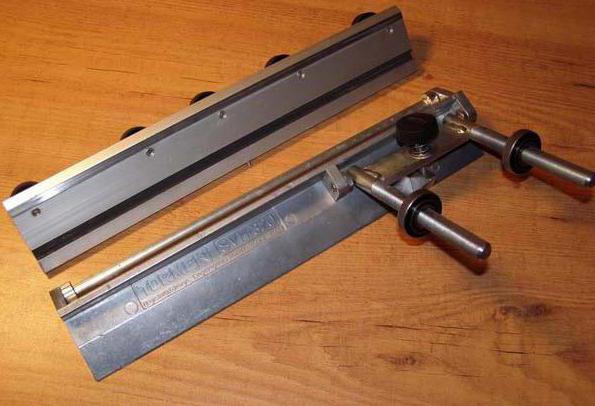

Применяются малые точильные станки с регулируемым кондуктором. Их можно приобрести в магазине, но стоимость подобных изделий высока. Поэтому большинство домашних мастеров предпочитают изготавливать такие .
Электромотор должен иметь регулятор оборотов, используются специализированные абразивные круги с ровной поверхностью.
При помощи направляющей, расположенной вдоль оси вращения – нож перемещается поперек наждака, не меняя «угол атаки». Заточка получается высокого качества, временные затраты минимальны. Меняя круги, можно как точить, так и править ножи.
Вид с боку
ВАЖНО! При работах на точильном станке нельзя допускать перегрева кромки ножа. Это уменьшает твердость металла.
Точить необходимо до появления еле заметных заусенцев, похожих на фольгу. Они убираются оселком, которым надо провести по обратной стороне среза параллельно ножу.
Недостатком данного способа является сложность конструкции и относительно высокая стоимость комплектующих. При этом нет ограничений, как по размеру, так и по твердости обрабатываемых резцов.
Завершающим этапом является правка ножа
При этом поверхность доводится практически до зеркального блеска. Острота кромки проверяется бумагой. Она должна разрезаться как лезвием бритвы. Правка производится такими же способами, как и заточка.
Поправить острие ножа электрорубанка можно в ручную, как это сделать смотрите в этом видео.
Только зернистость абразива должна быть практически нулевой. Идеальный вариант – использование на финальном этапе японских водостойких наждачек, с зерном 2000-3000.
Можно довести поверхность до зеркального блеска с помощью полировочной пасты и войлочного круга . Но не стоит увлекаться внешним видом, чтобы не затупить кромку.
Виды ножей для рубанка
- Прямые ножи. Применяются для любого вида обработки, в том числе выборки «четвертей». Линия среза одинаково ровная по всей ширине ножа;
- Ножи со скругленными краями. Предназначены для обработки больших поверхностей, когда ширина лезвия меньше ширины заготовки. Плоскость обрабатывается за несколько проходов, по краям зачищаемого участка не образуется ступенька;
- Фигурные ножи. Иное название – рустикальные. Придают поверхности дерева различные декоративные формы. Чаще всего используются при изготовлении наличников, рамок для картин и пр. После обработки поверхность необходимо циклевать;
- Спиральные ножи. Качество обработки поверхности на порядок выше, чем у прямых. К недостаткам можно отнести высокую стоимость и невозможность заточки кустарным способом.
Правильная заточка ножей электрорубанка своими руками – видео
Если заточка прямых ножей не вызывает сложностей, то обработка затупленных фигурных кромок под силу не каждому мастеру. Нож со скругленными краями затачивается так же, как прямой, лишь над закруглениями придется поработать. Качество их обработки не так критично, можно обойтись правкой на оселке.
А вот фигурные и спиральные ножи практически не поддаются обработке кустарным способом. Как правило, при затуплении просто приобретаются новые.
Регулировка ножей на валу электрорубанка
После заточки или покупки новых лезвий, ножи необходимо правильно установить на вал рубанка. Криво установленные ножи не дадут ровной поверхности при обработке дерева. А отсутствие балансировки приведет к тому, что работать будет лишь одно лезвие.
При необходимо заранее проконсультироваться у продавца о возможности замены ножей и наличии их в магазинах. В инструкции к рубанку обычно подробно написано, как отрегулировать ножи, но иногда это вызывает затруднение у пользователей.
Не сложное приспособление сделанное своими руками поможет вам правильно установить и отрегулировать ножи электрорубанка. Подробности в этом видео.
- Сначала, нож соединяется с накладкой таким образом, чтобы его режущий край выступал примерно на 3 мм. После этого вся конструкция размещается на валу, и наживляется на крепежные болты. Затем производится установка рабочей высоты лезвия.
ВАЖНО! При установке ножей необходимо работать в защитных перчатках. Никогда не утапливайте режущую кромку пальцами.
- Высота лезвия над подошвой обычно не должна превышать 0,5 мм. Разумеется, надо обеспечить параллельность поверхности рубанка и режущей кромки. Для этого можно воспользоваться стальной линейкой.
- Попеременно устанавливая ее ребром на подошву рубанка с разных сторон ножа, необходимо добиться, чтобы кромка с двух сторон касалась линейки при одном и том же угле поворота вала.
- Чтобы избежать погрешности, перед тем, как установить ножи на электрорубанок, необходимо проверить качество заточки. Для этого измеряется ширина среза на металле на разных концах лезвия. Она должна быть одинакова. Иначе невозможно будет выставить ножи параллельно друг другу.
Металлы, применяемые при изготовлении ножей для электрорубанков
Ножи изготавливаются из твердой закаленной стали или карбида вольфрама. Так называемые быстрорежущие стальные резцы быстрее тупятся, но при этом достаточно легко поддаются восстановлению. Стоимость их невысока, отсюда и слабые потребительские свойства.
Применяются при обработке мягких пород дерева. При контакте с твердыми вкраплениями в заготовке, такими, как гвозди или сучки – теряют остроту. Но целостность материала не нарушается. Боятся перегрева, особенно при механической заточке.
Если закалка будет «отпущена», такой нож лучше утилизировать и купить новый. Вы потратите больше времени на регулярный демонтаж, заточку и установку, чем на обработку дерева.
Твердосплавные ножи, выполненные из карбида вольфрама
– имеют изначально бритвенную остроту и лишены части недостатков, присущих изделиям из стали. Они медленно тупятся, не боятся перегрева.
Твердые породы дерева обрабатываются как брусок сливочного масла. Но есть и собственные недостатки. При контакте с гвоздем на высокой скорости оборотов рубанка, от режущей кромки может отколоться кусок.
Заточка таких ножей практически невозможна, прочность сплава превышает твердость большинства абразивов. Поэтому по мере износа их просто меняют на новые. А стоимость достаточно высокая. Радует тот факт, что делать это приходится не часто.
- Перед началом обработки, очистите заготовку от абразивных загрязнений. На досках не должно быть песка, земли и прочей твердой грязи. Так вы продлите ресурс ножей рубанка.
- Если есть возможность, не используйте сучковатую древесину. Прочность материала ниже, а ножи портятся быстрее.
- Обязательно проверяйте заготовки на предмет отсутствия гвоздей и металлических скоб. Это можно сделать при помощи магнита, подвешенного на прочной нити.
Наличие в домашнем хозяйстве приспособления для заточки ножей рубанка, зависит от объемов плотницких работ. Возможно, прочитав данный материал, вы сможете изготовить его самостоятельно.
Решил я начать с заточки стамески и ножа для ручного рубанка. Это самое простое, что можно точить на Tormek. Приспособление для данного вида работ (SE-76) имеется в базовом комплекте. Стамеска и железка для рубанка тоже нашлись в моей «бездонной» кладовке. Кому-то эта процедура покажется скучной и не интересной. Но я начну именно с нее, так как здесь можно подробнее показать подготовительные и промежуточные операции процесса заточки на Тормек, и в следующих частях я на них заострять внимания больше не буду.
Итак начнем:
1.Такой вот незатейливый режущий инструмент я «выкопал» в недрах своей кладовки.
2. Такое выкладывать на всеобщий обзор не следовало бы, но ради эксперимента, думаю, можно.
Эти инструменты применялись не по назначению – для демонтажа старого окна и зачистки оконного проема в железобетонной стене для последующего монтажа окна из ПВХ. В общем, прекрасно видно, что режущие кромки обоих инструментов «убиты».
3. Для заточки этих инструментов нам понадобятся: сам станок Тормек Т7 с установленными кюветом для воды и рабочим суппортом. Необходима так же оснастка, показанная на фото: оправка для заточки SE-76, приспособление для правки круга ТТ-50, двухсторонний камень SP-650, абразивная паста РА-70, угломер WM-200.
4. Подготовка станка к работе:
Станок устанавливается на крепкий и удобный по росту верстак или стол. Когда работы много, я предпочитаю работать сидя, для этого необходимы подобранные «друг под друга» сиденье и подставка под Тормек. В любом случае обязательно добротное освещение рабочей зоны.
«Заправляем» Т-7 водой. Для ускорения процесса это лучше делать на включенном станке. Если стоит новый (250 мм) сухой круг, то на то, чтобы «напоить» камень и налить воды до необходимого уровня в кювете, уйдет 1,5 – 2 литра воды.
5. Если абразивный круг имеет неравномерный износ или биение рабочей поверхности, необходима его правка при помощи приспособления TT-50 (алмазный карандаш в оправке).
В этом приспособлении имеется два «уха» с отверстиями под суппорт и вилка, которой ТТ-50 «цепляется» за резьбовую ножку суппорта. Чтобы ТТ-50 не выходило из этого рабочего зацепа, есть винт-«барашек», который надежно фиксирует всю конструкцию на суппорте.
Итак, одеваем ТТ-50 через рабочие отверстия на суппорт, зацепляем вилкой за резьбовую ножку суппорта, фиксируем все это дело винтом-барашком. Суппорт для этого должен быть поднят достаточно высоко над камнем, чтобы ТТ-50 не упиралась в камень при надевании на суппорт. Можно при помощи рабочих винтов ТТ-50 выставить визуально алмазный карандаш по середине рабочей поверхности камня или над той частью абразивного круга, где диаметр наибольший (круг выработался так, что приобрел форму усеченного конуса).
После этого включаем станок и начинаем опускать суппорт при помощи регулировочной гайки на резьбовой ножке суппорта. Стопорные винты на вертикальных направляющих суппорта в это время должны быть ослаблены.
Как только алмазный карандаш слегка коснется круга, прекращаем опускать суппорт, отводим алмазный карандаш в сторону от рабочей поверхности круга. После этого опускаем суппорт еще на ½ -1 деления регулировочной гайки, фиксируем суппорт стопорными винтами в вертикальных направляющих и вращая, рабочие винты ТТ-50 начинаем рабочую подачу в сторону абразивного круга.
Пройдя всю рабочую поверхность алмазным карандашом, надо выключить станок и осмотреть рабочую поверхность круга. Если вся поверхность покрыта канавками от алмазного карандаша, то правка круга закончена. Если есть «проплешины», то повторить операцию, опустив суппорт еще на ½-1 деление шкалы регулировочной гайки.
Нельзя забывать вовремя ослаблять и затягивать стопорные винты на вертикальных направляющих суппорта. Во время правки круга не надо и переусердствовать – снимать слишком большие слои абразива. Быстро убывает диаметр круга, быстро изнашивается алмазный карандаш. А это стоит денег!
6. После правки круга вся его рабочая поверхность покрыта довольно грубыми канавками от алмазного карандаша. Эти канавки нужно сгладить при помощи двухстороннего камня SP-650. На включенном станке надо приложить SP-650 грубой стороной к рабочей поверхности круга и с некоторым усилием сделать несколько небольших продольных движений двухсторонним камнем.
Полностью сглаживать бороздки от ТТ-50 не стоит – съем металла с ними идет интенсивнее. Да они и сами в процессе заточки сгладятся.
Ну что ж, станок готов к работе! Можно и точить.
7. Берем стамеску и зажимаем ее в оправке SE-76. Эта оправка позволяет зажимать затачиваемые инструменты под углом 90 градусов, не прибегая к помощи угольников. Для этого вставляем стамеску в приспособление и смещаем ее в правую часть («право», если мы читаем надписи на «шильдике» SE-76) и равномерно заворачивая два винта, зажимаем стамеску в оправке. «Вылет» стамески из оправки не стоит делать слишком большим. В данном случае жесткость - это хорошо!
8. Надеваем оправку SE-76 через отверстия на суппорт станка. При помощи регулировочной гайки на резьбовой ножке суппорта и угломера WM-200 выставляем необходимый угол заточки стамески. Как видно на фото, угол выбран 30 градусов. Нужно не забывать следить за второй шкалой угломера. После каждой правки круга надо следить за тем, чтобы установленное значение на шкале угломера соответствовало реальному диаметру круга. После того, как угол заточки выставлен, необходимо зафиксировать суппорт, затянув стопорные винты на его вертикальных направляющих.
9. Включаем станок. Начинаем «черновую» заточку. Делаем продольные движения формируемой РК стамески, так чтобы каждый край РК доходил до середины рабочей поверхности круга. Точим до тех пор, пока не получится четкая РК, а на обратной стороне РК по всей ее длине не появится четкий заусенец.
10. Снимаем оправку со стамеской с суппорта. Берем двухсторонний камень SP-650 и его гладкой стороной заглаживаем рабочую поверхность круга. В инструкции по Тормек даже указано время для этой операции 30-60 секунд.
11. опять надеваем оправку со стамеской на суппорт и продолжаем заточку. Только теперь это будет «чистовая» заточка. Съема металла здесь почти нет. Стамеска, как бы скользит своей РК по рабочей поверхности круга.
12. Желательно подправить оборотную (заднюю) плоскость стамески возле РК. Для этого заглаживаем внешнюю торцевую поверхность круга гладкой стороной двухстороннего камня SP-650. Берем стамеску и прикладываем плашмя ее задней плоскостью к заглаженному торцу круга. Периодически отрываем стамеску от круга и смотрим, что получается.
13. Переходим к заключительной части заточки - доводке на кожаном круге.
Сам круг необходимо намазать абразивной пастой РА-70. На одну доводку достаточно около 1 см пасты. Я просто наношу пасту на круг пальцем поперечными линиями с таким интервалом, чтобы хватило на всю окружность.
Переустанавливаем суппорт из вертикального положения в горизонтальное. Надеваем оправку со стамеской на суппорт. Берем угломер WM-200 и устанавливаем необходимый угол доводки, относительного кожаного круга. На угломере необходимо предварительно выставить указатель диаметра круга в положение LA-220 (кожаный круг). После того, как нужный угол выставлен, фиксируем суппорт стопорными винтами на его горизонтальных направляющих. Делаем доводку.
14. Затем делаем доводку обратной стороны стамески. Для этого снимаем оправку с суппорта. Снимаем сам суппорт. И делаем доводку уже обычным ручным способом. Добиваемся полного удаления заусенца с РК стамески.
Заточка и доводка ножа для рубанка происходит аналогичным способом. Этот процесс я решил выложить в виде фотообзора со скудными комментариями. Железка эта досталась мне в наследство от отца. Сделана она из того еще полотна от мехпилы.
Та сторона, где были зубья, немного "завалена" на наждаке. Поэтому мне не удалось добиться четкой прямолинейности РК, т.к. она тоже в этой части получается немного "заваленной". Так что не судите строго.
После заточки стамески круг остался с заглаженной рабочей поверхностью. Необходимо "загрубить" его. Зажимаем нож для рубанка, соблюдая необходимый перпендикуляр.
Электрические рубанки – это неотъемлемый инструмент современных плотников, столяров, а также всех специалистов, занимающихся обработкой пиломатериалов. Их распространенность вызвана практической эффективностью и наличием у данного оборудования значительных преимуществ по сравнению с ручными аналогами. Чтобы полностью использовать потенциал устройства, ножи для электрорубанка необходимо предварительно регулировать перед обработкой древесины. Также лезвия должны быть острыми. Это позволит вместе с правильной настройкой их положения обрабатывать значительные объемы досок или брусьев без особых проблем и усилий со стороны пользователя.
Ножи на электрорубанке являются расходным материалом. С их помощью обеспечивается обработка деревянных поверхностей.
Часто ножи идут в комплекте с электроинструментом в количестве 2-х штук.
Ножи для электрорубанка классифицируются по следующим критериям:
- возможности повторного практического использования;
- форме лезвий;
- размерам ножевых полотен;
- стоимости.
Покупая электрический рубанок, кроме проверки его работоспособности и комплектации следует уделять внимание качеству установленных на барабане ножей, их заточке. Лезвия должны быть острыми, с ровной кромкой, не содержащей изгибов или выбоин. Проверять следует и запасные ножи . От правильного подбора режущих насадок зависит конечное качество обработки пиломатериалов.
Ножи, предназначенные для одноразового использования, делают из твердых сплавов на основе стали в виде острых с двух сторон пластин. Затачиванию такие режущие части не подлежат. После того, как используемая кромка полностью изнашивается, ножевое полотно переворачивают и устанавливают на барабане другой стороной. При этом инструментом продолжают работать. Если и вторая режущая кромка затупляется, то лезвие просто выбрасывают.
Одноразовые ножи предназначены только для выполнения работ, которые не требуют высокой точности и качества обработки заготовок. Но они удобны в практическом использовании: при установке их не надо точно настраивать и балансировать.
По форме одноразовые изделия бывают:
- прямыми;
- волнистыми;
- прямыми, но закругленными с концов.
У первой разновидности изделий прямая режущая часть. Такие расходные материалы удобно применять, чтобы выполнять обработку деталей, имеющих меньшую ширину, чем длина у установленного лезвия, выбирать четверти. Волнистые ножи используют при необходимости проведения грубой обработки пиломатериалов . С их помощью можно придавать деревянной поверхности различную текстуру, например, сымитировать «старение». Прямые режущие кромки, закругленные по краям, хороши тем, что не оставляют следов (борозд, ступенек) на поверхности обрабатываемой древесины. Это подходящий вариант при необходимости работы с широкими деревянными заготовками.
Одноразовые лезвия имеют больший срок службы, но могут достаточно легко сломаться при случайном столкновении с металлом (например, гвоздем, болтом). Являются оптимальным вариантом насадок при необходимости работы с заготовками из твердого дерева.
Многоразовые режущие насадки
Изделия, которые предназначены для многоразового использования, отличаются как своей формой, так и размерами от одноразовых режущих насадок. Их изготавливают, используя сталь высокого качества , что обеспечивает легкость и качественность обработки деревянных поверхностей.
С помощью многоразовых ножей можно добиться такой степени гладкости поверхности заготовки, что шлифование не потребуется. Они имеют маркировку HSS (полностью High-Speed Steel, что переводится как быстрорежущая сталь). Такие лезвия считаются профессиональными. Их установка сопровождается высокоточной балансировкой и регулировкой. Заточка также должна быть отличного качества. При этом инструментальную быстрорежущую сталь можно наточить так, чтобы она была очень острой.
Многоразовые режущие насадки покупать выгоднее, потому что есть возможность их многократного затачивания. Но обрабатывать древесину твердых пород (например, лиственницу или дуб) изделия из быстрорежущей стали не позволяют.
На рабочие барабаны большинства моделей электрических рубанков можно устанавливать как одноразовые, так и многоразовые режущие насадки. Но встречаются также устройства, которые возможно оснастить только лезвиями, не предназначенными для затачивания. По этой причине при покупке электрорубанка рекомендуется отдавать предпочтение универсальным электроинструментам.
Классификация по размерам
Ножи для электрорубанка могут быть стандартного или нестандартного размера . Изделия первого вида, называемые «пластинами», имеют длину 82 мм, ширину 5,5 мм, а толщину 1,2 мм. Такие режущие насадки подходят на большинство моделей электрических рубанков от иностранных фирм Макита, Skil, Бош, Black&Dekker.
Ножи прямые для электрорубанков Bosch, SKIL
Нестандартные режущие насадки с большей шириной и толщиной лезвий характерны для электрорубанков от фирм Байкал и Интерскол. Из-за своих параметров они прочнее и качественнее стандартных пластин. При попадании на металл такие ножи не ломаются. Их можно затачивать с помощью наждака. Ширина насадок составляет около 1 см. Длина может быть 82 мм, 102 мм, а у изделий фирмы Ребир она достигает 110 мм.
Ножи прямые для электрорубанка Rebir ИЭ-5709
Цена режущей насадки зависит от фирмы производителя. Также этим фактором часто определяется качество изделия. Если приобретать ножи известных компаний (например, Бош), то можно рассчитывать на долгий срок их службы.
Некоторые модели электрорубанков комплектуются режущими насадками необычной формы и конструкции. Чтобы не ошибиться с размерами, рекомендуется перед покупкой старое лезвие брать с собой для сравнения.
Когда нужна регулировка или замена ножей электрорубанка
Ножи на электрорубанке со временем изнашиваются. Их требуется снять и наточить либо вовсе заменить, а после обратно установить на барабан. Вновь поставленные режущие насадки требуется отрегулировать, чтобы обрабатывать пиломатериалы максимально качественно. В предварительной настройке нуждаются также лезвия нового электроинструмента перед началом использования.
Появление следующих признаков указывает на то, что регулировка необходима:
- изменение звука при обработке заготовок;
- вибрация инструмента во время работы;
- ухудшение качества строгания пиломатериалов (образование волн, сколов, бороздок, торчащих волокон и прочих дефектов);
- возрастание усилий, затрачиваемых на работу.
Изменение звука характерно не для всех моделей. Данный признак может свидетельствовать также о ряде других неполадок.
Если после выполнения регулировки ножевых полотен рассмотренные признаки не исчезнут, то понадобится производить более серьезный ремонт электроинструмента.
Настройка правильного положения режущих насадок выполняется по таким параметрам:
- высоте части лезвия, которая выступает над подошвой электроинструмента;
- размеру бокового выступа ножа, предназначенного для выборки четвертей.
С помощью правильной регулировки положения ножевых полотен на барабане достигается высокое конечное качество обработки пиломатериалов.
Как правильно отрегулировать ножи
Выполнить регулировку ножей на барабане самостоятельно не составляет особых проблем. Чтобы выставить положение лезвий инструмента перед работой, понадобится:
- шестигранный ключ, идущий в комплекте с рубанком;
- металлическая линейка или кусок стекла подходящего размера.
Настройку производят, выполняя все операции в такой последовательности.
В рассмотренной последовательности проводят регулировку рабочего положения режущих кромок у моделей электрорубанков с одним, двумя или тремя ножами.
Следует учитывать, что рабочие части прямых по форме ножей должны выступать примерно на 0,5 мм, а закругленных – на 1 мм или больше.
Если регулировка проведена правильно, то режущие кромки на барабане должны стоять без перекосов параллельно к подошве электроинструмента. Ряд новых моделей содержит регулировочные винты , которые требуется просто подкручивать, чтобы установить ножевые пластины в нужном положении. Чтобы настроить инструмент, его обязательно нужно отключить от питающей сети, а в беспроводных моделях следует снять аккумулятор. Это позволит гарантировать, что электроинструмент самопроизвольно не включится.
Алгоритм замены ножей на электрорубанке
Чтобы снять ножи с электрорубанка и заменить их новыми (или правильно заточенными) понадобится набор гаечных ключей, а также, в некоторых случаях, отвертка. Собрать и разобрать электрорубанок полностью, чтобы поменять рабочие насадки, не потребуется. Замена выполняется в такой последовательности:
- проворачивают барабан, выставляя его в такое положение, чтобы получить доступ к болтам крепления ножей;
- ослабляют, но не полностью, эти болтовые фиксаторы;
- вручную или с использованием плоской отвертки снимают рабочую насадку;
- с остальными лезвиями поступают аналогичным способом;
- ставят новые ножи в гнезда, фиксируя их болтами;
- выставляют их в правильном положении.
Основным моментом является необходимость поставить лезвия точно в гнезда и надежно зафиксировать их, чтобы они не выпали во время работы инструментом. Из-за того, что у разных моделей электрорубанков крепления рабочих насадок могут отличаться, то рекомендуется предварительно прочитать инструкцию по эксплуатации к используемому оборудованию.
В продаже можно встретить ножи, лезвия которых поворачиваются. Это очень удобно, потому что достаточно просто перевернуть затупившуюся кромку, заменив ее острой.
Когда на барабане электрического рубанка установлены две режущие насадки , менять нужно сразу обе. Это предотвратит возникновение дисбаланса, следствием которого является снижение качества обработки пиломатериалов и выход из строя электрического рубанка.
Заточка ножей электрорубанка в домашних условиях
При регулярном применении электрорубанка для обработки деревянных поверхностей (строгания, выборки четверти, снятия фаски), его режущие кромки затупляются. Если ножи предназначены для многоразового использования, то их можно самостоятельно наточить. Заточка осуществляется по такому же принципу, как и у ручных рубанков. Различия заключаются лишь в числе режущих кромок, которые требуется точить.
Использовать электроинструмент с затупленными лезвиями нельзя по таким причинам:
- возрастает нагрузка на электродвигатель, вследствие чего ускоряется его износ;
- значительно снижается качество обработки поверхности пиломатериалов.
Правильно наточить режущие кромки рабочих насадок помогут специалисты сервисных центров либо специальных мастерских. Если нет возможности обратиться к профессионалам, то можно всю работу проделать в домашних условиях. Чтобы заточить лезвия самостоятельно, можно использовать следующие приспособления:
- станок для заточки ножей;
- обычный точильный брусок (абразивный камень, оселок);
- наждак;
- напильник по металлу;
- шлифовального круга.
Также потребуется специальный зажим , чтобы держать затачиваемую деталь.
Затачивание лезвия с помощью абразивного камня выполняют так.
- Снимают рабочие насадки, которые требуется наточить, с барабана электрорубанка.
- Закрепляют ножи с помощью специальных винтов в зажиме таким образом, чтобы их режущие кромки лежали в одной плоскости.
- Зафиксированные лезвия с легким нажимом, плавно водят по поверхности абразива, следя за тем, чтобы они затачивались одновременно.
- Осматривают наточенные детали на наличие отклонений, повторяя весь процесс при их обнаружении.
- Проверяют остроту на любом куске доски.
- Устанавливают ножевые пластины на барабан, настраивая их положение.
Перед выполнением работы абразивный камень рекомендуется предварительно смочить водой. Следует учитывать, что крупнозернистый абразив предназначен для первичной обработки, а мелкозернистый – для доводки. Рекомендуется сохранить первоначальный угол заточки у лезвия (примерно 30 градусов).
Рассмотренный ручной способ хорошо подходит для правки заточки. Если кромки сильно затуплены либо имеют зазубрины, то точим их на станке. При этом следует внимательно следить за тем, чтобы не снять лишнего металла с лезвий.
Если применяется шлифовальный круг, снятую с барабана деталь водят по его поверхности поступательными движениями.
Своими руками все действия следует проводить осторожно, аккуратно обращаясь с лезвиями, чтобы избежать травмирования. Высокое качество выполнения затачивания появится с опытом и навыками.
Состояние ножей электрорубанка — их регулировку и остроту — следует проверить перед началом обработки пиломатериалов. От этого зависит не только качество строгания, но и личная безопасность. Все операции по замене, заточке, настройке рабочих насадок необходимо выполнять только с отключенным от сети электроинструментом . Для придания первоначальной остроты режущим кромкам достаточно воспользоваться обычным оселком.
