Каждый человек по-разному воспринимает уровень комфорта в своей квартире. При нормативных показателях температуры воздуха зимой один может мёрзнуть, а другой изнывать от «зноя » и открывать окна. Быстро и эффективно решить проблему контроля и регулирования тепла в квартире можно, установив терморегулятор для батареи отопления в каждую комнату.
Терморегулятор для радиатора: что это?
Терморегулятор, или термостат для батареи отопления – это небольшой по размерам прибор. Основная его функция – контроль температуры воздуха в комнате. Достигается это путем регулирования интенсивности потока теплоносителя в батарее. Данные устройства не работают на , поэтому устанавливать их в этих целях бесполезно.
Термостаты — простые по конструкции изделия, состоящие из двух основных элементов: вентиля (клапана) и термостатической головки (термоэлемента).
- Термовентиль представляет собой латунный корпус, в котором размещаются проходное отверстие, запорный механизм и седло. В процессе работы термостата конус (запорный механизм) приводится в движение: поднимается и опускается. Этими действиями он обеспечивает проход горячей воды к радиатору и регулирует нагрев последнего.
- Термоголовка, или термостатический элемент – это деталь, которая приводит в движение запорный механизм. Она состоит из подвижного герметичного цилиндра — сильфона, в котором содержится тепловой агент. Его роль играют специальные жидкость или газ.
Эффективность работы термостата зависит от скорости реакции содержимого сильфона на изменение температуры воздуха в помещении.
Принцип работы терморегулятора
Установка термостата на радиаторы отопления позволяет контролировать и поддерживать в нужных параметрах температурный режим в помещении. При нормальной работе прибора погрешность может составлять не более 1 градуса. Это достигается благодаря отлаженной системе взаимодействия внутренних механизмов.
При повышении температуры воздуха в квартире тепловая жидкость или газ внутри сильфона расширяется и увеличивает размеры цилиндра. Он оказывает давление на поршень, приводящий в движение запорный механизм термовентиля, который в свою очередь блокирует поток горячей воды. В результате остывает, из-за чего снижается температура воздуха в помещении. В процессе остывания термостатического наполнителя цилиндр приобретает первоначальные размеры. Поршень поднимает конус-запор, циркуляция теплоносителя возобновляется, радиатор начинает прогреваться, повышая температуру воздуха в помещении.
- механическая;
- электронная.
Большинство производителей термостатов выпускают изделия, подходящие для любого типа термоголовки. Наиболее востребован механический. Это базовая комплектация, различающаяся некоторыми характеристиками и ценой.
На стоимость прибора влияет тип датчика температуры. Он может быть встроенным и выносным. Второй вариант дороже. Его устанавливают, когда ограничен доступ к батарее. Например, она закрыта экраном. В этом случае сам прибор с датчиком, расположенным на удалении, соединяет специальная трубка, обеспечивающая точность показаний устройства.
Бюджетный вариант – прибор с ручной термоголовкой. Он не отличается принципом работы аналогичных устройств механического типа. Однако потребитель самостоятельно выполняет вращения вентиля, чем изменяет количество горячей воды, проходящей в радиатор. При желании данный элемент можно заменить на механический или электронный. Корпус остаётся тем же.
Самые дорогие электронные термостаты отличаются размерами и дополнительными возможностями. В них устанавливается программа, которая может менять температуру теплоносителя по заданным параметрам. Например, с 8 ч утра до 17 ч вечера, когда в квартире никого нет, можно понизить температуру воды в системе. С приходом жильцов восстановить её до необходимых параметров. Такое устройство позволяет сократить оплату за тепловую энергию, что особенно актуально при индивидуальном отоплении либо при наличии теплового счетчика.
По типу наполнителя термоголовки бывают жидкостными и газовыми. Разницы в работе устройства они не создают. Оба отличаются хорошим качеством и эффективностью эксплуатации. Однако жидкостные представлены в более широком ассортименте, так как изготовить их проще.
При покупке термостата учитывают следующие моменты:
- ширину диапазона температур;
- размеры;
- общий дизайн;
- способ подключения и тип датчика.
Все эти характеристики влияют на стоимость прибора.
Как установить термостат на батарею
Чтобы правильно установить термостат, надо знать некоторые моменты:
- терморегулятор в первую очередь монтируют в комнатах, где люди проводят много времени и необходимо регулировать микроклимат;
- правильное место расположения термостата – участок на горизонтально идущей трубе в максимальной близости от радиатора;
- устанавливают устройство на входе трубы в радиатор;
- в функционирующие системы отопления приборы устанавливают только после слива теплоносителя.
Установка терморегулятора на батарею заключается в следующих мероприятиях.
- В пустой отопительной системе определяют «посадочное» место для термостата.
- При наличии вентиля на месте входа трубы в радиатор эту деталь демонтируют.
- Если краника нет, горизонтальный проводник разрезают.
- С торцов каждой трубы делают резьбу.
- В подготовленное «посадочное место» устанавливают корпус терморегулятора. Его фиксируют контргайками с двух сторон на трубах с резьбой.
- Стыки обматывают изоляционной нитью для герметизации.
- В корпус вставляют термостатический элемент в горизонтальном положении.
При установке термостата с выносным датчиком заранее определяют место его расположения. Оно должно быть удобным для последующей эксплуатации. Обычно его крепят на стену как обычный выключатель.
Как отрегулировать прибор
После установки термостата на батареи проводят контрольные замеры и настраивают прибор. Для этого выполняют такие действия:
- закрывают все окна и двери в помещении, чтобы любые движения воздушных масс не повлияли на микроклимат в конкретной комнате;
- в центре пространства ставят термометр на уровне половины высоты комнаты, то есть примерно в средний рост человека;
- открывают вентиль вмонтированного в систему устройства, поворачивают его до упора влево и выставляют максимальное значение температуры нагрева воды;
- когда помещение прогреется до 7 градусов (подскажет термометр), краник на приборе закрывают поворотом до упора вправо;
- после этого следят за изменениями показателей на градуснике.
- когда температура на нём окажется в нужных пределах, вентиль аккуратно, не спеша поворачивают влево. Делают это до того момента, пока явно не услышат шум воды в устройстве.
- краник фиксируют на этой отметке, а на приборе создают маркировку (рисуют линию или делают насечку). Это поможет в дальнейшем правильно регулировать прибор.
Отправим материал вам на e-mail
Любая система требует контроля, в том числе и отопительная. С этой задачей может справиться терморегулятор. Главная функция прибора – контроль уровня подачи теплоносителя. Он монтируется непосредственно на входную магистраль батареи. Терморегулятор для радиатора отопления используют для контроля уровня температуры в помещении. При этом нужно знать, как правильно выбрать прибор и как грамотно смонтировать. Об этом мы с вами и поговорим в данном обзоре.
Терморегулятор
Терморегулятор – это устройство, которое устанавливается на входе в батарею, чтобы контролировать поток носителя тепла. Этот прибор обеспечивает комфортную температуру и экономит средства, если установлены счетчики или стоит отопительный котел. Он позволяет отключить отдельную батарею из сети, то есть выступает в роли запорной арматуры.
Самую большую выгоду от терморегулятора для радиатора отопления ощущают в тех помещениях, где на протяжении дня температура колеблется. Например, на кухне с окнами на южную сторону.
Регулировка температуры осуществляется с помощью вентиля, который установлен перед прибором. Благодаря современным разработкам можно подобрать такую модель, которая прекрасно впишется в интерьер комнаты.
Варианты терморегуляторов для батарей отопления
Работают все терморегуляторы по единому принципу: подвижный клапан внутри комплекта открывает и закрывает входной поток в цепи в зависимости от параметров или типа термостата. Сильфон, реагирующий на колебания температуры воздуха и взаимодействующий со штоком, открывающим клапан – является основной деталью.
Разделяют агрегат на два варианта:
- Жидкостный клапан. Сильфон наполняется жидкостью и расширяется, за счет этого реагирует на изменения. Он имеет лучшие показатели реакции на колебание давления, при невысокой стоимости (около 250 руб.).
- Газонаполненный регулятор. Имеет практически мгновенное реагирование на колебания температуры.
На прибор оказывают воздействие следующие показатели:
- Солнечные лучи или сквозняки.
- Внешняя температура.
- Вспомогательные источники тепла.
- Установка в закрытых зонах.
А также все агрегаты можно разделить по типу работы на подгруппы.
Типы терморегуляторов
Регуляторы отопления на батареи могут классифицироваться по принципу работы:
- Механические;
- Электронные.
Каждая разновидность имеет свои плюсы и минусы.
Механические
К достоинствам можно отнести отсутствие потребности питания извне. В основе работы лежит физическая способность расширения веществ при нагреве. По внешнему виду напоминают вентиль с разметкой на верхней части, на которой нанесена температура от +14 до +28°С. Его необходимо монтировать в горизонтальном положении.
Механический терморегулятор для радиатора отопления даст вам следующие преимущества:
- Сэкономить на носителе питания прибора и самой стоимости.
- Простота эксплуатации.
- Работает полностью автономно.
- Нет надобности менять температурный режим в ваше отсутствие.
Благодаря достоинствам прибор пользуется большим спросом.
Электронный
Автоматический терморегулятор для радиатора отопления контролирует поступление теплоносителя без внешнего участия. В прибор вмонтирован экран или панель с кнопками.
Полезная информация! В электронном терморегуляторе есть возможность программировать температуру на определенные часы в зависимости от времени суток.
Сам процесс регулировки происходит за счет сильфона и . Дополнительные функции значительно увеличивают стоимость прибора. При этом сам терморегулятор способен не только уменьшать или увеличивать температуру в помещении, но и ограничивать поступление жидкости, то есть выступать в роли автоматической запорной арматуры.
Электрические термоклапаны для отопления дадут вам следующие преимущества в работе всей цепи:
- Даже в ваше отсутствие он будет самостоятельно регулировать температуру.
- Можно выставить поддержание минимальной температуры для нежилого помещения, которой будет достаточно для жизни цветов.
- Выставление режимов комфортных для разного времени суток.
А также все автоматические агрегаты делятся на:
- С закрытой логикой
- С открытой.
В первом случае показатели выставлены. Он хорошо подходит для регулировки домашней температуры.
Во втором случае, с открытой логикой, оборудование способно подстраиваться к любой системе самостоятельно. Только настройка такого агрегата уже требует специальных навыков и умений, поэтому используется в промышленных масштабах.
Конструкция регуляторов температуры на радиаторах отопления
Конструктивные особенности приборов различаются от системы отопления. Так, выделяют варианты для однотрубных и двутрубных систем.
При этом все термостаты механические оснащены чувствительной головкой и особым клапаном, которые функционируют между собой без дополнительной затраты энергии, так как связь идет на автоматическом уровне.
В термическую головку входит привод, регулятор и сам жидкостный элемент (газовый или упругий). А также в конструкцию входит термоэлемент (сильфон) — устройство, которое сделано в форме цилиндра, а стенки с внутренней стороны у него гофрированные. Этот цилиндр заполняется рабочей средой и реагирует на смену температурного режима.
Когда температура повышается, сильфон увеличивается в размерах, а шток закрывает поток носителя тепла. При снижении температуры протекают противоположные процессы.
Полезная информация! Производители гарантируют долгий срок службы сильфона, который может выдержать более тысячи циклов сжатия/расширения.
Электрический термостат в комплектации будет иметь дополнительные датчики и систему программирования, которая и позволяет устанавливать определенные температурные режимы.
Выбираем прибор
Чтобы выбрать термостат для радиатора отопления, следует определиться с техническими параметрами установленной отопительной системой. А именно перед покупкой необходимо узнать:
- Габариты клапана. Измерьте диаметр пробки в батарее или , где планируется установка.
- Одно или двухтрубная система. С двумя трубами нагрузка на термостат выше, поэтому и выбирать оборудование необходимо с более высоким уровнем гидравлического сопротивления.
- Если система с циркуляционным насосом, то в описании к терморегулятору будет указано, подходит ли он для нее.
А также самостоятельно или проконсультировавшись с продавцом, выберите по типам терморегулятор для себя:
- Механика или автоматика.
- Жидкость или газ.
- Температура (от 5 до 30 градусов тепла).
Обратите внимание! С местом установки определитесь до покупки, чтобы знать прямой или под угол в 90 градусов прибор вам потребуется.
Цены будут различаться у фирм производителей, и влиять на них будет механический или автоматический датчик температуры для отопления вы выберите.
Например, вот таблица с примерной стоимостью.
Danfoss | Изображение | Overn trop | Изображение | Luxor | Изображение | |
---|---|---|---|---|---|---|
Терморе- гуляторы | 835 | 610 | 765 | |||
Прямая подача | 790 | 738 | 518 | |||
Обратная подача | 790 | 738 | 518 | |||
Нижние угловые на две трубы | 960 | 770 | 890 | |||
Угловая подача | 570 | 448 | 365 |
Можно найти более дешевые модели, так как от производителя цена варьируется довольно сильно. Для автоматических терморегуляторов с выносным датчиком можно увидеть цены от 750 рублей и выше, программируемое оборудование стоит от 680 рублей.
Цены представлены средние, в зависимости от региона и варианта покупки (через обычный магазин или интернет).
Монтаж прибора
Процесс монтажа оборудования несложный, но если вы самостоятельно не хотите его проводить, всегда можно обратиться к профессионалам.
Инструкция:

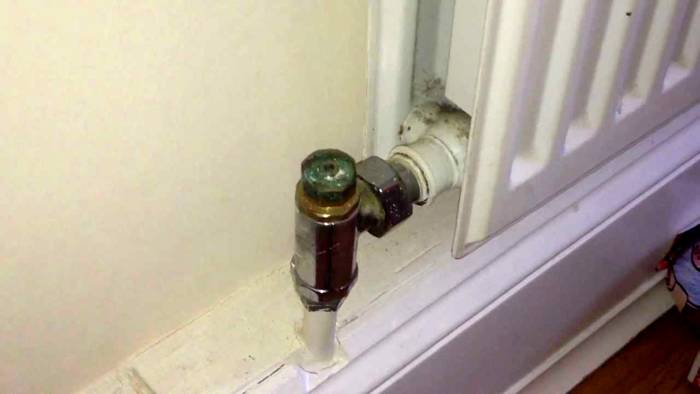

- Отсоедините батарею от системы. Для этого перекройте шаровый кран или запирающий вентиль. Затем слейте воду из батареи, продуйте радиатор.
- Снимите адаптер. Перед этим постелите на пол много тряпок, впитывающих жидкость. Закрепите корпус клапана разводным ключом, а вторым снимите гайку с трубы адаптера. Следом снимите адаптер с корпуса прибора.
- Установка адаптера. Накрутите накидную гайку и воротник. При этом предварительно отчистите резьбу, и обернуть ее запорной лентой. Оборачивать следует по часовой стрелке, делая 3–5 раз, затем, разгладьте ленту. Соберите вместе адаптер, радиатор и угловые гайки.
- Смонтируйте новый воротник. Устанавливаете воротник и глухую гайку на трубу. Все действия выполняются отверткой.
- Монтаж терморегулятора. По направлениям стрелок закрепите прибор. Затените гайку между регулятором и клапаном, фиксация происходит разводным ключом. Одновременно закрутите гайку. Все действия делайте аккуратно. После установки, убедитесь в прочности крепления.
- Заполните батарею водой.
Антон Цугунов
Время на чтение: 4 минуты
Отопительная система старого образца далеко не всегда обеспечивает равномерный прогрев всех комнат. В одних может быть слишком жарко, в других – наоборот, прохладно так, что приходится одеваться. Чтобы создать комфортную температуру в каждой комнате, следует выполнить простую модернизацию: установить терморегулятор на батарею отопления.
Зачем нужен терморегулятор?
Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.
В многоквартирных домах при слишком высокой температуре в комнате хозяева вынуждены открывать форточки, отапливая при этом улицу. Если за тепло нужно платить по нормативам, как часто бывает в хрущевках, то это не так страшно. Но при наличии счетчиков тепла деньги жильцов буквально вылетают в окно. И другая ситуация: нет смысла по полной программе отапливать квартиру, когда никого нет дома.
Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.
Почему именно терморегулятор?
Помимо терморегулятора, ограничить поток теплоносителя в батарею можно при помощи шарового крана или конусного вентиля. Но их использование связано со значительными неудобствами:
- рассчитан на эксплуатацию только в двух режимах: открыт или закрыт. При работе в промежуточных положениях он быстро выйдет из строя.
- Регулировать поток теплой воды обоими приспособлениями нужно вручную и довольно часто. При большом количестве комнат это долго и неудобно.
Монтаж терморегуляторов на радиаторы отопления решит эту проблему. Термостат после установки и настройки будет автоматически поддерживать заданную температуру, регулируя поступление горячей воды в батарею.
С чугунными радиаторами сложнее. Из-за высокой тепловой инертности материала (чугун медленно разогревается и так же медленно остывает) быстро и точно отрегулировать температуру не получится.
Устройство и виды термостатов
Терморегулятор выбирают исходя из размеров патрубка, присоединяемого к устройству, и типа отопления:
- Клапаны с маркировкой RTD-G предназначены для установки в однотрубных системах подводки с естественной циркуляцией.
- Устройства с маркировкой RTD-N применяются в двухтрубных системах. Также они необходимы, если установлен нанос для принудительной циркуляции теплоносителя.
Подробнее обо всех типах устройств, предназначенных для регулировки температуры радиаторов, написано в . Там же можно найти способы увеличения теплоотдачи батарей.
Выбор мест для установки термостатов
На работу этих устройств плохо влияют:
- Прямые солнечные лучи.
- Приборы, выделяющие в процессе работы тепло.
- Затрудненная циркуляция воздуха: термостат не должен быть закрыт шторами, портьерами и декоративными решетками.
Не всегда есть возможность установить терморегуляторы на всех радиаторах отопления в квартире. Где в таком случае их поставить в первую очередь:
- В частных многоэтажных домах – на батареи на верхних ярусах. Теплый воздух в помещении поднимается вверх, поэтому на втором и третьем этаже температура будет выше, чем на первом.
- В квартирах и одноэтажных домах в первую очередь терморегуляторы ставят на батареи, расположенные ближе к обогревательному котлу.
Если доступ к устройству затруднен, оно закрыто предметами интерьера, то выбирают изделие с выносным датчиком температуры.
Установка терморегулятора
Важно не только правильно выбрать нужную модель, но и грамотно ее поставить. Система отопления должна продолжать работать при прекращении подачи теплоносителя в радиатор. Для этого:
- В однотрубной системе дополнительно подключают специальную перемычку – байпас. Вентиль монтируют на верхнюю трубу. Для замены или ремонта батареи или термостата на верхнюю и нижнюю трубы устанавливают шаровые краны.
- В двухтрубной системе достаточно только запорной арматуры на входе и выходе из радиатора.
Благодаря низкой цене и простоте термостаты с сильфоном используются наиболее часто. Устанавливаются они следующим образом:
- Прибор ориентируется по стрелке, нанесенной на его корпус. Она показывает направление перемещения теплоносителя. Сначала монтируется его неподвижная часть, на которую затем надевают вращающуюся головку.
- К подающей трубе клапан крепится при помощи «американки» (муфты с накидной гайкой): так его проще снять при необходимости.
Клапан обязательно должен устанавливаться горизонтально! В противном случае поднимающийся от трубы теплый воздух будет нагревать сильфон, что приведет к некорректной работе устройства.
- Подключение к батарее осуществляется за счет резьбового соединения. Герметичность достигается при помощи сантехнического льна или специальной уплотнительной ленты.
- Сняв защитный колпачок, устанавливают сильфонную головку. Она фиксируется гайкой, которую затягивают накидным ключом. Другой вариант – головки с защелкой. Их без труда можно надеть, повернув в положение максимального открытия и надавив до щелчка.
На завершающем этапе собирают до конца трубную обвязку и проверяют всю систему на протечки, заполнив ее теплоносителем.
Этапы установки показаны на видео.
Настройка
Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.
Настроить термостат можно следующим образом:
- Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
- В удобном месте расположить контрольный термометр.
- Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
- Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
- Полностью закрыть клапан, вращая головку по часовой стрелке.
- В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Кто должен менять батареи в приватизированной квартире по закону
Для обеспечения оптимального температурного режима в помещении и оптимизации расходов на оплату коммунальных услуг, необходимо регулировать скорость поступления теплоносителя в радиатор. С этой задачей отлично справляются терморегуляторы батарей отопления.
Рассмотрим особенности работы и установки различных видов термостатов, определим основные критерии выбора качественного, надежного терморегулятора батарей.
Необходимость использования терморегулятора батареи
При обустройстве отопительной системы многие задаются вопросом: «Нужен ли терморегулятор на батарею?». На сегодняшний день, когда счета за потребляемое тепло населением стабильно повышаются, ответ однозначный: «Да».
Очень часто жильцы многоэтажных домов вынуждены открывать форточки в зимнее время, чтоб снизить жар от разогретых батарей. Энергия теплоносителя расходуется нерационально. Особенно это ощутимо для тех, у кого установлены счетчики тепла.
Терморегулятор (термостат) батарей отопления представляет собой устройство, контролирующее микроклимат в помещении. Некоторые модели имеют возможность программирования температурного режима на разное время суток (день/ночь) и каждый отдельный день.
Использование в совокупности термостата с теплосчетчиком - эффективный способ снизить расходы на обогрев помещения
К дополнительным преимуществам терморегуляторов для батарей можно отнести:
Покупка и установка терморегулятора батарей в частных домах и коттеджах окупается за один отопительный сезон
Установка термостата для радиаторов в квартирах отопления особенно актуальна для помещений со значительными температурными колебаниями: кухня, гостиная и «солнечные» комнаты.
Виды термостатов: устройство и принцип работы
Рассмотрим классификацию термостатов для батарей по двум основным критериям:
- По принципу регулировки:
- механические;
- автоматические.
- По виду рабочего вещества термоголовки:
- газонаполненные;
- жидкостные.
Механические терморегуляторы
Механический терморегулятор для батареи состоит из двух основных частей:
- термостатический клапан;
- элемент высокой чувствительности (термическая головка).
Механизм работает слаженно и надежно без привлечения энергии извне. В состав термической головки входит: регулятор, привод, а также газовый или жидкостный рабочий элемент.
Принцип действия механического терморегулятора следующий:
- Под температурным воздействием изменяется объем теплоносителя в отопительной системе.
- Сильфон воспринимает произошедшие изменения и перемещает регулирующий золотник. Движение золотника связано с любым изменением температуры в помещении.
Чувствительный элемент (жидкость, газ) реагирует перемещением штока - подобное изменение хода позволяет регулировать и контролировать подачу теплоносителя в радиатор.
На работу терморегулятора могут повлиять различные факторы:
- сквозняк или проветривание помещения;
- температура на улице;
- солнечный свет;
- наличие возле термостата других источников тепла или холода (холодильник, обогреватель, трубопровод с горячей водой).
Электронные термостаты
Электронные термостаты - это программируемые микропроцессорные устройства для регулировки и поддержания температурного режима жилья. Терморегулятор осуществляет автоматическое управление элементами отопительной системы (насосом, котлом, смесителем). Потребителю достаточно выставить нужную температуру, а встроенный датчик будет ее регулировать в течение всего отопительного сезона.
Основной элемент электронного терморегулятора - термодатчик, передающий информацию о температурных показателях зоны, в которой он установлен. Терморигулятор реагирует на сведения и оптимизирует режим до заданной температуры.
Широкое распространение получили цифровые термостаты с закрытой и открытой логикой.
Электронные терморегуляторы с закрытой логикой имеют постоянный, четко заданный алгоритм работы, который не зависит от окружающей среды. Управлять можно только основными параметрами. Для бытового использования такого термостата вполне достаточно.
Электронные терморегуляторы с открытой логикой имеют свободное программирование и способны подстраиваться под любую систему, в которой он будет задействован. Чаще такие устройства используются в промышленных сферах, так как программирование и изменение настроек занимает много времени и должно выполняться специалистами высокой квалификации.
В быту не редко используются и обычные электронные термостаты , подобные механическим аналогам, но с электронным дисплеем. Они функционируют в простом режиме. Для их работы достаточно выставить температуру, которая постоянно будет поддерживаться, или задать допустимый диапазон колебания температуры.
Электронные терморегуляторы работают от батареек и поставляются в комплекте с подзарядным устройством.
Жидкостные и газонаполненные терморегуляторы
В качестве рабочего вещества термоголовки обычно выступает газ или жидкость (парафин). Надо сказать, что более дешевые и распространенные - жидкостные термостаты. Однако газонаполненные терморегуляторы точнее и быстрее реагируют на изменение давления внутри сильфона.
Достоинства конструкции газонаполненного терморегулятора:
- конденсация газа происходит в охлажденной части устройства, отдаленного от корпуса клапана, поэтому работа термостата не зависит от температуры воды (теплоносителя);
- термостат очень восприимчив к температурным колебаниям помещения, что позволяет эффективно контролировать теплопоступление.
Установка терморегуляторов на батареи отопления
Схемы монтажа термостата для одно- и двухтрубной системы отопления
При установке терморегулятора на батарею в однотрубной системе придется изменить схему подключения радиатора и установить дополнительную перемычку - байпас.
Байпас будет соединять прямую и обратную подводку теплоносителя. Это позволит курсировать теплоносителю во время перекрытия батареи. Кроме того появиться возможность демонтажа радиатора - достаточно закрыть вентили (3 и 4 на рисунке).
В двухтрубной системе отопления термостат устанавливается на верхней подводящей трубе, а на нижней монтируется вентиль.
Расшифровка обозначений:
- подающий стояк;
- батарея;
- механический или электронный терморегулятор;
- нижний вентиль;
- воздухоотводник;
- байпас (перемычка);
- обратный стояк;
- заглушка.
Правила грамотной установки
Термостат будет работать бесперебойно и эффективно, если его монтаж произведен грамотно, с соблюдением всех правил:
Последовательность монтажа термостата на батарею
Рассмотрим поэтапно установку терморегулятора на батарею отопления:
Диаметр байпаса должен быть на один размер меньше диаметра подводящих труб. Например, для трубопровода ¾ дюйма диаметр замыкающего участка должен составлять ½ дюйма
Настройка терморегулятора
Механический терморегулятор после установки необходимо настроить - задать оптимальную температуру в помещении. Для этого выполняются следующие действия:
В электронных терморегуляторах достаточно выставить на дисплее желаемую температуру. Если функциональные возможности позволяют - можно выбрать температурный режим для дневного и ночного времени суток, для разных дней недели, например, интенсивный обогрев помещения в выходные дни, а экономный - в будни. Такой режим оптимален для загородных домов и дач, где хозяева появляются только на уикенд.
Для того чтоб купить терморегулятор для батареи отопления и со временем не пожалеть о своем приобретении, необходимо ответственно подойти к выбору термостата и учесть некоторые важные моменты:
Особо эффективно, с экономической точки зрения, использование терморегуляторов батарей в частных домах и коттеджах с автономным отоплением, в квартирах же с централизованной подачей теплоносителя, применение термостатов позволяет улучшить микроклимат помещения, установив более комфортный температурный режим.
В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.
Принцип работы термостатического клапана
Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.
За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.
Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.
Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:
Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:
- жидкостная;
- газовая.
Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.
В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).
Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.
Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:
- С внутренним термоэлементом (как на схеме, представленной выше).
- С выносным температурным датчиком.
- С внешним регулятором.
- Электронные (программируемые).
- Антивандальные.
Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:
Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.
Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:
Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:
- радиаторы отопления с регулятором температуры находятся за плотными шторами;
- в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
- батарея стоит под широким подоконником;
- внутренний термоэлемент попадает в зону сквозняка.
В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:
Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств - регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.
Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.
Как установить терморегулятор на батарею
Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.
Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.
Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.
После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.
Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.
Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2-1.6 м от пола, как показано на схеме:
Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.
Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:
Заключение
Произвести подбор терморегулятора – задача несложная, здесь важно понимать, под какую систему отопления приобретается клапан и знать, в каком месте он будет находиться. Однозначно рекомендованы программируемые устройства, как наиболее экономичные.
